Comment améliorer l’efficacité de l’air comprimé ?

Mesurer le débit d’air comprimé permet d’identifier les zones d’utilisation excessive et de mieux gérer le débit global du système d’air comprimé. L’installation de débitmètres traditionnels entraîne des pertes de pression permanentes se traduisant par une perte importante de l’énergie consommée par le compresseur.

Quel instrument de mesure, permettant le comptage de l’air sans perte de charge, utiliser pour améliorer l’efficacité de son système d’air comprimé ?


Efficacité énergétique des installations d’air comprimé industriel

l’efficacité énergétique

L’utilisation efficiente de l’énergie permet de contrôler les coûts de production et de réduire l’impact négatif sur l’environnement. Ainsi, la mesure du débit d’air des compresseurs contribue à maîtriser les coûts des utilités.

Sur de nombreux sites, les débitmètres pour air comprimé fournissent des données sur les compresseurs qui peuvent être utilisées pour équilibrer les sources d’énergie et les points d’approvisionnement.

Par ailleurs, ces compteurs d’air permettent de détecter les fuites dans les tuyauteries d’air comprimé et autres changements inhabituels dans la consommation. En complément, ces appareils de mesure de débit d’air aident à prioriser les actions d’économie d’énergie.

La communication des indicateurs clés de performance au personnel de l’usine permet de le sensibiliser aux pratiques efficaces de gestion de l’énergie.


Comment réduire le budget consacré au système d’air comprimé ?

Réduire le budget du système d'air comprimé

Jusqu’à 20 % du budget énergétique total d’une usine est consacré à la consommation d’air comprimé.

Les réseaux d’air comprimé peuvent générer d’importants taux de fuite, des temps de démarrage et d’arrêt élevés et d’autres problèmes entraînant des déperditions d’énergie.

La mesure du débit d’air comprimé permet d’identifier les zones d’utilisation excessive et de mieux gérer la consommation d’air comprimé globale du système.

Les compteurs sont utilisés dans les systèmes d’air comprimé pour fournir une mesure du débit, en complément de la mesure de pression et de la mesure de température.

Le nombre de points de mesure du débit de l’air comprimé doit être adapté à la taille et à l’utilisation du système (en général, plus il y a de points de comptage, plus la gestion est optimale).

Pour un système d’air comprimé, il est préférable d’avoir plusieurs mesures de débit d’air : compresseur, alimentation principale et conduites secondaires peuvent indiquer s’il y a des fuites dans le système et si vous perdez de l’énergie.

L’installation de débitmètres traditionnels, tels que les débitmètres à plaques à orifice, les débitmètres à vortex ou les débitmètres massiques, dans un système d’air comprimé entraîne des pertes de pression permanentes. Ces pertes de pression se traduisent par une perte importante de l’énergie consommée par le compresseur.

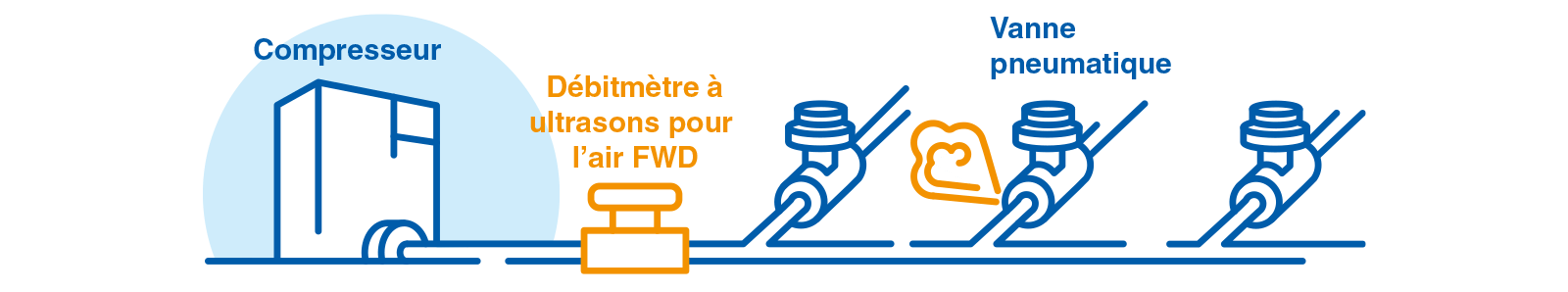

Installation d'un débitmètre à ultrasons pour air comprimé

La solution Fuji Electric : mesure de débit par ultrasons sans perte de pression

Les pertes de pression résultant de l’installation de capteurs de débit d’air dans une installation de compresseurs d’air comprimé peuvent être éliminées en utilisant la méthode de mesure de débit d’air par ultrasons. Les industriels obtiennent un système d’air comprimé plus économe en énergie.

Cas pratique : réduction des coûts et optimisation des compresseurs air comprimé d’une usine de produits agroalimentaire

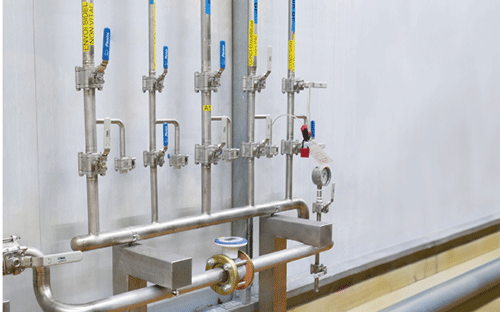

Solution de mesure de débit par ultrasons pour l'air

Une usine d’embouteillage situé dans le sud de l’Europe fabrique, conditionne et expédie des bouteilles d’eau minérale naturelle. Sa consommation d’air comprimé a rapidement augmenté, alourdissant ses coûts opérationnels et multipliant les risques de pannes et l’arrêt de ses équipements pneumatiques. La consommation des compresseurs d’air professionnel était contrôlée à l’aide de débitmètres à plaques à orifice installés sur les tuyaux d’air comprimé. Les ingénieurs ont constaté que ces appareils de mesure de débit d’air traditionnels créaient une perte de charge permanente élevée dans le système d’air comprimé.

L’équipe de Fuji Electric a conseillé de retirer les débitmètres à plaque à orifice et installer des instruments de débit à ultrasons : cinq pour surveiller la sortie de chacun des cinq compresseurs d’air comprimé, et un pour mesurer le débit d’air sur le collecteur principal.

Ces 6 points de mesure du débit d’air ont permis aux opérateurs d’identifier une consommation accrue et de détecter rapidement les fuites d’air comprimé du système sans perte de pression inutile causée par les plaques à orifice.

En plus de réduire considérablement la perte de charge du système, l’installation de débitmètres à ultrasons FWD dans cette usine a amélioré l’efficacité globale du système de production d’air comprimé de 15 %. Ces appareils innovants de mesure de comptage de l’air comprimé ont permis à l’entreprise d’économiser 52 000 € par an en frais d’électricité.


Débitmètre à ultrasons : technologie pour la mesure d'air comprimée

Débitmètre à ultrasons : fruit de la dernière évolution de technologie de mesure de l’air comprimé

Le débitmètre à ultrasons à air FWD est un appareil précis et facile à utiliser. Il permet de mesurer le volume d’air circulant dans une conduite, en utilisant le principe du temps de transit, ce qui le rend plus fiable et nettement plus précis que les anciens compteurs.
Ces débitmètres sont idéaux pour réaliser des audits énergétiques et améliorer l’efficacité énergétique. Ils nécessitent une maintenance minimale et sont reconnus pour leur grande robustesse.

Le principal avantage du débitmètre à ultrasons FWD est qu’il n’a aucun impact sur la pression, contrairement aux autres instruments de mesure du débit d’air. Il n’a aucun effet sur l’énergie consommée dans le système d’air comprimé.

L’installation des compteurs d’air à ultrasons FWD dans l’usine d’embouteillage a contribué à l’optimisation de ses services d’approvisionnement en air comprimé.


Avantages des compteurs d’air comprimé

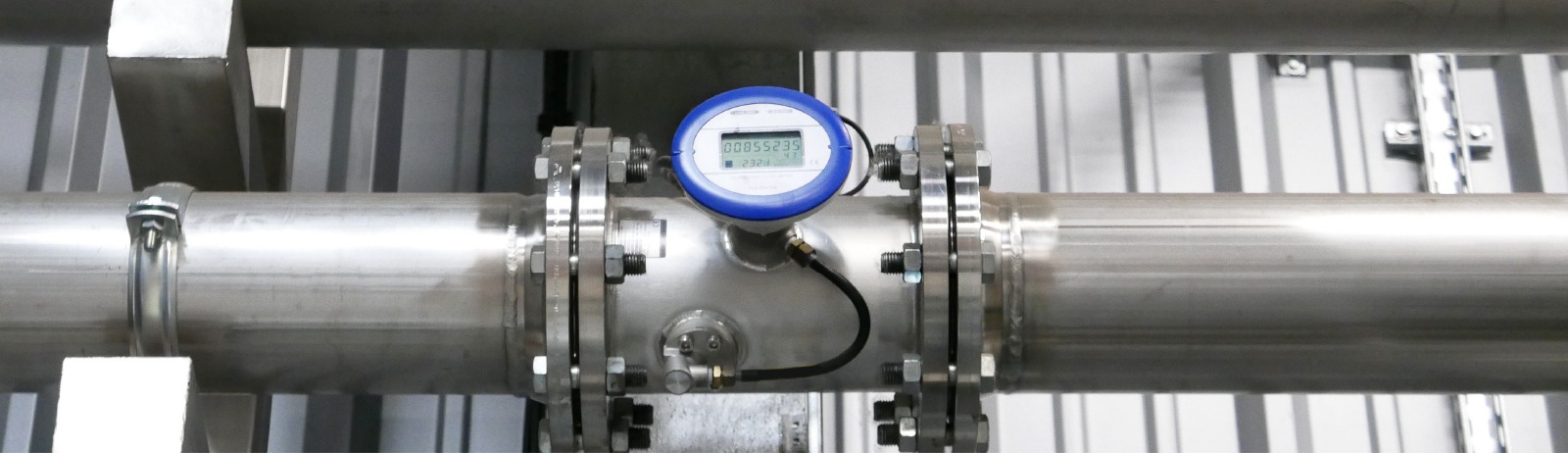

avantages mesure de debit air comprimee

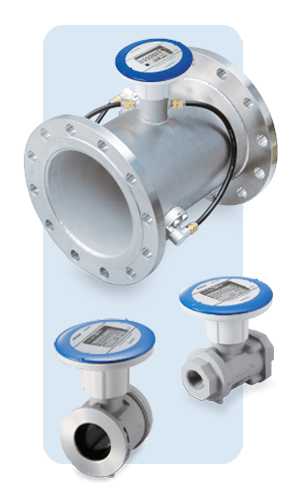

Débitmètre à ultrasons pour air comprimée FWD Fuji Electric

Débitmètre à ultrasons FWD pour compresseur d’air industriel

  • Installation facile, rapide et économique
    Pas de travaux de câblage (batterie autonome), ni de modification de la configuration de la tuyauterie
  • Visualisation claire de la consommation d’air comprimé et d’azote
    Mesure rapide en temps réel sur un grand écran LCD rotatif
  • Détection précoce des fuites d’air
    Grande dynamique de mesure et excellente répétabilité
  • Données de mesure fiables
    Débit massique (correction intégrée de la pression et de la température)
  • Faible entretien
    Aucun filtre n’est nécessaire. Haute résistance aux fluides contaminés.
  • Construit pour durer dans des environnements industriels difficiles
    Conception robuste et étanche


Vous souhaitez mesurer et améliorer l’efficacité de votre air comprimé sans perte de charge ?

Nos experts sont là pour vous conseiller sur nos solutions de mesure de débit ultrasons sans perte de charge
