Les débitmètres pour l’énergie géothermique sont des instruments spécialisés utilisés pour mesurer le débit des fluides caloporteurs provenant de la croûte terrestre. Ces instruments font partie intégrante de l’exploitation de l’énergie géothermique, qui est une source d’énergie renouvelable et durable. Lorsque les centrales géothermiques extraient de l’eau chaude ou de la vapeur des réservoirs souterrains, les débitmètres mesurent la vitesse de déplacement des fluides, ce qui est essentiel pour l’efficacité et la sécurité de la production d’énergie.
Il est essentiel de comprendre le fonctionnement des débitmètres dédiés à l’énergie géothermique pour les mettre en œuvre efficacement. Ces appareils doivent supporter des températures extrêmes et des conditions difficiles, typiques de l’extraction de l’énergie géothermique. Les technologies sophistiquées de ces débitmètres permettent des relevés précis et contribuent à optimiser le processus de conversion de l’énergie, garantissant ainsi un flux fiable d’énergie géothermique vers le réseau électrique.
L’installation et les facteurs opérationnels jouent également un rôle important dans les performances de ce type de débitmètres. Une installation correcte est essentielle pour éviter les erreurs de mesure qui peuvent entraîner des inefficacités opérationnelles et des risques pour la sécurité. Une maintenance et un étalonnage réguliers sont nécessaires pour maintenir la précision. Une conception robuste et des technologies avancées sont donc des éléments essentiels des débitmètres pour l’énergie géothermique modernes.
Principaux éléments à connaître
Les débitmètres pour l’énergie géothermique mesurent le mouvement des fluides et sont essentiels pour une production efficace de l’énergie.
La précision du fonctionnement des débitmètres est renforcée par des technologies de pointe capables de résister aux environnements d’extraction géothermique.
Une installation et un entretien corrects sont essentiels à la longévité et à la précision de ce type de débitmètres.
Principes de base des débitmètres pour l’énergie thermique
Comprendre les principes fondamentaux des débitmètres est essentiel pour mesurer avec précision le débit des fluides géothermiques. Ces instruments fournissent des données importantes pour la gestion et l’exploitation efficaces des systèmes d’énergie géothermique.
Principes de la mesure du débit géothermique
Les débitmètres fonctionnent en détectant les propriétés du fluide, telles que la vitesse, et en les convertissant en débits mesurables. Pour mesurer le débit avec précision, il est important que le débitmètre soit conçu pour les conditions spécifiques du fluide géothermique, qui comprennent souvent des températures élevées et des vitesses d’écoulement variées. La précision de ces débitmètres est primordiale, car les données recueillies sont utilisées pour la surveillance et l’optimisation du processus de production d’énergie géothermique.
Production d’énergie géothermique
La production d’énergie géothermique est un processus complexe qui consiste à exploiter la chaleur de la Terre pour produire de l’électricité. Un flux de travail efficace, des méthodes d’extraction avancées et une comptabilisation précise de l’énergie sont essentiels pour maximiser la production et la durabilité.
Flux de travail des centrales géothermiques

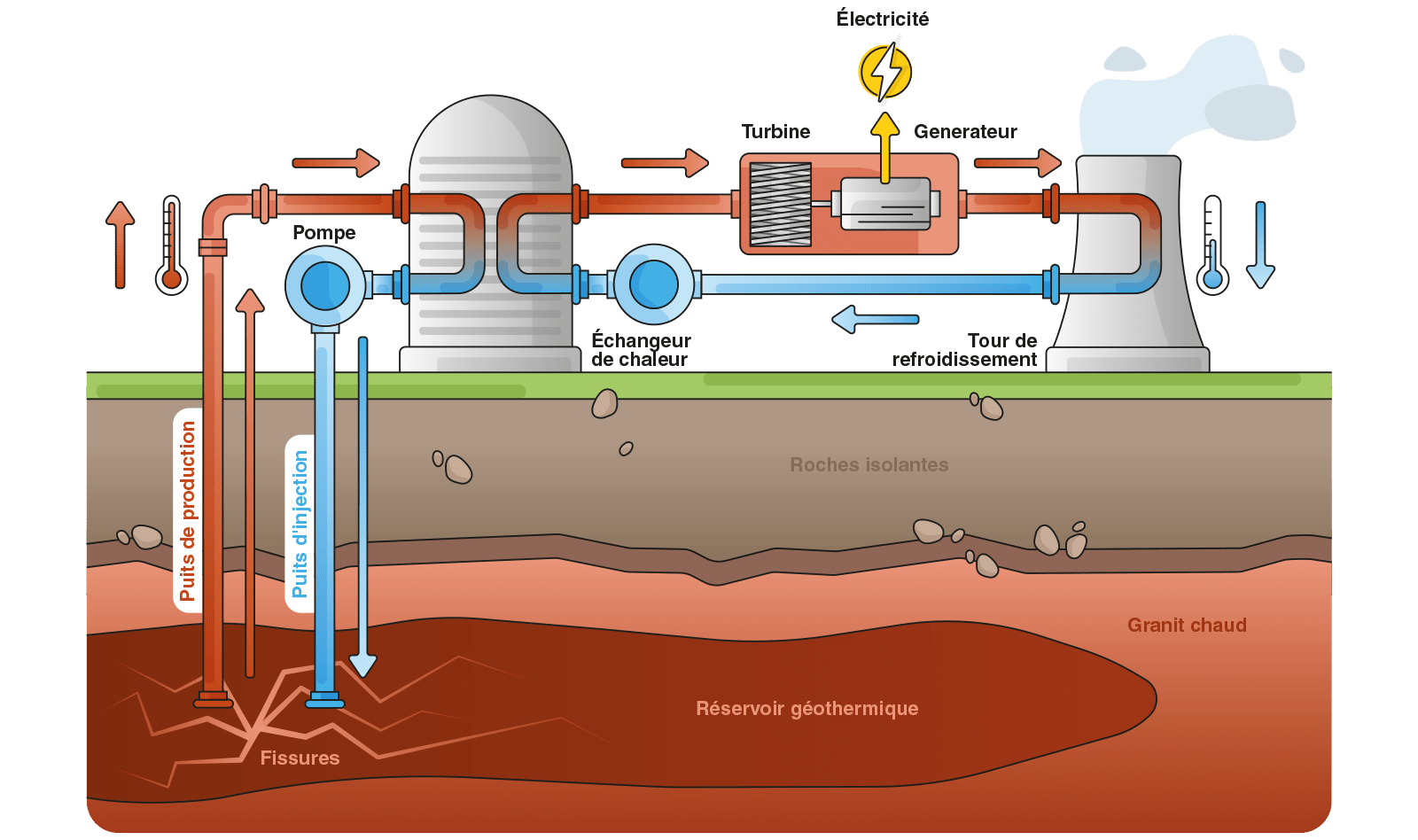

Au cœur de la production d’énergie géothermique se trouve la centrale géothermique, qui exploite la chaleur de la Terre. L’eau ou un fluide de travail absorbe la chaleur souterraine et se transforme en vapeur. La vapeur entraîne une turbine reliée à un générateur qui produit de l’électricité. La vapeur se refroidit ensuite dans un échangeur de chaleur et se condense en liquide avant d’être réinjectée dans la croûte terrestre pour poursuivre le cycle.
Il existe différents types de centrales géothermiques et leur fonctionnement dépend de la nature de la ressource géothermique :
Centrales à vapeur sèche : Ces centrales utilisent directement la vapeur géothermique qui sort du sol pour faire tourner des turbines. Il s’agit du type de centrale géothermique le plus simple et le plus ancien.
Centrales à vapeur instantanée : Le type le plus courant, ces centrales aspirent de l’eau chaude à haute pression en profondeur dans des réservoirs à basse pression, ce qui provoque la vaporisation rapide d’une partie de l’eau sous forme de vapeur. Cette vapeur est ensuite utilisée pour alimenter une turbine.
Centrales à cycle binaire : Ces centrales transfèrent la chaleur de l’eau géothermique à un autre liquide qui bout à une température inférieure à celle de l’eau. Ce liquide secondaire se transforme en vapeur, qui fait tourner les turbines. Cette méthode est utilisée lorsque l’eau géothermique n’est pas assez chaude pour produire directement de la vapeur.
Dans tous ces cas, la vapeur est utilisée pour faire tourner des turbines, qui entraînent ensuite des générateurs pour produire de l’électricité. La vapeur est ensuite condensée en eau et réinjectée dans le sol pour maintenir la ressource. L’énergie géothermique est donc une source d’énergie renouvelable et durable.
Maximiser l’extraction de l’énergie géothermique
Pour optimiser l’extraction de l’énergie géothermique, les opérateurs se concentrent sur la capacité du réservoir et la reconstitution des fluides. Ils utilisent souvent des techniques de réinjection pour maintenir la pression dans le réservoir géothermique. Les systèmes géothermiques avancés utilisent des systèmes géothermiques améliorés (EGS), qui créent artificiellement des réservoirs en fracturant les roches pour extraire davantage de chaleur.
Les performances d’une centrale géothermique dépendent fortement du débit, de la pression et des niveaux de chaleur et de température de l’eau thermale émergeant de la surface de la terre. Pour les procédures opérationnelles et les nombreuses fonctions comptables, il est essentiel de disposer de mesures précises et fiables des débits du puits thermique. Cela permet d’optimiser le fonctionnement et la rentabilité du processus de production d’énergie géothermique, ce qui en fait la pierre angulaire des sources d’énergie durables et fiables.
Rôle des débitmètres dans la comptabilité énergétique
Les débitmètres font partie intégrante d’une comptabilité énergétique précise dans le cadre de la production d’énergie géothermique. Ils mesurent le volume et le débit du fluide, ce qui est directement lié à l’énergie produite. Ces données sont essentielles pour :
Contrôler l’efficacité de la production
Assurer une performance optimale de l’installation
Quantifier la production d’énergie
En suivant avec précision les fluides caloporteurs, les débitmètres fournissent une évaluation fiable de la production de l’usine, ce qui permet une prise de décision éclairée et une gestion efficace des ressources.
Contrôle de la production
Performance de l’installation
Quantifier l’énergie
Types de débitmètres

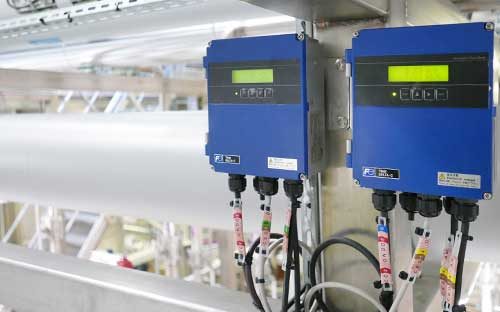

Différents types de débitmètres sont utilisés dans les applications géothermiques :
1. Les débitmètres mécaniques :
Ces instruments mesurent le débit en fonction du mouvement mécanique à l’intérieur du dispositif, souvent à l’aide d’une turbine ou d’une hélice.
Avantages : Simplicité, technologie éprouvée. Mise en service facile.
Inconvénients : les pièces mobiles sont sujettes à l’usure, ce qui peut affecter la précision au fil du temps. Nécessite un entretien régulier. La précision peut être affectée par l’encrassement du mécanisme.
Ils se basent sur le temps de transit ou l’effet Doppler des ondes ultrasoniques lorsqu’elles traversent le fluide géothermique.
Avantages : Mesure non intrusive, grande précision, capacité à traiter des fluides à haute température. Installation facile et peu coûteuse : il n’est pas nécessaire d’arrêter le système pour l’installer. Peu d’entretien.
Inconvénients : une assistance technique peut être nécessaire pour la mise en service.
Ces débitmètres utilisent les principes de l’électromagnétisme pour mesurer le débit. Le fluide doit être conducteur d’électricité pour induire une tension mesurée par les électrodes du capteur.
Avantages : Pas de pièces mobiles.
Inconvénients : nécessite des fluides conducteurs, peut-être plus coûteux compte tenu des travaux d’installation, nécessite l’arrêt de l’usine.
Chaque type de débitmètre a ses applications spécifiques, ses avantages et ses limites lorsqu’il s’agit de mesurer le débit des fluides géothermiques. Le choix du type de débitmètre est déterminé par des facteurs tels que le niveau de précision requis, les propriétés du fluide, les conditions environnementales (pressions et températures) et les contraint
Débitmètres mécaniques

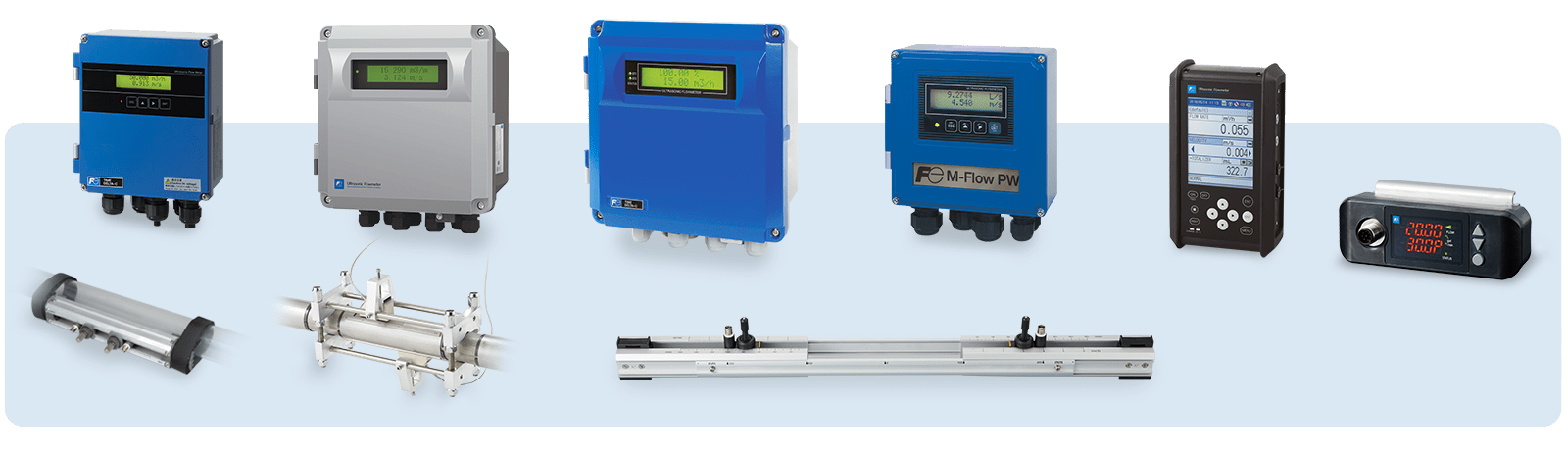

Débitmètres à ultrasons
Débitmètres électromagnétiques
Technologies avancées de débitmètre pour la mesure du débit géothermique
Les dernières technologies de débitmètres comme les débitmètres ultrasoniques pour la mesure de l’énergie géothermique fournissent des données plus précises et plus fiables pour la surveillance et la gestion de l’extraction de l’énergie géothermique.
Relever les défis de la mesure du débit géothermique
Exploitant la puissance de la Terre, les systèmes géothermiques doivent gérer l’eau thermale qui contient souvent des gaz dissous et des sédiments. Cette composition peut user les dispositifs de mesure du débit exposés au fluide. Et comme l’ascension naturelle de ce fluide géothermique se fait sans pompage mécanique, vous devez choisir des débitmètres qui n’ajoutent pas de résistance supplémentaire ou de chute de pression à l’écoulement de l’eau, préservant ainsi les conditions de pression naturelles dans les canalisations. Une fluctuation minimale de la pression est essentielle pour maintenir l’intégrité des opérations géothermiques.
Les débitmètres à ultrasons et leurs avantages

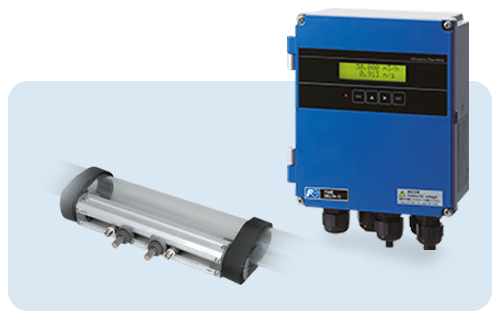

Les débitmètres à ultrasons sont utilisés pour mesurer le débit dans les systèmes géothermiques. Fuji Electric, une marque de premier plan, a mis au point des débitmètres qui utilisent le temps de transit différentiel pour mesurer le débit. Ils mesurent le débit volumétrique en mesurant le temps nécessaire à un signal ultrasonique pour traverser le flux de fluide.
Les débitmètres à ultrasons présentent deux avantages :
Mesure non invasive du débit par ultrasons : ces appareils sont montés à l’extérieur et ne perturbent pas le débit, ce qui préserve l’intégrité de la canalisation et réduit la maintenance. Cette technologie de pointe garantit l’absence de chute de pression dans le système.
Haute précision : Capables de saisir d’infimes variations de la vitesse d’écoulement, ces débitmètres conservent un haut niveau de précision, même dans les débits inférieurs typiques des puits géothermiques.
Mesure non affectée malgré la présence de gaz : Unique à ce système, la mesure du débit n’est pas influencée par la présence de bulles de gaz dans l’eau thermale, ce qui permet un fonctionnement fiable dans des conditions variables.
Les systèmes de mesure de débit Time Delta C sont parfaitement adaptés à la mesure des débits dans les puits de production d’eau thermale, à la sortie des échangeurs de chaleur et à l’entrée des puits d’injection. Comme la fixation du débitmètre ne nécessite aucune modification ou insertion dans la tuyauterie, l’installation et la mise en place du système de mesure peuvent être effectuées sans interruption de la production.
Découvrez les débitmètres à ultrasons pour la géothermie
Une installation et un fonctionnement corrects sont indispensables pour que les débitmètres pour l’énergie géothermique fonctionnent de manière efficace et fiable. Il convient de prêter attention aux facteurs suivants afin d’obtenir une bonne précision et de réduire les coûts de maintenance et d’immobilisation à long terme.

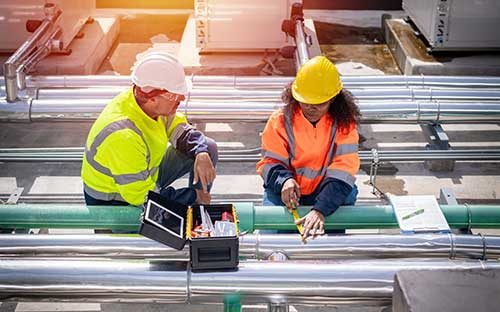

Considérations pour l’installation
Lors de l’installation d’un débitmètre pour la mesure d’énergie thermique, suivez à la lettre les instructions du fabricant. Tenez compte de :
Le choix de l’emplacement : Installez le débitmètre à un endroit où vous pouvez y accéder pour l’entretien pour la surveillance. Evitez aussi les zones où les températures sont extrêmes et pourraient affecter la précision de la mesure.
La disposition de la tuyauterie : Veillez à ce que la tuyauterie reliée au débitmètre soit stable et exempte de vibrations. Il est recommandé d’utiliser une longueur de conduite droite, en amont et en aval, généralement de 10 à 15 diamètres, afin de minimiser les turbulences.

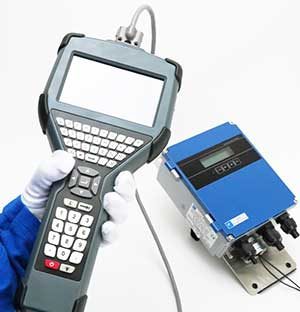

Garantir la précision des mesures
Pour garantir la précision d’un débitmètre, plusieurs aspects doivent être pris en compte :
L’étalonnage : L’étalonnage initial doit être effectué dans un environnement contrôlé en fonction de la dynamique des fluides spécifique au système géothermique.
Pression et température : Contrôler en permanence la pression et la température du système, en veillant à ce qu’elles restent dans les limites des paramètres opérationnels du débitmètre afin d’éviter les imprécisions.
Maintenance et fiabilité
Un entretien régulier est essentiel pour la longévité et la fiabilité d’un débitmètre. Les pratiques clés sont les suivantes :
Inspections de routine : Des inspections régulières permettent d’identifier des problèmes tels que l’accumulation de sédiments, qui peuvent réduire la précision des mesures.
Remplacement des composants : Le remplacement en temps voulu des composants usés permet de maintenir l’intégrité du système et de prévenir les défaillances inattendues, ce qui contribue à la maîtrise des coûts et à la fiabilité.
