قياس التدفق غير التطفلي بالموجات فوق الصوتية للبخار

حققت شركة Fuji Electric طفرة كبيرة في قياس البخار من خلال ابتكار أول مقياس تدفق بخار مشبع غير جراحي بالموجات فوق الصوتية في العالم. ومن خلال تسخير هذه التكنولوجيا المتطورة، يمكن للصناعات تحسين الدقة وتوفير الوقت وخفض التكاليف.

أول مقياس تدفق بخار مشبع بالموجات فوق الصوتية غير تدخلي في العالم

تطبيقات مقياس تدفق البخار بالموجات فوق الصوتية

• الطاقة المتجددة: تدفئة المناطق
• معدن
• الورق والورق المقوى
• الأغذية والمستحضرات الصيدلانية (عمليات التعقيم والتنظيف على الخط)
• الطاقة الحرارية: الأجهزة المساعدة للغلايات (أجهزة التسخين المسبق لهواء الاحتراق، المبادلات الحرارية)


المواصفات

تعتمد الصناعات الحديثة اعتمادًا كبيرًا على التقنيات المتقدمة لقياس مختلف المعلمات بدقة، ومجال قياس التدفق ليس استثناءً. يوفر مقياس التدفق FSJ من فوجي إلكتريك طريقة غير تدخلية ودقيقة وموثوقة لقياس تدفق البخار المشبع في ظل مجموعة متنوعة من الظروف. وفيما يلي نظرة عامة مفصلة على مواصفاته الفنية.

طريقة التجميع

يعتمد مقياس التدفق طريقة تركيب غير تدخلية، مما يزيل أي تداخل مع تدفق البخار المشبع. ويضمن هذا الأسلوب قياسًا دقيقًا وموثوقًا دون الإخلال بالعملية.

السوائل وطريقة القياس

البخار المشبع هو مائع القياس، مما يوفر التوافق الأمثل مع مجموعة متنوعة من البيئات الصناعية. تُستخدم تقنية فرق زمن العبور لضمان قياس التدفق الدقيق. توفر هذه الطريقة القائمة على الموجات فوق الصوتية حساسية عالية ودقة استثنائية.

نطاق سرعة التدفق

يمكن لمقياس التدفق قياس سرعات التدفق من 0 إلى ±50 م/ثانية، مما يغطي مجموعة واسعة من التطبيقات الصناعية.

الدقة

• لسرعات التدفق التي تبلغ 10 م/ث أو أقل: ± 0.3 م/ث.
• بالنسبة لسرعات التدفق من 10 إلى 30 م/ثانية: ± 3% من السرعة.
• بالنسبة لسرعات التدفق التي تزيد عن 30 إلى 50 م/ثانية: ± 5% من السرعة.

خصائص الأنابيب والأنابيب

يوصى بأن يكون طول الأنبوب 20 D أو أكثر عند المنبع و10 D أو أكثر عند المصب لضمان قياس مستقر ودقيق.

مقياس التدفق متوافق مع الأنابيب المصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ، مما يوفر مرونة في التركيب للأقطار الاسمية (DN) التي تتراوح بين 50 و65 و80 و100. مقياس التدفق مناسب لسماكات الأنابيب من 2.8 إلى 3.9 مم، مما يسمح بالتركيب الفعال في مجموعة متنوعة من التكوينات.

ظروف السوائل

يمكن لمقياس التدفق أن يعمل على نطاق درجة حرارة يتراوح بين 120 درجة مئوية و180 درجة مئوية، مما يضمن أداءً مستقرًا حتى في ظل الظروف الحرارية المتغيرة. فيما يتعلق بضغط السوائل، يتكيف مقياس التدفق مع ظروف الضغط التي تواجه عادةً في التطبيقات الصناعية ويدعم نطاق ضغط يتراوح بين 1 بار و9 بار.

حماية البيئة

مقياس التدفق حاصل على تصنيف IP67 مع موصلات مزودة بموصلات، مما يضمن الحماية من دخول الرطوبة والرذاذ.

المدخلات والمخرجات

• المدخلات: مدخلات التيار (4 إلى 20 مللي أمبير تيار مستمر) × 1، مدخلات درجة الحرارة (pt100) × 1 (اختياري).
• المخرجات: تيار الخرج (تيار مستمر من 4 إلى 20 مللي أمبير) × 1، نبض الخرج الكلي × 1، خرج التلامس × 1.

تحويل التدفق الكتلي

يتم إجراء تحويل التدفق الكتلي من خلال مراعاة مدخلات القيمة الثابتة (الكثافة) ومدخلات درجة الحرارة ومدخلات الضغط.

التواصل

يتوفر خيار RS-485 لسهولة الدمج في أنظمة التحكم والمراقبة.

الغذاء/الاستهلاك

يعمل مقياس التدفق من مصدر طاقة من 100 إلى 240 فولت تيار متردد باستهلاك 20 فولت أمبير.

الظروف البيئية

يمكن لمقياس التدفق أن يعمل في ظروف محيطة تتراوح من -20 إلى +60 درجة مئوية، مع رطوبة محيطة تبلغ 95% رطوبة نسبية أو أقل. مقياس التدفق مزود بنظام تأريض من الفئة D، مع مقاومة أرضية تبلغ 100 درجة مئوية أو أقل، مما يضمن عزلًا موثوقًا.

خصائص مقياس الجريان بالموجات فوق الصوتية للبخار

•
  قياس التدفق بدقة عالية يمكن قياس تدفق البخار بدرجة عالية من الدقة في نطاق 0 إلى 50 م/ثانية.
•
  يمكن القياس حتى عند ضغط منخفض (درجة حرارة منخفضة) يمكن قياس تدفق البخار المشبع من ضغط 0.1 ميجا باسكال (G) (درجة الحرارة: 120 درجة مئوية).
•

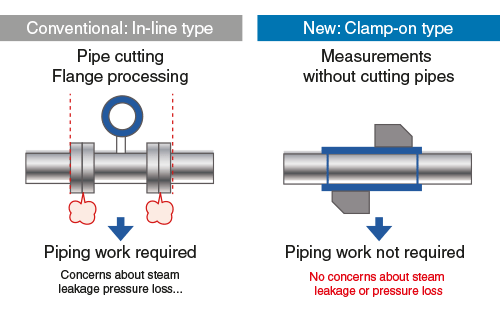

  لا فقدان للضغط لا فقدان للضغط بفضل التركيب الخارجي على الأنابيب.

•
  زمن استجابة فائق القصر تم تجهيز مقياس التدفق بمعالج عالي الأداء، مما يوفر زمن استجابة فائق القصر يبلغ 0.2 ثانية.
•
  تحويل التدفق الكتلي يمكن قياس التدفق الكتلي عن طريق تحويل التدفق الحجمي باستخدام مدخلات مستشعر درجة الحرارة والضغط.
•
  وظائف اتصال واسعة النطاق مقياس التدفق مجهز بوظائف اتصال RS-485 Modbus للتشخيص الذاتي كمحطة طرفية لإنترنت الأشياء، ولديه وظيفة التشخيص عن بُعد.

•
  عرض سهل الاستخدام ومتعدد اللغات يتم دعم اللغات التالية للعرض: اليابانية (كاتاكانا) والإنجليزية والألمانية والفرنسية والإسبانية.
