مرحل الحالة الصلبة - PT3000S din rail rail - 1 الطور
المرجع: PT3000Sمن
99,00 € اكتشفمرحل الحالة الصلبة (SSR) أو موصل الحالة الصلبة هو جهاز تبديل إلكتروني يستخدم عنصر تبديل إلكتروني بدلاً من التلامس الكهروميكانيكي لإجراء أو قطع الاتصال في دائرة الحمل.
تتميز مرحلات الحالة الصلبة لدينا بعدد من الميزات التي تميزها عن أجهزة التحويل الأخرى:
صُممت مرحلات الحالة الصلبة (SSRs) للتحكم في أحمال التيار المتردد الكهربائية عالية الطاقة بإشارة دخل منخفضة الجهد.
تتيح هذه المكونات الإلكترونية تبديل التيار الكهربائي المتردد أو التيار المستمر دون أي حركة ميكانيكية.
وهي تُستخدم بشكل عام في الأنظمة التي لا يمكن فيها لوحدات التحكم المنطقية القابلة للبرمجة (PLC) أو وحدات التحكم الدقيقة توفير القدرة المطلوبة لإدارة الطاقة.
إنها فئة منتجات منافسة للمرحلات الكهروميكانيكية وطرق التحويل الأخرى.
هناك نوعان من تقنيات SSR:
يتكون الهيكل الداخلي الأساسي لمصنع SSR من عدة عناصر رئيسية:
واجهة الإدخال، تُستخدم لعزل دائرة الخرج بصريًا عن دائرة الإدخال.
يعمل قسم التحكم كعازل بصري. ويتكون غالباً من صمام ثنائي أو اثنين من الصمامات الثنائية الباعثة للضوء (LED) للإرسال. ويستخدم عنصر أو أكثر من العناصر الحساسة للضوء مثل الثنائيات الضوئية أو الترانزستورات الضوئية للاستقبال. تغلق هذه العناصر الدائرة وتسمح للتيار بالتدفق إلى الحمل.
قسم طاقة مزود بعنصر تبديل، وعادةً ما يكون ثايرستور مثل TRIAC أو SCR أو ثايرستور GTO، ولكن تُستخدم أيضاً FETs وTriacs لتبديل الأحمال.
تستخدم مرحلات الحالة الصلبة أجهزة أشباه الموصلات مثل الترانزستورات أو الثايرستور أو MOSFETs بدلاً من الأجهزة الكهروميكانيكية مثل المرحلات لتبديل الأحمال المقاومة أو الحثية عالية الطاقة.
يتم التحكم في SSRs بواسطة جهد خارجي صغير يطبق على أطراف التحكم الخاصة بها. يمكن أن تكون هذه الإشارة جهد تيار متردد أو تيار مستمر. ويمكن استخدام دارة منخفضة الطاقة لتبديل عناصر التحكم في إمدادات التيار المتردد أو التيار المستمر لحمل عالي الطاقة.

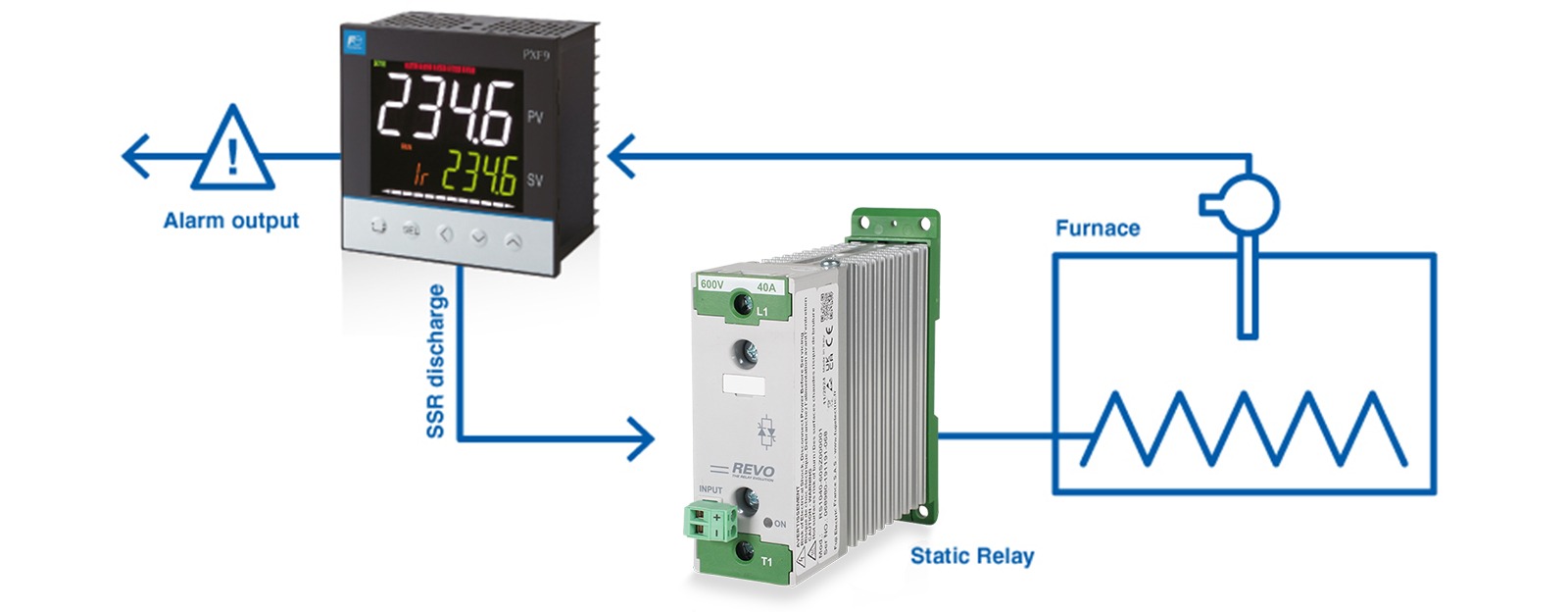

يوفر جهاز التحكم في درجة الحرارة PXE أو جهاز التحكم PXF PID التحكم في الجهد والتيار المستمر في موصل الحالة الصلبة لتنظيم درجة الحرارة. وحدة التحكم في درجة الحرارة مسؤولة عن تشغيل وإيقاف تشغيل SSR استجابةً لتغيرات درجة الحرارة. للتحكم في SSR بشكل صحيح، يجب تحديد وحدة التحكم في درجة الحرارة بشكل صحيح. خلاف ذلك، قد لا يتم تشغيل SSR أو إيقاف تشغيله عند درجة الحرارة الصحيحة، مما قد يؤدي إلى تلف المعدات الحساسة أو يشكل خطرًا على السلامة. بالإضافة إلى ذلك، يجب أن تكون وحدة التحكم في درجة الحرارة قادرة على التعامل مع التيار الذي يتطلبه مرحل الحالة الصلبة.
يمكنك استخدام هذا المكون لتبديل أحمال التيار المتردد أو التيار المستمر من جهد أو تيار منخفض. يتميز مرحل الحالة الصلبة، الذي غالباً ما يعتبر المكافئ الحديث للموصل الميكانيكي، بالعديد من المزايا. إنه مفيد بشكل خاص في المواقع التي تكون فيها الحماية من الجهد الزائد أمرًا بالغ الأهمية. يوفر هذا الجهاز تحكمًا بدون ملامسات متحركة، مما يقلل من مخاطر التآكل والصيانة. وبفضل وظيفته غير التلامسية، فهو مثالي للدوائر التي تتطلب تبديل صامت وخالٍ من الشرر.
الميزة الرئيسية الأخرى هي قدرتها على التعامل مع الأحمال متعددة المراحل، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية. من السهل توصيل مرحل الحالة الصلبة، عادةً باستخدام براغي أو أسلاك، ويمكن تزويده بمبدد حراري لإدارة تبديد الحرارة. في الحالات الخاصة، حيث يلزم التحكم الدقيق والسريع، تقدم مرحلات الحالة الصلبة نتائج موثوقة ومتسقة. فيما يتعلق بالاختيار، هناك العديد من الخيارات المتاحة على صفحة منتجاتنا لتلبية متطلبات التيار والجهد المحددة الخاصة بك.
وأخيرًا، كثيرًا ما يوصى بهذا النوع من قواطع الحالة الصلبة في التطبيقات التقنية لقوتها وقدرتها على توفير الحماية المثلى في دوائر التحكم المختلفة.
تستخدم مرحلات الحالة الصلبة على نطاق واسع في العمليات الصناعية وأتمتة الآلات. والأسباب الرئيسية لذلك هي قدرتها على تبديل الفولتية والتيارات العالية، ومقاومتها للصدمات والاهتزازات. ومن ثم فهي مثالية للبيئات التي تكثر فيها الحركة أو الظروف القاسية.
يمكن استخدام هذه المنتجات أيضًا في العمليات التي تكون فيها الدقة مهمة، مثل المعدات الطبية أو أنظمة الحصول على البيانات. بالإضافة إلى ذلك، غالبًا ما يتم استخدامها في المناطق التي تكون فيها المساحة محدودة. ونتيجة لذلك، فإن مرحلات الحالة الصلبة لها مجموعة واسعة من التطبيقات، بما في ذلك:
تتميز قواطع الحالة الصلبة (SSRs) بالعديد من المزايا عن المرحلات الكهروميكانيكية (EMRs). وفيما يلي بعض المزايا التي تجعل قواطع الحالة الصلبة أكثر جاذبية من المرحلات الكهروميكانيكية:
لكل هذه الأسباب، فإن مرحلات الحالة الصلبة هي الخيار المفضل في العديد من التطبيقات التي تكون فيها الموثوقية والدقة ضروريتين.
تشمل عيوب هذه المنتجات ارتفاع سعرها. ومع ذلك، فإن هذا العيب غالباً ما تقابله المزايا العديدة لمرددات SSRs.
عمر خدمة طويل
تبديل عالي السرعة
فائقة المقاومة
أول شيء تحتاج إلى معرفته عند اختيار مرحلات الحالة الصلبة هو التحقق من نوع المدخلات والمخرجات:
ثم هناك ميزات تقنية مهمة أخرى يجب مراعاتها:
يجب عليك أيضًا التحقق من الأبعاد القصوى (الطول × العرض × الارتفاع)، وضوضاء الخرج ووظائف الحماية. ولا تنسى مقاومة التلامس!
