مشعب لمستشعر الضغط

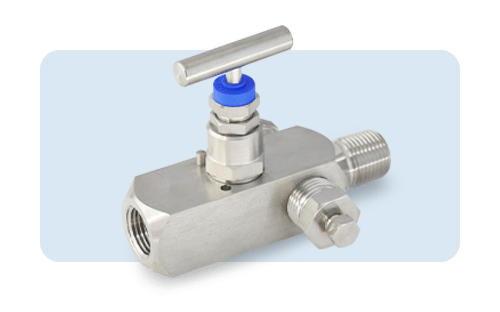

يتم تزويد الأنبوب المتشعب أحادي الاتجاه بوصلة معايرة وقابس ومصرف مدمج.

الوصلة الموجودة على جهاز الإرسال هي ذكر 1/2 بوصة -14 NPT، ووصلة العملية (جانب العميل) هي أنثى 1/2 بوصة -14 NPT.

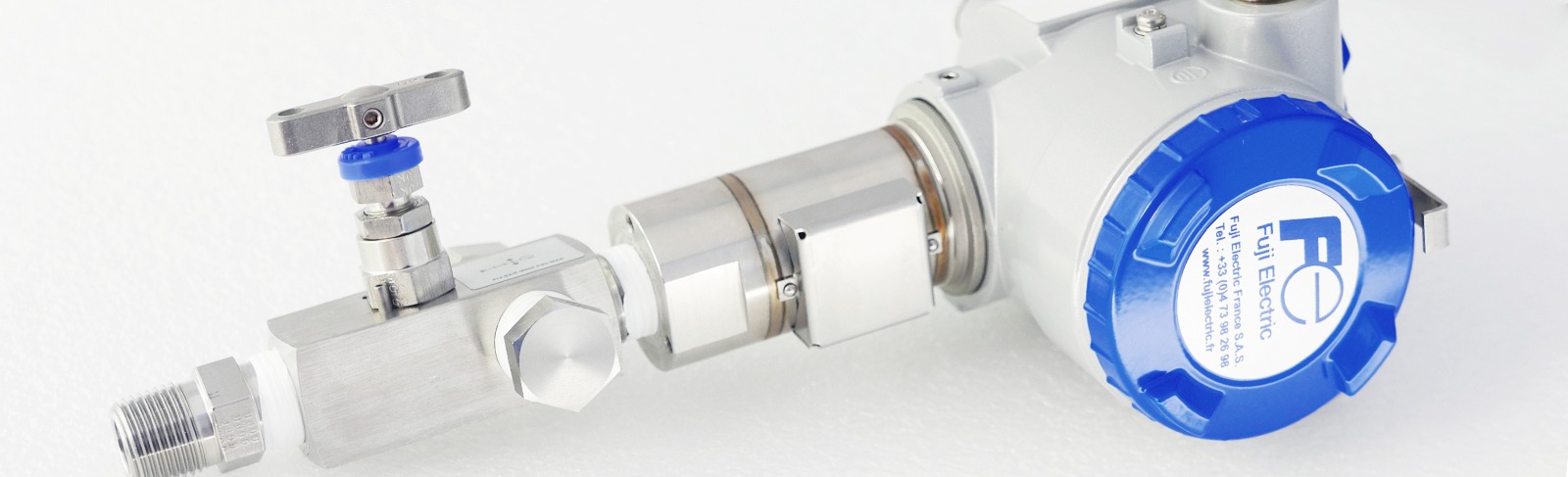

يمكن تركيب المشعب مباشرةً على أجهزة إرسال الضغط بمقياس الضغط FKP وأجهزة إرسال الضغط المطلق FKH أو على الشفة البيضاوية لأجهزة إرسال الضغط الأخرى من Fuji Electric.

أقصى ضغط تشغيل 414 بار (6000 رطل لكل بوصة مربعة).

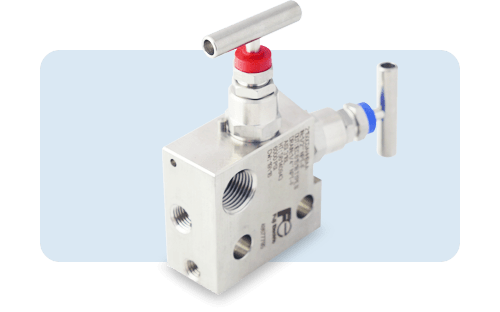

مشعب ثنائي الاتجاه للتركيب المباشر، مزود بمانع تسرب PTFE ومسامير.

يوجد الصمامان (العزل والتسييل) على جسم كتلة المشعب ويمكن استخدامهما حتى 414 بار (6000 رطل لكل بوصة مربعة).

يمكن تركيب هذا المشعب على أجهزة إرسال الضغط النسبي (FKG ) وأجهزة إرسال الضغط المطلق (FKA).

وصلة العملية أنثوية مقاس 1/2 بوصة NPT.

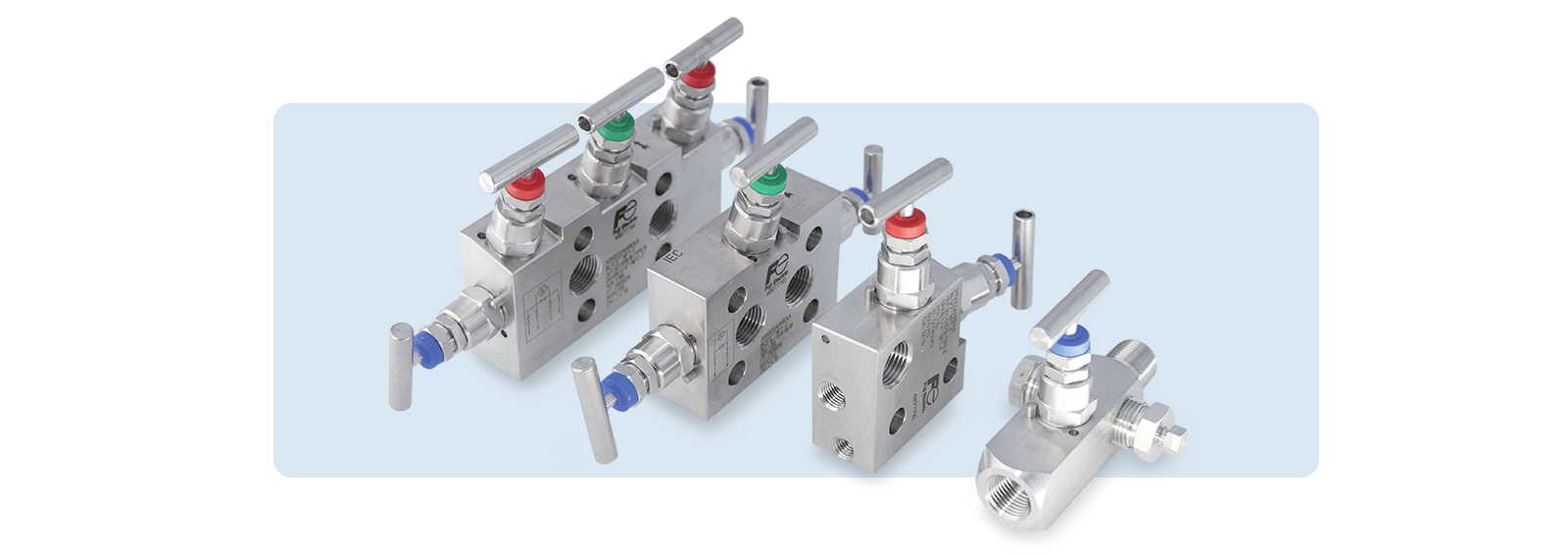

تتوفر عدة أنواع من التركيب لتناسب استخدامك.

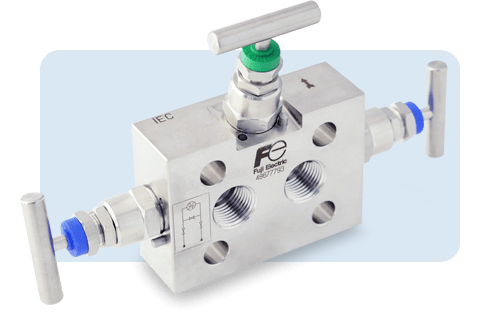

حل متشعب بديل ثلاثي الاتجاهات مع ميزة وجود مساحة أكبر لتوصيلات المعالجة وإمكانية وجود مصفين إضافيين (1/4 بوصة -18 NPT).

وصلات عملية 1/2 بوصة -14 NPT أنثوية. أقصى ضغط تشغيل 414 بار (6000 رطل لكل بوصة مربعة).

مزود بمانعين مانعين للتسرب من مادة PTFE ومسامير تثبيت. يوجد صماما الإغلاق (جانب HP و LP) على جانبي الكتلة وصمام الموازنة في الأعلى.

تتوفر عدة أنواع مختلفة من الفتحات المتشعبة ثلاثية الاتجاهات ويمكن تركيبها على سلسلة FCX للضغط التفاضلي ومستشعرات التدفق (FKC) (التركيب المباشر على شفاه جهاز الإرسال البيضاوي أو تركيب شفة/شفة شفة).

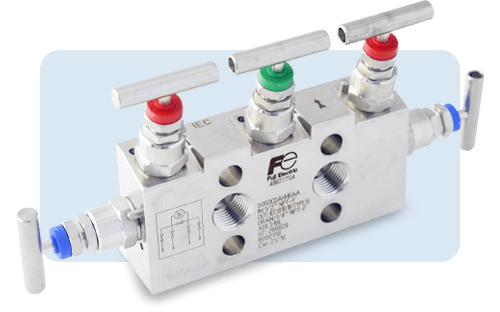

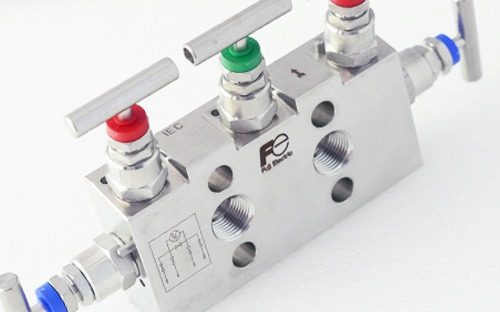

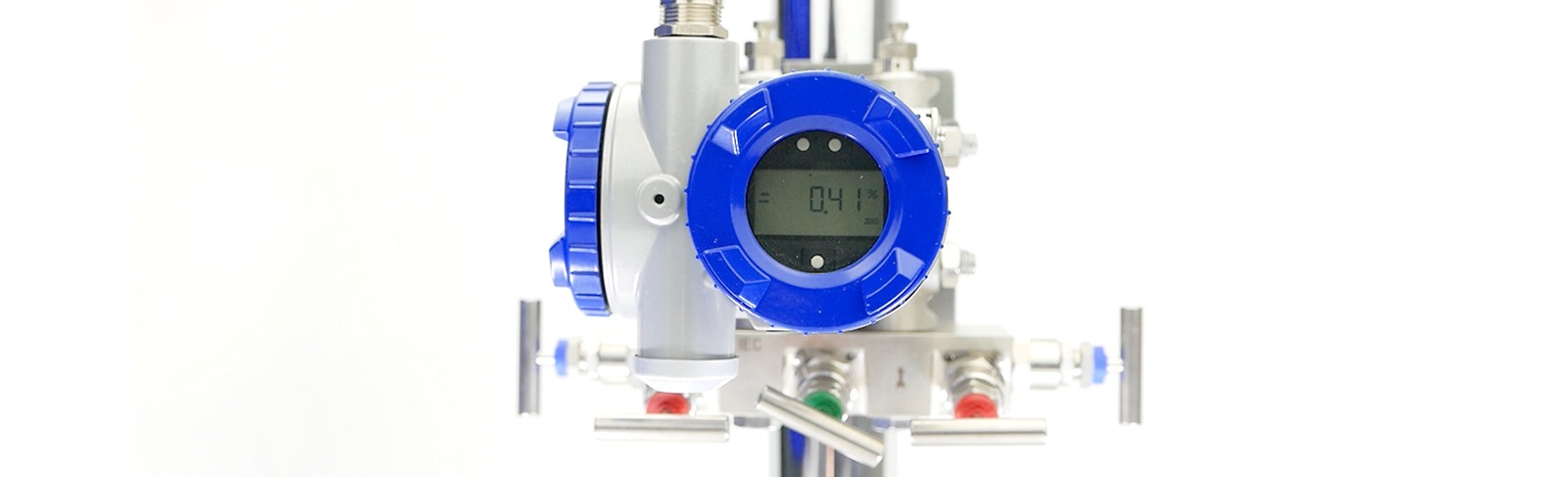

يُستخدم هذا الطراز أيضًا في مستشعرات الضغط التفاضلي والتدفق (FKC ) في سلسلة FCX الخاصة بنا.

يحتوي على صمامين للنزيف، وصمام موازنة مثبت في خط على الجزء العلوي من الكتلة وصمامين للعزل (جانب HP و LP) على الجانبين.

أقصى ضغط 414 بار (6000 رطل لكل بوصة مربعة).

الوصلات 1/2 بوصة -14 أنثى NPT.

مزودة ب 2 مانع تسرب PTFE ومسامير تثبيت.
