مقياس التدفق الثابت بالموجات فوق الصوتية الثابتة Time Delta-C - محول - FSV IP66
المرجع: FSVمن
2397,00 € اكتشف
مقياس التدفق بالموجات فوق الصوتية FSV من Fuji Electric هو أحدث جيل من مقاييس تدفق السوائل بالموجات فوق الصوتية عالية الأداء باستخدام تقنية وقت العبور. وهو فعال بشكل خاص في التطبيقات التي تتطلب دقة عالية ويجب تركيب مقياس التدفق دون إيقاف العملية. إنه الخيار المثالي لقياس تدفق السوائل النظيفة والمتجانسة نسبيًا في الأنابيب المغلقة والمملوءة.
تعمل مقاييس التدفق بالموجات فوق الصوتية على مبدأ زمن العبور.

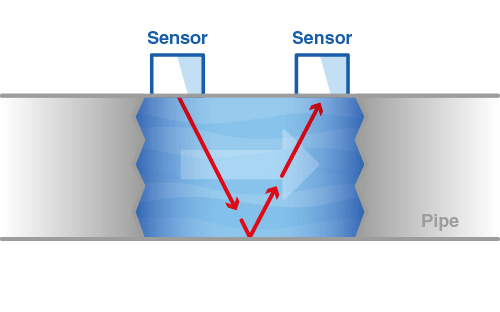

تعمل مقاييس التدفق هذه من خلال مقارنة زمن انتقال الإشارة فوق الصوتية مقابل التدفق (في اتجاه المنبع) وزمن انتقال الإشارة فوق الصوتية مع التدفق (في اتجاه المصب).
يتناسب الفرق بين أزمنة العبور هذه مع معدل التدفق، ويقوم مقياس التدفق بتحويل هذه المعلومات إلى معدل التدفق والإجمالي.
يتم تركيب محولات الطاقة هذه خارج الأنابيب ويمكن استخدامها على أنابيب من 13 إلى 6000 مم (0.5 إلى 235 بوصة) في درجات حرارة سائلة من -40 إلى 200 درجة مئوية (-40 إلى 390 درجة فهرنهايت). تخطيط نظام الأنابيب المطلوب هو مسار مستقيم بأقطار أنابيب 10 أضعاف و5 أضعاف من المنبع والمصب على التوالي.
يتم تركيب محولات الطاقة خارج الأنبوب، مما يوفر طريقة متفوقة على أجهزة قياس التدفق بالإدخال وغيرها من الأنواع التقليدية الأكثر توغلاً من أجهزة قياس التدفق. هذا المنتج لا يحتاج إلى صيانة تقريبًا.

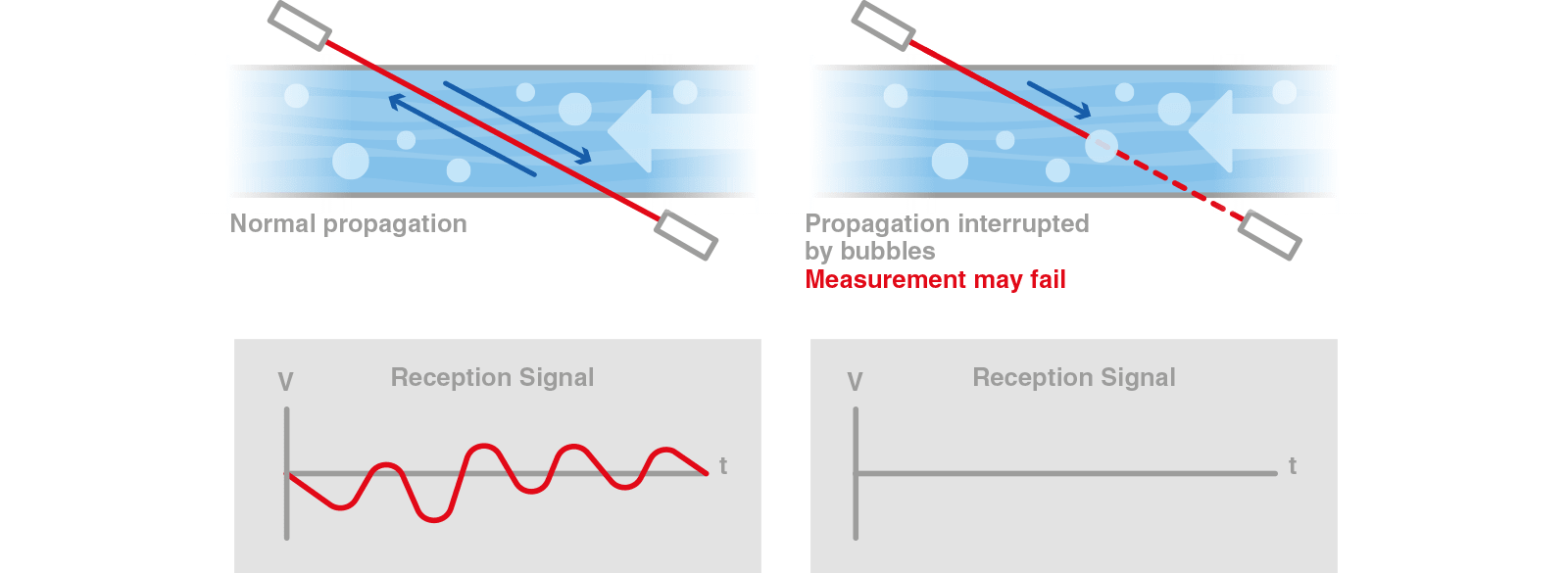

تمكّن تقنية معالجة الإشارات الرقمية المتقدمة جهاز FSV من تقديم حل مدمج وخفيف الوزن بدقة أفضل من ±1% من التدفق، مع الحد الأدنى من التأثير من ضغط أو درجة حرارة السائل الذي يتم قياسه. بالإضافة إلى ذلك، يوفر الجهاز أفضل أداء مضاد للفقاعات في فئته، مما يتيح قراءات دقيقة حتى عندما يصل محتوى فقاعات الهواء إلى 12% من الحجم بسرعة 0.3 م/ث. كما أن هيكله القوي يجعله مثاليًا للتركيب في البيئات الداخلية والخارجية حيث تكون الحماية IP66 (NEMA 4X) مطلوبة.
يحتوي مقياس التدفق على ثلاثة مخرجات قياس يمكن تحديدها لعرض التدفق (الحجم أو الكتلة) والتدفق الكلي. تتوفر خيارات إخراج مختلفة، مثل 4-20 مللي أمبير، والترانزستورات و RS485 (Modbus) لعتبات الإنذار القابلة للتكوين.
مقياس التدفق بالموجات فوق الصوتية FSV هو مقياس مدمج مع إمكانية الاختيار من بين شاشات عرض القراءة. الإعداد بسيط وبديهي باستخدام أزرار الضغط على اللوحة الأمامية. يمكن تهيئته لمعايرة مستشعر التدفق تلقائيًا وإرسال البيانات عبر RS485 (مودبوس) عبر مسافات تصل إلى 350 مترًا.
تمكّن الشاشة ولوحة المفاتيح المدمجة المستخدم من تكوين وعرض جميع المعلمات. القوائم الداخلية متوفرة بعدة لغات (الفرنسية والإنجليزية والألمانية والأسبانية واليابانية).
يتضمن مقياس التدفق أداة لحساب تباعد المستشعرات.

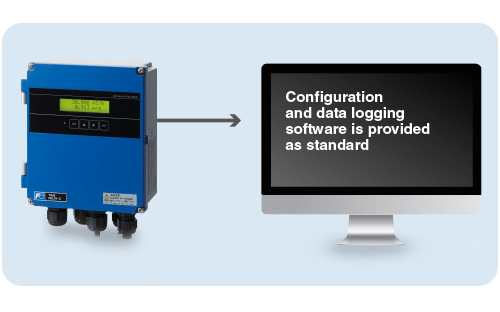

يمكن أيضًا تهيئة مقياس التدفق باستخدام برنامج متوافق مع الكمبيوتر الشخصي يتم توفيره مجانًا مع كل محول وكابل شحن.يتيحالبرنامج :
يتكون مقياس التدفق بالموجات فوق الصوتية الثابتة من طراز Time Delta-C FSV من جهاز استشعار يعلق على الأنبوب (DN 13 إلى 6000 مم حسب المستشعر) ومحول رقمي مثبت عن بُعد.
يمكن تثبيته في وضع ثابت، على عكس الإصدار المحمول. يمكن أن تكون سرعة التدفق ثنائية الاتجاه وتتراوح من -32 إلى +32 م/ث. أجهزة قياس التدفق FSV مناسبة تمامًا للسوائل النظيفة نسبيًا ذات التهوية المنخفضة إلى المعتدلة.
تُستخدم مقاييس التدفق غير التطفلية بالموجات فوق الصوتية في العديد من التطبيقات الصناعية.
القدرة على التكيف مع مجموعة واسعة من السوائل
صُمم هذا المستشعر لقياس السوائل المتجانسة التي تنشر الموجات فوق الصوتية، وهو قابل للتطبيق على مجموعة متنوعة من السوائل مثل مياه الخدمة ومياه الصرف الصحي والمياه المستعملة والمياه الصناعية ومياه البحر والمياه النقية ومياه الري وحتى السوائل الأكثر لزوجة مثل الزيت.
قياس دقيق بالموجات فوق الصوتية
تضمن تقنية قياس فرق زمن العبور أحادية القناة بالموجات فوق الصوتية ذات القناة الواحدة دقة فائقة. مع نطاق قياس يتراوح من 0 إلى ± 0.3 إلى ± 32 م/ثانية، يغطي هذا المستشعر نطاقًا واسعًا من سرعات التدفق.
نطاق درجة الحرارة الممتد
تتمثل إحدى أبرز ميزات هذا المجس في قدرته على العمل على نطاق درجة حرارة السوائل من -40 درجة مئوية إلى حد أعلى مثير للإعجاب يبلغ 200 درجة مئوية. يعتمد الأداء في درجات الحرارة العالية على الحساس المحدد المستخدم، مما يوفر مرونة لا مثيل لها لمجموعة متنوعة من التطبيقات.
اختيار المستشعر والأنابيب
| نوع الأنابيب وأقطارها | المستشعر | القطر الخارجي | الأجهزة | |
| FSSA (V-mount) |  | 25-225 مم | بلاستيك (PVC، إلخ) ملاحظة 1 معدن (فولاذ مقاوم للصدأ، فولاذ، نحاس، ألومنيوم، إلخ) | |
| FSSC (V-mount) |  | 50-600 مم | ||
| FSSC (تجميع Z) | 600-1200 مم | |||
| FSSD (V-mount) |  | 13-100 مم | ||
| FSSE (التركيب على شكل V أو Z) |  | 200-6000 مم | ||
| FSSH (التركيب على شكل V أو Z) |  | 50-400 مم) | ||
ملاحظة 1 اختر FSSC للأنابيب التالية: أنابيب PP بسماكة 15 مم أو أكثر أنابيب PVDF بسماكة 9 مم أو أكثر أنابيب معدنية ذات طلاء، أنابيب ذات تآكل داخلي، أنابيب ذات طلاء داخلي (بيتومين، تفلون،أسمنت أو مطاط)، أو أنابيب أخرى يصعب اختراق الموجات فوق الصوتية من خلالها. | ||||
المدى والدقة
مع دقة تصل إلى ± 1.0% (لسرعات التدفق ≥2 م/ث)، يوفر هذا المستشعر قياسات موثوقة حتى في ظل ظروف التدفق المتغيرة. نطاق القياس الواسع يعني أنه يمكن أن يلبي متطلبات مجموعة متنوعة من التطبيقات الصناعية.
وقت الاستجابة السريعة
وبفضل زمن الاستجابة الذي يبلغ 0.2 ثانية فقط في وضع السرعة العالية، يضمن هذا المستشعر الاستجابة الفورية للتغيرات في التدفق، مما يتيح التحكم الدقيق في العملية.
الظروف البيئية الصعبة
تم تصميم المستشعر ليعمل في الظروف البيئية القاسية:
نزهات متعددة الأغراض
يوفر المستشعر خيارات إخراج متنوعة لتناسب الأنظمة المختلفة:
واجهة سهلة الاستخدام

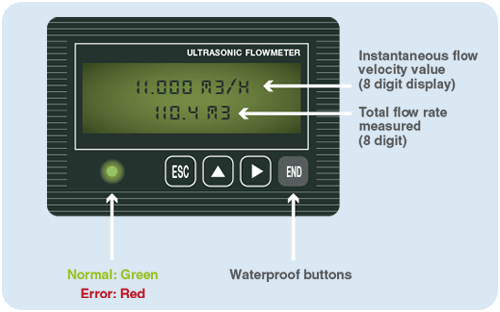

يتميّز المستشعر بشاشة LCD ذات إضاءة خلفية تحتوي على سطرين و16 رقمًا، ويوفر واجهة مستخدم واضحة وسهلة القراءة. تسمح لوحة المفاتيح المكونة من 4 أزرار (ESC، أعلى، تحويل، إدخال) بتشغيل اللوحة الأمامية بسهولة، ويوفر الإصدار IP66 حماية إضافية.
مزود طاقة وغلاف متين
يتم تزويد محول الطاقة من 100-240 فولت تيار متردد، 50/60 هرتز، أو 20-30 فولت تيار مستمر، وهو قابل للتكيف مع مجموعة متنوعة من تكوينات إمدادات الطاقة. توفر ضميمة المحول المصنوعة من سبائك الألومنيوم حماية IP66، وهي مثالية للبيئات القاسية، بينما يوفر الإصدار IP67 حماية أكبر.
خيارات التركيب
يوفر المستشعر مرونة في التركيب مع خيارات التركيب على الحائط أو الأنابيب، مما يتيح سهولة الدمج في مجموعة متنوعة من البيئات الصناعية.
أبعاد مدمجة وقوية
بأبعاد H170 × العرض 142 × العرض 142 × العمق 70 مم لإصدار IP66 وH220 × العرض 230 × العمق 230 × العمق 95 مم لإصدار IP67، يتميز المستشعر بصغر حجمه ومتانته.
