وحدة التحكم في العمليات من سلسلة PSC

جهاز التحكم في العمليات من سلسلة PSC هو جهاز تحكم متعدد الحلقات من العصر الجديد حيث يتم دمج وظائف جهازي تحكم في وحدة واحدة بشكل مضغوط. وبفضل شاشة LCD ملونة 16، فإنه يعرض المعلومات بطريقة سهلة الرؤية. يوفر جهاز التحكم متعدد الحلقات سهل الاستخدام، نظامًا مرنًا مع قابلية تشغيل متقدمة وميزات مبتكرة لجعل عمليات التصنيع الخاصة بك أكثر كفاءة.

وحدة تحكم في العمليات متعددة الوظائف وقابلة للبرمجة

جيل جديد من وحدات التحكم PID القابلة للبرمجة

موثوقية عالية لتطبيقات العمليات الصعبة

• تتم إدارة وظائف التحكم والعرض والإدخال/الإخراج بواسطة وحدات مركزية مستقلة لزيادة الأمان والموثوقية.
• يتوفر شاحن يدوي مدمج مع الطرازين PSC110 و PSC210.

   قدرة توسعة ممتازة (PSC200/210)

• الاتصال بالمضيف عبر Modbus (Ethernet TCP/IP أو RS-485 RTU)
• اتصال نظير إلى نظير عبر NestBus لزيادة عدد المدخلات/المخرجات.
• يمكن تصدير بيانات الاتجاهات المخزنة إلى كمبيوتر شخصي عبر منفذ اتصال الأشعة تحت الحمراء المدمج *2

*1. iec 61354 (din 43700) *2. يستخدم مهيئ الكمبيوتر الشخصي SCCFG لتحويل البيانات وتصديرها بتنسيق CSV.

خصائص وحدة التحكم في عملية PSC

مخرجات القيادة والتحكم

• 2 مخرجات تحكم (4-20 مللي أمبير)
• 2 مخرجات تناظرية
• 5 مخارج منطقية (ملامسات مرحلات الترحيل ومرحلات Mofset)
• 1 مخرج تشغيل 1 (اتصال مرحل)

نظام التحكم الموزع DCS نظام التحكم الموزع في شكل جهاز

وظائف حسابية متقدمة ووظائف تحكم متتابعة

يتم الحصول على وظائف التحكم والحساب من خلال الجمع بين مجموعة واسعة من كتل الوظائف الأساسية إلى المتقدمة، والتي توجد عادةً فقط في أنظمة نظام التحكم الموزع. يتوفر 2 كتلة PID و48 كتلة حسابية و12 كتلة تحكم متسلسلة (1068 أمرًا) لجميع إصدارات سلسلة PSC، والتي تنطبق على مجموعة واسعة من مجالات التطبيق.

موثوقية عالية - للعمليات الصعبة

طرق عرض التشغيل - السهولة والاستمرارية

تتوفر أربعة أنواع من طريقة عرض التشغيل، الاتجاه القصير، والعرض الرقمي، والبارجراف، والبارجراف المزدوج، لتناسب مجموعة متنوعة من تطبيقات المعالجة، وهي مصممة لتوفير السهولة والاستمرارية للمشغلين الذين هم على دراية بوحدات التحكم الحالية.

قابلية توسع ممتازة - اتصال من نظير إلى نظير ومن مضيف إلى مضيف

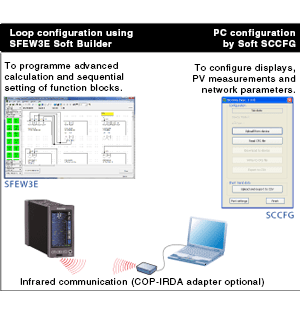

أدوات وبرمجيات بديهية قوية لمساعدتك في استكشاف الإمكانات الكاملة لوحدات التحكم في عمليات PSC

تطبيقات وحدة التحكم في العمليات متعددة الحلقات

أمثلة على تطبيقات وحدة التحكم في العمليات PSC

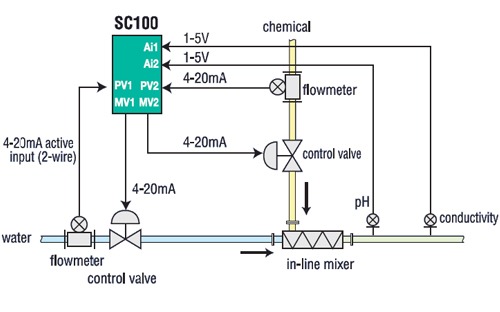

نسبة التحكم في الحقن الكيميائي مع التحكم في الحد الزائد في مستوى أسطوانة الغلاية المكونة من ثلاثة عناصر

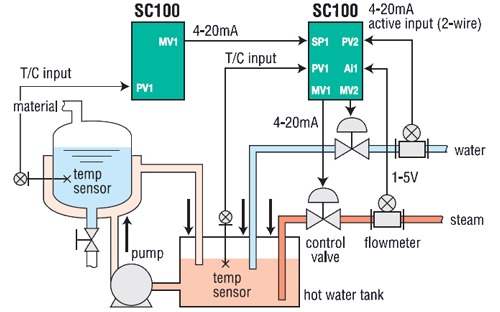

التحكم في درجة حرارة المفاعل فيالصناعة الكيميائية
