تُعد أجهزة تسجيل البيانات المستقلة LOG V4 من Fuji Electric أدوات أساسية لمشغلي شبكات المياه الذين يتطلعون إلى تحسين التشخيص والتحليل. فهي توفر مراقبة صارمة لعدادات M5000 ومقاييس التدفق، حيث تقوم بأخذ قياسات دقيقة لضغط الأنابيب (باستخدام مستشعر الضغط الذي يعمل بواسطة LOG V4)، وتسجيلها ونقلها إلى النظام المركزي. تتيح هذه المعلومات القيمة إمكانية اكتشاف الحالات الشاذة في الشبكة، مثل الضغط الزائد أو الضغط غير الكافي.
يكمن عدم إمكانية الاستغناء عن أجهزة تسجيل البيانات LOG V4 في قدرتها على توفير تحليل مفصل للبيانات (الأحجام اليومية، والتدفقات القصوى، والتدفقات الليلية) على مدى فترات طويلة. وهذا يجعل من الممكن تقييم أداء شبكة المياه. وعلاوة على ذلك، تتيح هذه البيانات عالية الدقة إمكانية إنتاج أرصدة الاستهلاك، مما يسلط الضوء على المناطق الأكثر تأثراً بالتسربات.
تكثر التحديات التي تواجه المشغلين الذين يسعون إلى الحفاظ على سلامة شبكات توزيع مياه الصرف الصحي الخاضعة لقيود بيئية مثل التآكل وحركة الأرض. من الضروري حماية موارد المياه وتقليل التسرب إلى أدنى حد ممكن مع تلبية متطلبات السكان المتزايدة.
في ظل هذه الخلفية، وفي مواجهة التحديات الاقتصادية الكبيرة، فإن الهدف هو تحقيق وفورات كبيرة. ويمكن تحقيق ذلك من خلال الكشف عن التسربات والحد منها للحد من المياه غير المفوترة. يعد إنشاء قطاع الشبكة، إلى جانب الإدارة عن بُعد، حلاً فعالاً لأصحاب المصلحة في مجال المياه.

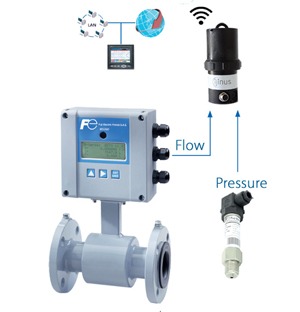

الهدف من التقطيع هو تحديد كمية المياه المعالجة الموزعة من وإلى قطاعات متجانسة (500-3000 عميل). يتم توصيل عدادات القطاعات بمسجل البيانات المستقل LOG V4 من فوجي إلكتريك، والذي يأخذ قراءات مستمرة في كل نقطة قياس في الشبكة. تقوم هذه المسجلات المستقلة بحساب التدفقات مسبقًا (المتوسط والحد الأدنى والحد الأقصى) وإعداد تقارير يومية.
تعمل أجهزة تسجيل البيانات LOG V4 على مدار 24 ساعة في اليوم، وتسجل أجهزة تسجيل البيانات LOG V4 معدلات التدفق الليلي، وهي معلومات أساسية لتحديد مناطق التسرب. يتم إرسال هذه البيانات يوميًا إلى النظام المركزي لتحليلها بالتفصيل ومقارنتها حسب القطاع. وهذا يجعل من الممكن التعرف بسرعة على ظهور تسرب بعد حدوث كسر.
يتميز مسجِّل البيانات المستقل LOG V4 بوظيفةتنبيه تجاوز العتبة، مما يضمن رد الفعل الأمثل في حالة حدوث تسرُّب. باستخدام هذه العتبات المحددة مسبقًا، من الممكن اكتشاف الانكسارات في أعلى أو أسفل الأنبوب. يتم إرسال تنبيه تلقائيًا إلى جهاز الكمبيوتر الشخصي والهاتف المحمول الخاص بفريق الصيانة في حالة تجاوز العتبة.
ويمنح تحليل البيانات هذا، إلى جانب تحديد القطاعات، المشغلين القدرة علىتوجيه حملات الكشف بفعالية نحو القطاعات ذات الأولوية. وتصبح سرعة الاستجابة التي توفرها أجهزة تسجيل البيانات LOG V4 من فوجي إلكتريك عاملاً رئيسياً في تحسين أداء شبكات المياه.
وبفضل الانخفاض الكبير في فواقد المياه، فإن الاستثمار في معدات الإدارة عن بُعد هذه سرعان ما يؤتي ثماره بسرعة، مما يدل على دوره الأساسي في إدارة شبكة المياه.
بالنسبة لأي مشغل لشبكة توزيع المياه، يعد التنظيم عملية دقيقة. إن ضمان ثبات الضغط في جميع أنحاء الشبكة، وتوفير خدمة عالية الجودة للمستخدمين والحفاظ على البنية التحتية التي يمكن أن تضعف بمرور الوقت، كلها مهام معقدة يجب تنفيذها بشكل مشترك.
يعد مسجل البيانات المستقل LOG V4 من Fuji Electric حلاً فعالاً لهذه التحديات.
مع واحد أو اثنين من المدخلات التناظرية اعتمادًا على الطراز، تقدم Fuji Electric قياس الضغط المستمر في أنابيب المياه. متوافق مع جميع أجهزة الاستشعار 4-20mA الموجودة في السوق، ويعمل برنامج LOG V4 على تشغيل المستشعر والتحكم فيه. يقوم بتكييف معدل تسجيله وفقًا لعتبة تنبيه، مما يتيح تحليل الضغط بشكل أكثر تفصيلاً.
تميزت Fuji Electric أيضًا عن غيرها من خلال تعديل الضغط من خلال الإدارة الذكية لصمام التحكم ثنائي المراحل. من خلال تقليل الضغط خلال فترات انخفاض الطلب على المياه، يقلل LOG V4 من التسريبات المنتشرة، مما يحد تلقائيًا من فقد المياه.
مع حلول Fuji Electric، يمكنك تحسين شبكة توزيع المياه لديك مع الحفاظ على جودة الخدمة الممتازة لمستخدميك.
الدقة: أفضل من +/-0.4
الحماية: IP67/IP68
نطاق القياس: من 0.03 إلى 12 م/ثانية
القطر: من DN15 إلى DN 600
بطارية تعمل بالبطارية (استقلالية تصل إلى 12 سنة)
لا يوجد انخفاض في الضغط وبالتالي لا يوجد فقدان للضغط في الشبكة
متوافق مع ACS (مياه الشرب) و MID MI-001 (فواتير المياه الباردة)
مسجِّل البيانات LOG V4 مستقل ومتصل. يمكنك الاتصال بمودم GSM أو بدونه وتحليل بياناتك وتصديرها.
الاتصالات: مودبوس/راديو (HF)/GSM/Sigfox
إرسال الإنذار عن طريق الرسائل القصيرة
الذاكرة: 500,000 قياس
الحماية: IP68
عمر البطارية > 5 سنوات
مصدر طاقة المستشعر الخارجي 8.8 ... 24 فولت تيار مستمر
نطاق القياس: -1 إلى 250 بار
التقنية: سيراميك غشاء سميك
الإخراج: 4-20 مللي أمبير - 2 سلك
الخطأ الكلي: ±1% من نطاق القياس (0.5% اختياري)
توصيل العملية: 1/2 ″GM كمعيار قياسي
بفضل واجهة الويب هذه، يمكنك مراقبة بياناتك وإدارة حسابات عملائك وتصدير بياناتك في تقارير مفصلة:
