تُستخدم أجهزة إرسال الضغط المطلق بشكل شائع في الصناعة لقياس الضغط الكلي الذي يبذله مائع (غاز أو سائل) بالنسبة إلى تفريغ مثالي. ومع ذلك، يمكن أن تفقد أجهزة الإرسال هذه دقتها بمرور الوقت، مما قد يؤدي إلى قياسات غير دقيقة ويؤثر على جودة المنتج النهائي. لتجنب مثل هذه المشاكل، من المهم معايرة أجهزة استشعار الضغط هذه بانتظام.
يعد فهم كيفيةمعايرة محول الضغط أمرًا ضروريًا لضمان دقة قراءات الضغط.
المعايرة هي عملية مقارنة خرج جهاز الإرسال بقيمة مرجعية معروفة. وهذا يسمح بتحديد أي أخطاء في الضغط وتصحيحها والحصول على قياسات دقيقة.
تعمل المعايرة أيضًا على إطالة عمر جهاز الإرسال وتجنب خسائر الإنتاج أو الخردة.
يتضمن إجراء معايرة أجهزة إرسال الضغط المطلق عدة مراحل، بما في ذلك إعداد المعدات وإعداد نظام المعايرة والمعايرة نفسها. من الضروري اتباع تعليمات الشركة المصنعة واستخدام المعدات الصحيحة لضمان الحصول على نتائج دقيقة. مع المعايرة المناسبة، يمكن أن توفر محولات الضغط المطلق قياسات موثوقة ودقيقة لسنوات عديدة.
في منشور المدونة هذا، سنناقش كيفية معايرة جهاز إرسال الضغط المطلق لضمان الأداء والدقة المثلى.
النقاط الرئيسية التي يجب تذكرها
قبل الخوض في تفاصيل عملية المعايرة، من المهم أولاً فهم سبب قياس الضغط وتعريف جهاز إرسال الضغط.
يعد جهاز إرسال الضغط مكونًا أساسيًا في العديد من التطبيقات الصناعية لقياس الضغوط (بالبار أو وحدات الضغط الأخرى) وتحويلها إلى إشارات كهربائية (مللي أمبير).
يشير جهاز إرسال الضغط المطلق على وجه التحديد إلى نوع من أجهزة إرسال الضغط التي تقيس الضغط المطلق على عكس الضغط النسبي أو الضغط التفاضلي.
بالنسبة لأي نوع من محولات طاقة الضغط، تعد المعايرة المنتظمة أمرًا بالغ الأهمية لضمان بقاء إشارات الخرج دقيقة ومتسقة. إن الفهم الشامل لعملية معايرة جهاز إرسال الضغط ضروري لمحترفي الأجهزة.
قبل الشروع في المعايرة، قم بتجميع الأدوات والمعدات اللازمة للإجراء.
ويشمل ذلك بشكل عام:
ضع في اعتبارك محول الضغط المطلق FKA المراد معايرته بمقياس 0-760 torr.
أولاً، قم بعزل محول الضغط المطلق بعناية من سائل العملية عن طريق إغلاق صمام العزل أو المشعب.
بعد ذلك، افتح صمام التسييل أو قم بفك صمام التسييل لتخفيف أي ضغط في شفاه المستشعر.
هذا أمر بالغ الأهمية لضمان معايرة آمنة ودقيقة.

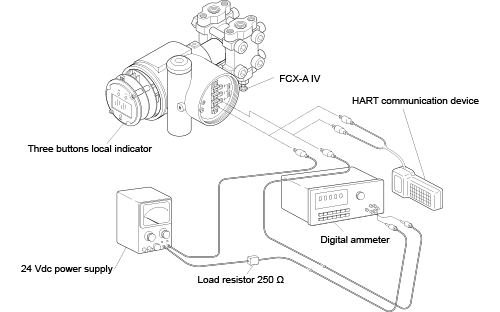

قم بتشغيل محول الضغط باستخدام مصدر الطاقة 24Vdc باستخدام الكابلات.
الآن قم بتوصيل مولد الضغط بمنفذ الضغط NPT لجهاز إرسال الضغط المطلق.
تحقق من أن الوصلة محكمة وخالية من التسرب.
بعد ذلك، قم بتوصيل خرج المستشعر 4-20 مللي أمبير بجيب HART.
قم بإجراء التوصيل بالمستشعر، مما سيتيح لك تكوين المعلمات وضبط الإخراج.
قم بإنشاء تفريغ باستخدام مضخة تفريغ أو أي مصدر ضغط آخر لمحاكاة الضغط المرجعي (0 PSIA أو 0 بارا أو 0 تور) لمعايرة الضغط المطلق.
التفريغ ضروري لأن أجهزة إرسال الضغط المطلق تقيس الضغط بالنسبة للضغط الجوي.
تأكد من أن الضغط المطبق مستقر وراقب قراءات mA على مقياس الضغط أو جهاز المعايرة.
بمجرد تطبيق الضغط المرجعي للتفريغ، قارن خرج جهاز الإرسال بالمللي أمبير (4,000 مللي أمبير) بالضغط المطبق (0 تور).
باستخدام جهاز اتصال HART أو برنامج مع مودم التكوين، قم بمعايرة قيمة النطاق الأدنى (LRV).
باستخدام مولد الضغط، قم بمحاكاة الضغط المقابل للقيمة العليا لنطاق القياس (URV) لمستشعر الضغط المطلق.
وبمجرد تطبيق الضغط المرجعي، قارن خرج جهاز الإرسال بالمللي أمبير (20,000 مللي أمبير) بالضغط المطبق (في مثالنا 760 تور).
باستخدام جهاز اتصال HART أو برنامج مع مودم التكوين، قم بمعايرة هذه القيمة.
الآن قم بالضغط بزيادات قدرها 25%.
استمر في مراقبة قراءات mA على المؤشر الرقمي أو جهاز معايرة الضغط.
قم بتسجيلها لكل خطوة ضغط مطبقة من 0 إلى 100% من المدى المعاير.
في كل خطوة ضغط، اترك وقتًا كافيًا حتى تستقر القراءة.
تحقق من أن الدقة تتوافق مع مواصفات الشركة المصنعة (+/- 0.1% لمستشعر الضغط المطلق FKA).
اطبع سجل المعايرة واحتفظ به كمرجع.
عند اكتمال التعديلات، حرر الضغط المطبق بواسطة صمام التسييل وأغلقه مرة أخرى.
افصل مولد الضغط ومصدر الطاقة وجهاز اتصال HART وأي معدات أخرى متصلة بجهاز الإرسال.
أعد تركيب جهاز إرسال الضغط على العملية وافتح صمام العزل لاستئناف التشغيل.
تضمن المعايرة المنتظمة أن يحافظ جهاز الإرسال على مستوى دقته، وتجنب أي اختلافات في القياسات والتحكم في العملية.
قد يعتمد تواتر المعايرة على عوامل مختلفة، مثل ظروف التشغيل وتوصيات الشركة المصنعة لمستشعر الضغط.
قد تتطلب بعض الصناعات معايرة أكثر تواترًا بسبب طبيعة عملياتها وبيئتها.
يمكن معايرة حساسات الضغط في الميدان باستخدام معدات معايرة محمولة.
ومع ذلك، لمزيد من الدقة والأداء الأمثل، يمكن أن يوفر إرسال المستشعر إلى مختبر معايرة مزايا إضافية. ستتم المعايرة بعد ذلك في جو محكوم (درجة الحرارة والرطوبة والضغط الجوي).
يقيس جهاز إرسال الضغط المطلق الضغط بالنسبة إلى الفراغ (الصفر المطلق)، بينما يقيس مستشعر الضغط النسبي الضغط بالنسبة إلى الضغط الجوي.
من خلال معايرة مستشعرات الضغط المطلق، يمكنك ضمان أن تظل أدوات القياس الخاصة بك دقيقة وموثوقة، مما يساهم في التشغيل الآمن والفعال لعملياتك الصناعية.
