أيًا كان مجال عملك، فإن قياس الضغط الأكثر دقة يعني منتجًا نهائيًا عالي الجودة وخطوط إنتاج أكثر أمانًا وكفاءة.
تتأثر دقة مجسات الضغط بالعديد من المعلمات التي يمكن أن تقلل من دقة القياس في العمليات الصناعية. وهذا بدوره يمكن أن يؤدي إلى تدهور جودة المنتجات النهائية في خطوط الإنتاج. من المهم أن تكون على دراية بهذه العوامل حتى تتمكن من اتخاذ خطوات للحد منها. ولكن ما هي العوامل التي تجعل قياساتك غير دقيقة؟ وما الخطوات التي يجب عليك اتخاذها للحد من تأثيرها على أجهزة الاستشعار لديك؟
يتم تعويض محولات الضغط من فوجي إلكتريك لتجنب تأثير هذه العوامل والحصول على قياسات موثوقة ودقيقة دون تدهور.
نوضح في هذه المقالة العوامل السبعة التي تؤثر على دقة أجهزة استشعار الضغط.

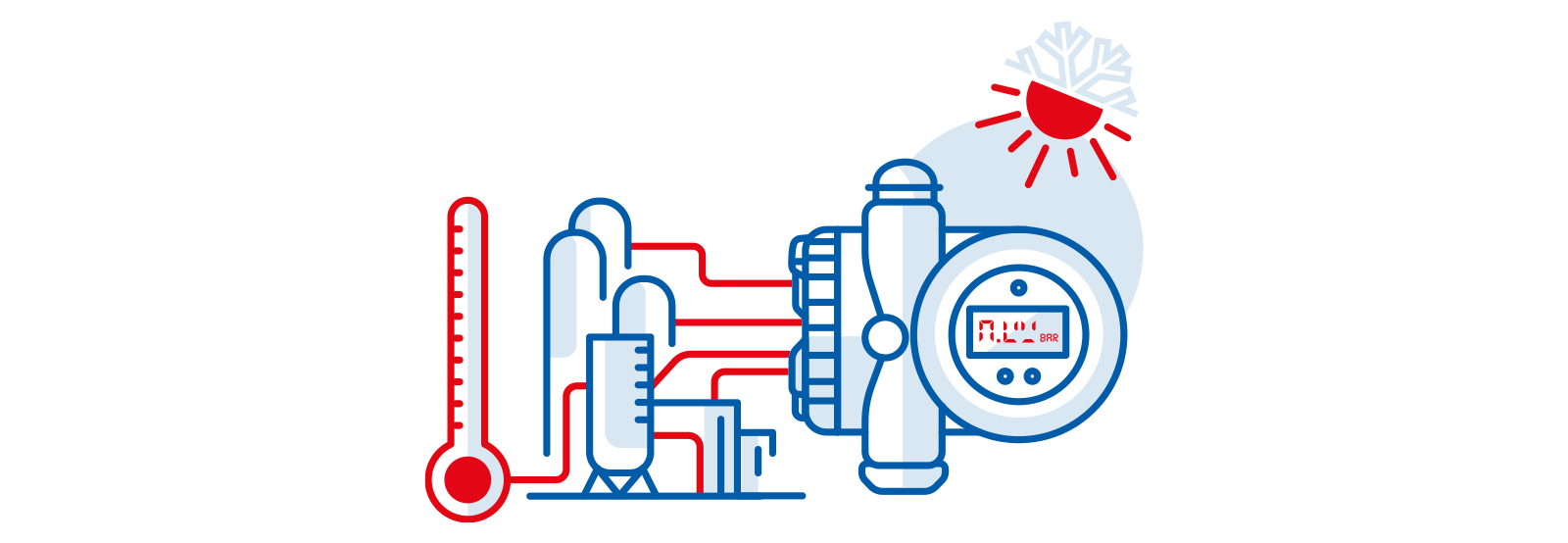

درجة الحرارة المحيطة ودرجة حرارة السائل هما عاملان يؤثران على دقة حساس الضغط. كل مجس له تفاوتات درجة الحرارة الخاصة به. يؤدي نطاق درجة الحرارة إلى اختلافات في دقة الحساس. وكلما كانت درجة الحرارة المحيطة أو درجة حرارة العملية أكثر تطرفًا، كانت دقة الحساس أقل. عند اختيار حساس الضغط الخاص بك، من المهم التحقق من أن نطاقات درجة حرارة حساس الضغط مناسبة لتطبيقك.
يتم تعويض درجة حرارة بعض محولات الضغط أثناء التصنيع على نطاق درجة حرارة محددة لتجنب التغيرات في درجات الحرارة التي قد تؤثر سلبًا على الدقة. عند اختيار المورد الخاص بك، ابحث عن جهاز مزود بوظيفة تعويض درجة الحرارة.

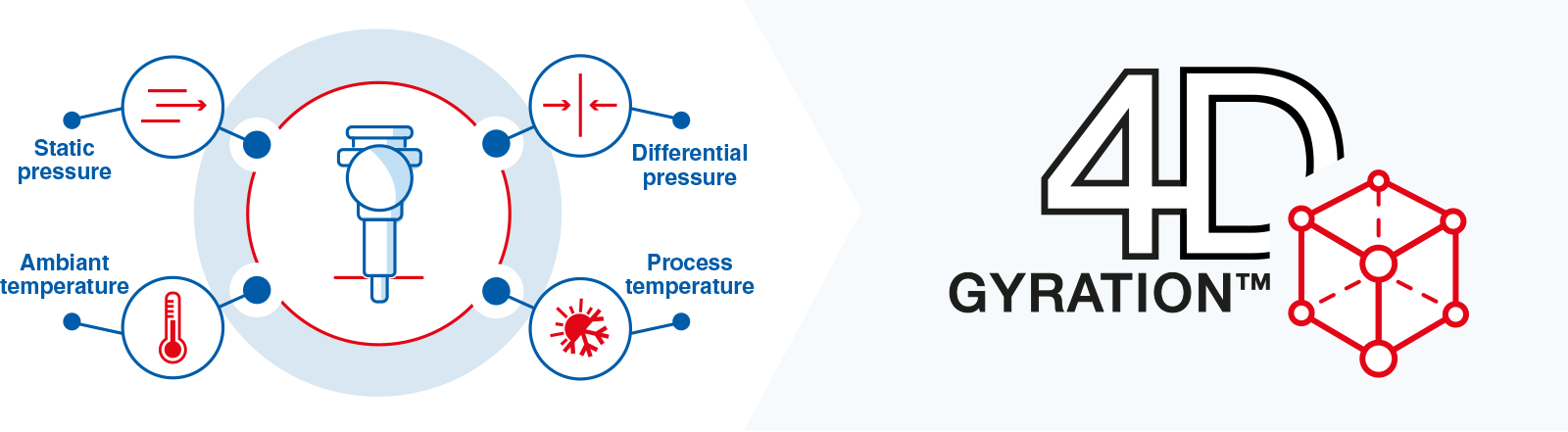

تتميز محولات الضغط من Fuji Electric بتقنية Giration 4DTM" الفريدة من نوعها، والتي تضمن قياسات دقيقة باستمرار بغض النظر عن الاختلافات في درجة الحرارة المحيطة والضغط الساكن.
يقيس حساس الضغط التفاضلي الفرق في الضغط بين نقطتي قياس، مقارنةً بحساس الضغط النسبي (الذي يقيس بالنسبة للضغط الجوي) أو حساس الضغط المطلق (الذي يقيس بالنسبة للفراغ).

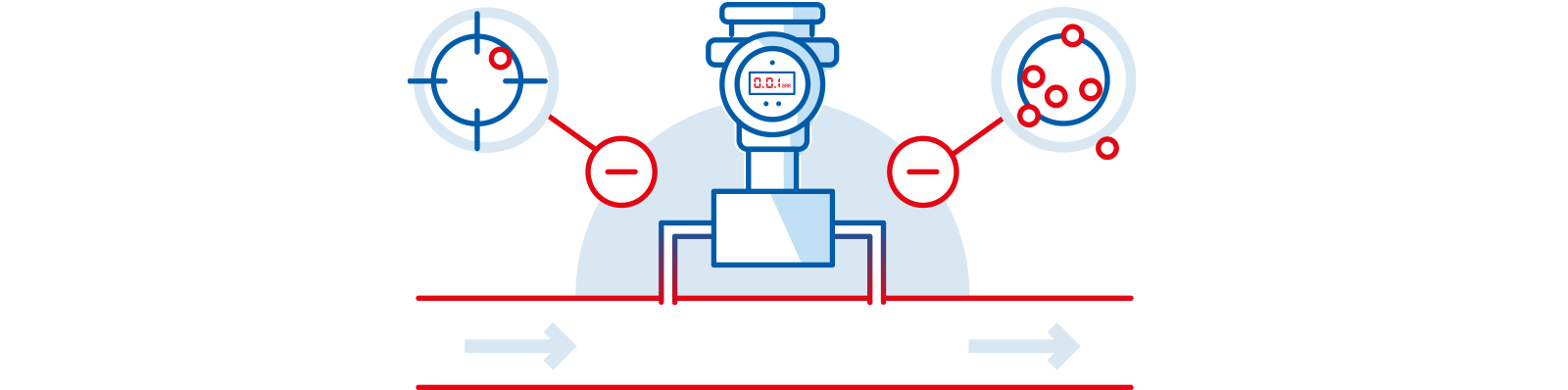

الضغط الساكن، المعروف أيضًا باسم ضغط الخط، هو الضغط في الأنبوب أو العملية. ينطبق ضغط العملية هذا على كل من صنابير الضغط على جهاز الإرسال التفاضلي.
عندما تكون كلتا حنفيات الضغط في مستشعر الضغط التفاضلي عند الضغط الجوي، يكون الضغط المقيس بواسطة المستشعر صفرًا. إذا تم تطبيق ضغط أعلى متطابق بنفس الطريقة على كلا المدخلين، فإن الضغط المقيس يكون صفرًا أيضًا من الناحية النظرية. من الناحية العملية، يؤثر الضغط الساكن على دقة حساسات الضغط التفاضلي.
يؤثر ضغط الخط تأثيرًا سلبيًا على دقة القياس وقابلية التكرار. يمكن أن يؤثر الضغط الساكن على نقطة الصفر لجهاز الإرسال وكذلك على نطاق القياس. يمكن أن تساعد المعايرة الميدانية في التخلص من تأثيرات الضغط الساكن في العملية.
يتم تعويض الضغط التفاضلي لمحولات الضغط التفاضلي من فوجي إلكتريك بضغط ثابت وقت التصنيع لتجنب الأخطاء التي قد تجعل محول الطاقة غير دقيق. عند اختيار المورد الخاص بك، ابحث عن جهاز مزود بوظيفة تعويض الضغط الساكن.
يجب أخذ الضغط الساكن في الاعتبار عند اختيار جهاز إرسال الضغط التفاضلي. هذه لها حد أقصى للضغط الساكن المسموح به والذي يجب عدم تجاوزه.

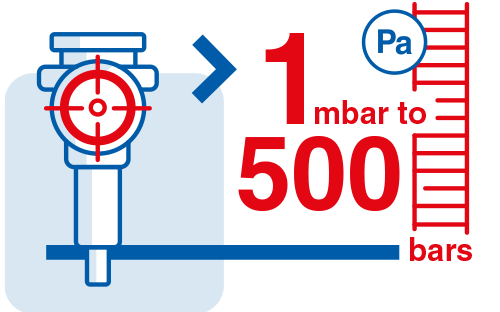

تختلف دقة القياس وفقًا لمقياس القياس المضبوط على جهاز الإرسال.
يحدد النطاق الديناميكي لجهاز استشعار الضغط الحد الأدنى لنطاق القياس القابل للتعديل بالنسبة لنطاق الضغط الكلي لجهاز الإرسال. وتُعد نسبة قابلية النطاق هذه عاملاً حاسمًا عند اختيار حساس الضغط.
إذا كانت مجموعة المقاييس خارج النطاق الديناميكي، تتدهور دقة القياس.
تتمتع محولات الضغط من Fuji Electric بمدى ديناميكي عالٍ يبلغ 1:100 مما يسمح بضبط مقاييس الضغط المنخفض دون التأثير على دقة القياس. يوصى باختيار حساسات ضغط ذات نطاق مقياس كلي قريب قدر الإمكان من الضغط الفعلي المراد قياسه.
تتدهور دقة أجهزة القياس مثل أجهزة استشعار الضغط بمرور الوقت.
فعلى سبيل المثال، تنحرف نقطة الصفر في المستشعر على مدار الأشهر، مما يؤثر على دقة قياس الضغط. ولتعويض هذه الظاهرة، يمكن معايرة أجهزة قياس الضغط هذه بانتظام باستخدام شركة معايرة أجهزة القياس. توفر مستشعرات الضغط من Fuji Electric ثباتًا ممتازًا طويل الأجل بنسبة ± 0.1% على مدار 5 سنوات. وهذا يضمن لك قياسًا دقيقًا بمرور الوقت ويتيح لك المباعدة بين فترات المعايرة وتقليل تكاليف الصيانة.

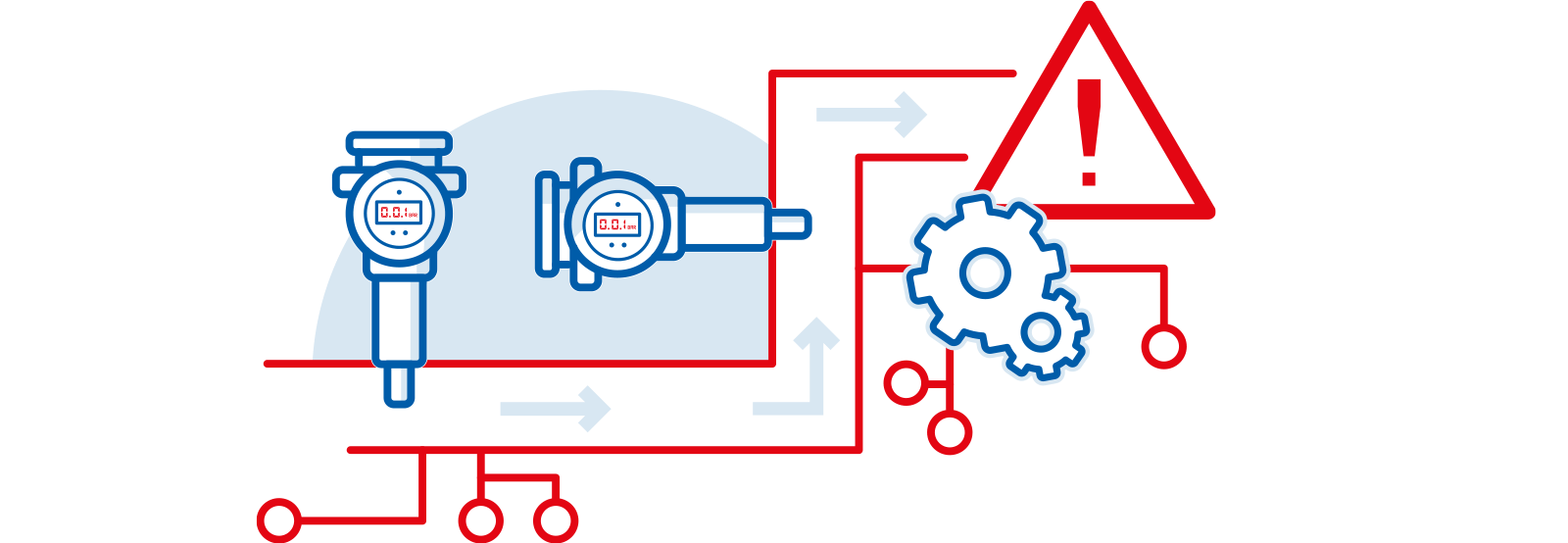

يؤثر موضع التركيب على نقطة الصفر لمستشعر الضغط. حتى إذا تمت معايرة مستشعرات الضغط في المصنع، فقد تتم ملاحظة إزاحة القياس بسبب موضع التركيب في الموقع بعد التركيب. وقد يؤدي ذلك إلى قياس ضغط غير دقيق. يحدث هذا التأثير بسبب وزن الزيت الذي يملأ خلية القياس.

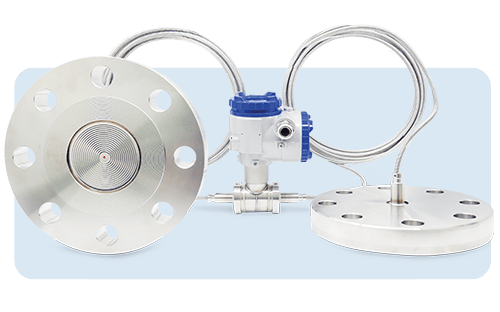

بالنسبة لحساسات الضغط المزودة بفواصل، قد يكون هذا التأثير أكثر وضوحًا بسبب زيادة حجم الزيت في الحساس. ليس لموضع التركيب أي تأثير على نطاق المقياس.
المعايرة الميدانية ضرورية لإزالة أي إزاحة صفرية ناتجة عن تأثير موضع التركيب. وعادة ما تكون محولات الضغط مزودة بمسمار ضبط ومشعب لهذا الغرض.
يمكن إعداد مستشعرات الضغط الذكية المزودة ببروتوكول HART باستخدام جهاز اتصال محمول باليد أو جهاز كمبيوتر شخصي يقوم بتشغيل برنامج تهيئة مع مودم HART®.

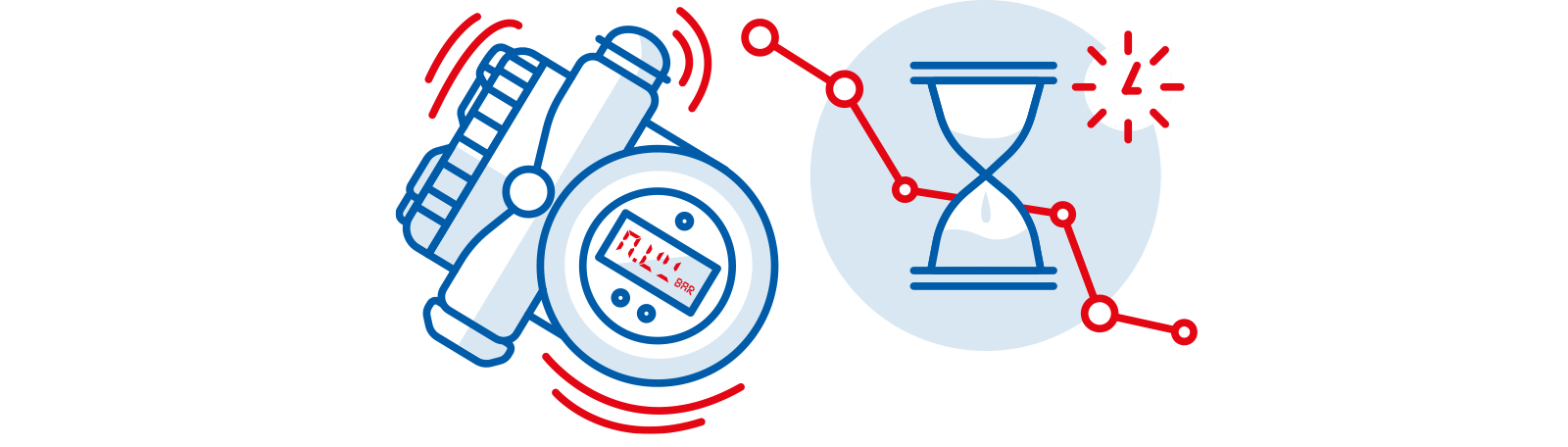

يمكن أن تتأثر خلايا القياس في أجهزة إرسال الضغط بالاهتزازات في المعدات الصناعية. للاهتزاز تأثير على دقة القياس. وفي بعض الحالات، يمكن أن يؤدي إلى تلف جهاز الإرسال أو تقصير عمره التشغيلي.
تم اختبار محولات طاقة فوجي إلكتريك للضغط من قبل مختبرات مستقلة عند مستويات اهتزاز عالية جدًا للتحقق من دقتها ومتانتها. من الجيد أن تطلب من الشركة المصنعة للمستشعر نتائج الاختبار للتأكد من أن تركيباتك مقاومة للاهتزاز.

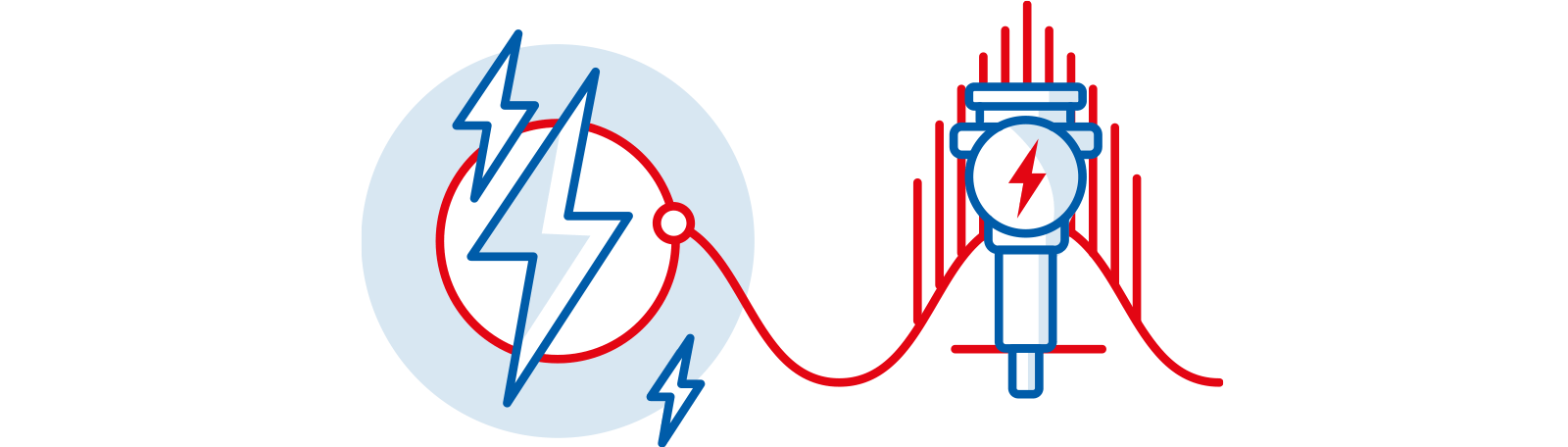

يتم تزويد حساسات الضغط بجهد 24 فولت تيار مستمر. ومع ذلك، يمكن أن تعمل عادةً على نطاق جهد أوسع. يمكن أن يؤثر الجهد غير الصحيح أو تغيرات الجهد غير الصحيحة على القياس، أو حتى تدمير المستشعر في حالة الجهد الزائد.
من المستحسن استخدام مصدر طاقة معزول ومستقر ومنظم لتجنب عدم دقة القياس. تتمتع أجهزة إرسال الضغط من Fuji Electric بمدىواسع لإمداد الطاقة من 10.5 فولت تيار مستمر إلى 45 فولت تيار مستمر لضمان الحد الأدنى من تأثير جهد الإمداد على دقة القياس.
عند اختيار مورد مستشعر الضغط الخاص بك :

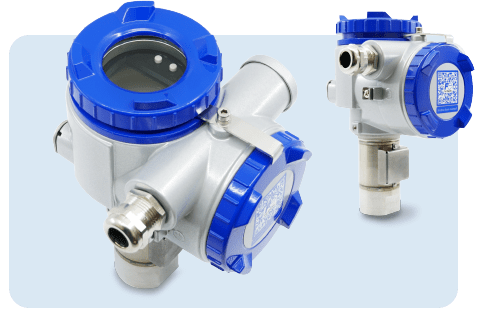

من خلال اختيار محول الضغط FCX من فوجي إلكتريك، يمكنك ضمان دقة قياسات الضغط في عملياتك الصناعية. ستعمل مصانعك ومرافقك بشكل أكثر أمانًا وكفاءة، مما يؤدي إلى إنتاج منتجات عالية الجودة وتقليل وقت التوقف عن العمل. يمكنك الاعتماد على موثوقية ومتانة محولات الضغط من فوجي إلكتريك لقياس دقيق وقابل للتكرار.
للحصول على دقة القياس المثلى، يمكن للفنيين لدينا تشغيل أجهزة استشعار الضغط الخاصة بك. ويمكنك التأكد من أن معداتك جاهزة للاستخدام وأن التركيبات الخاصة بك تبدأ في أفضل الظروف الممكنة.
