شاشة عرض رقمية صناعية

شاشات العرض الرقمية الصناعية

تتميز المنتجات في مجموعة شاشات فوجي إلكتريك بشاشة عالية الجودة لعرض القياسات وقراءتها ولضمان أمن المعلومات.

يتميز التصميم القوي لنماذج الأدوات هذه بكتل طرفية قابلة للتوصيل ومجموعة واسعة من الوظائف، ويتكيف التصميم القوي لنماذج الأدوات هذه مع جميع العمليات الصناعية ومعدات الموقع، في أي بيئة ومهما كانت احتياجاتك.

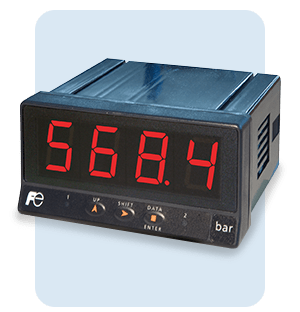

خصائص العرض الرقمي

• مؤشر رقمي إلكتروني LED عالي الوضوح ب 10,000 نقطة عالية الوضوح
• شاشة عرض مكونة من 4 أرقام بأحرف حمراء بارتفاع 20 مم
• مقاس 48 مم × 96 مم × 60 مم × 60 مم,
• تركيب اللوحة، مقدمة الخزانة
• مزود طاقة عالمي من 115 إلى 230 فولت تيار متردد أو 12 فولت تيار مستمر أو 24 فولت تيار مستمر
• حماية المؤشر ولوحة المفاتيح: IP65
• برمجة الجهاز باستخدام لوحة المفاتيح

إشارات الإدخال المتاحة

• مدخل المعالجة ± 10 فولت، ± 20 مللي أمبير ومقياس الجهد (مع مصدر طاقة المستشعر)
• المدخلات مستشعر درجة الحرارة Pt100 (3 أسلاك) (IEC 60751)
• مدخل Pt1000 (2 سلكين)
• المدخلات مستشعر درجة الحرارة المزدوجة الحرارية ي، ك، ر (iec 60584-1)
• مقياس التردد/مدخلات مقياس سرعة الدوران (مستشعر مغناطيسي، NaMUR، مشفر، PNP، NPN، ملامس، H.T)

الخيارات

• 2 مخرجات مرحل SPDT 8 أمبير لرسائل الإنذار العالية والمنخفضة

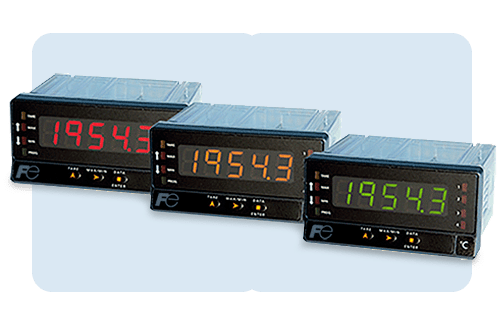

خصائص العرض الرقمي

• شاشة عرض رقمية ملونة LED عالمية مزودة بشاشة عالية الوضوح ب 20,000 نقطة
• تركيب اللوحة، مقدمة الخزانة
• المقاس: الارتفاع 48 مم × 96 مم × 60 مم × الارتفاع 48 مم × 96 مم × 60 مم
• إمداد الطاقة 115/230 فولت تيار كهربائي أو 21/53 فولت تيار كهربائي و10-70 فولت تيار مستمر
• حماية المؤشر ولوحة المفاتيح: IP65
• برمجة الجهاز عبر لوحة المفاتيح أو الكمبيوتر الشخصي

إشارات الإدخال المتاحة

• المدخلات العامة: 0/10 فولت، 4-20 مللي أمبير، ± 10 فولت، ± 20 مللي أمبير، ± 15/30/150 مللي أمبير، مستشعر درجة الحرارة Pt100، مستشعر درجة الحرارة المزدوجة الحرارية J، K، T، مقياس الجهد
• العداد، ومقياس سرعة الدوران، وساعة الإيقاف، ومقياس التردد (مستشعر مغناطيسي، وNAMUR، ومشفّر، وPNP، وNPN، وملامس، وHT)
• مقياس الفولتميتر الرقمي ومقياس التيار (TRMS) (الجهد 2/20/200/600 فولت تيار مستمر و50/60/100 فولت تيار مستمر، التيار 200 مللي أمبير، 1 أمبير و5 أمبير)
• 3 مدخلات مع 12 وظيفة منطقية قابلة للبرمجة
• 2 مستويات تباين (شدة قابلة للتعديل)
• الحجب الكلي أو الجزئي لبرامج السلامة

الخيارات

• مزود طاقة جهاز الإرسال الحلقي الخارجي (24 فولت - 6 مللي أمبير أو 10 فولت / 5 فولت - 60 مللي أمبير),
• 2 × 8 أمبير مخرجات مرحل لنسخ الإنذارات (عالية ومنخفضة),
• 4 × 5 أمبير مخرجات مرحل للتغذية المرتدة للإنذار,
• 1 خرج التغذية الراجعة للجهد (0-10 فولت تيار مستمر) أو التيار (4-20 مللي أمبير),
• وصلة رقمية RS232C، RS485 (بروتوكول اتصال MODBUS RTU أو بروتوكول اتصال Ethernet) لنقل البيانات

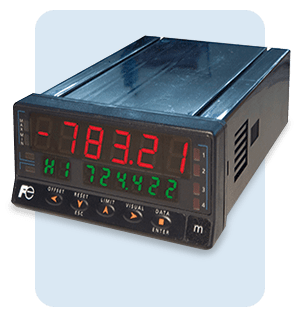

ميزات الشاشة الرقمية القابلة للبرمجة

• شاشة LED مزدوجة عالية الوضوح ومزودة بمصابيح LED مزدوجة ذات 100,000 نقطة لمجمل التكامل,
• مقاس 48 مم × 96 مم × 120 مم × 120 مم,
• مثبتة على لوحة، تركيب أمامي للخزانة
• مصدر طاقة 115 إلى 230 فولت تيار متردد أو 24-48 فولت تيار متردد,
• حماية المؤشر ولوحة المفاتيح: IP65
• برمجة الجهاز عبر لوحة المفاتيح أو الكمبيوتر الشخصي

أنواع المدخلات المتاحة

• مدخلات عالمية ±1 فولت، ±10 فولت، ±1/20 مللي أمبير، ±15/30/60/300 مللي أمبير، مستشعر درجة الحرارة Pt100، مستشعر درجة الحرارة المزدوجة الحرارية J، K، T، R، S، B، مقياس الجهد
• مقياس التردد، مقياس سرعة الدوران، عداد، عداد، جهاز قياس التردد، عداد، جهاز قياس التردد، عداد، جهاز قياس التردد، عداد، جهاز قياس التردد (مغناطيس. 120mVac، NaMUR، مشفر، PNP، NPN، ملامس، جهد 600Vac)

الخيارات

• مزود طاقة جهاز الإرسال الحلقي الخارجي (24 فولت - 6 مللي أمبير أو 10 فولت / 5 فولت - 60 مللي أمبير),
• 2 × 8 أمبير مخرجات مرحل لنسخ الإنذارات (عالية ومنخفضة),
• 4 مخرجات مرحل 4 × 5 أمبير لردود فعل الإنذار,
• 1 خرج التغذية الراجعة للجهد (0-10 فولت تيار مستمر) أو التيار (4-20 مللي أمبير),
• وصلة رقمية لشبكة RS232C، RS485 (بروتوكول الاتصال MODBUS RTU)
