يعد مقياس التدفق الكهرومغناطيسي مع جهاز الإرسال M1000 أحد أفضل الحلول لقياس التدفق السائل ثنائي الاتجاه للسوائل ذات الموصلية > 5 ميكروسكسل/سم (> 20 ميكروسكسل/سم للمياه المنزوعة المعادن).
إنه تعني النسبة الممتازة بين السعر والأداء أنه يمكن تكييفها مع مجموعة واسعة من التطبيقات الصناعية.
يتم عرض جميع المعلومات مثل معدل التدفق اللحظي والحجم الإجمالي ورسائل الإنذار على مؤشر LCD بإضاءة خلفية. يحتوي المحول على عدد كبير من المدخلات/المخرجات وواجهات الاتصال بشكل قياسي، مما يتيح له تلبية جميع المتطلبات.

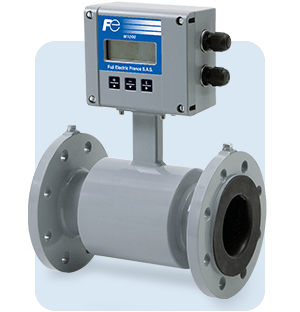

يأتي مقياس التدفق الكهرومغناطيسي M1000 في غلاف من الألومنيوم مع حماية IP67. وهذا يسمح باستخدامه في الهواء الطلق في الظروف البيئية القاسية. وقد تم تطوير إصدار مقياس التدفق الكهرومغناطيسي M1000 المزود بغطاء من الفولاذ المقاوم للصدأ خصيصًا للتطبيقات في صناعة الأغذية.
مرونة الغذاء والطاقة
يعد مصدر الطاقة جزءًا أساسيًا من أي جهاز قياس، ويوفر مقياس التدفق هذا خيارًا واسعًا. مع نطاق إمداد طاقة يتراوح من 92 إلى 275 فولت تيار متردد عند 50/60 هرتز، ويتطلب أقل من 10 فولت أمبير، أو خيار إمداد طاقة من 9 إلى 36 فولت تيار مستمر، فهو مناسب لمجموعة متنوعة من البيئات الصناعية.
مخرجات متعددة لتحقيق أقصى قدر من التكيف
يوفر مقياس التدفق خرجًا تناظريًا من 0/4 إلى 20 مللي أمبير، مع مقاومة خرج أقل من 800 أوم. يوفر الخرج المنطقي/التردُّد مخرجين "جامع مفتوح" غير نشطين مع خيارات من 0 إلى 100 هرتز حتى 10000 هرتز. يمكن أن تكون هذه المخرجات نشطة حتى عندما لا يكون المخرج التماثلي قيد الاستخدام، مما يوفر أقصى قدر من المرونة. بالإضافة إلى ذلك، يمكن تهيئة الخرج 2 كمخرج SSR بسعة تصل إلى 230 فولت تيار كهربائي/500 مللي أمبير.
وظائف متقدمة للتحكم الدقيق
تتضمن وظائف الإخراج المنطقي إنذارات الحد الأدنى/الحد الأقصى، والإعداد المسبق، ومؤشر اتجاه التدفق ورسائل الخطأ، مما يوفر تحكمًا مفصلاً وتعليقات في الوقت الفعلي على ظروف التدفق.
اكتشاف الأنبوب الفارغ والبرمجة البديهية
يتم توفير الكشف عن الأنبوب الفارغ بواسطة قطب كهربائي منفصل، مما يضمن أقصى قدر من الموثوقية حتى في الظروف الصعبة. تم تبسيط برمجة مقياس التدفق بفضل ثلاثة أزرار للوحة الأمامية، مما يتيح سهولة الوصول إلى الوظائف المتقدمة.
واجهة اتصال متعددة الاستخدامات
لتلبية احتياجات الاتصال الحديثة، يوفر مقياس التدفق مجموعة متنوعة من واجهات الاتصال. بدءًا من RS232 إلى RS422/RS485 Modbus®RTU كمعيار قياسي، إلى خيارات مثل HART™ وM-Bus وETHERNET (Modbus®TCP/IP)، فهو يوفر أقصى قدر من التوافق مع أنظمة التحكم الصناعية.
نطاق قياس واسع ودقة استثنائية
مع نطاق قياس يتراوح من 0.03 إلى 12 م/ثانية، يضمن مقياس التدفق تغطية كاملة للمتطلبات الصناعية. يتم الحفاظ على الدقة في حدود 0.3% ± 2 مم/ثانية من قيمة التدفق المقاس، مما يوفر موثوقية لا مثيل لها في مجموعة متنوعة من سيناريوهات التطبيق.
متينة وسهلة الاستخدام
يتم وضع مقياس التدفق في حاوية قوية من الألومنيوم المصبوب مع حماية IP67، مما يجعله مناسبًا للاستخدام في مجموعة متنوعة من الظروف البيئية. توفر شاشة LCD الرسومية ذات الإضاءة الخلفية رؤية مثالية، حيث تعرض معدل التدفق الحالي ومقياسين وحالة النظام.
تصميم متين للظروف القاسية
مع غدد الكابلات M20 لإمداد الطاقة والمخرجات، وكابل حساس محمي بشكل جيد، تم تصميم مقياس التدفق ليتحمل درجات الحرارة المحيطة التي تتراوح من -20 درجة مئوية إلى +60 درجة مئوية.
الأقطار المتاحة: من DN 6 إلى DN 500
الضغط الاسمي: من PN 10 إلى PN 100
| النوع | القطر | درجة حرارة السوائل |
|---|---|---|
| نيوبرين | DN 25 إلى 500 | من 0 إلى 80 درجة مئوية |
| مطاط صلب | DN 25 إلى 500 | من 0 إلى 80 درجة مئوية |
| الاتحاد الفلسطيني لكرة القدم | DN 6 إلى 10 | -40 إلى 0 +150 درجة مئوية |
| PTFE | DN 15 إلى 500 | -40 إلى +150 درجة مئوية |
| هالار | DN 300 إلى 500 | -40 إلى +150 درجة مئوية |
أقطاب هاستيلوي، أو تانتالوم، أو أقطاب بلاتينية/ذهبية أو بلاتينية/ذهبية أو بلاتينية/روديوم، توصيلات شفة إلى DIN، وANSI، وJIS، وJIS، وAWA، وما إلى ذلك، الأبعاد إلى ISO 13359، قطب كهربائي فارغ من الرصاص، أقطاب أرضية من نفس مادة الأقطاب، ألواح أرضية اختيارية، حماية اختيارية IP67 أو IP68.
الأقطار المتاحة: DN 25 إلى DN 100,
تصنيف الضغط: PN 40,
بطانة PTFE,
درجة حرارة السوائل : -40 إلى +150 درجة مئوية,
أقطاب هاستيلوي أو التنتالوم أو البلاتين/الذهب أو البلاتين/الروديوم,
حماية اختيارية IP65 أو IP68.

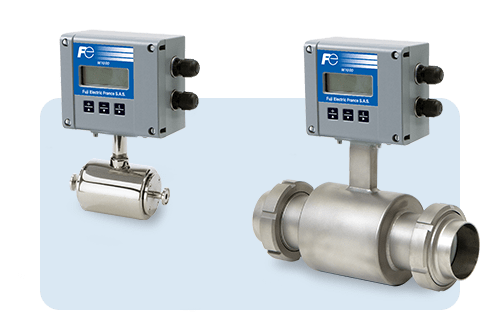

الأقطار المتاحة: من DN 10 إلى DN 100,
تصنيف الضغط: PN40,
طلاء PTFE,
أقطاب هاستيلوي أو التنتالوم أو البلاتين/الذهب أو البلاتين/الروديوم,
هيكل من الفولاذ المقاوم للصدأ,
وصلات ثلاثية المشبك، ISO 2852 أو SMS DIN 11851,
حماية اختيارية IP65 أو IP68.
