تعد قابلية المدى وديناميكيات القياس من الخصائص الأساسية لمستشعرات الضغط. وببساطة، تشير قابلية المدى إلى نسبة الحد الأقصى للضغط إلى الحد الأدنى للضغط الذي يمكن لمحول الضغط قياسه بدقة. تشير ديناميكيات القياس، التي غالبًا ما تكون مرادفًا لقابلية القياس، على وجه التحديد إلى السعة القصوى لجهاز القياس بالنسبة إلى الحد الأدنى من قدرته القابلة للقياس.
هل تتساءل عن معنى مصطلحي"قابلية المدى" و"ديناميكيات القياس" في مستشعر الضغط؟ هل تبدو هذه المصطلحات التقنية مربكة بالنسبة لك وتبحث عن بعض التوضيحات؟
في هذه المقالة، سوف نتعمق في فهم قابلية المدى وديناميكيات القياس في حساسات الضغط. سنشرح ما تعنيه هذه المصطلحات وسبب أهميتها وكيفية تأثيرها على تشغيل مستشعر الضغط.
كما سنستكشف أيضًا المفاهيم ذات الصلة مثل قدرات الضغط القصوى والدنيا، وأهمية مدى القياس وكيف يمكن تطبيق مفاهيم قابلية المدى وديناميكيات القياس.
تعد قابلية القياس، والمعروفة باسم ديناميكيات القياس، معلمة حاسمة في أنظمة التحكم، خاصة عندما يتعلق الأمر بمستشعرات ضغط المعالجة. وسواء كان الأمر يتعلق بديناميكية قياس محول الضغط التفاضلي أو محول الضغط النسبي أو محول الضغط المطلق، فهي معادلة بسيطة تقارن بين أقصى مدى قابل للقياس لجهاز ما مع أدنى مدى قابل للقياس.
وغالبًا ما يتم التعبير عن هذه النسبة في صورة رقم مثل 3:1 أو 5:1 أو حتى 100:1، مما يشير إلى أن المستشعر قادر على قياس الضغوط بدقة في هذا النطاق. على سبيل المثال، في المستشعر الذي تبلغ ديناميكية قياسه 5:1، إذا كان الحد الأقصى للضغط (الحد الأعلى) الذي يمكنه قياسه هو 100 وحدة، فيمكنه القياس بدقة حتى 20 وحدة، وهو الحد الأدنى.

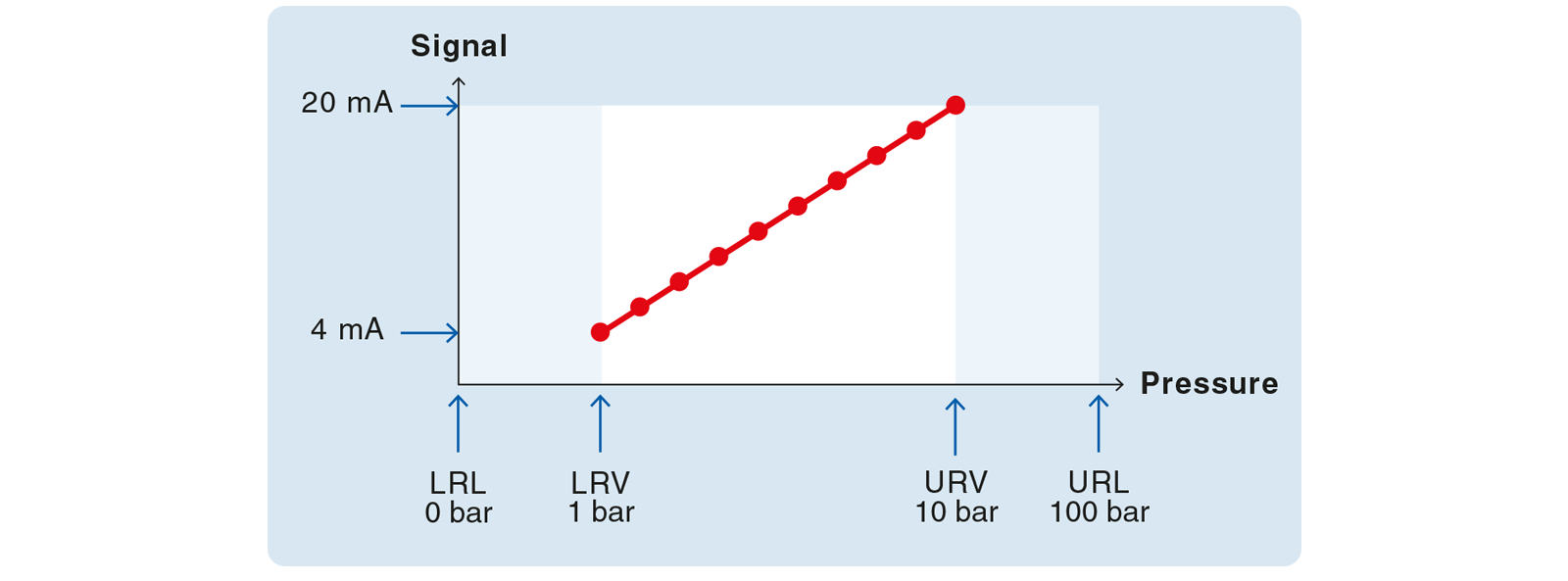

القياس القياس هو نطاق الضغط الأقصى الذي يمكن أن يعمل عليه حساس الضغط. ويمتد من الحد الأدنى للضغط (الحد الأدنى لنطاق القياس)إلى الحد الأقصى للضغط (الحد الأعلى لنطاق القياس) الذي يمكن لخلية مستشعر الضغط قياسه، على سبيل المثال من 0 إلى 100 بار.
يشير الحد الأعلى لنطاق القياس (URL) إلى أعلى ضغط تم تصميم المستشعر لقياسه، ضمن الحد الأعلى للخلية.
يشير الحد الأدنى لنطاق القياس الأدنى (LRL) إلى أدنى ضغط تم تصميم المستشعر لقياسه، ضمن الحد الأدنى لنطاق القياس الأدنى للخلية.
قيمة النطاق العلوي (URV) هي الحد الأقصى للضغط الذي تمت معايرة أو ضبط محول الطاقة على أقصى ضغط له. وهي تتوافق مع أعلى نقطة على مقياس الخرج، مثل نقطة 20 مللي أمبير في إشارة خرج من 4 إلى 20 مللي أمبير.
قيمة النطاق الأدنى (LRV) هي الحد الأدنى للضغط الذي تتم عنده معايرة أو ضبط محول الطاقة الضغط. وهي تتوافق مع أدنى نقطة على مقياس الخرج، مثل نقطة 4 مللي أمبير في إشارة خرج من 4 إلى 20 مللي أمبير.
نطاق القياس المعاير أونطاق القياس المضبوط هو نطاق التشغيل الذي يساوي قيمة نطاق القياس الأعلى (URV) - قيمة نطاق القياس الأدنى (URL). وهو مكافئ لإشارة الخرج التماثلي من 4 إلى 20 مللي أمبير.
ديناميكيات القياس أو قابلية القياس (TD) لمحول طاقة الضغط عن طريق قسمة الحد الأقصى للضغط الذي يمكن للجهاز قياسه (الحد الأعلى لنطاق قياس URL) على الحد الأدنى لنطاق القياس الذي يمكنه قياسه بدقة (الحد الأدنى لنطاق القياس).
من الناحية الحسابية :
ديناميكيات القياس (TD) = الحد الأعلى لنطاق القياس (URL) / الحد الأدنى لنطاق القياس (URV-LRV)
على سبيل المثال، لنفترض أن مستشعر ضغط معين له حد نطاق قياس علوي يبلغ 100 بار ونطاق قياس أدنى يبلغ 10 بار.
باستخدام المعادلة، ستكون ديناميكية القياس 100 بار/10 بار = 10:1.
ديناميكيات القياس, جانب أساسي في أي جهاز لقياس الضغطمثل تلك التي تحتوي على إشارة خرج من 4 إلى 20 مللي أمبير، تصف مدى الفرق بين أعلى نطاق قياس ممكن وأدنى نطاق قياس ممكن. تسمح ديناميكية القياس بتحديد نطاق قابل للتعديل ضمن نطاق القياس. وتعد هذه النسبة أساسية في تحديد النطاق الترددي الوظيفي لأجهزة الكشف وتلعب دورًا أساسيًا في مرونتها التشغيلية ودقتها.
تعتمد قابلية نطاق مستشعر ضغط معين على عدد من العوامل.
أحد أهم هذه العوامل هو الحد الأقصى للضغط الذي يمكن أن يتحمله المستشعر دون تلف أو فقدان الأداء، والمعروف باسم حد نطاق القياس الأعلى (URL). هذا هو الحد الأقصى لسعة الضغط التي يمكن للجهاز أن يعمل عندها بأمان.
هناك عامل مؤثر آخر هو الحد الأدنى للضغط، وهو الحد الأدنى لنطاق القياس (URL )، وهو أدنى مستوى ضغط يمكن للجهاز قياسه بدقة.
يعتمد هذان العاملان على خصائص خلية قياس المستشعر ولا يمكن تعديلها.
العامل الأخير هو نطاق قياس مستشعر الضغط، والذي له تأثير كبير على قابلية القياس وديناميكية القياس. يُعرَّف هذا النطاق القابل للقياس بأنه النطاق بين القيمة العليا لنطاق القياس المعاير أو المحدد (URV) والقيمة الدنيا لنطاق القياس المعاير أو المحدد.
يعد فهم قابلية النطاق وديناميكيات القياس أمرًا ضروريًا في العديد من التطبيقات التي تحتاج إلى مراقبة الضغط والتحكم فيه. ويكتسب هذا الأمر أهمية خاصة في أنظمة التحكم في السوائل والغاز، حيث يكون القياس الدقيق لمستويات الضغط والحفاظ عليها أمرًا بالغ الأهمية لنجاح العملية.
تعرف على كل ما تحتاج إلى معرفته حول قابلية النطاق وديناميكيات القياس لمحول طاقة الضغط، بما في ذلك كيفية تأثير هذه السمات على دقة وكفاءة نظام قياس الضغط.
يمكن أن يكون لاختيار محول طاقة الضغط بديناميكية القياس الصحيحة تأثير كبير على دقة القراءات، وبالتالي على الأداء العام للنظام. على سبيل المثال، إذا كان التطبيق الخاص بك يتطلب نطاق ضغط قابل للقياس والتحكم يتراوح بين 50 و100 وحدة، فلن يكون المستشعر ذو ديناميكية قياس 5:1 وأقصى معدل ضغط 500 وحدة مناسبًا. سيكون الحد الأدنى لضغطه القابل للقياس 100 وحدة، وهو ما لن يغطي الطرف الأدنى من النطاق المطلوب.
ومع ذلك، إذا كان التطبيق نفسه يستخدم حساسًا بديناميكية قياس 10:1 وضغطًا اسميًا أقصى قدره 500 وحدة، فإن الحد الأدنى للضغط القابل للقياس سيكون 50 وحدة، وهو ما سيغطي النطاق المطلوب تمامًا. وستكون النتيجة قراءات أكثر دقة وتحكم أفضل في العملية.
تلعب ديناميكيات القياس وقابلية القياس أيضًا دورًا مهمًا في المعايرة .
المعايرة هي عملية ضبط الخرج التماثلي لحساس الضغط بحيث يتوافق تمامًا مع الضغط المقيس. للقيام بذلك، تتم مقارنة الأداة بمعيار قياس مرجعي عن طريق توليد ضغط سوائل معروفة.
وتتكون هذه العملية من معايرة القيمة العالية (الحد الأقصى للضغط SPAN) والقيمة المنخفضة (الحد الأدنى للضغط ZERO) لجهاز الإرسال لضمان دقته.
تشير ديناميكية القياس إلى النطاق الذي يمكن من خلاله معايرة أو ضبط مستشعر الضغط. يمكن معايرة محول الضغط الذي يتمتع بديناميكية قياس أكبر بدقة أكبر على نطاق أوسع من الضغوط. وهذا يعني أن جهاز الإرسال الذي يتمتع بديناميكية قياس أكبر يوفر نطاقًا أوسع للمعايرة والضبط، مما يمنحه مرونة أكبر في مجموعة متنوعة من التطبيقات.
تتمثل إحدى السمات الأساسية لمستشعرات الضغط الذكية (SMART ) في استعدادها لإعادة ضبطها (إعادة ضبط النطاق) دون الحاجة إلى المعايرة. على عكس الأدوات التناظرية، التي لا يمكن إعادة ضبطها إلا بإعادة المعايرة، يمكن تعديل نطاق القياس أو مدى أجهزة الاستشعار الرقمية بعد التصنيع في المصنع، أو في الموقع، بعد التركيب الأولي.
في الأجهزة الرقمية، عادةً ما تكون المعايرة والقياس إعدادات منفصلة (أي أنه من الممكن تغيير مقياس جهاز إرسال الضغط الذكي دون الحاجة إلى إجراء إعادة معايرة كاملة).
لذلك إذا تغيرت متطلبات العملية الخاصة بك، يمكنك ضبط مدى جهاز إرسال الضغط والصفر لتلبية المتطلبات الجديدة دون الحاجة إلى استبدال جهاز القياس.
يتضمن تحجيم الأداة ضبط القيم العليا والدنيا لمقياس القياس بحيث يتفاعل بالحساسية المطلوبة مع التغيرات في مدخلات الضغط.
على سبيل المثال، إذا كان محول الضغط يحتوي على نسبة تخفيض 10:1 وتمت معايرته في البداية في المصنع لنطاق ضغط أقصى 10 بار (0 بار = خرج 4 مللي أمبير؛ 10 بار = خرج 20 مللي أمبير)، يمكنك إعادة ضبطه في الموقع من 0 إلى 1 بار (0 بار = 4 مللي أمبير؛ 1 بار = 20 مللي أمبير) لقياس الضغوط الأقل بدقة.
وعلى العكس من ذلك، إذا كان جهاز الاستشعار لديه ديناميكية قياس بنسبة 10:1 وتمت معايرته في البداية لنطاق ضغط أدنى يبلغ 1 بار (0 بار = خرج 4 مللي أمبير؛ 1 بار = خرج 20 مللي أمبير)، يمكنك إعادة ضبطه حتى 10 بار (0 بار = 4 مللي أمبير؛ 10 بار = 20 مللي أمبير) لتلبية المتطلبات الجديدة.
يمكن لهذه القدرة على إعادة النطاق أو القياس، المرتبطة مباشرةً بديناميكيات القياس، أن تحسن بشكل كبير من طول عمر الجهاز وقدرته على التكيف مع خصائص العملية . وهذا يجعلها من الأصول القيمة في أي نظام مراقبة أو تحكم في الضغط.
على الرغم من أن ديناميكيات القياس العالية قد تبدو مرغوبة بسبب مرونتها، إلا أنه من المهم أن نضع في اعتبارنا حدودها.
قد تعد ديناميكيات القياس العالية جدًا بنطاق تشغيل واسع، ولكن قد تنخفض دقة القياس وتتدهور عند الطرف الأدنى من نطاق القياس.
في هذه الحالة، يمكن أن يوفر مستشعر ضغط ذو نطاق أكثر تواضعًا، وأكثر ملاءمة لظروف التشغيل الفعلية، نتائج أكثر دقة.
يعد فهم قابلية النطاق وديناميكيات القياس لمحول طاقة الضغط أمرًا ضروريًا للإعداد الصحيح والقياس الدقيق والتحكم الفعال في عملياتك التي تتضمن الغازات أو السوائل. هذه المعلمات لها تأثير ليس فقط على دقة الجهاز، ولكن أيضًا على السلامة والكفاءة والمرونة والأداء العام لنظامك.
استفد من المعرفة التي اكتسبتها حول قابلية المدى وديناميكيات القياس واستخدمها لتحسين أداء مستشعرات الضغط لديك. لا تنسَ أن اختيار مستشعر ضغط يتمتع بقابلية المدى وديناميكيات القياس المناسبة لتطبيقك المحدد هو خطوة أساسية في تحقيق تنظيم وقياس دقيق للضغط. يمكنك الآن اتخاذ قرار مستنير. استمر في الاستكشاف!
في حين أن النطاق الديناميكي العالي يوفر مرونة في قياس الضغط، يمكن أن تنخفض الدقة عند النهايات المنخفضة جدًا والعالية جدًا من النطاق. من الضروري اختيار حساس ذو ديناميكية قياس تتوافق مع متطلبات الضغط المحددة لنظامك. استشر الشركة المصنعة لمحول طاقة الضغط مثل Fuji Electric لمساعدتك في تحديد محول الطاقة الأنسب لتطبيقك.
نعم، توفر العديد من أجهزة إرسال الضغط إمكانية إعادة القياس، مما يسمح لك بضبط نطاق القياس المعاير بعد التهيئة الأولية. ومع ذلك، يعتمد مدى التعديل على ديناميكيات القياس الخاصة بالجهاز.
لا، تختلف ديناميكيات القياس من محول ضغط إلى آخر. هذه معلمة مهمة يجب مراعاتها عند اختيار جهاز إرسال لتطبيقك المحدد. توفر محولات الضغط FCX من فوجي إلكتريك ديناميكيات قياس تصل إلى 100:1، مما يجعلها مرنة بشكل خاص في الاستخدام.
على الرغم من أن النطاق الديناميكي معلمة مهمة، إلا أن أهميته تختلف وفقًا للتطبيق. في الأنظمة التي تتفاوت فيها مستويات الضغط بشكل كبير، أو حيث يمكن أن يكون للتقلبات الصغيرة تأثير كبير على الأداء، تكون ديناميكيات القياس العالية مفيدة بشكل عام. في الأنظمة التي تكون فيها مستويات الضغط مستقرة، قد تكون ديناميكيات القياس المنخفضة كافية.
يمكن لجهاز الإرسال ذي النطاق العالي التعامل مع نطاق أوسع من الضغوط، مما قد يقلل من الحاجة إلى أجهزة إرسال متعددة. ومع ذلك، يعتمد القرار على عدد من العوامل، بما في ذلك متطلبات الضغط المحددة للنظام والدقة المطلوبة عند مستويات الضغط المختلفة.
