تعد مقومات SCRs، أو المقومات التي يتم التحكم فيها بالسيليكون، ضرورية للتحكم الدقيق في درجة الحرارة في مجموعة متنوعة من التطبيقات الصناعية، مثل التسخين والصهر والتجفيف والتشكيل.
توفر هذه الأجهزة متعددة الاستخدامات كفاءات مذهلة تصل إلى 99.8%، متفوقة بذلك على البدائل مثل المنظمين المعتمدين على IGBT. وتتضمن المزايا الرئيسية لمنظمات الطاقة SCR قدرات التبديل الخالية من التآكل، وقدرتها على التكيف وتصميمها المدمج.
فهي تتفوق في إدارة تدفق الكهرباء إلى أنظمة التدفئة في الأفران الصناعية والأفران ومعدات المعالجة الحرارية، مما يؤدي إلى تحسين الموثوقية والفعالية من حيث التكلفة وكفاءة الطاقة.
من خلال فهم هذه الفوائد والوظائف والأداء، يمكن للشركات الاستفادة الكاملة من وحدات التحكم في الطاقة SCR وتحسين عملياتها الصناعية.
في عالم التصنيع،يعد التحكم في درجة الحرارة أمرًا ضروريًا لمجموعة متنوعة من العمليات مثل تسخين المواد والصهر والتجفيف والتحويل. تلعب المقومات التي يتم التحكم فيها بالسيليكون (SCRs)، والمعروفة باسم أجهزة التحكم في الطاقة SCR، دورًا حاسمًا في الحفاظ على درجات حرارة دقيقة من خلال إدارة تدفق الكهرباء من التيار الكهربائي إلى عناصر التسخين في الأفران الصناعية والأفران وغيرها من معدات المعالجة الحرارية.
مقارنةً بالحلول الأخرى مثل وحدات التحكم القائمة على IGBT، تُظهر وحدات التحكم في الطاقة SCR كفاءة فائقة تصل إلى 99.8%. وبالإضافة إلى ذلك، فإن قدرات التبديل الخالية من التآكل التي تتمتع بها الثايرستور تجعل وحدات التحكم في الطاقة SCR بديلاً مثاليًا للموصلات أو المرحلات، مما يحسن بشكل كبير من الموثوقية وعمر المنتج.

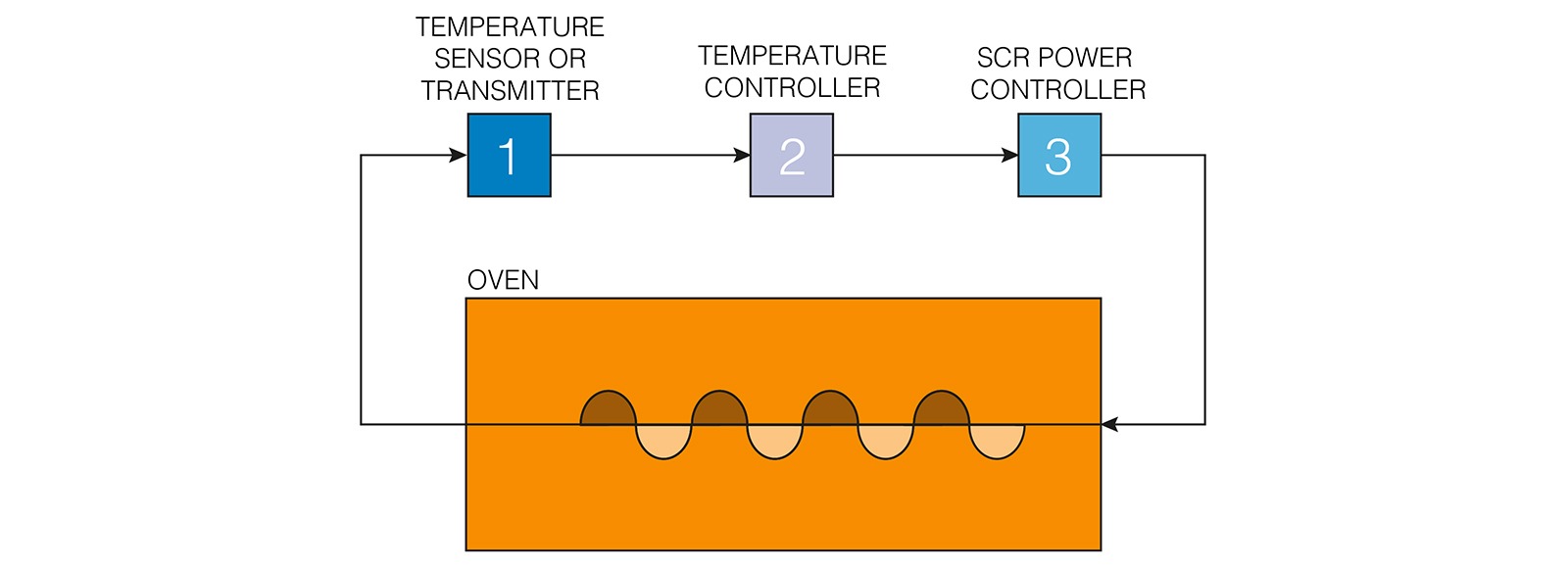

نظام حلقة مغلقة تدير فيه وحدة التحكم في الطاقة SCR بمهارة تدفق الطاقة بين التيار الكهربائي والفرن أو الفرن أو السخان. يوضح هذا النظام قابلية التكيف ودقة وحدات تحكم الطاقة SCR في تطبيقات التدفئة الصناعية.

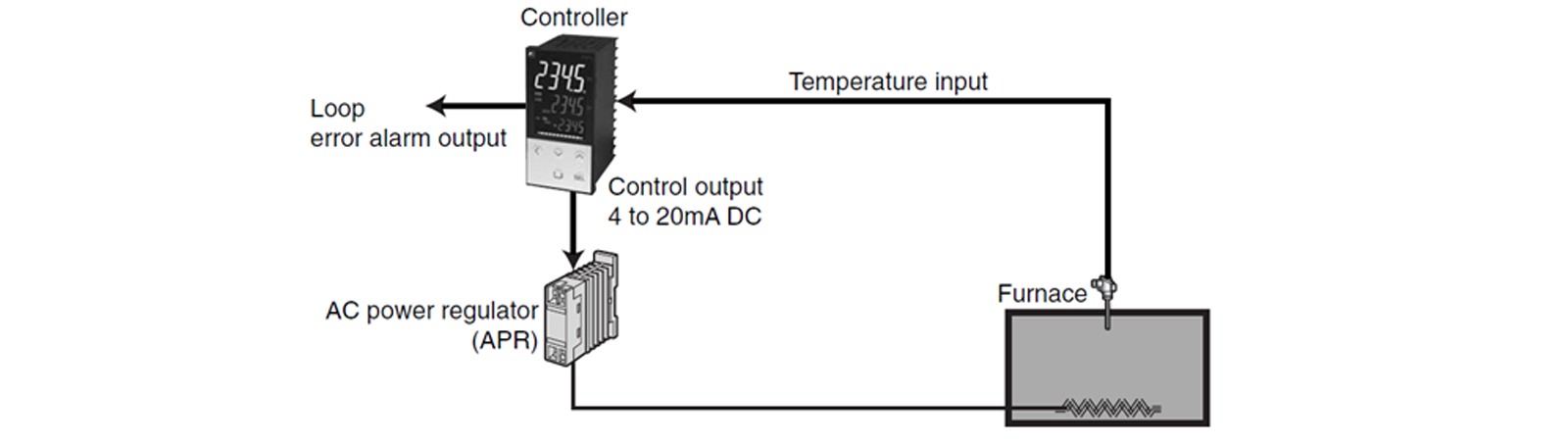

يوفر جهاز استشعار درجة الحرارة أو جهاز إرسال درجة الحرارة في الفرن تغذية مرتدة مباشرة إلى وحدة تحكم Fuji Electric Micrex القابلة للبرمجة أو وحدة تحكم درجة الحرارة الخارجية. ونتيجة لذلك، ترسل وحدة التحكم القابلة للبرمجة Fuji Electric Micrex القابلة للبرمجة أو وحدة التحكم في درجة الحرارة Fuji Electric PXF نقطة ضبط تناظرية أو رقمية إلى وحدة التحكم في الطاقة SCR. يتم تحديد نقطة الضبط هذه من خلال درجة حرارة الغرفة والإعداد ومعلمات PID.
من
535,00 € طلب عرض أسعار
من
303,00 € طلب عرض أسعار
من
265,00 € طلب عرض أسعار
من
306,00 € طلب عرض أسعار
من
386,00 € طلب عرض أسعار
من
526,00 € طلب عرض أسعار
من
627,00 € طلب عرض أسعار
من
208,00 € طلب عرض أسعارثم يستخدم SCR نقطة الضبط هذه لتنظيم تدفق الكهرباء إلى السخان، مما يضمن درجة حرارة دقيقة ومستقرة داخل الفرن. يمكن لمفاعل SCR عالي الجودة تعديل التيار أو الجهد أو خرج الطاقة وفقًا لمتطلبات وظروف المعالجة، مما يدل على وظائفه المتعددة الاستخدامات في مجموعة متنوعة من تطبيقات التسخين الصناعي.
تشكل وحدات تحكم الطاقة SCR جزءًا لا يتجزأ من مجموعة كبيرة من عمليات التصنيع الصناعية التي تستخدم التسخين الكهربائي. وتشمل الصناعات التي تستخدم وحدات التحكم هذه بشكل شائع ما يلي:
تساهم وحدات التحكم في الطاقة SCR في تحقيق الجودة الفائقة والفعالية من حيث التكلفة بفضل دقتها وقدرتها على التكيف وتصميمها المدمج وكفاءة الطاقة.
غالبًا ما تتعرض دقة التحكم في درجة الحرارة للخطر بسبب التقلبات في جهد التيار الكهربائي ومقاومة عنصر التسخين. يمكن أن يتفاوت جهد التيار الكهربائي بنسبة تصل إلى ±10% أو أكثر، مما يؤدي إلى عدم اتساق درجة الحرارة. تعالج منظمات الطاقة SCR هذه المشكلة باستخدام تنظيم جهد RMS لتعويض تقلبات جهد التيار الكهربائي. في وضع تنظيم الجهد، يتم ضبط زاوية الإشعال (زاوية الطور) أو دورة العمل (التقاطع الصفري) لمفاعل التردد العكسي SCR للحفاظ على جهد خرج ثابت بالنسبة لنقطة الضبط.
ترجع الاختلافات في مقاومة عنصر التسخين إلى التقادم ومعاملات درجة الحرارة وخصائص المواد الأخرى. تتعامل منظمات طاقة SCR مع هذه الاختلافات من خلال تنظيم تيار خرج RMS. عند تطبيق كل من تنظيم تيار RMS وتنظيم جهد RMS، يتم تحقيق وضع تنظيم الطاقة. يسمح تنظيم الطاقة لـ SCR بتنظيم الطاقة الحقيقية بشكل مستقل عن الاختلافات في جهد التيار الكهربائي أو مقاومة السخان، مما يضمن أعلى دقة للتحكم في درجة الحرارة وتكرار العملية.
تضمن وحدات التحكم في الطاقة SCR المزودة بمجموعة كبيرة من أوضاع التشغيل وخيارات الاتصال الأداء الأمثل والاندماج السلس في أي عملية.
بالنسبة للأنظمة المزودة بوحدات تحكم Fuji Electric التي تقوم بتوصيل نقاط الضبط الرقمية إلى وحدة تحكم الطاقة SCR، تكون بروتوكولات ناقل المجال النموذجية كما يلي:
تسهل وحدات التحكم في الطاقة SCR المتصلة ترشيد النظام من خلال تقليل عدد المكونات وتحسين جمع البيانات. يقلل عدد أقل من الكابلات ولوحات الاتصالات من التكاليف ويقلل من نقاط الفشل المحتملة، بينما تزيد أطوال الكابلات الأقصر من الكفاءة وتقلل من استهلاك الطاقة.
في المساحات الضيقة لأنظمة التصنيع الصناعية، يجب أن تكون منظمات طاقة SCR صغيرة الحجم دون التضحية بالوظائف. وتوفر منظمات الطاقة SCR المتطورة أحدث منظمات الطاقة SCR بصمة صغيرة تلبي هذه المتطلبات.
تتيح وحدات التحكم في الطاقة SCR المتقدمة للمستخدمين مراقبة وحدة التحكم في الطاقة SCR وتكوينها بسهولة باستخدام تطبيقات Android وApple المتوافقة. يوفر هذا التطبيق سهل الاستخدام مجموعة من الميزات لتحسين كفاءة وراحة إدارة وحدة التحكم في الطاقة الخاصة بك.
أدى ارتفاع تكاليف الطاقة في القطاعين العام والصناعي إلى زيادة الطلب على تقنيات التوليد عالية الكفاءة لتقليل التكاليف الرأسمالية والتشغيلية، خاصة في التطبيقات كثيفة الاستهلاك للطاقة. مع كفاءة مذهلة تبلغ 99.8%، تقدم منظمات الطاقة SCR ميزة واضحة على الأجهزة البديلة مثل إمدادات الطاقة والمحولات القائمة على IGBT.
بالإضافة إلى ذلك، توفر وحدات التحكم في الطاقة SCR المعاصرة العديد من أوضاع التحكم، مما يسمح للمستخدمين باختيار طريقة التحكم الأنسب لتطبيقهم. يمكن اختيار أوضاع الإشعال وفقًا للمتطلبات الفنية مثل تقليل THD أو زيادة دقة الطاقة إلى أقصى حد. يمكن لتقنيات التحكم المتقدمة مثل تحسين حمل الشبكة أن تقلل من ذروة الطلب على الحمل لوحدات SCR المتعددة، مما يؤدي إلى انخفاض تعريفة الطاقة.
توفر منظمات الطاقة SCR طرق إشعال مختلفة لتحسين الأداء في التطبيقات الصناعية. تنظم هذه الطرق الطلب على الطاقة وتقلل من التداخل الكهربائي مع ضمان كفاءة التشغيل.
يعد وضع زاوية الطور (VAR) خيارًا شائعًا لتطبيقات التسخين بسبب دقة دقة دقة الطاقة.

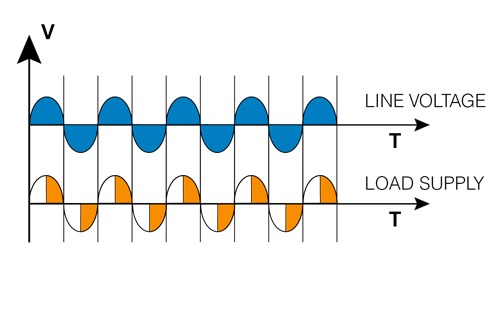

إن الإشعال بزاوية الطور (PA) هي طريقة تسمح بالتحكم الدقيق في الطاقة المزودة للحمل من خلال السماح للثايرستور بالتوصيل لجزء فقط من دورة طاقة التيار المتردد. وتحدد الطاقة المطلوبة زاوية التوصيل التي تزداد تدريجيًا حتى تكتمل الدورة بأكملها تقريبًا بطاقة 100%.
يمكن ضبط طاقة الحمل من 0 إلى 100% اعتمادًا على إشارة الإدخال التناظرية، وعادةً ما يتم تحديدها بواسطة وحدة تحكم في درجة الحرارة أو مقياس الجهد. يشيع استخدام وضع PA مع الأحمال الحثية لتحسين الكفاءة والقدرة على التكيف في مجموعة متنوعة من التطبيقات الصناعية.
ومع ذلك، يمكن أن يولد هذا الوضع توافقيات مفرطة وعامل طاقة منخفض، مما قد يزعج تشغيل المعدات الأخرى.
توفر وحدات تحكم الطاقة SCR الرقمية المزودة بوظائف متقدمة العديد من أوضاع الإشعال البديلة للتغلب على هذه القيود:

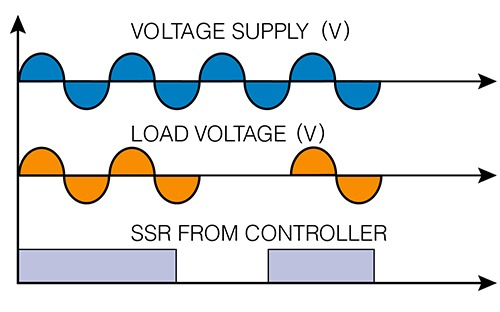

يولد وضع التشغيل بالتبديل على الموجة الكاملة هذا الحد الأدنى من التوافقيات ويستخدم على نطاق واسع في مجموعة متنوعة من تطبيقات التسخين.
بالنسبة للتطبيقات متعددة المناطق حيث تكون الطاقة الإجمالية عالية، فإن مزامنة الأضواء ضرورية لتجنب الجهد الزائد وتحسين عامل الطاقة عند التشغيل في وضع التقاطع الصفري.
هذا هو الإشعال السريع جدًا المستخدم مع عناصر الأشعة تحت الحمراء القصيرة لتجنب الوميض والتوافقيات الناتجة عن الإشعال بزاوية الطور.

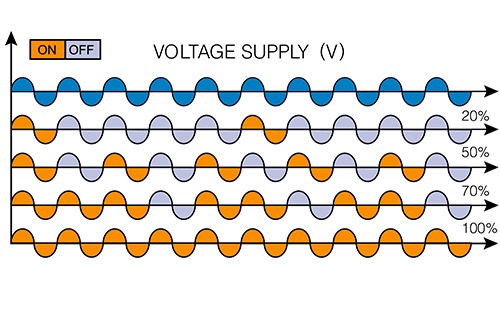

SC هي أسرع طريقة للتبديل التبادلي الصفري. باستخدام مدخل تناظري، تقوم الوحدة بضبط عدد دورات التشغيل وإيقاف التشغيل وفقًا لإشارة الإدخال. يقوم المعالج الدقيق بحساب النسبة وتخزينها لتوفير تحكم دقيق في الطاقة للحمل.

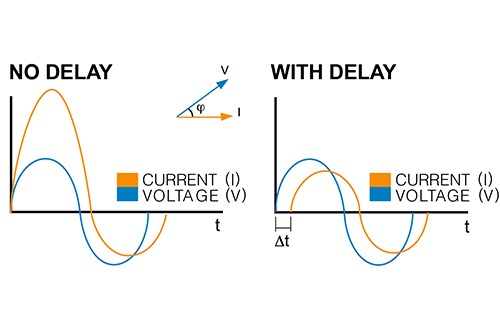

إن التعثر المتأخر (DT) هو طريقة مصممة خصيصًا لتبديل الملف الابتدائي للمحولات عند توصيله بأحمال مقاومة قياسية (بدون مقاومة باردة) على الجانب الثانوي. يمنع التعثر المتأخر (DT) بشكل فعال تيار التدفق الذي يمكن أن يحدث عند استخدام الجهد الصفري (ON-OFF) لتبديل الملف الابتدائي.
يتم إيقاف تشغيل الثايرستور عندما يكون جهد الحمل سالبًا ولا يتم تشغيله إلا عندما يكون موجبًا، مع تأخير محدد مسبقًا لنصف الدورة الأولية. هذا النهج يجعل من الممكن تحسين الأداء والكفاءة والموثوقية في مختلف التطبيقات الصناعية التي تتضمن محولات.

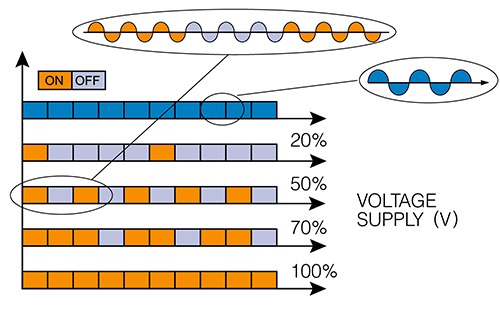

LF هي طريقة إطلاق رقمية يتم إجراؤها داخل وحدة الثايرستور ذات الفولت الصفري، والتي لا تسبب أي تداخل في التوافق الكهرومغناطيسي EMC. مع المدخلات التناظرية، يجب تحديد عدد الدورات الكاملة المطلوبة لـ 50% من الطلب على الطاقة. تتراوح هذه القيمة بين 1 و255 دورة كاملة، والتي تحدد سرعة الإشعال. عند الضبط على 1، يصبح وضع الإشعال دورة واحدة (SC).

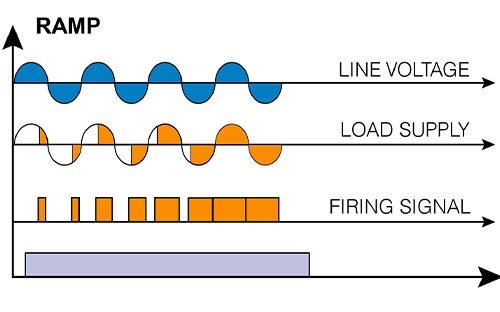

S+BF هي وظيفة إضافية تجمع بين البداية الناعمة والتوصيل الموجي. في وضع زاوية الطور، تقوم الوحدة بالتبديل من الصفر إلى الجهد الكامل في وقت محدد مسبقًا قبل التبديل إلى التوصيل الكامل. هذه الطريقة مثالية لتبديل الأحمال الحثية الصغيرة، حيث إنها تتجنب الجهد الزائد وتقلل من التداخل الكهربائي.
ولمواجهة تأثيرات تقلبات جهد الإمداد، يتم قياس الجهد المزود للحمل ومقارنته مع الطاقة التي تطلبها وحدة التحكم. تُستخدم إشارة الخطأ للحفاظ تلقائيًا على مستوى الطاقة المطلوب. تتوفر ثلاثة أوضاع تحكم:
كخيار، من الممكن التبديل من وضع التحكم في الجهد إلى وضع التحكم في الطاقة عن طريق تحكم رقمي بسيط.
بالنسبة لمقاومات التسخين مثل عنصر MoSi2 (Kanthal Super Elements TM)، التي تكون مقاومتها عند البرودة منخفضة جدًا وتزداد بشكل حاد مع درجة الحرارة، من الضروري الحد من التيار عند الحمل عن طريق تقليل الجهد باستخدام إشعال زاوية الطور وتحديد التيار لتجنب الإفراط في تحديد أبعاد منظم طاقة SCR من حيث التيار.
عندما تصل قيمة المقاومة إلى عتبة محددة مسبقًا، يمكن اختيار طريقتين للتشغيل:
من خلال استكشاف أوضاع الإشعال المتقدمة هذه، يمكن للمستخدمين تحسين عمليات التسخين الخاصة بهم مع تقليل العيوب المرتبطة بوضع زاوية الطور التقليدي. لن يؤدي الاختيار الصحيح لوضع الإشعال إلى تحسين كفاءة الطاقة والتحكم في العملية فحسب، بل سيقلل أيضًا من التداخل مع المعدات الأخرى، مما يضمن سلاسة وكفاءة العمليات الصناعية.
يمكن لوحدات التحكم في الطاقة SCR تقليل التكاليف بشكل كبير بفضل كفاءة الطاقة وخيارات الاتصال العديدة.
توفر وحدات التحكم في الطاقة SCR وفورات كبيرة في التكاليف من خلال تقديم مجموعة كاملة من خيارات الاتصالات وناقل المجال. ومن الأمثلة البارزة على ذلك الاتصالات، التي تقلل من الحاجة إلى العديد من الكابلات وبطاقات الاتصال، مما يؤدي إلى توفير كبير في التكاليف:
من خلال الاستفادة من كفاءة الطاقة وخيارات الاتصال المتنوعة لوحدات التحكم في الطاقة SCR، يمكن للشركات تحسين عمليات التسخين الصناعي مع تقليل التكاليف. هذا النهج لا يحسن الأداء الفوري فحسب، بل يضمن أيضًا قابلية التوسع والتكيف في المستقبل في مشهد تكنولوجي دائم التغير.
التخلص من المعدات التناظرية الزائدة عن الحاجة
تقليل المساحة وتوفير الوقت
تحكّم رقمي محسّن
أداء ووظائف قابلة للتطوير
يمكن أن يؤدي دمج وحدات ناقل الاتصالات في التركيبات الصناعية إلى تبسيط العمليات بشكل كبير وتقليل التكاليف. من خلال تقليل الحاجة إلى بطاقات ناقل متعددة، توفر هذه الوحدات المزايا التالية:
من خلال دمج وحدات ناقل الاتصالات في عملياتك الصناعية، يمكنك تحسين الكفاءة وتقليل التكاليف وضمان قابلية التوسع السلس.
توفر تقنية منظم الطاقة SCR مزايا كبيرة من حيث التكلفة بفضل كفاءتها المتأصلة في استهلاك الطاقة. وبفضل كفاءتها المذهلة التي تبلغ 99.8%، تحافظ مخفتات الطاقة SCR على الطاقة من خلال تقليل فقد الطاقة (الحمل الحراري) مقارنةً بمصادر الطاقة ذات الوضع التبديلي. توفر هذه الكفاءة العديد من المزايا:
وختامًا، توفر وحدات التحكم في الطاقة SCR الرقمية العديد من الإمكانيات لإدارة الطاقة الكهربائية بذكاء في الأفران الصناعية والأفران والعمليات الحرارية الأخرى. ومقارنة بنظيراتها التناظرية، توفر وحدات التحكم في الطاقة SCR الرقمية تنظيمًا فائقًا للطاقة والتشخيص والقدرة على التكيف والاتصال بالناقل. وقد أدت هذه الإمكانيات إلى تحسينات كبيرة في العمليات الحرارية، بما في ذلك تحسين الجودة وزيادة الإنتاجية وخفض تكاليف الطاقة. ويعد التصميم المدمج والطبيعة سهلة الاستخدام لمخازن SCRs الرقمية مزايا إضافية.
من خلال اتخاذ قرارات مستنيرة بشأن هذا المكون المهم في العملية الحرارية الخاصة بك، يمكنك اكتساب ميزة تنافسية للتعامل مع ارتفاع تكاليف الطاقة، وتلبية متطلبات زيادة الإنتاجية وضمان جودة أفضل. احتضن مستقبل عمليات التسخين الصناعي من خلال تسخير قوة وحدات التحكم في الطاقة SCR الرقمية مع التكنولوجيا المتطورة التي تعزز الكفاءة والاستدامة والنمو.
