Qu’est-ce que l’étalonnage d’un capteur de pression ?
L’étalonnage est un processus qui consiste à comparer les performances d’un instrument de mesure, comme un transmetteur de pression, à celles d’un étalon de référence. Cette étape est indispensable pour s’assurer que l’instrument fonctionne correctement et fournit des mesures précises. Dans le contexte des transmetteurs de pression, un étalonnage permet de déterminer l’écart entre la mesure de l’instrument et la valeur réelle.

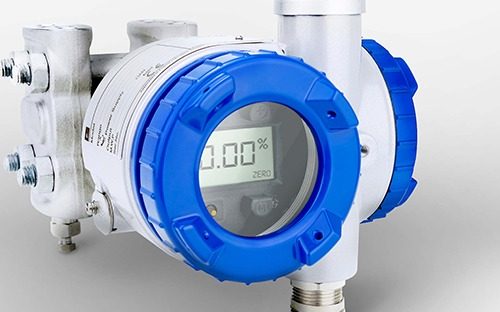

Pourquoi est-il essentiel d’étalonner les capteurs et transmetteurs de pression?
Les capteurs de pression et transmetteurs de pression sont utilisés dans diverses applications, allant de la mise en service d’équipements industriels à la surveillance des processus de fabrication. Une petite erreur dans la mesure peut entraîner des conséquences graves, notamment en termes de qualité, de sécurité et de performances. Un étalonnage garantit que ces instruments fonctionnent avec la précision requise, minimisant ainsi les risques associés à des mesures inexactes de la chaîne de mesure.
Les avantages de l’étalonnage régulier
Optimisation des performances
Un capteur ou transmetteur de pression correctement étalonné permet un fonctionnement optimal. Cela garantit non seulement des mesures précises, mais aussi une meilleure efficacité dans les applications où ces instruments sont utilisés.
Réduction des coûts
Des instruments mal étalonnés peuvent entraîner des erreurs coûteuses, notamment en termes de gaspillage de ressources ou de défauts de production. En investissant dans une calibration régulière, vous pouvez éviter ces coûts supplémentaires à long terme.
Conformité aux normes et amélioration de la qualité des produits
De nombreuses industries ont des normes strictes concernant la précision des mesures. Un étalonnage régulier garantit que vos instruments sont conformes à ces normes, évitant ainsi les pénalités ou les problèmes de conformité.
Sécurité opérationnelle
Dans certaines industries, telles que les secteurs de la chimie , du pétrole et du gaz ou du nucléaire, des mesures précises sont essentielles pour la sécurité des opérations.
Optimisation des performances
Réduction des coûts
Conformité aux normes et amélioration de la qualité des produits
Sécurité opérationnelle
Les nuances de l’étalonnage des capteurs de pression

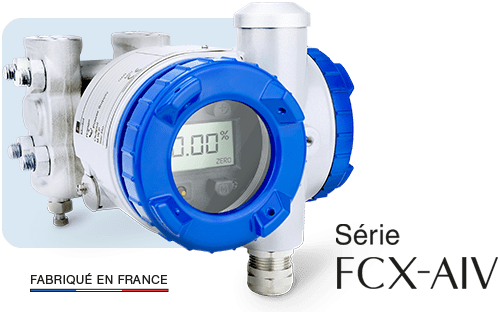

Types de capteurs de pression

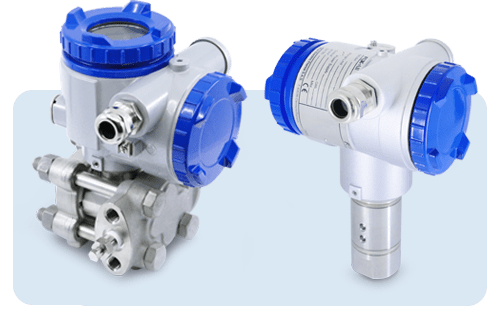

Il existe différents types de capteurs de pression, chacun ayant ses propres applications et besoins en matière d’étalonnage. Par exemple, un capteur de pression absolue mesure la pression par rapport au vide parfait, le capteur de pression relative mesure la pression par rapport à la pression atmosphérique, tandis qu’un capteur de pression différentielle mesure la différence de pression entre deux points.
Chaque type nécessite une procédure d’étalonnage spécifique pour garantir des mesures précises.

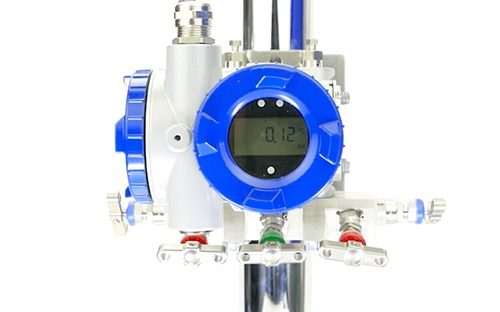

Fréquence d’étalonnage
La fréquence à laquelle vous devez étalonner vos transmetteurs de pression dépend de plusieurs facteurs, notamment l’utilisation, l’environnement de travail et les normes industrielles.
Certains instruments peuvent nécessiter un étalonnage mensuel, tandis que d’autres peuvent être étalonnés tous les 1 à 3 ans. Il est essentiel de suivre les recommandations du fabricant et les normes industrielles pour déterminer la fréquence d’étalonnage appropriée.

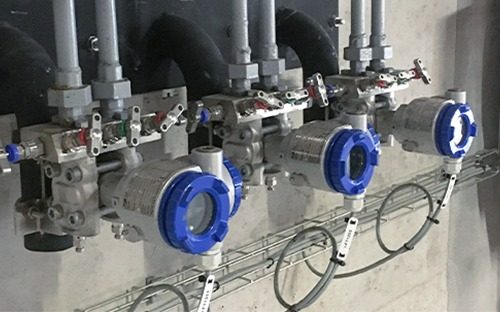

Étalonnage sur site ou en laboratoire
Un étalonnage sur site est effectué directement sur le lieu d’utilisation de l’instrument, tandis qu’un étalonnage en laboratoire est réalisé dans un environnement contrôlé sur un banc de pression.
L’étalonnage sur le terrain est souvent préféré pour les instruments qui sont difficiles à déplacer ou qui sont essentiels au process de production.
En revanche, l’étalonnage en laboratoire offre des avantages comme généralement une meilleure précision grâce à des équipements et des conditions plus stables.
Comment fonctionne le processus d’étalonnage ?

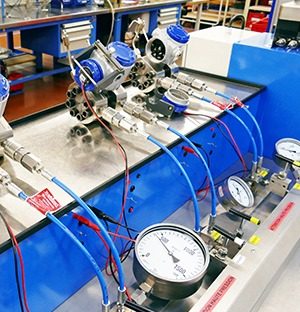

Le processus d’étalonnage commence par la mise en place de l’instrument sur un banc d’étalonnage. L’instrument est ensuite soumis à différentes valeurs de pression, allant du point zéro (ou vide) à sa plage de mesure maximale.
À chaque étape, les mesures de l’instrument sont comparées à celles d’un étalon de référence. Si des écarts sont observés, l’instrument est ajusté en conséquence.
Les étapes clés de l’étalonnage d’un transmetteur de pression 4-20mA
1. Préparation de l’instrument

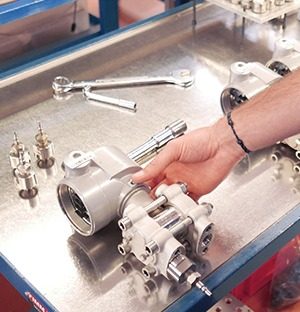

Avant de commencer la calibration, il est essentiel de préparer l’instrument. Cela implique de vérifier son état général, ses composants, de s’assurer qu’il est propre et de le laisser s’acclimater à l’environnement (température, humidité, pression atmosphérique) d’étalonnage pendant une période appropriée.
Installez le transmetteur dans un endroit stable, à l’abri des vibrations ou des mouvements.
Réglez la position zéro du transmetteur. C’est indispensable, car la position d’étalonnage peut différer de la position d’installation réelle. Ignorer cette étape pourrait entraîner des inexactitudes. Pré-contraindre la membrane du capteur avant l’étalonnage. Cela implique d’appliquer une pression d’environ 90 % de l’échelle maximale. Par exemple, pour un capteur de 10 bar, montez la pression à approximativement 9 bar. Maintenez cette pression pendant une demi-minute, puis relâchez. Cette étape garantit une meilleure précision lors de l’étalonnage.
2. Sélection de l’étalon de référence

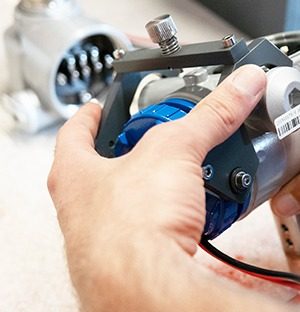

L’étalon de référence ou l’équipement des tests doit avoir une précision au moins quatre fois supérieure à celle de l’instrument à étalonner. Il est essentiel de s’assurer que l’étalon lui-même a été récemment étalonné et est conforme aux normes requises.
3. Procédure d’étalonnage
La procédure d’étalonnage varie en fonction du type de capteur ou de transmetteur. Cependant, en général, l’instrument est soumis à une série de 3 pressions connues (0 %, 50 %, 100 % correspondant à 4 mA, 12 mA et 20 mA pour un signal de sortie de 4-20 mA) à la montée et à la descente, et ses lectures sont comparées à celles de l’étalon de référence.
Laissez chaque point de test se stabiliser avant de passer au suivant, généralement au moins 30 secondes.
Si nécessaire, utilisez 5 points pour une meilleure précision. Si des écarts sont observés par rapport au calibrateur de référence, des ajustements sont effectués jusqu’à ce que l’instrument donne des lectures précises.
En suivant ces étapes, vous garantissez non seulement la précision de votre transmetteur de pression, mais aussi la fiabilité de l’ensemble des systèmes dans lequel il est intégré.

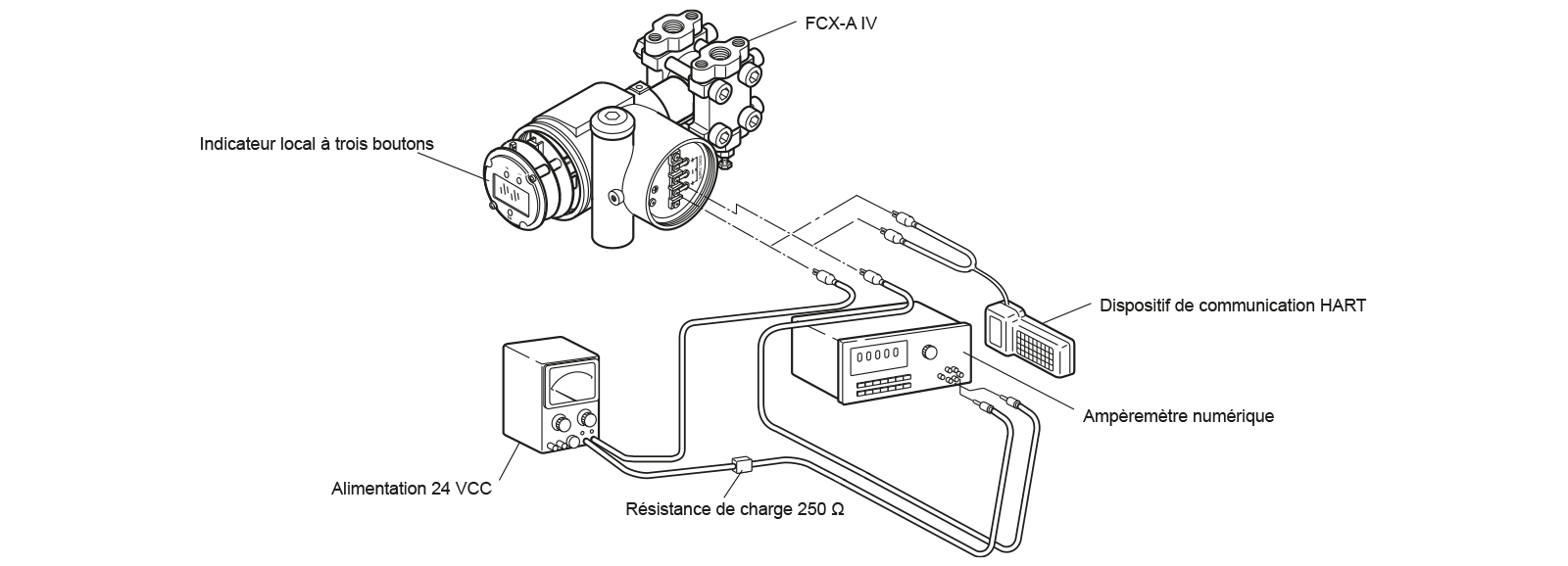

Comment étalonner un transmetteur de Pression ?
Matériel nécessaire pour l’étalonnage du transmetteur de pression
Transmetteur de pression
Multimètre
Générateur de pression (pompe ou calibrateur)
Communicateur HART (optionnel)
Étapes indispensables pour l’étalonnage d’un Transmetteur de Pression 4-20mA
Isolez le transmetteur de pression du process avec une vanne d’isolement.
Démontez le transmetteur ou fermez les robinets du manifold et ouvrez délicatement la valve de purge pour libérer la pression pour un étalonnage sur le terrain.
Branchez le multimètre au transmetteur et vérifiez que le signal de sortie est de 4 mA en l’absence de pression.
Connectez une pompe de test (générateur de pression) au transmetteur.
Vérifiez l’absence de fuites.
Testez le transmetteur à différents points de pression (0 %, 50 %, 100 %) et assurez-vous qu’il fonctionne correctement.
Si besoin ou si une anomalie est détectée, procédez à la calibration.

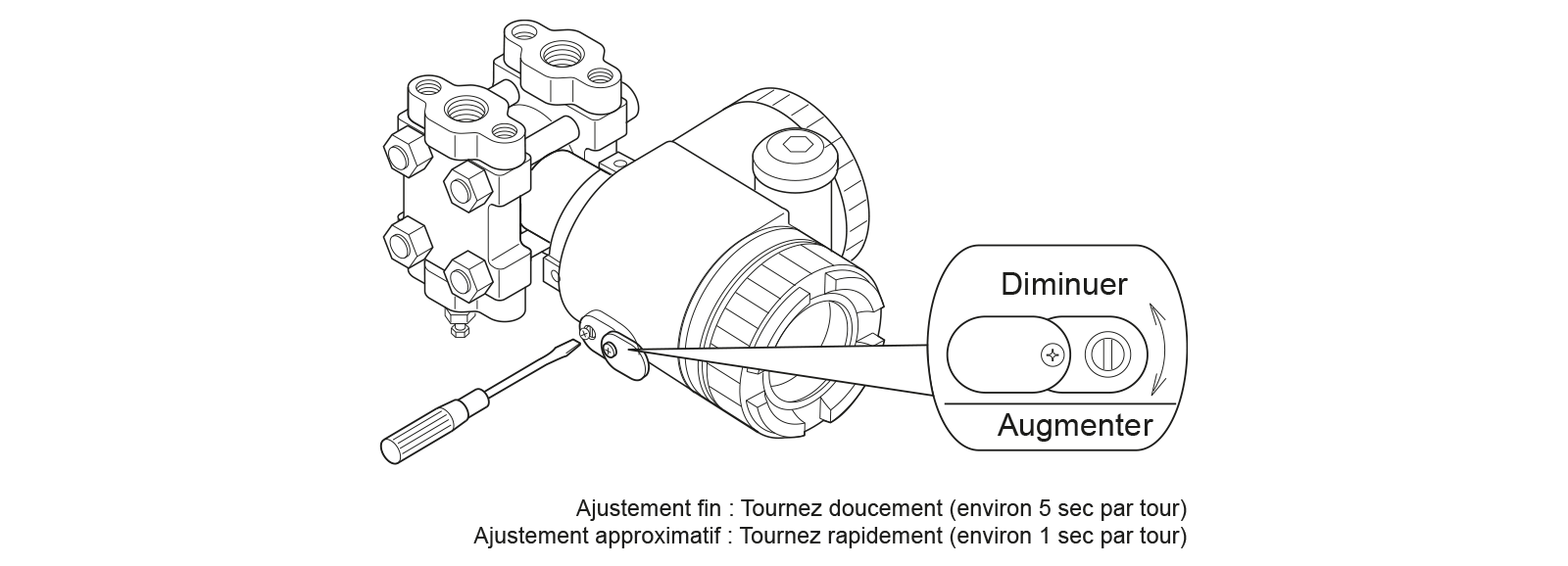

Étalonnage avec la vis externe pour un capteur de pression analogique

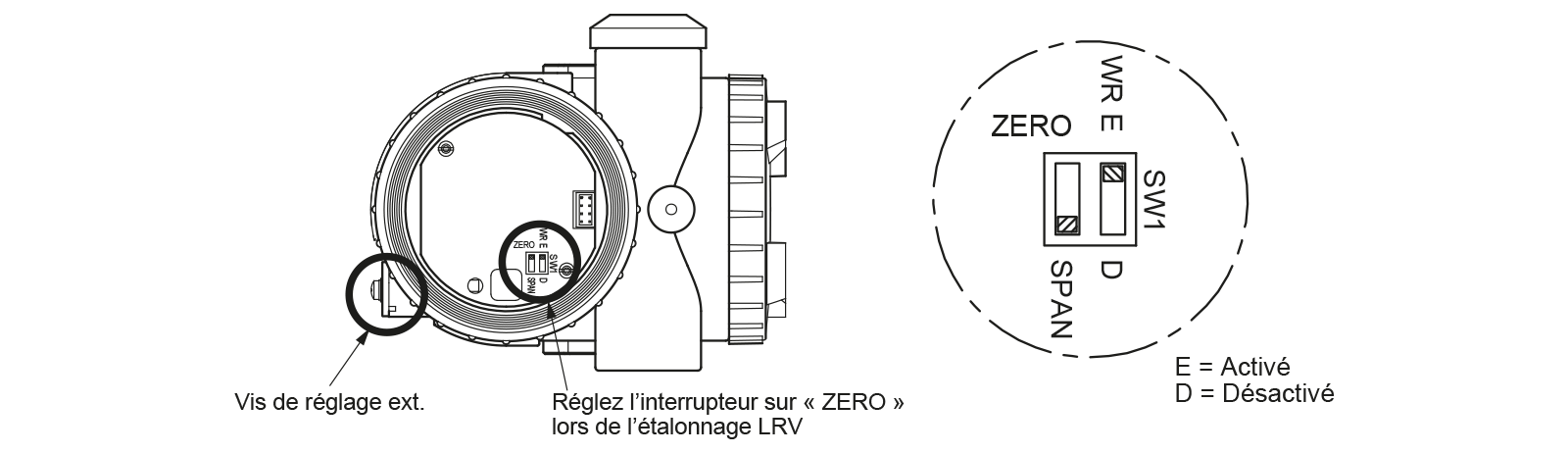

Réglez le curseur sur la position ZERO. Appliquez une pression de 0 % selon LRV avec la pompe de test et si le multimètre n’affiche pas un signal 4 mA. Ajustez le potentiomètre du zéro du transmetteur (vis externe) pour obtenir un signal de sortie 4 mA.

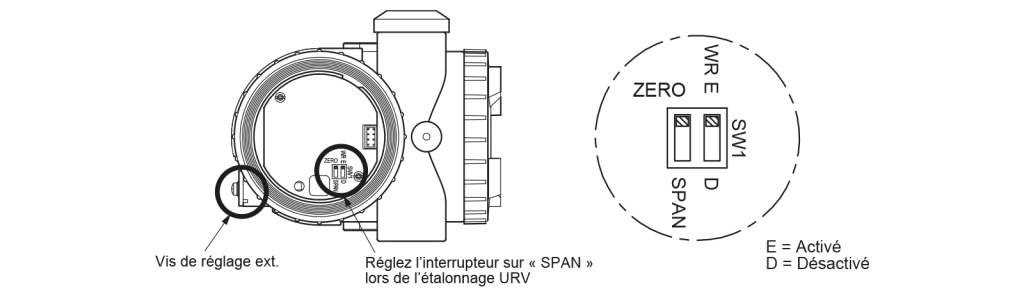

Déplacez le curseur sur la position SPAN. Appliquez une pression de 100 % selon URV et ajustez le réglage d’échelle pour obtenir un signal de 20 mA sur le multimètre en ajustant le potentiomètre du span (vis externe) du transmetteur.
Répétez ces étapes jusqu’à obtenir des signaux précis.

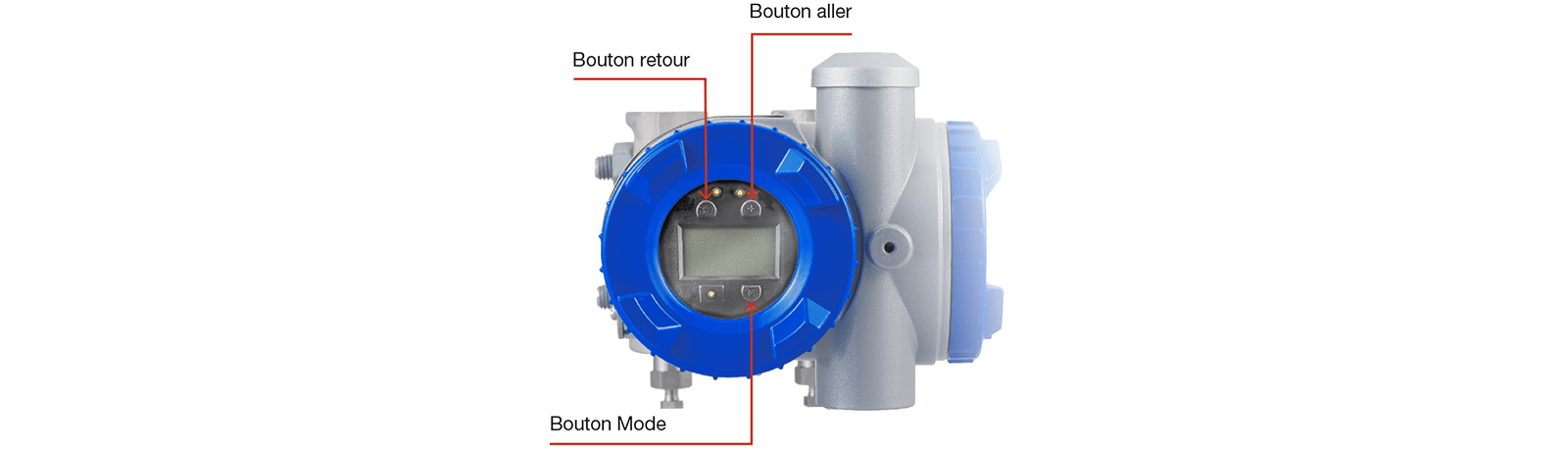

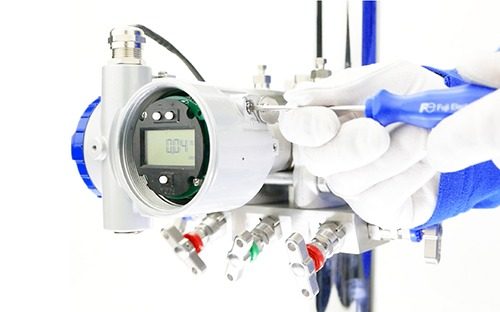

Étalonnage avec un indicateur local pour un transmetteur de pression intelligent (SMART)

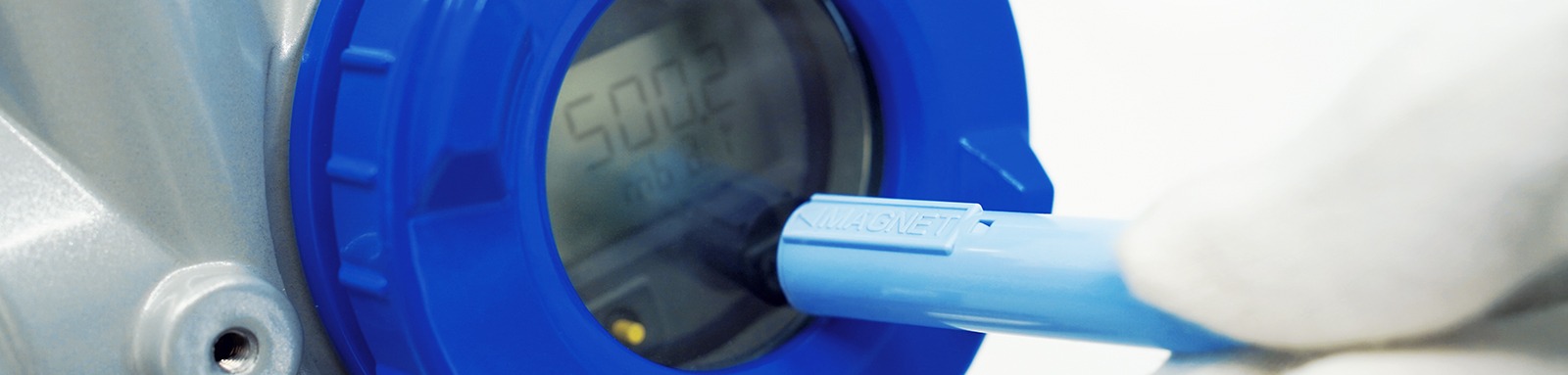

Ouvrez le couvercle du transmetteur pour accéder à l’indicateur ou utilisez le stylet magnétique.
Passez du mode fonctionnement au mode réglage sur l’indicateur local pour ajuster les valeurs minimales et maximales.

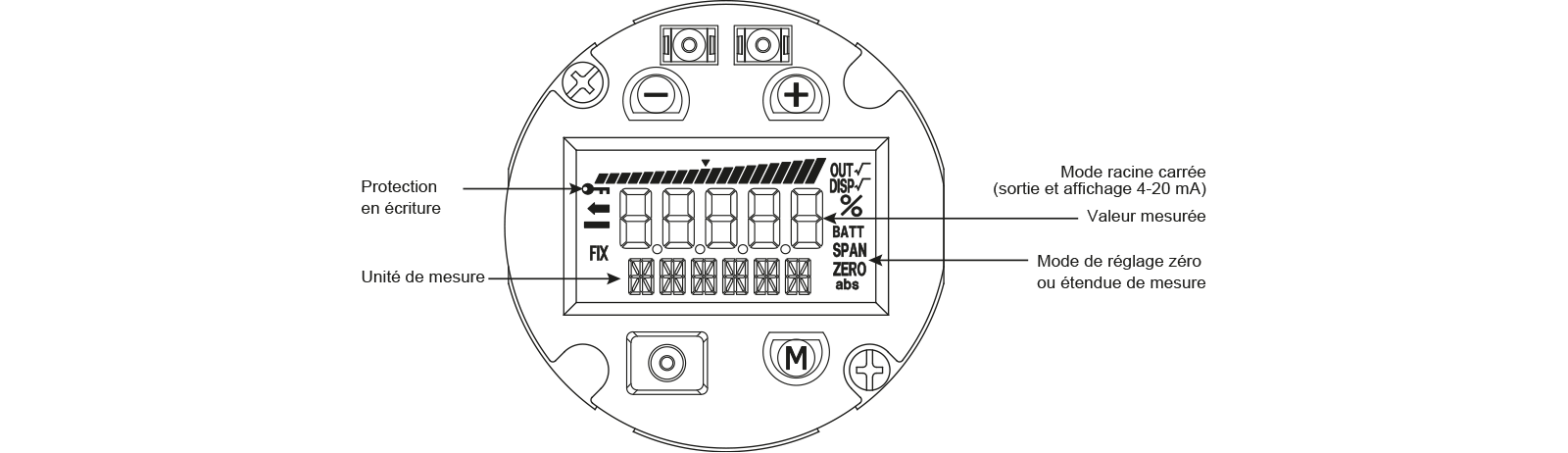

Appliquez une pression de référence de 0 % selon LRV avec le calibrateur et accéder au réglage du zéro (LRV) du transmetteur. Sélectionnez la valeur LRV et validez pour mémoriser le réglage. L’indicateur procédera automatiquement à son étalonnage.
Appliquez une pression de référence de 100 % selon URV avec le calibrateur et accéder au réglage de l’étendue de mesure (URV) du capteur. Sélectionnez la valeur URV et validez pour mémoriser le réglage. L’indicateur procédera automatiquement à son étalonnage.

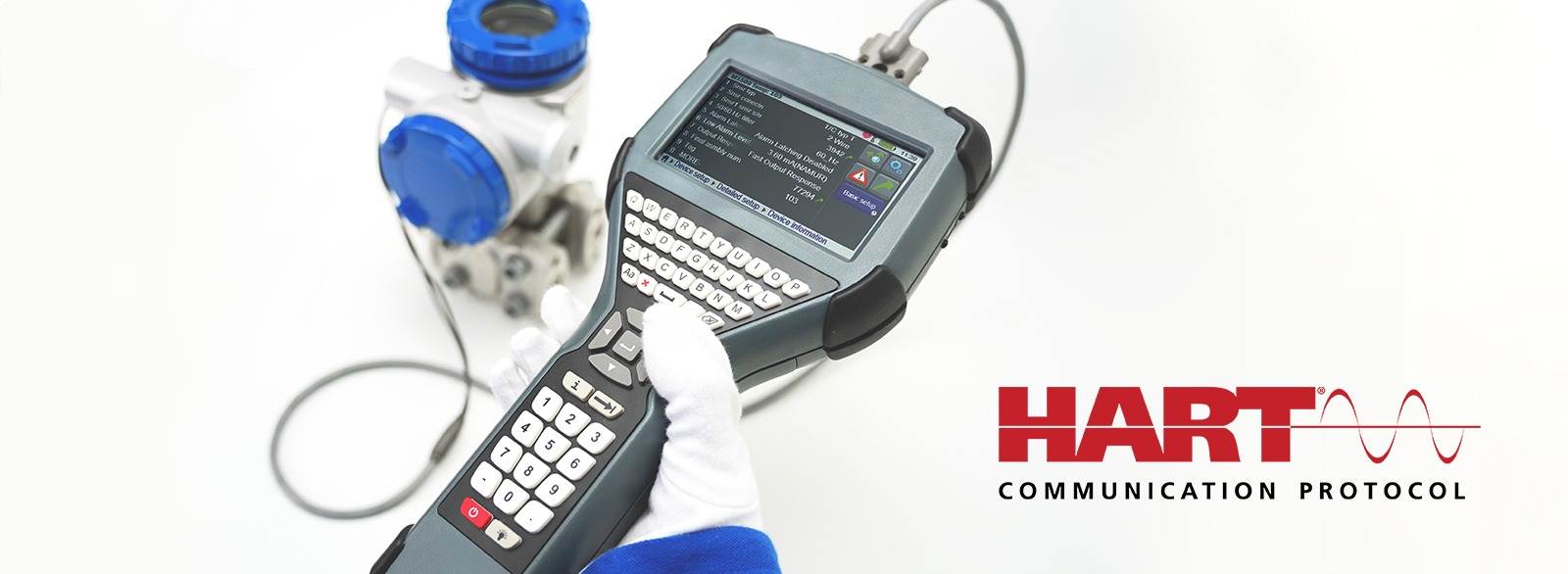

Étalonnage avec une pocket HART pour un capteur de pression HART intelligent (SMART)
Munissez-vous d’une pocket HART et connectez-le au transmetteur.
Sélectionnez le menu approprié sur la pocket HART pour ajuster les valeurs minimales et maximales.
Appliquez une pression de référence de 0 % selon LRV avec le calibrateur puis appliquez une pression de référence de 100 % selon URV.
Suivez les instructions : Configuration – Étalonnage – Ajustement du zéro (LRV) et ajustement de l’étendue de mesure (URV) — Modifications des valeurs minimales/maximales.

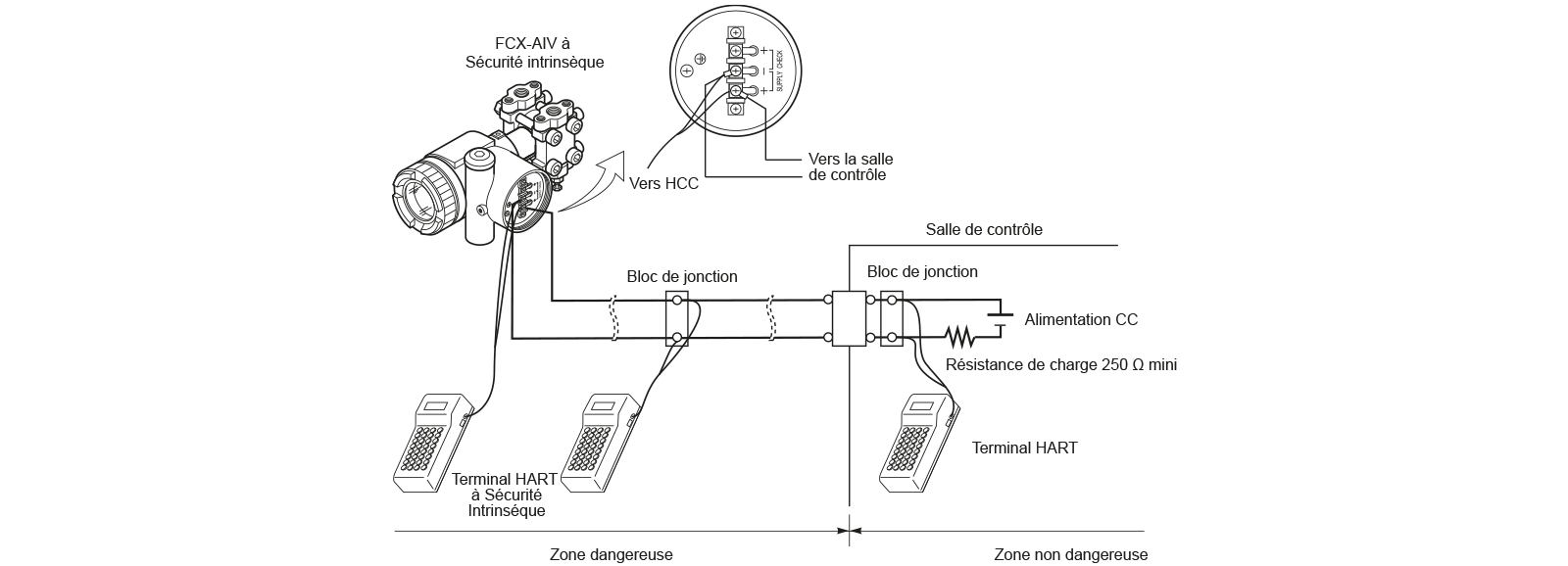

La console HART procédera automatiquement à l’étalonnage du capteur.
Finalisation de la procédure d’étalonnage
Procéder à la réinstallation du capteur, rétablissez la connexion au procédé.
Remettez le transmetteur de pression en fonctionnement. Assurez-vous de l’absence de fuites.
Découvrez la pocket HART pour un capteur de pression
L’étalonnage n’est pas simplement une question de comparaison de mesures. Il nécessite une compréhension approfondie des appareils, des procédures et des normes.
Assurez-vous que les techniciens qui effectuent l’étalonnage sont correctement formés et à jour avec les dernières techniques et normes.
Tous les instruments de mesure ne sont pas créés égaux. Il est essentiel de choisir un transmetteur de pression de haute qualité et adapté à vos besoins spécifiques pour garantir des résultats précis.
Comment choisir un service d’étalonnage ?
Réputation et expérience Lorsque vous choisissez un service d’étalonnage, recherchez une entreprise avec une bonne réputation et disposant de techniciens avec une expérience significative dans le domaine. Les recommandations et les avis des clients peuvent être des indicateurs précieux.
Accréditations Assurez-vous que le service d’étalonnage est accrédité par les organismes pertinents. Cela garantit qu’ils suivent les normes et les procédures appropriées.
Service après-vente Un bon service de calibration ne se termine pas une fois l’étalonnage effectué. Recherchez des entreprises qui offrent un excellent service après-vente, notamment en termes de mise en service, support technique et de conseils.
RÉPUTATION ET EXPÉRIENCE
ACCRÉDITATIONS
SERVICE APRÈS-VENTE
Pour une mesure de pression précise, optez pour un étalonnage
L’étalonnage des capteurs et des transmetteurs de pression est bien plus qu’une simple routine ou une formalité. C’est une démarche essentielle qui garantit la sécurité, la qualité et l’efficacité de nombreux process industriels. En comprenant l’importance de l’étalonnage et en suivant les étapes appropriées, vous pouvez non seulement assurer la précision de vos appareils, mais aussi prolonger leur durée de vie et optimiser leurs performances.
N’oubliez pas que la précision est au cœur de l’efficacité. En investissant du temps et des ressources dans l’étalonnage régulier de vos appareils, vous investissez dans la qualité et la fiabilité de vos opérations. Alors, la prochaine fois que vous penserez à l’étalonnage, rappelez-vous de son impact décisif et des avantages qu’il apporte à votre entreprise.
Assurez-vous de mesurer la pression de manière précise et fiable avec Fuji Electric France.
Nos capteurs de pression et nos services d’étalonnage vous aideront à résoudre vos problèmes de mesure.
Pour en savoir plus sur nos produits et bénéficier d’une consultation gratuite, contactez notre équipe d’experts dès maintenant.
L’étalonnage d’un capteur de pression implique de comparer ses mesures à celles d’un étalon de référence, puis d’ajuster le capteur en fonction des écarts observés.
