Découvrir les secrets de la technologie du débitmètre à ultrasons

La technologie du débitmètre ultrason vous intrigue et, plus précisément, vous vous demandez comment fonctionne un débitmètre à ultrasons.

Un débitmètre ultrason, aussi appelé débitmètre à ultrasons, mesure la vitesse d’un fluide à l’aide d’ultrasons pour calculer le débit volumétrique. Il utilise le principe des ondes ultrasoniques et du décalage de fréquence pour mesurer le débit volumétrique.

dans-cet-article-plongez-dans-le-monde-des-debitmetres-a-ultrasons-fr-en

Dans cet article, nous allons nous plonger dans le monde fascinant des débitmètres à ultrasons et de leur fonctionnement. Nous décomposerons leur mécanisme de fonctionnement, explorerons leurs types et discuterons de leur application dans divers domaines. Nous découvrirons également les subtilités du débitmètre à temps de transit et du débitmètre à ultrasons Doppler, deux types importants de débitmètres à ultrasons.

Préparez-vous à plonger dans la dynamique des fluides et de l’acoustique impliquées dans leur fonctionnement.

Démêler la mécanique du débitmètre ultrason  – Une explication détaillée

demeler-la-mecanique-du-debitmetre-a-ultrasons-fr-en

En général, un débitmètre volumétrique est un dispositif conçu pour mesurer le débit ou la quantité d’un liquide, d’un gaz ou d’une vapeur circulant dans une conduite. Les débitmètres à ultrasons, cependant, utilisent une technologie plus sophistiquée – ils utilisent des ondes sonores ou des vibrations acoustiques pour déterminer la vitesse du liquide, de la vapeur ou du gaz s’écoulant dans la canalisation à travers la paroi de la canalisation sur la surface de section transversale.

Commençons par les bases : le débitmètre ultrason fonctionne selon le principe du “temps de transit” ou “temps de vol”. Il s’agit de transmettre une onde sonore ultrasonique d’un capteur à l’autre à travers le fluide contenu dans la conduite. En fonction de la direction du flux, l’impulsion s’accélère ou se ralentit. En mesurant le temps de parcours de ces impulsions dans les deux sens, il est possible de calculer le débit.

Le rôle des impulsions ultrasoniques et du temps de transit

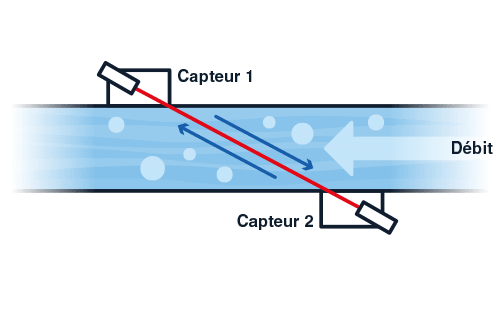

le-role-des-implusions-ultrasoniques-et-du-temps-de-transit-schema-fr

Les principaux composants d’un débitmètre ultrason sont deux transmetteurs. Ceux-ci agissent à la fois comme générateurs et récepteurs de signaux ultrasoniques dans le même corps de capteur. Ils émettent des impulsions ultrasoniques, qui sont essentiellement des ondes sonores à une fréquence élevée, supérieure à la gamme de l’audition humaine.

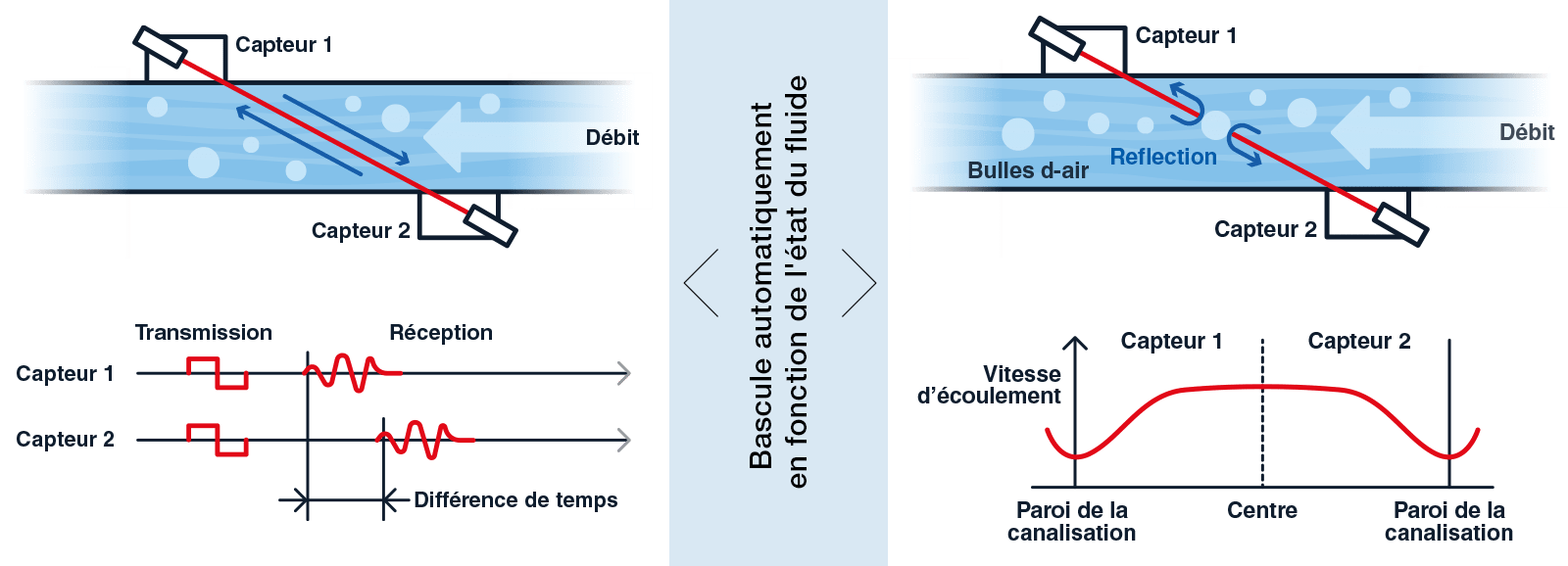

L’un des capteurs ou transmetteurs envoie une impulsion ultrasonique en aval dans le flux du fluide, tandis que l’autre second transmetteur envoie une impulsion en amont. Le temps de transit en aval est inférieur au temps de transit en amont en raison de la vitesse d’écoulement du fluide. En calculant la différence entre les temps de transit de ces deux capteurs, le débitmètre peut déterminer avec précision la vitesse d’écoulement.

Débitmètres à ultrasons Doppler vs. Débitmètres à temps de transit

debitmetres-a-ultrasons-doppler-vs-debitmetres-a-temps-de-transit-schema-fr

Il existe deux principaux types de débitmètres à ultrasons : Les débitmètres Doppler et les débitmètres à temps de transit. Tous deux utilisent des ondes sonores pour mesurer la vitesse d’écoulement, mais ils diffèrent par la manière dont ils interprètent le signal de retour.

Un débitmètre à ultrasons Doppler fonctionne en réfléchissant un faisceau ultrasonique sur des particules en suspension ou des bulles de gaz dans un flux de liquide en circulation. Le décalage de fréquence du signal ultrasonore de retour, appelé décalage Doppler, est directement proportionnel à la vitesse du liquide.

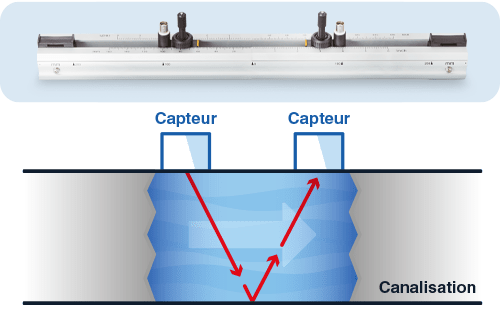

D’autre part, les débitmètres à ultrasons à temps de transit mesurent le débit en utilisant des paires de transmetteur dans une configuration où le signal du capteur à ultrasons traverse deux fois la voie d’écoulement dans la direction opposée à travers la paroi de la conduite et dans le flux. La différence de temps entre les signaux, appelée temps de transit, est utilisée pour calculer la vitesse d’écoulement.

Voici tout ce qu’il faut savoir sur le fonctionnement des débitmètres à ultrasons, les nuances entre les différents types de débitmètres à ultrasons et leurs diverses applications.

voici-tout-ce-qu-il-faut-savoir-sur-les-debitmetres-a-ultrasons-schema-fr

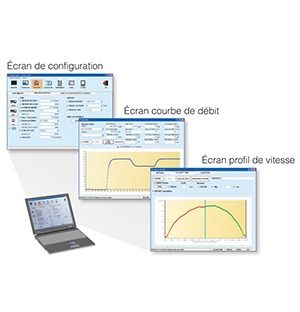

l’importance-des-caracteristiques-du-fluide-et-de-la-trajectoire-fr

L’importance des caractéristiques du fluide et de la trajectoire d’écoulement

Pour comprendre le fonctionnement d’un débitmètre ultrason, il est essentiel de reconnaître l’influence des caractéristiques du fluide et de la voie d’écoulement. Pour que le signal ultrasonique traverse avec succès le fluide, il faut que celui-ci soit exempt d’obstacles susceptibles de disperser ou d’absorber les ondes sonores.

Le fluide ne doit pas contenir une forte concentration de particules solides ou de bulles de gaz, car elles peuvent perturber les ondes ultrasoniques. Par exemple, pour qu’un débitmètre Doppler fonctionne, il faut que le fluide contienne suffisamment de bulles ou de particules pour réfléchir le signal, mais trop de bulles ou de particules peuvent entraver complètement le signal.

La trajectoire du flux, c’est-à-dire le chemin emprunté par le signal ultrasonique dans le fluide, a également une incidence sur la précision de la mesure. Si le flux est turbulent, le signal peut être diffus, ce qui entraîne des mesures inexactes. C’est pourquoi les débitmètres nécessitent souvent une ligne droite ou des longueurs de tuyau de part et d’autre du corps du capteur afin de garantir une trajectoire d’écoulement régulière et sans à-coups.

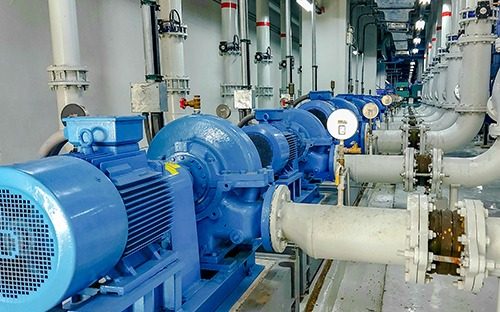

debitmetre-a-ultrasons-pour-applications-industrielle-fr-en

Débitmètre ultrason pour applications industrielles

Grâce à leur polyvalence, les débitmètres à ultrasons sont utilisés dans plusieurs secteurs. Dans les applications industrielles, ils sont utilisés pour contrôler le débit d’eau, d’eau distillée, d’huiles et de produits chimiques.

Ces débitmètres offrent de nombreux avantages par rapport aux débitmètres mécaniques traditionnels, tels qu’une maintenance réduite, une grande précision et l’absence de perte de pression.

L’avenir : Améliorer la technologie du débitmètre ultrason

l’avenir-ameliorer-la-technologie-du-debitmetre-a-ultrasons-fr-en

La technologie derrière le débitmètre ultrason continue d’évoluer. Les innovations modernes visent à améliorer la robustesse de ces débitmètres, ce qui leur permet de mesurer avec précision le débit de fluides plus complexes dont la pression, la température et la teneur en particules varient.

Par exemple, les modèles les plus récents présentent des avancées telles que des conceptions à pince, qui permettent au débitmètre de mesurer le débit depuis l’extérieur de la canalisation, sans contact avec le fluide. Cette conception facilite l’installation et évite les problèmes potentiels de compatibilité chimique.

Restez à l’écoute, nous approfondirons le monde des débitmètres à ultrasons, en explorant leurs avantages, leur principe de fonctionnement et les moyens d’optimiser leur utilisation dans vos applications.

restez-a-l-ecoute-nous-approfondirons-le-monde-des-debitmetres-fr-en

L’avantage d’une faible perte de pression

Un avantage significatif de l’utilisation d’un débitmètre ultrason à pince est la chute de pression négligeable à travers le débitmètre. Contrairement à d’autres types de débitmètres, tels que les débitmètres à vortex ou les débitmètres magnétiques, les débitmètres à ultrasons n’ont pas de pièces mobiles ou d’obstructions sur le trajet du flux. Il en résulte une faible perte de pression, ce qui est avantageux dans les industries dans lesquelles le maintien de la pression est essentiel.

La perte de charge se réfère à la diminution de la pression du fluide qui se produit lorsque le fluide passe à travers un tuyau ou un débitmètre. Une perte de pression élevée peut entraîner une perte d’énergie et une diminution de l’efficacité d’un système de fluides. Par conséquent, la faible perte de charge des débitmètres à ultrasons contribue à la conservation de l’énergie et à l’efficacité opérationnelle.

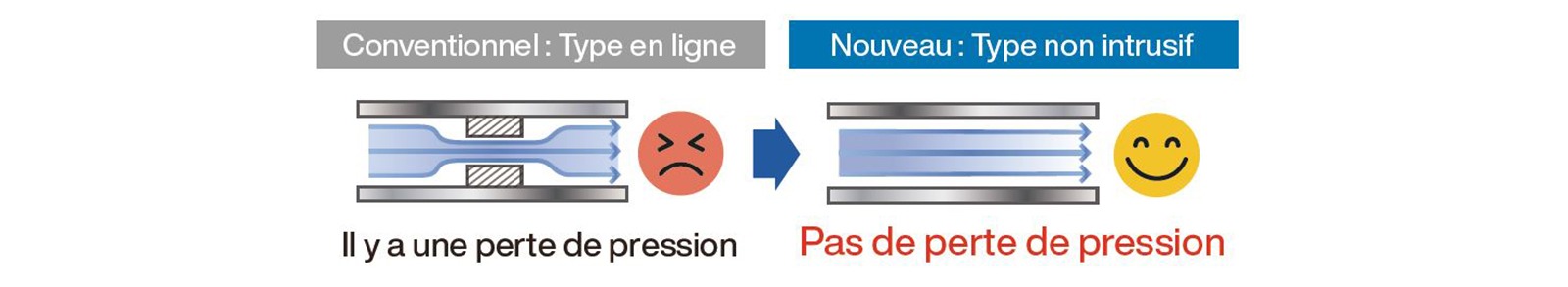

l-avantage-d-une-faible-perte-de-pression-schema-fr

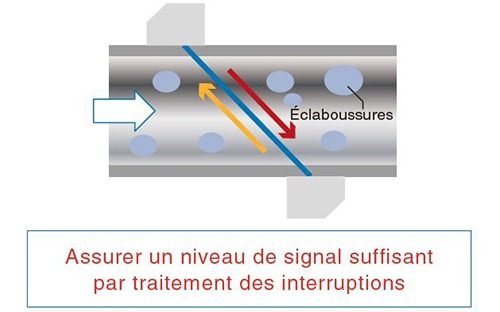

fonctionnement-dans-diverses-conditions-de-fluide-schema-fr

Fonctionnement dans diverses conditions de fluides

Un autre aspect intéressant des débitmètres à ultrasons est leur capacité à fonctionner dans des conditions de fluides variées. Cette possibilité les rend adaptés à diverses applications, allant de la gestion des eaux usées aux industries pétrolières et gazières. Par exemple, les débitmètres à temps de transit sont très efficaces dans les fluides propres et monophasés tels que l’eau ou les huiles.

Les débitmètres Doppler, quant à eux, conviennent aux liquides sales ou aérés, où ils peuvent faire rebondir les signaux ultrasoniques sur les particules en suspension.

Toutefois, lorsque le fluide présente une concentration trop élevée de solides ou de gaz, une autre méthode, telle qu’un débitmètre à canal ouvert, peut s’avérer plus approprié.

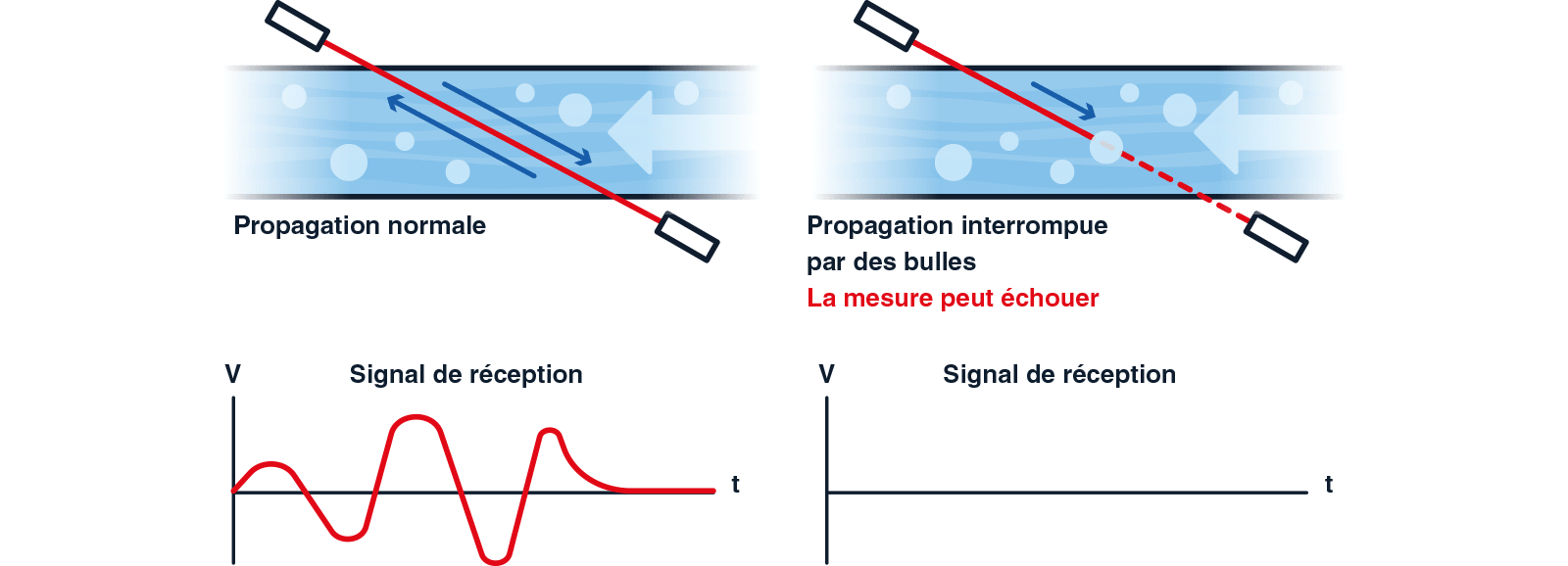

propagation-normale-et-interrompue-schema-fr
comprendre-le-role-de-la-taille-et-du-materiau-du-conduits-fr-en

Comprendre le rôle de la taille et du matériau des conduits

La taille et le matériau du conduit peuvent influencer de manière significative les performances d’un débitmètre ultrason. La surface intérieure du tuyau doit être lisse pour permettre une propagation aisée des signaux ultrasoniques à travers sa surface. Les matériaux tels que l’acier, le PVC ou le cuivre, couramment utilisés dans les tuyaux industriels, facilitent cette propagation.

En outre, le diamètre du conduit joue un rôle crucial dans la sélection d’un débitmètre ultrason. Alors que certains débitmètres peuvent traiter une large gamme de tailles de tuyaux, d’autres sont conçus pour des diamètres spécifiques.

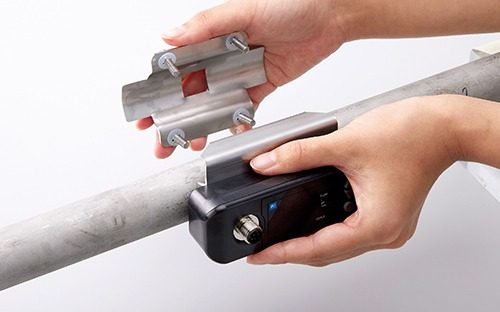

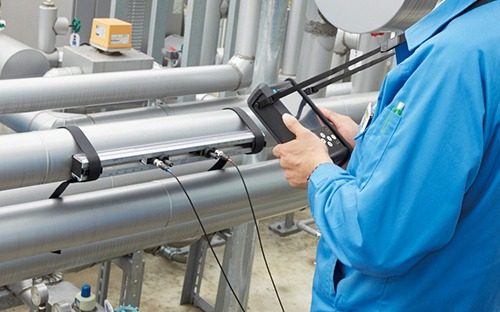

Les débitmètres à ultrasons à pince sont particulièrement polyvalents car ils peuvent être montés à l’extérieur de la paroi d’un conduit pour des tuyaux de tailles et de matériaux différents.

Dernières réflexions sur le débitmètre ultrason

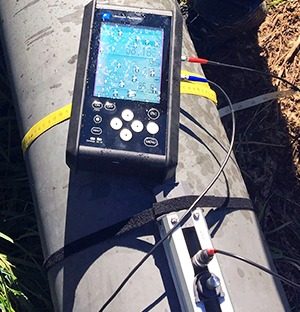

dernieres-reflections-sur-le-debitmetre-a-ultrason-fr-en

Pour comprendre les subtilités du fonctionnement d’un débitmètre ultrason, il faut partir à la découverte de la dynamique des fluides, de la propagation des ondes sonores et de l’effet Doppler. Le débitmètre ultrason est un appareil remarquable, qui reflète nos avancées technologiques en matière de mesure précise du débit des liquides et de la vapeur de manière non intrusive.

Tout au long de cet article, vous avez découvert les principes fondamentaux qui régissent le fonctionnement des débitmètres à ultrasons, à savoir les débitmètres à temps de transit et les débitmètres à ultrasons à effet Doppler. Vous avez approfondi les nuances de la trajectoire d’écoulement, les caractéristiques du fluide et le rôle de la taille et du matériau des tuyaux.

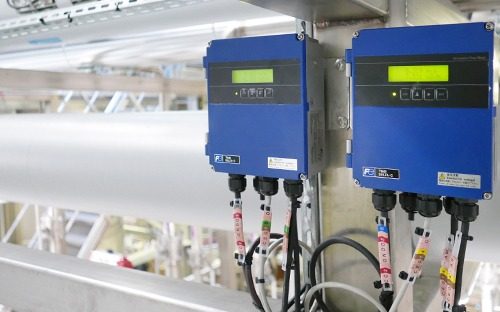

la-nature-polyvalente-des-debitmetres-a-ultrasons-fr-en

En outre, vous avez vu comment la nature polyvalente des débitmètres à ultrasons les rend adaptés à un large éventail d’applications industrielles. Leur capacité à fournir des mesures de débit précises avec une maintenance réduite et une perte de charge négligeable a fait d’eux un choix privilégié dans de nombreuses industries.

La compréhension du fonctionnement d’un débitmètre ultrason, détaillée ci-dessus, vous aidera à tirer parti de cette technologie pour optimiser vos opérations, qu’elles soient liées au contrôle des processus industriels, à la gestion des ressources en eau ou aux diagnostics médicaux. C’est une preuve que le son, un élément aussi banal que complexe, peut être exploité de manière aussi innovante.

Le fait de s’embarquer dans ce voyage pour comprendre le fonctionnement d’un débitmètre ultrason confirme que lorsque l’on se penche sur les détails, même les dispositifs les plus complexes deviennent plus accessibles, plus compréhensibles et, surtout, plus applicables. Alors, continuez à questionner, à explorer et rappelez-vous que le monde de la technologie s’ouvre à ceux qui osent s’y plonger.

Questions fréquemment posées

1. Comment fonctionne un débitmètre ultrason ?

Les débitmètres à temps de transit à ultrasons, ou débitmètres ultrason, fonctionnent en envoyant des ondes ultrasoniques d’un transmetteur à un autre à travers le fluide d’une conduite. Ils mesurent le temps pris par ces impulsions en aval et en amont. La fréquence légèrement différente de ces temps de transit permet de calculer la vitesse d’écoulement du fluide.

2. Comment fonctionne un débitmètre ultrason pour mesurer le débit ?

Un débitmètre ultrason mesure les débits en analysant la vitesse des ondes sonores qui se déplacent dans le fluide. Ce processus implique la transmission de signaux ultrasoniques en aval et en amont. Le différentiel de temps de transit de ces signaux est en corrélation avec la vitesse d’écoulement, et donc avec le débit.

3. Quel est le principe de base du débitmètre à ultrasons ?

Le principe de base du débitmètre à ultrasons repose sur la méthode différentielle du temps de transit. Il mesure le temps nécessaire à une onde ou à un signal ultrasonique pour se déplacer en aval par rapport à l’amont dans un écoulement de fluide. La différence de ces temps est utilisée pour calculer la vitesse du fluide et, par conséquent, le débit volumétrique.

4. Quelle est la précision du débitmètre à ultrasons ?

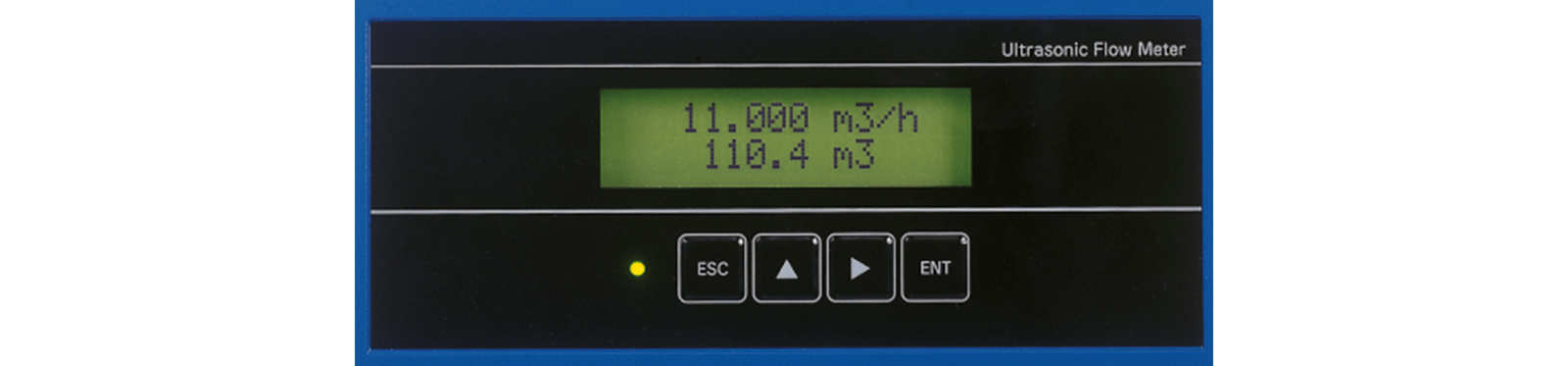

La précision des débitmètres à ultrasons varie en fonction du modèle et de l’application. Cependant, ils sont généralement très précis, certains modèles haut de gamme atteignant des niveaux de précision allant jusqu’à ±0,5 %. Des facteurs tels que les caractéristiques du fluide, l’état de la canalisation et une installation correcte peuvent influer sur la précision du débitmètre à ultrasons.



quelle est la precision d un debitmetre a ultrasons



5. Le type de fluide affecte-t-il le fonctionnement du débitmètre ultrason ?

Oui, les caractéristiques du fluide, telles que sa densité, sa viscosité, sa température et la présence de particules solides ou de bulles de gaz, peuvent influencer de manière significative le fonctionnement d’un débitmètre ultrason. Par exemple, un débitmètre à temps de transit fonctionne mieux avec des fluides propres, tandis qu’un débitmètre Doppler convient mieux aux liquides sales ou aérés.

6. Les débitmètres à ultrasons peuvent-ils être utilisés pour des applications liquides et gazeuses ?

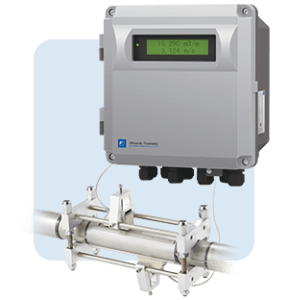

les-debitmetres-a-ultrasons-pour-applications-liquides-et-gazeuses-fr-enOui, les débitmètres à ultrasons peuvent être utilisés pour mesurer le débit des liquides et des gaz. Cependant, le type spécifique de débitmètre, tel que le temps de transit ou le Doppler, ainsi que la conception, peuvent varier en fonction de l’application. Des entreprises de premier ordre, telles que Fuji Electric, ont introduit un débitmètre à ultrasons pour la vapeur afin de mesurer le débit de la vapeur saturée.

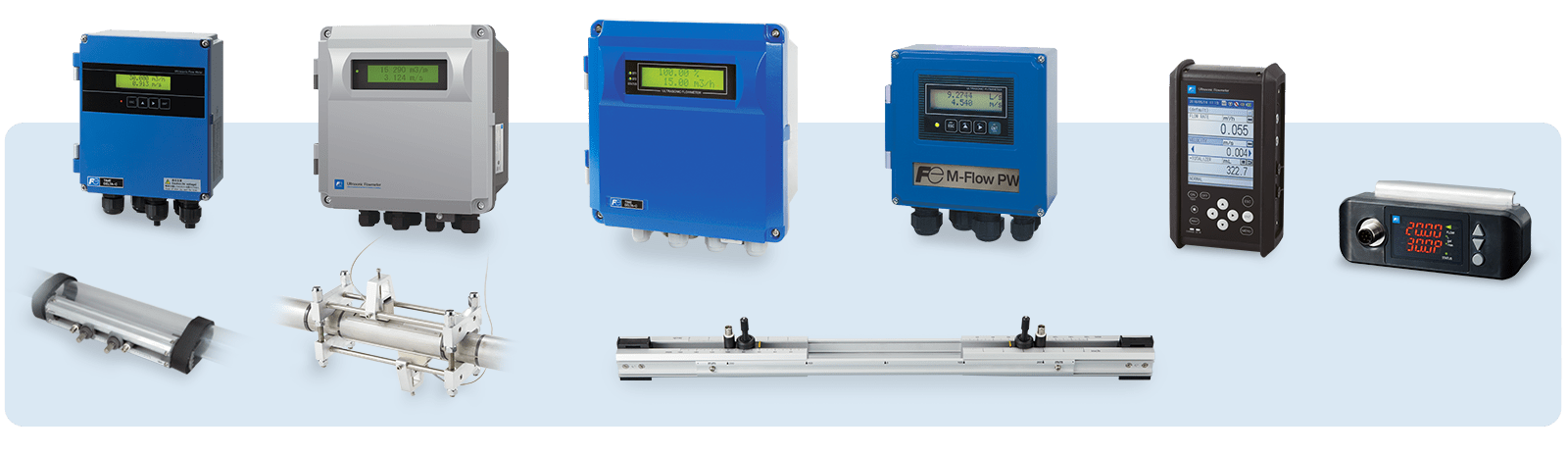

Découvrez la puissance des débitmètres à ultrasons : révolutionnez la mesure de débit avec Fuji Electric

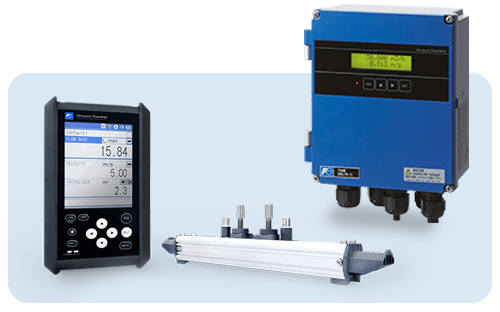

Découvrez la technologie de pointe des débitmètres à ultrasons Fuji Electric et accédez à un nouveau niveau de précision et d’efficacité dans la mesure du débit. Nos débitmètres à ultrasons offrent une fiabilité et une précision inégalées, vous fournissant des données en temps réel pour optimiser vos procédés et prendre des décisions éclairées.
