Optimisation des performances des réseaux d’eau avec les enregistreurs autonomes LOG V4 de Fuji Electric

Les enregistreurs autonomes LOG V4 de Fuji Electric sont des outils incontournables pour les opérateurs de réseaux d’eau qui cherchent à améliorer leur diagnostic et leur analyse. Ils offrent un suivi rigoureux des compteurs et des débitmètres M5000, réalisent des mesures précises de la pression des conduites (avec un capteur de pression alimenté par LOG V4), les enregistrent et les transfèrent au système central. Ces précieuses informations rendent possibles la détection d’anomalies sur le réseau, telles que les surpressions ou l’insuffisance de pression.

L’irremplaçabilité des enregistreurs LOG V4 réside dans leur capacité à fournir une analyse détaillée de données (volumes journaliers, débits maximums, débits nocturnes) sur des périodes prolongées. Cela permet d’évaluer la performance du réseau d’eau. De plus, ces données de haute précision permettent des bilans de consommation, mettant en lumière les zones les plus touchées par les fuites.

sectorisation-detection-des-fuites-reseaux-d-eau-fr-en

Sectorisation et détection des fuites dans les réseaux d’eau avec l’enregistreur Autonome LOG V4 de Fuji Electric

Les défis abondent pour les exploitants qui cherchent à maintenir l’intégrité des réseaux de distribution d’eau usée et soumis à des contraintes environnementales telles que l’érosion et les mouvements de terrain. Il est indispensable de protéger les ressources en eau et de minimiser les fuites tout en répondant aux exigences d’une population grandissante.

Dans ce contexte, face à des enjeux économiques importants, l’objectif est de réaliser des économies significatives. Ceci peut être réalisé en détectant et en réduisant les fuites pour limiter l’eau non facturée. La mise en place d’une sectorisation des réseaux, couplée à la télégestion, constitue une solution efficace pour les acteurs de l’eau.

La sectorisation vise à quantifier l’eau traitée distribuée à l’entrée et à la sortie de secteurs homogènes (500-3000 abonnés). Les compteurs de sectorisation sont connectés à l’Enregistreur Autonome LOG V4 de Fuji Electric qui assure le relevé continu des index de chaque point de comptage du réseau. Ces enregistreurs autonomes effectuent des pré-calculs de débits (moyen, minimum, maximum) et dressent des bilans quotidiens.

Opérationnels 24 heures sur 24, les enregistreurs du LOG V4 relèvent notamment les débits nocturnes, informations essentielles pour identifier les secteurs à fuites. Ces données sont quotidiennement transmises au système central pour une analyse et un recoupement détaillés par secteurs. Cela permet d’identifier rapidement l’émergence d’une fuite consécutive à une casse.

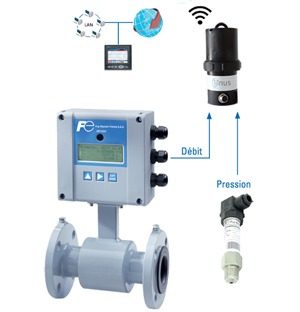

log-v4-un-atout-pour-la-reactivite-en-cas-de-detection-de-fuites-schema-fr

LOG V4 : un atout pour la réactivité en cas de détection de fuites

L’enregistreur Autonome LOG V4 propose une fonction d’alerte de dépassement de seuil, garantissant une réaction optimale en cas de fuite. En utilisant ces seuils prédéfinis, il est possible de détecter les casses en amont ou en aval d’une canalisation. Une alerte est ainsi envoyée automatiquement au PC et au téléphone portable de l’équipe de maintenance en cas de dépassement d’un seuil.

Une telle analyse de données, couplée à la sectorisation, donne aux exploitants la capacité d’orienter efficacement les campagnes de détection vers les secteurs prioritaires. La vitesse de réponse permise par les enregistreurs du LOG V4 de Fuji Electric devient alors un facteur clé pour l’amélioration des performances des réseaux d’eau.

Grâce à la réduction significative des pertes d’eau, l’investissement dans ces équipements de télégestion est rapidement rentabilisé, ce qui témoigne de leur rôle essentiel dans la gestion des réseaux d’eau.

un-controle-intelligent-de-la-pression-fr-en

Un contrôle intelligent de la pression avec Fuji Electric

Pour tout gestionnaire de réseau de distribution d’eau, l’exercice de régulation est délicat. Assurer une pression constante sur l’ensemble du réseau, fournir un service de qualité aux utilisateurs et préserver des infrastructures pouvant être fragilisées par le temps sont des missions complexes à mener conjointement.

L’Enregistreur Autonome LOG V4 de chez Fuji Electric s’avère être une solution efficace pour répondre à ces défis.

Avec une ou deux entrées analogiques selon le modèle, Fuji Electric propose une mesure continue de la pression sur les conduites d’eau. Compatible avec tous les capteurs 4-20mA du marché, le logiciel de l’enregistreur LOG V4 s’occupe d’alimenter et de piloter le capteur. Il adapte son rythme d’enregistrement en fonction d’un seuil d’alerte, permettant une analyse plus détaillée des pressions.

Par ailleurs, Fuji Electric se distingue en modulant la pression grâce à une gestion intelligente d’une vanne de régulation bi-étagée. En diminuant la pression durant les périodes de faible demande en eau, le LOG V4 réduit les fuites diffuses, limitant ainsi automatiquement les pertes d’eau.

Avec les solutions de Fuji Electric, optimisez votre réseau de distribution d’eau tout en maintenant une excellente qualité de service à destination de vos utilisateurs.

debitmetre-electromagnetique-m5000-avec-batterie-fr-en

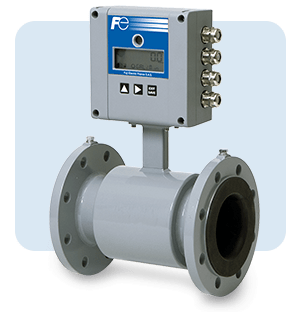

Débitmètre électromagnétique M5000 avec batterie

Précision : meilleure que +/-0,4 %
Protection : IP67/IP68
Echelle de mesure : 0.03 à 12 m/s
Diamètre : DN15 à DN 600
Alimentation par pile (jusqu’à 12 ans d’autonomie)
Pas de perte de charge et donc pas de perte de pression dans le réseau
Conformité ACS (eau potable) et MID MI-001 (facturation eau froide)

Découvrir le débitmètre autonome M5000

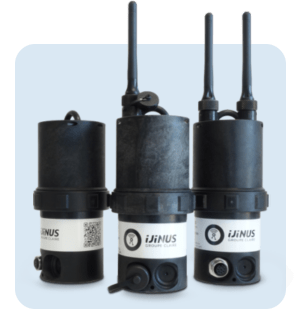

Enregistreur autonome LOG V4

L’enregistreur LOG V4 est autonome et communicant. Connectez-vous avec ou sans modem GSM et analysez et exportez vos données.

Communication : Modbus/Radio (HF)/GSM/Sigfox
Envoi alarme par SMS
Mémoire : 500 000 mesures
Protection : IP68
Autonomie > 5 ans
Alimentation capteur externe 8,8 … 24Vcc

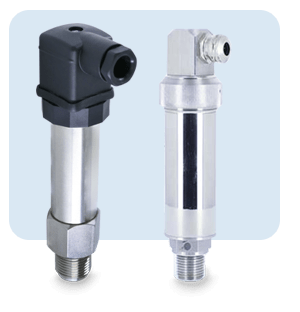

Transmetteur de pression relative GR

Étendue de mesure : -1 à 250 bars
Technologie : couche épaisse en céramique
Sortie : 4-20 mA – 2 fils
Erreur globale : ±1% de l’étendue de mesure (0,5% en option)
Raccord process : 1/2″GM en standard

Découvrir le capteur de pression

visualisation et supervision de vos donnees

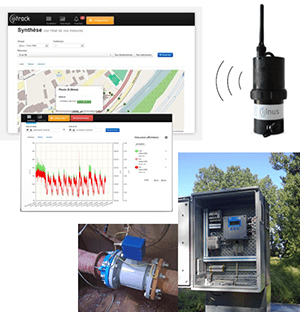

Visualisation et supervision de vos données en temps réel IJITRACK

Grâce à cette interface web, supervisez vos données, administrez vos comptes clients et exportez vos données en rapports détaillés :

Interface simple et intuitive
Trois sections vous permettent de gérer vos données : Résumé, Historique et Alarme. Ces données sont visibles sur la carte, la table et l’objet
Configuration des appareils
L’assistant de configuration vous permet d’ajouter rapidement de nouveaux capteurs en sélectionnant le compte, le nom, le modèle.
Export
Exportations personnalisables en CSV vers Excel, par groupe, de date à date. Exportation automatisée de requête HTTP disponible
Accès aux données protégées
Connexion sécurisée HTTPS, cryptage sur 128-bit
Gestion de compte
Superviser tous vos capteurs, gérer vos comptes et les différents sites à travers une arborescence simple et rapide d’utilisation
Graphiques multiaxes et multicourbes
L’interface permet de comparer les données de différents capteurs et/ou sites

kit-de-connexion-cle-usb-hf-cle-wifi-fr-en

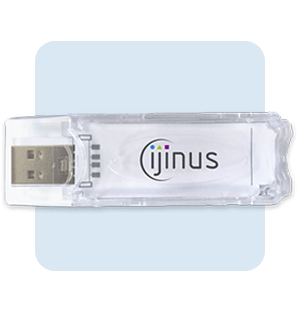

Kit de connexion Clé USB/HF – “clé WIJI

Émetteur récepteur de type point d’accès
Connecteur USB
Antenne radio interne

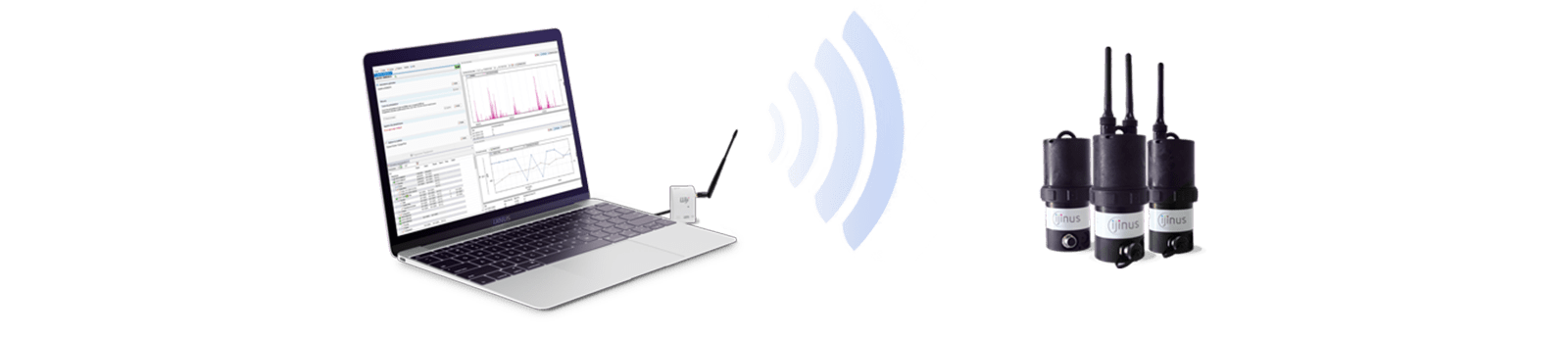

logiciel-de-configuration-avelour-6-fr-en

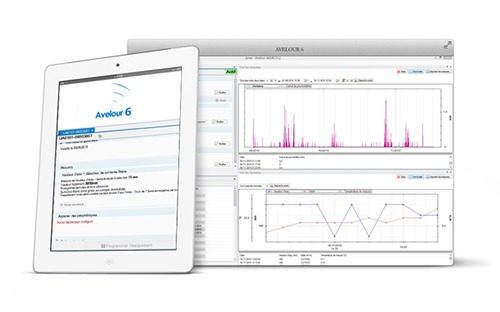

Logiciel de configuration Avelour 6 pour la configuration des capteurs et enregistreurs

Affichage multicourbes de vos données
Sauvegarde des données et des paramétrages
Travaillez en toute sécurité en restant à distance de vos points de mesure
La configuration d’un capteur peut être sauvegardée comme modèle et injectée aux autres
