Norme ISO 5167 : Évolutions majeures pour la mesure du débit des fluides

La norme ISO 5167 garantit le mesurage précis du débit des fluides. Elle définit les méthodes et les instruments pour mesurer le débit des fluides au moyen d’appareils déprimogènes insérés dans des conduites en charge de section circulaire. Cette norme fournit des directives essentielles pour l’utilisation d’appareils déprimogènes comme les diaphragmes, tuyères et tubes de Venturi.

la norme iso 5167

La norme ISO 5167 se compose de six parties, chacune traitant d’un aspect spécifique du mesurage de débit.

Elle couvre les principes généraux, les plaques à orifice, les tuyères, les tubes de Venturi, les cônes de mesure et les débitmètres à coin. Ces appareils sont insérés dans une conduite en charge pour déterminer le débit du fluide.

L’édition 2022 de la norme ISO 5167 apporte des mises à jour importantes.

Elle intègre de nouvelles données et améliore les méthodes de calcul du débit et de l’incertitude associée. Ces changements visent à assurer des mesures plus précises et fiables dans diverses applications industrielles.

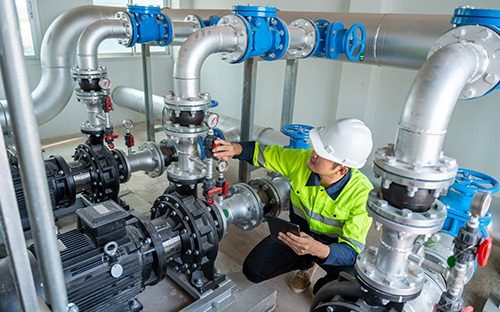

points cles de la norme iso 5167

Points clés de la norme ISO 5167

  • La norme ISO 5167 définit les méthodes de mesure du débit des fluides dans les conduites en charge.
  • Elle couvre divers appareils déprimogènes utilisés pour le mesurage précis du débit.
  • L’édition de la norme ISO5167 de 2022 apporte des améliorations pour des mesures plus fiables.
principes generaux et exigences generales

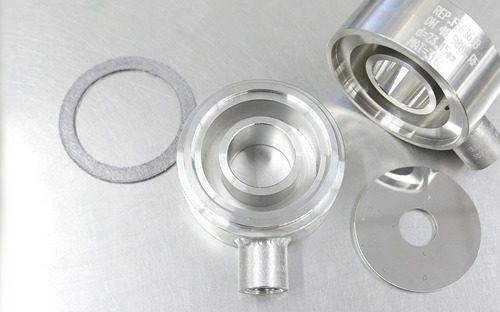

Norme ISO 5167-1 – principes généraux et exigences générales

La norme ISO 5167-1 établit les principes fondamentaux pour la mesure de débit des fluides au moyen d’appareils déprimogènes insérés dans des conduites en charge de section circulaire. Elle s’applique aux organes déprimogènes insérés dans des conduites en charge de section circulaire. Cette partie définit les termes et symboles essentiels. Elle présente également les exigences générales pour l’utilisation de ces dispositifs de mesure.

la mesure de debit des fluides au moyen appareils deprimogenes

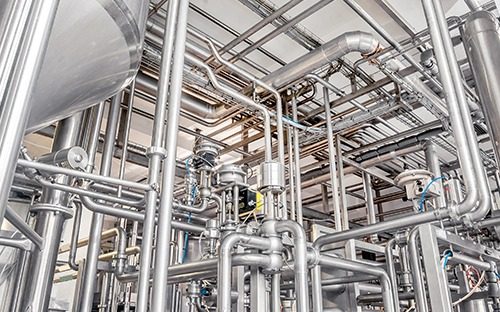

conditions installation et de fonctionnement

Les appareils concernés incluent les plaques à orifice, les tuyères, les tubes de Venturi, les cônes et les débitmètres à coin. Tous ces instruments sont conçus pour être installés dans des conduites pleines. La norme couvre la géométrie des appareils et leur méthode d’utilisation. Elle précise les conditions d’installation et de fonctionnement à respecter pour obtenir des mesures fiables. Un aspect abordé est le calcul du débit et de l’incertitude associée. La norme fournit les informations nécessaires pour effectuer ces calculs avec précision.

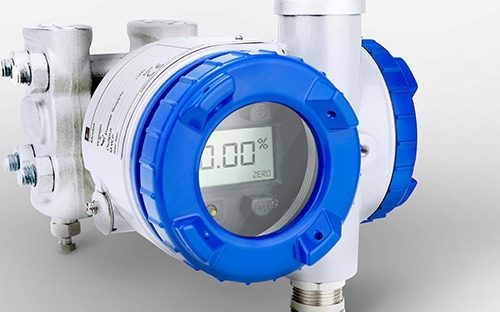

modifications apportees dans la version 2022

Modifications apportées dans la version 2022 de la norme ISO5167

Des clarifications ont été apportées dans la partie 1 concernant la combinaison des incertitudes standards et l’incorporation d’exemples pratiques. Les diagnostics internes des capteurs de pression et l’utilisation de multiples transmetteurs pour améliorer la précision ont été introduits. De plus, la plage de mesure du débit a été étendue, offrant un rapport de 2:1 à environ 11:1 grâce à des transmetteurs de pression améliorés.

les diaphragmes

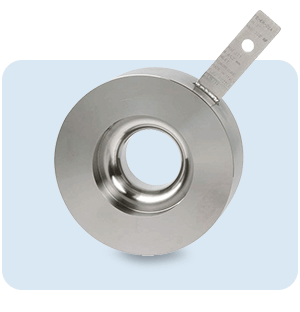

Norme ISO 5167-2 – Diaphragmes

L’ISO 5167-2 traite de la mesure du débit par diaphragmes. Elle établit les principes généraux de mesure et de calcul du débit des fluides dans une conduite circulaire en charge. La norme exige que les appareils soient insérés dans une conduite de section circulaire remplie. Elle fournit des informations détaillées sur le calcul du débit et l’incertitude associée.

Modifications apportées dans la version 2022 : L’épaisseur maximale des bords des diaphragmes, lorsque le rapport β<0,2\beta < 0,2β<0,2, a été clarifiée. Cette modification vise à assurer une plus grande précision pour les petits diaphragmes, en particulier pour des rapports de diamètre β\betaβ faibles.

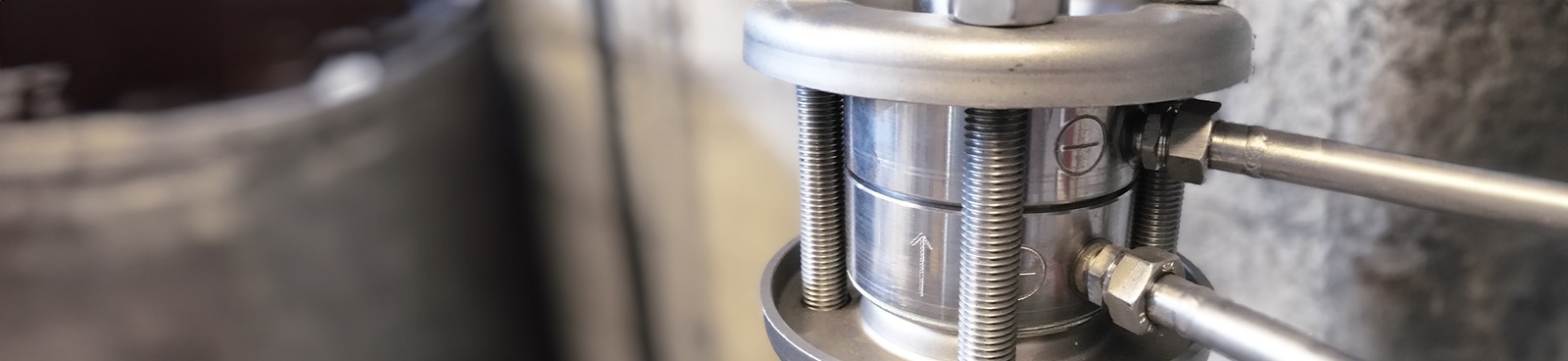

epaisseur maximale des bords des diaphragmes
les tuyeres

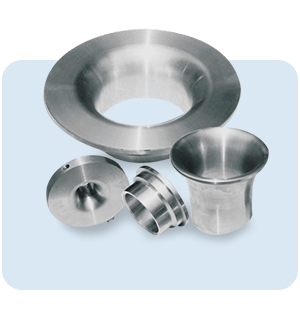

Norme ISO 5167-3 – Tuyères et Venturi-tuyères

La norme ISO 5167-3 décrit les tuyères et Venturi-tuyères utilisés pour mesurer le débit des fluides. Ces appareils sont insérés dans des conduites en charge de section circulaire. Cette norme s’applique aux écoulements subsoniques de fluides monophasiques. Elle spécifie les limites de diamètre de conduite et de nombre de Reynolds pour l’utilisation de ces appareils. Les tuyères et Venturi-tuyères fonctionnent sur le principe de la différence de pression. Le fluide passe par une section rétrécie, ce qui crée une différence de pression mesurable.

Caractéristiques principales :

  • Précision élevée
  • Perte de charge modérée
  • Bonne résistance à l’usure

La norme détaille les spécifications techniques pour la fabrication et l’installation de ces appareils.

Elle fournit également des équations pour calculer le débit à partir des mesures de pression différentielle.

Modifications apportées dans la version 2022 : Des mises à jour ont été apportées aux tuyères à gorge taraudée, améliorant les coefficients de décharge et réduisant l’incertitude globale des mesures

les venturis

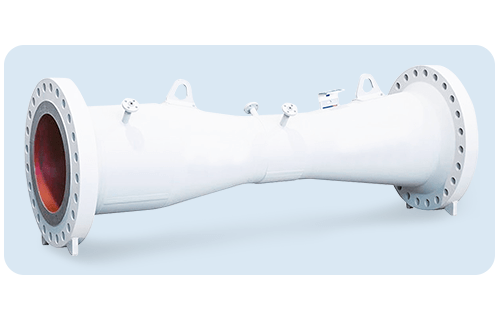

Norme ISO 5167-4 – Venturis

La norme ISO 5167-4 définit les spécifications pour les tubes de Venturi utilisés dans la mesure du débit des fluides. Les tubes de Venturi fonctionnent sur le principe de la différence de pression. Ils sont composés d’une section convergente, d’un col, et d’une section divergente. La norme couvre plusieurs aspects importants :

  • Géométrie et dimensions des tubes
  • Conditions d’installation
  • Méthodes de calcul du débit
  • Limites d’utilisation

Les débitmètres à tube Venturi offrent plusieurs avantages :

  • Précision élevée
  • Faible perte de charge
  • Durabilité

Modifications apportées dans la version 2022 : Des clarifications ont été faites concernant les longueurs droites requises en amont, ainsi que l’intégration de nouvelles données expérimentales pour les tubes Venturi usinés. L’incertitude élargie des coefficients de décharge est désormais de 1,8 %.

les cones de mesure

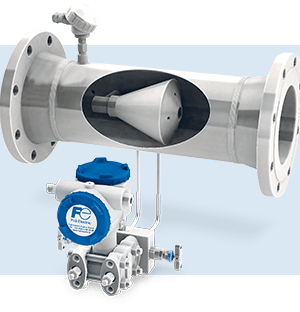

Norme ISO 5167-5 – Cônes de mesure

La norme ISO 5167-5 définit les spécifications pour les cônes de mesure utilisés dans le mesurage de débit des fluides. Ces appareils sont insérés dans des conduites en charge de section circulaire. Les cônes de mesure font partie des dispositifs déprimogènes. Ils créent une différence de pression pour mesurer le débit. Leur conception unique permet une mesure précise dans diverses conditions d’écoulement.

Modifications apportées dans la version 2022 : Deux corrections ont été apportées à la version 2016. Ces corrections incluent des ajustements dans la clé du schéma pour assurer la cohérence avec les dessins et la spécification des angles internes du cône tronqué.

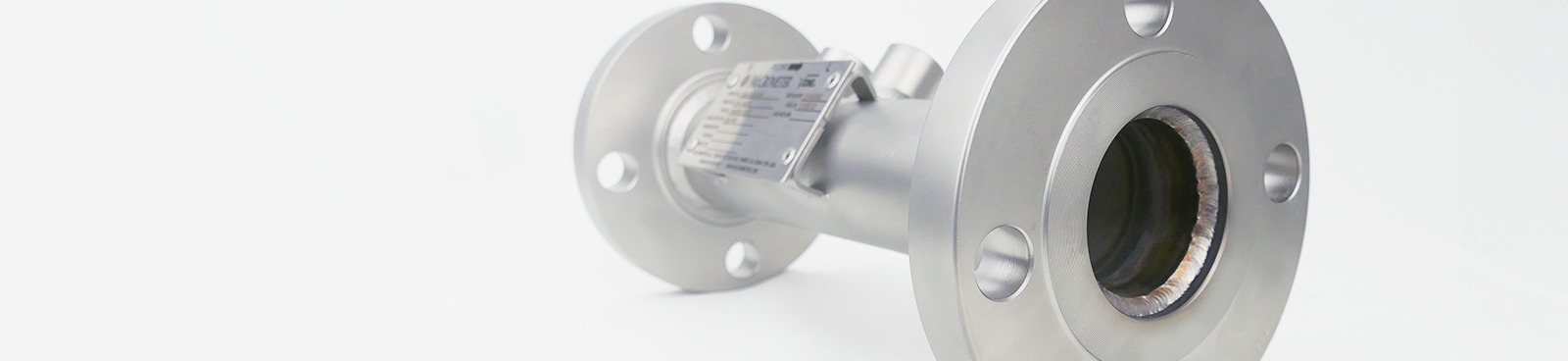

deux corrections ont ete apportees
les debitmetres a coin

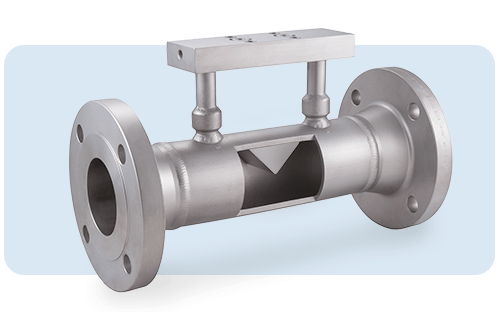

Norme ISO 5167-6 – Débitmètres à coin

La norme ISO 5167-6 traite des débitmètres à coin utilisés pour la mesure de débit des fluides dans une conduite. La norme spécifie la géométrie et les conditions d’utilisation de ces appareils. Elle définit les limites d’application en termes de diamètre de conduite, de rugosité, et de nombre de Reynolds. Elle fournit les informations nécessaires pour calculer le débit et son incertitude.

Modifications apportées dans la version 2022 : Une correction a été apportée à l’annexe B concernant la définition du coefficient Kd2K_d^2Kd2​, ainsi que des précisions supplémentaires sur l’incertitude relative à l’expansibilité​

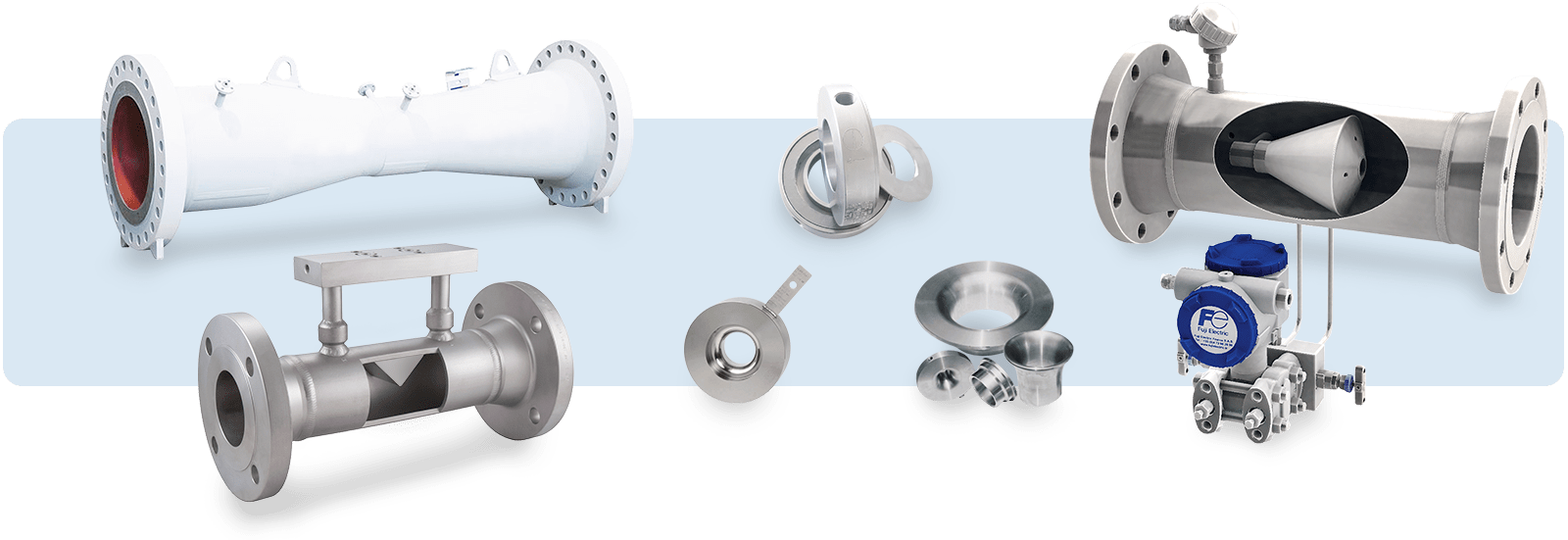

Découvrez les organes déprimogènes concernés par la norme ISO 5167

Questions fréquemment posées sur la norme ISO5167

Quel est le processus recommandé pour l’étalonnage des instruments de mesure selon l’ISO 5167?

L’ISO 5167 recommande un étalonnage régulier des instruments de mesure. Le processus implique la comparaison des mesures de l’instrument avec des valeurs de référence connues.

L’étalonnage doit être effectué dans des conditions similaires à celles de l’utilisation réelle. La norme fournit des directives sur la fréquence et les méthodes d’étalonnage appropriées.

Quelles différences y a-t-il entre les éditions précédentes et la version actuelle de la norme ISO 5167?

La version actuelle de l’ISO 5167 2022 comprend six parties distinctes. Elle a été mise à jour en 2022 pour inclure de nouveaux types de dispositifs comme les cônes de mesure et les débitmètres à coin.

Les éditions récentes intègrent des avancées technologiques et des améliorations basées sur les retours d’expérience de l’industrie. Elles offrent des directives plus détaillées sur l’utilisation et l’installation des appareils.

Quels paramètres sont critiques dans le choix d’un dispositif de mesure conforme à l’ISO 5167?

Le choix d’un dispositif de mesure conforme à l’ISO 5167 dépend de plusieurs facteurs. La nature du fluide, le débit attendu et les conditions d’écoulement sont des paramètres critiques.

La précision requise, les contraintes d’installation et les coûts de maintenance influencent également la sélection. La norme fournit des directives pour choisir le dispositif le plus approprié selon ces critères.

maximisez precision et efficacite

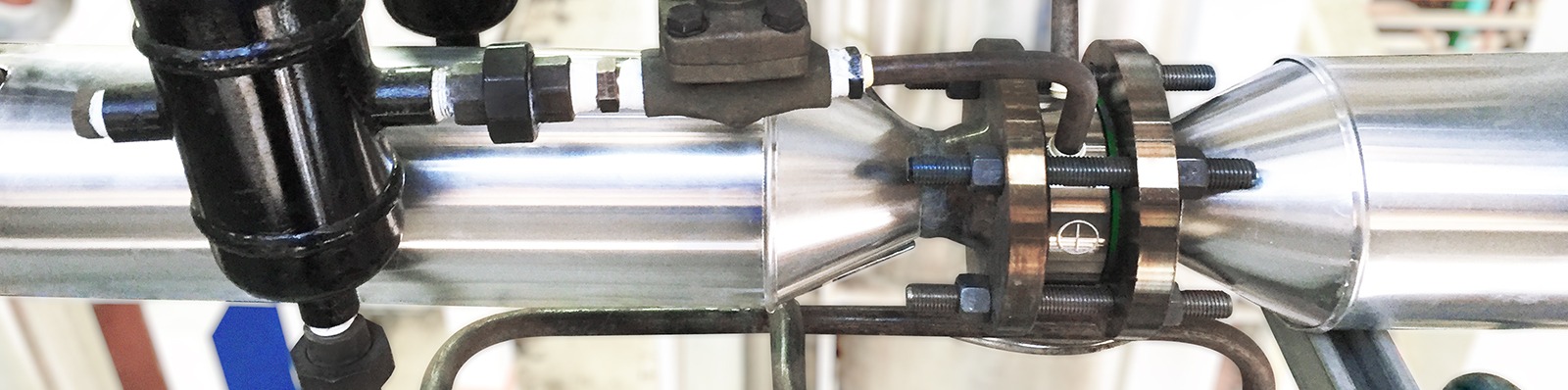

Maximisez précision et efficacité avec les Organes Déprimogènes de Fuji Electric!

Les organes déprimogènes, essentiels pour la mesure précise du débit des fluides, utilisent des dispositifs comme les plaques à orifice, les diaphragmes, les tuyères, les venturis, les V-Cône. Cette technologie, idéale pour les industries exigeant une haute précision, permet un contrôle optimal grâce à sa capacité à mesurer avec exactitude et constance les débits fluidiques.

En adoptant les organes déprimogènes de Fuji Electric, vous assurez une optimisation des processus et une réduction significative des erreurs de mesure, crucial pour toute industrie soucieuse de maintenir des standards de qualité élevés.

Nos solutions innovantes vous aideront à répondre aux exigences strictes de la Norme ISO 5167, mise à jour en 2022.
