Eiswasserdurchflussmesser sind wichtige Instrumente zur Messung des Eiswasserdurchflusses in Kühlsystemen. Sie bieten eine zuverlässige Möglichkeit, die Wassermenge zu bestimmen, was für den effizienten Betrieb von Heizungs-, Lüftungs- und Klimaanlagen (HVAC) von entscheidender Bedeutung ist. Durch die Überwachung des Eiswasserdurchflusses können Manager und Betreiber die optimale Leistung der Kühlsysteme sicherstellen, was zu Energieeinsparungen, niedrigeren Betriebskosten und einer längeren Lebensdauer der Geräte führt.
Die Wahl eines Durchflussmessers für Eiswasser ist angesichts der variablen Anforderungen der verschiedenen Anwendungen wichtig. Die Technologie muss den Durchfluss genau verfolgen, was häufig die Integration moderner Kommunikationssysteme für die Echtzeitüberwachung und -steuerung erfordert. Eine korrekte Installation, Kalibrierung und regelmäßige Wartung sind erforderlich, um die Genauigkeit und Zuverlässigkeit der Durchflussmessungen aufrechtzuerhalten.
Wichtigste Erkenntnisse
Eiswasser-Durchflussmesser sind für den reibungslosen Betrieb von Heizungs-, Lüftungs- und Klimaanlagen unerlässlich.
Genaue Durchflussmessungen erfordern eine geeignete Auswahl, Installation und Integration mit Kommunikationstechnologien.
Die Zuverlässigkeit dieser Durchflussmesser hängt von einer regelmäßigen Kalibrierung und Wartung ab.

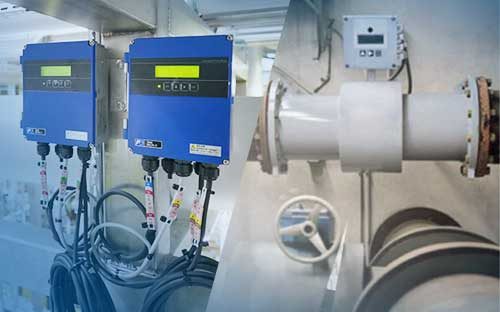

Grundlagen von Eiswasser-Durchflussmessern
Eiswasserdurchflussmesser sind unverzichtbare Geräte zur Messung des Eiswasserdurchflusses und derEnergie des Eiswassers in Heizungs-, Lüftungs- und Klimaanlagen und sorgen so für eine genaue Energieverwaltung und -abrechnung.
Arten von Durchflussmessern
Es gibt verschiedene Arten von Eiswasser-Durchflussmessern, die in unterschiedlichen Anwendungen eingesetzt werden und jeweils einzigartige Merkmale aufweisen:
Turbinen-Durchflussmesser: Bei diesen Durchflussmessern dreht sich eine Turbine oder ein Rad; die Durchflussmenge wird durch die Drehgeschwindigkeit bestimmt, die mit der Strömung des Fluids korreliert.
Elektromagnetische Durchflussmesser Diese Durchflussmesser nutzen die elektromagnetische Technologie; sie messen den Durchfluss, indem sie ein Magnetfeld an die Flüssigkeit anlegen und die induzierte Spannung messen.
Elektromagnetische Durchflussmesser zum Einsetzen: Eine Variante, die für das einfache Einsetzen in bestehende Rohrleitungen konzipiert ist und sich für Anwendungen in Rohrleitungen mit großem Durchmesser eignet.
Ultraschall-Durchflussmesser Diese Durchflussmesser verwenden die Ultraschalltechnologie mit zwei Wandlern, die Schallwellen senden und empfangen, um die Durchflussrate auf der Grundlage der Laufzeitunterschiede zu berechnen.
Prinzip der Durchflussmessung
Durchflussmesser funktionieren nach verschiedenen Prinzipien, die an die Eigenschaften der Flüssigkeit angepasst sind:
Turbinentechnologie: Die kinetische Energie der Flüssigkeit treibt ein Rad an; der Durchfluss ist proportional zur Drehgeschwindigkeit.
Elektromagnetische Technologie: Faradays Gesetz der elektromagnetischen Induktion; die in einem flüssigen Leiter, der sich in einem Magnetfeld bewegt, induzierte Spannung ist proportional zur Durchflussmenge.
Ultraschalltechnologie: Misst die Zeit, die ein Ultraschallimpuls benötigt, um sich zwischen zwei Durchflusssensoren zu bewegen, abhängig von der Durchflussmenge des gekühlten Wassers.
Bedeutung der Genauigkeit von Eiswassermessungen
Energiemanagement: Genaue Durchflussmessungen sind für ein effektives Energiemanagement in HVAC-Systemen unerlässlich, da sie sich direkt auf den Energieverbrauch und die Betriebskosten auswirken.
Abrechnungsgenauigkeit: Sorgt für eine faire und genaue Abrechnung von Eiswasser, das in Gewerbe- und Wohngebäuden verwendet wird.
Hauptmerkmale von Durchflussmessern für gekühltes Wasser
Wichtige Merkmale, die bei der Auswahl eines Durchflussmessers fürKühlwasseranwendungen berücksichtigt werden sollten, sind die folgenden:
Genauigkeit: Wesentlich für eine zuverlässige Energieabrechnung und -verwaltung. Einige Zähler bieten eine Genauigkeit von ±0,5 % des Durchflusses.
Temperaturtoleranz: Die Fähigkeit, über einen Temperaturbereich, der üblicherweise mit gekühlten Wassersystemen in Verbindung gebracht wird, präzise zu arbeiten.
Messbereich: Durchflussmesser haben unterschiedliche Bereiche; die Auswahl muss mit den im System vorgesehenen Durchflussraten übereinstimmen, um die Genauigkeit zu erhalten.
Wartungsanforderungen: Einige Durchflussmesser, z. B. Ultraschallmodelle, haben keine beweglichen Teile, was den Wartungsaufwand verringert und die Lebensdauer erhöht.
Genauigkeit
Temperaturtoleranz
Messbereich
Anforderungen an die Instandhaltung
Anwendungen für gekühlte Wassersysteme
Kaltwasser-Durchflussmesser sind ein integraler Bestandteil der Überwachung und Leistungsoptimierung von Kaltwassersystemen in verschiedenen Kontexten.

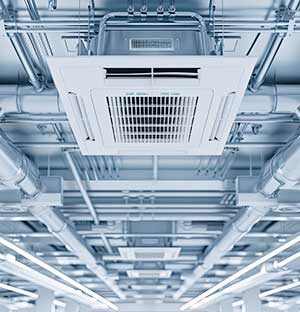

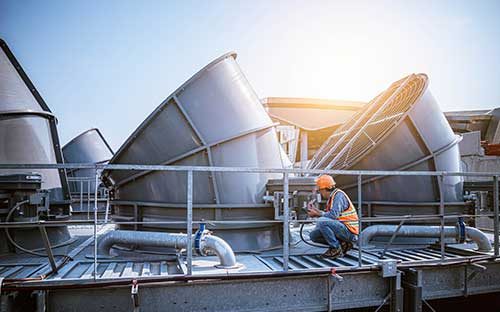

Heizungs-, Lüftungs- und Klimasysteme HLK und Gebäudedesign
Im Bereich der Heizungs-, Lüftungs- und Klimaanlagen HLK werden Eiswasserdurchflussmesser benötigt, um die korrekte Verteilung des Wassers in der gesamten Kühlinfrastruktur eines Gebäudes zu gewährleisten. Sie erleichtern die genaue Temperaturregelung in Geschäfts- und Wohngebäuden, indem sie den Eiswasserdurchfluss messen. Diese Messung ermöglicht eine Feinabstimmung der Systemeinstellung, was den Komfort der Bewohner und den Gesamtbetrieb des Gebäudeautomatisierungssystems verbessert.
Industrielle Anwendungen
In industriellen Umgebungen spielen Kühlwassersysteme eine Schlüsselrolle bei der konstanten Kühlung von Maschinen und Prozessen. Mithilfe von Kühlwasserdurchflussmessern können Industriebetriebe die Geräte in optimalen Temperaturbereichen halten, Überhitzung vermeiden und die Prozessstabilität gewährleisten. Diese Zähler liefern kritische Daten über die Wassermenge, die für ein strenges industrielles Kühlsystem benötigt wird, was sich direkt auf die Produktivität und die Wartungsprogramme auswirkt.
Energiemanagement und Rechnungsstellung
Kaltwasser-Durchflussmesser sind für das Energiemanagement von entscheidender Bedeutung, da sie die Daten liefern, die für die Analyse und Verbesserung der Energieeffizienz von Kaltwassersystemen erforderlich sind. Sie ermöglichen es den Einrichtungen, den Kühlverbrauch genau zu verfolgen, was für Energiesparinitiativen und die Senkung der Betriebskosten von entscheidender Bedeutung ist. In Bezug auf die Abrechnung liefern Durchflussmesser außerdem genaue Messwerte, die für die Kostenverteilung in Gebäuden oder Komplexen mit mehreren Mietern unerlässlich sind und eine faire und transparente Abrechnung des Kühlwasserverbrauchs gewährleisten.
Integrations- und Kommunikationstechnologien
Eiswasser-Durchflussmesser überwachen die Leistung des Kühlsystems. Ihr Wert wird maximiert, wenn sie zur Echtzeitanalyse und -verwaltung in moderne Netzwerkprotokolle und Steuerungssysteme integriert werden.
Netzwerkprotokolle
Die beiden wichtigsten Netzwerkprotokolle für Kühlwasserdurchflussmesser sind BACnet und Modbus. Diese Protokolle erleichtern die effiziente Kommunikation zwischen den Geräten.
BACnet : Das Protokoll Building Automation and Control Networks wird weithin für die Verwaltung von Gebäudesystemen verwendet. Es ermöglicht, dass die von Firmen wie Onicon hergestellten Kühlwasserzähler problemlos in Gebäudemanagementsysteme integriert werden können und bietet den Betreibern eine präzise Steuerung und Überwachung.
Modbus : Dieses Protokoll bietet eine einfache und robuste Methode zur Übertragung von Daten über serielle Leitungen zwischen Geräten. Modbus ist vielseitig und wird von vielen Herstellern unterstützt, sodass es in verschiedene Steuerungssysteme und Geräte integriert werden kann.
Bei Kaltwasserdurchflussmessern ist die Kompatibilität mit verschiedenen Regelsystemen entscheidend, um sicherzustellen, dass sie zur Gesamteffizienz des HLK-Systems beitragen.
Integration : Systeme, die Einheiten wie die von Fuji Electric aufnehmen, können nahtlos integriert werden, sodass die Daten der Durchflussmesser für die Diagnose und Optimierung des Systems genutzt werden können.
Kommunikation : Eine effektive Kommunikation findet statt, wenn die Durchflussmesser Protokolle unterstützen, die dem vorhandenen Kontrollsystem entsprechen, wodurch die Gesamtleistung des Systems verbessert wird, ohne dass eine umfangreiche Anpassung oder Lösungen von Drittanbietern erforderlich sind.
Installation, Kalibrierung und Wartung
Eine korrekte Installation und regelmäßige Kalibrierung sind für die genaue Leistung von Eiswasser-Durchflussmessern unerlässlich. Die Wartung ist für die langfristige Zuverlässigkeit von entscheidender Bedeutung.
Bedingungen für die Installation
Ein Eiswasser-Durchflussmesser muss gemäß den Richtlinien des Herstellers installiert werden, um eine genaue Messung zu gewährleisten. Die wichtigsten Anforderungen sind in der Regel die folgenden
Ausrichtung : Der Zähler sollte so positioniert werden, dass die Durchflussrichtung mit dem Richtungspfeil auf dem Zählerkörper übereinstimmt.
Rohrleitungen: Die Längen der geraden Rohrleitungen vor und nach dem Zähler müssen Mindestspezifikationen erfüllen, um Turbulenzen zu vermeiden.
Umgebung : Installieren Sie das Messgerät an einem Ort, der vor extremen Temperaturen und direktem Sonnenlicht geschützt ist.
Die Orientierung
Die Rohrleitung
Die Umwelt
Prozess der Kalibrierung
Die Kalibrierung eines Durchflussmessers für gekühltes Wasser gewährleistet seine Genauigkeit und Leistung. Die Schritte der Kalibrierung sind wie folgt
Überprüfung : Vergleiche die Messwerte des Zählers mit einem bekannten Standard.
Anpassung : Wenn Abweichungen festgestellt werden, passen Sie die Einstellungen des Zählers entsprechend an.
Dokumentation : Bewahren Sie Aufzeichnungen der Kalibrierungsaktivitäten für Leistungsvereinbarungen und die Einhaltung gesetzlicher Vorschriften auf.
Überprüfung
Anpassung
Dokumentation
Wartung für langfristige Zuverlässigkeit
Eine regelmäßige Wartung erhält die Zuverlässigkeit und Lebensdauer eines Eiswasser-Durchflussmessers. Zu den wichtigsten Wartungsaufgaben gehören
Reinigung: Reinigen Sie die Sensoren des Zählers regelmäßig, um eine Verschlechterung der Leistung zu vermeiden.
Inspektion : Überprüfen Sie das Messgerät regelmäßig auf Anzeichen von Verschleiß oder Beschädigung.
Tests : Setzen Sie Teilzähler ein, um gezieltere und regelmäßigere Tests zu erleichtern.
Eiswasser-Durchflussmesser sind wesentliche Bestandteile von Unterzählern und Leistungsverträgen. Ihre korrekte Installation, routinemäßige Kalibrierung und sorgfältige Wartung sind nicht verhandelbar, um einen genauen und zuverlässigen Betrieb zu gewährleisten.
Reinigung
Inspektion
Aufsätze
Fortgeschrittene Themen zur Durchflussmessung
Mit der Weiterentwicklung der Durchflussmesstechnik ergeben sich neue Herausforderungen und Möglichkeiten, die sich auf die Genauigkeit, die Umweltbelastung und die Kosten von Wasserkühlungssystemen auswirken.
Aufkommende Technologien

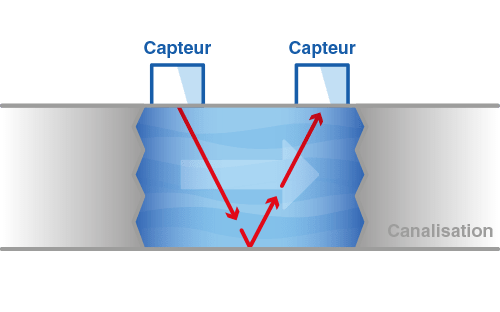

Die Entwicklung fortschrittlicher Durchflussmesser, wie z. B. Ultraschall-Durchflussmesser, hat die Effizienz und Genauigkeit der Messungen erheblich verbessert. Ultraschall-Durchflussmesser, die Schallwellen zur Messung des Durchflusses verwenden, bieten eine nichtinvasive Methode, um sehr genaue Daten zu erhalten. Darüber hinaus stellen diese Clamp-on-Durchflussmesser eine kostengünstige, nicht-invasive Lösung zur Durchflussmessung dar, die sich auch für Rohre mit größerem Durchmesser eignet.
Umweltüberlegungen
Die Auswirkungen auf die Umwelt sind ein wesentlicher Faktor bei der Technologie zur Durchflussmessung. So wurden beispielsweise der Ultraschall-Durchflussmesser Time Delta und der Clamp-on-Durchflussmesser M-Flow so konzipiert, dass sie eine minimale Umweltbelastung gewährleisten und gleichzeitig eine sehr genaue Durchflussmessung ermöglichen. Dies entspricht der wachsenden Nachfrage nach nachhaltigen Messlösungen, die sowohl die Ökosysteme schützen als auch zuverlässige Daten liefern können.
Die Installation benötigt weniger Ressourcen
Reduzierung potenzieller Störungen der Umwelt

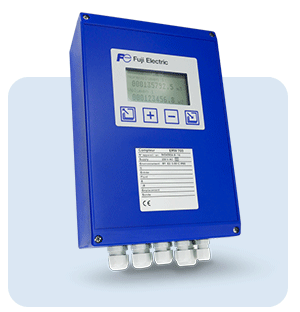

Zuteilung von Kosten und Ressourcen
Im Zusammenhang mit dem Ressourcenmanagement ist der Energierechner BTU oder Kw/h spielt eine entscheidende Rolle bei der Zuweisung von Kosten und Ressourcen. Er verarbeitet die Daten von Durchflussmessern, um den Betrieb von HVAC-Systemen zu optimieren, was sich direkt auf die Rentabilität und den Energieverbrauch auswirkt. Diese Integration verdeutlicht den Trend, fortschrittliche Elektronik zur Interpretation von Durchflussdaten zu nutzen, um das Systemmanagement zu verbessern.
Verbessert den Betrieb von HLK-Systemen durch die Berechnung der Wärmeenergie
Verwaltung des Energieverbrauchs und der Betriebskosten durch Btu-Zähler und Kw/h
Das neue Modell des Ultraschall-Durchflussmessers von Fuji Electric enthält eine Funktion zur Berechnung der verfügbaren Wärmeenergie für Heiz- und Kühlsysteme. Mit der Hinzufügung von zwei Temperatursensoren kann der Zähler Btu oder Kw/h kann die mit dem Durchfluss verbundene Temperaturdifferenz berechnen und die übertragene Wärmeenergie kontrollieren.
Entdecken Sie die fortschrittlichen Durchflussmesser und Energierechner von Fuji Electric
Bei der Auswahl und Verwendung von Durchflussmessern in Eiswassersystemen ist es wichtig, die genauen Messtechniken, die Unterschiede zwischen den Zählertypen, die kritischen Auswahlfaktoren, den Leistungsvergleich, die Korrelation mit der Kühlkapazität und die Kostenüberlegungen zu verstehen.
Wie kann man den Durchfluss eines gekühlten Wassersystems genau messen?
Die Durchflussmenge eines Kühlwassersystemslässt sich genau messen, wenn man Durchflussmesser verwendet, die ordnungsgemäß auf die spezifischen Systemparameter kalibriert sind. Technologien wie Ultraschall-Durchflussmesser werden aufgrund ihrer Genauigkeit (für Abrechnungszwecke) und ihrer Fähigkeit, nicht-intrusive Messungen für verschiedene Größen bei allen Klima- und Lüftungsanwendungen durchzuführen, tendenziell bevorzugt.
Was sind die Hauptunterschiede zwischen einem BTU-Zähler und einem Standard-Durchflussmesser in einem Kaltwassersystem?
Ein Zähler BTU oder Kw/h misst neben dem Flüssigkeitsdurchfluss auch die Übertragungsrate derWärmeenergie und quantifiziert so den tatsächlichen Beitrag des gekühlten Wassers zur Kühlung oder Heizung. Ein Standard-Flüssigkeitsdurchflussmesser misst dagegen nur den Volumenstrom des Wassers, ohne Informationen über die Energieübertragungsrate zu liefern. Die neueste Technologie der Ultraschall-Durchflussmesser von Fuji Electric bietet eine Kombination aus einem Durchflussmesser und einem Zähler für BTU oder Kw/h in einem einzigen Gerät, um den Energieverbrauch von Heizungs-, Lüftungs- und Klimaanlagen zu messen.
Welche kritischen Faktoren sind bei der Auswahl eines Durchflussmessers für Hydronikanwendungen zu berücksichtigen?
Zu den Schlüsselfaktoren gehören Genauigkeit, Ausdehnung, Druckverlust, Rohrdurchmesser, Kompatibilität mit der Art und Temperatur des Mediums, einfache Installation in vertikaler und horizontaler Position, verfügbare gerade Längen, Wartungsanforderungen und Gesamtzuverlässigkeit unter den spezifischen Bedingungen eines hydronischen Systems (Warm- und Kaltwasser).
Wie leistungsstark und zuverlässig sind Ultraschall-Durchflussmesser in Kühlwasseranwendungen im Vergleich zu herkömmlichen Durchflussmessern?
Ultraschall-Durchflussmesser werden für ihre hohe Genauigkeit und ihren geringen Wartungsaufwand beiKühlwasseranwendungen gelobt. Einer ihrer Hauptvorteile ist, dass sie nicht invasiv sind, d. h. sie behindern den Durchfluss nicht und verursachen keinen Druckabfall. Dadurch sind sie oft zuverlässiger und effizienter als mechanische Zähler, deren bewegliche Teile verschleißanfällig sind.
Wie korreliert der Eiswasserdurchfluss mit der Kühlkapazität, insbesondere in GPM pro Tonne oder L/min pro Tonne?
Ein in der Industrie häufig verwendeter Bezugspunkt ist, dass eine Tonne Kühlkapazität in der Regel einen Durchfluss von etwa 2,4 GPM (Gallonen pro Minute) 2,4 GPM (Gallonen pro Minute) oder 9,08 L/min (Liter pro Minute) erfordert. von gekühltem Wasser. Durch diese Korrelation kann die Kühlkapazität auf der Grundlage der gemessenen Durchflussmenge geschätzt werden.
Welche Kosten sind bei der Installation oder dem Austausch eines Durchflussmessers in einem Kaltwassersystem zu berücksichtigen?
Zu den zu berücksichtigenden Kosten gehören der anfängliche Kaufpreis des Durchflussmessers, die Installationskosten, die potenzielle Störung des Betriebs während der Installation und die langfristigen Wartungskosten. Bei der wirtschaftlichen Analyse müssen die Genauigkeit und die Lebensdauer des Durchflussmessers gegen diese Kosten abgewogen werden, um eine rentable Investition zu gewährleisten. Lassen Sie sich von einem Hersteller von Durchflussmessern wie Fuji Electric den richtigen Durchflussmesser für Ihre Anwendung auswählen.

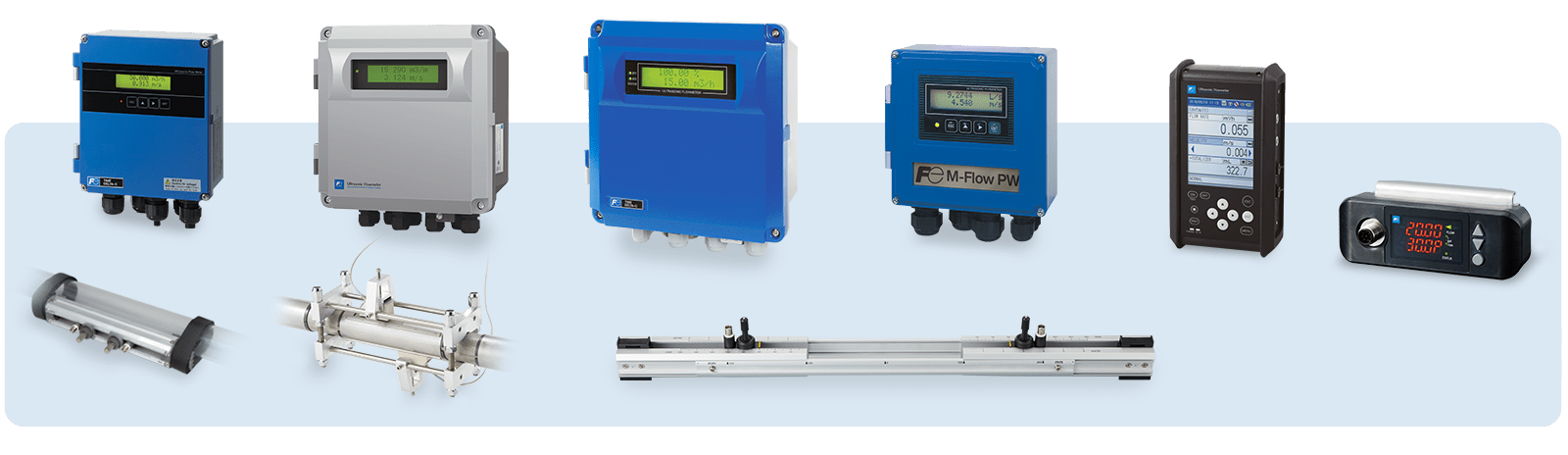

Entscheiden Sie sich für Durchflussmesser von Fuji Electric: die ideale Lösung für Ihre Eiswassersysteme
Eiswasser-Durchflussmesser spielen eine entscheidende Rolle bei der effizienten Steuerung von Lüftungs- und Klimaanlagen.
Um eine optimale Leistung und maximale Genauigkeit zu gewährleisten, ist die Entscheidung für Durchflussmesser von Fuji Electric eine strategische Wahl. Mit ihrer fortschrittlichen Technologie, insbesondere den Ultraschallmodellen, sorgen sie für eine zuverlässige Messung und reduzieren gleichzeitig den Wartungsbedarf. Fuji Electric ist bestrebt, innovative Lösungen zu liefern, die nicht nur die Energieeffizienz verbessern, sondern auch die Lebensdauer Ihrer Anlagen verlängern.
