Verbesserte Überwachung von Druckleitungen : Ultraschall-Durchflussmesser verwandeln Wasserkraftwerke

Bei der Stromerzeugung aus Wasserkraft ist die Überwachung von Druckrohrleitungen für die Integrität und Leistung des Kraftwerks von entscheidender Bedeutung. Druckrohrleitungen, die großen Rohre, die das Wasser zu den Turbinen leiten, sind ein wesentlicher Bestandteil des Produktionsprozesses. Traditionell war die Überwachung dieser Leitungen komplex und kostspielig und mit einem hohen Grad an Ungenauigkeit verbunden. Mit der Einführung von Ultraschall-Durchflussmessern ändert sich jedoch alles: Es handelt sich um eine weniger invasive, genauere und Echtzeit-Methode zur Überwachung des Wasserdurchflusses.


neue resolution in der wasserkraftindustrie

Ultraschall-Durchflussmesser sind die neue Revolution in der Wasserkraftindustrie. Sie messen die Geschwindigkeit des Wassers, das durch Druckleitungen fließt. Diese Geräte verwenden hochfrequente Schallwellen, um den Durchfluss zu erfassen und die Daten zu liefern, die zur Optimierung der Effizienz und der Produktion benötigt werden. Die wertvollen Informationen, die von diesen Zählern gesammelt werden, ermöglichen sofortige Anpassungen und sorgen dafür, dass das Kraftwerk mit seiner optimalen Kapazität arbeitet. Diese Technologie ermöglicht es auch, den Wartungsbedarf vorherzusagen, um potenzielle Probleme zu beheben, die zu Ausfallzeiten oder Sicherheitsrisiken führen könnten.


Wichtigste Erkenntnisse

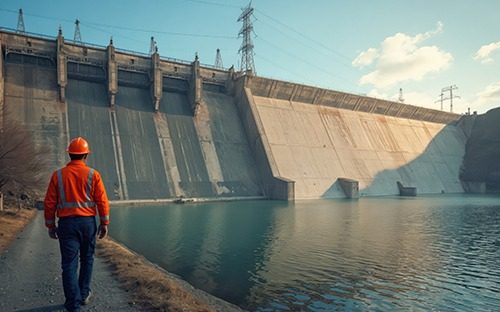

Überwachung von Druckleitungen in Wasserkraftwerken

Überwachung von Druckleitungen in Wasserkraftwerken

Die Überwachung von Druckrohrleitungen gewährleistet die Effizienz und Sicherheit von Wasserkraftwerken, indem sie den Durchfluss der Rohre misst, die das Wasser von der Quelle zu den Turbinen transportieren. Dies ist der Schlüssel zu einer maximalen Energieproduktion und zum Schutz der Infrastruktur.

rolle und bedeutung von zwangsleitungen

Rolle und Bedeutung von Druckleitungen

In Wasserkraftwerken sind Druckleitungen große Rohre oder Kanäle, die das Wasser zu den Turbinen leiten. Sie sind von entscheidender Bedeutung, da sie einen direkten Einfluss auf die Durchflussmenge haben, die der Schlüssel zur Energieproduktionskapazität ist. Ein gutes Management der Druckleitungen stellt sicher, dass das Wasser gleichmäßig zu den Turbinen geleitet wird, damit diese mit optimalen Werten arbeiten können, um eine zuverlässige Produktion des Wasserkraftwerks zu gewährleisten. Außerdem sorgt die Überwachung für die Sicherheit der Strukturen, die ständig dem Wasserdruck im Inneren ausgesetzt sind.

genaue Messung des Wasserdurchflusses

Überblick über den Betrieb eines Wasserkraftwerks mit erneuerbarer Energie

Ein Wasserkraftwerk wandelt die potenzielle Energie des gespeicherten Wassers in mechanische und dann in elektrische Energie um. Wenn das Wasser durch die Druckleitung fließt, wandelt es die potenzielle Energie in kinetische Energie um und optimiert den Prozess der Energieumwandlung.

Der Prozess beginnt damit, dass das Wasser durch die Druckleitung zu den Schaufeln der Turbine fließt, die den Generator zur Stromerzeugung antreibt. Der Wasserfluss ist eine Schlüsselvariable, da er die Geschwindigkeit der Turbinen und damit die Energieproduktion bestimmt. Eine ständige und genaue Überwachung ermöglicht es den Betreibern, die Wasserzufuhr anzupassen, um die Stromerzeugung mit der Nachfrage im Netz auszugleichen und Schäden an der Druckleitung und der damit verbundenen Infrastruktur zu vermeiden.

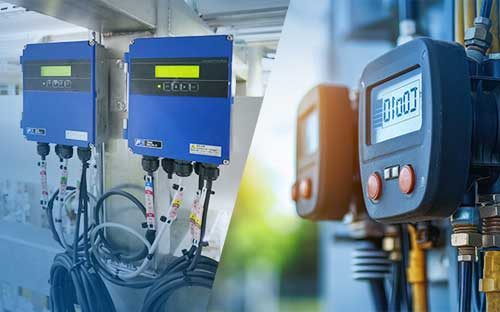

Fortschritt der Durchflussmesstechnik

Fortschritte in der Technologie der Durchflussmessung

Jüngste Entwicklungen haben die Technologie zur Messung des Durchflusses in Wasserkraftwerken erheblich verbessert. Die Verbesserungen umfassen den Übergang von mechanischen Durchflussmessern zu Ultraschall-Durchflussmessern und nichtinvasiver Überwachung. Die Verwendung von Gusseisen bei der Konstruktion von Druckrohren ist entscheidend, um dem maximalen Innendruck unter normalen und abnormalen Betriebsbedingungen standzuhalten.

von mechanischen Durchflussmessern zu Ultraschall-Durchflussmessern

Von mechanischen Durchflussmessern zu Ultraschall-Durchflussmessern

Mechanische Durchflussmesser waren jahrelang der Standard, da die Teile physisch mit der Flüssigkeit interagierten, um den Durchfluss zu messen. Sie waren jedoch anfällig für Verschleiß und Abnutzung, was die Messergebnisse beeinträchtigen konnte. Ultraschall-Durchflussmessgeräte stellen einen großen Schritt nach vorn dar. Diese Geräte verwenden hochfrequente Schallwellen, die von Wandlern durch die Flüssigkeit übertragen werden, um den Durchfluss zu messen. Die Zeit, die die Schallwellen benötigen, um die Flüssigkeit zu durchqueren, ist proportional zur Durchflussmenge, wodurch sehr genaue Ergebnisse erzielt werden können. Druckleitungen, die in Wasserkraftsystemen von entscheidender Bedeutung sind, können unterirdisch verlegt werden, um sie vor Umweltfaktoren zu schützen.

Ultraschall-Durchflussmessgeräte sind genauer als mechanische Durchflussmessgeräte, insbesondere in Bezug auf die Genauigkeit. Dies ist entscheidend für die Optimierung des Betriebs von Wasserkraftwerken, bei denen die Messergebnisse nahe an der Realität liegen müssen.

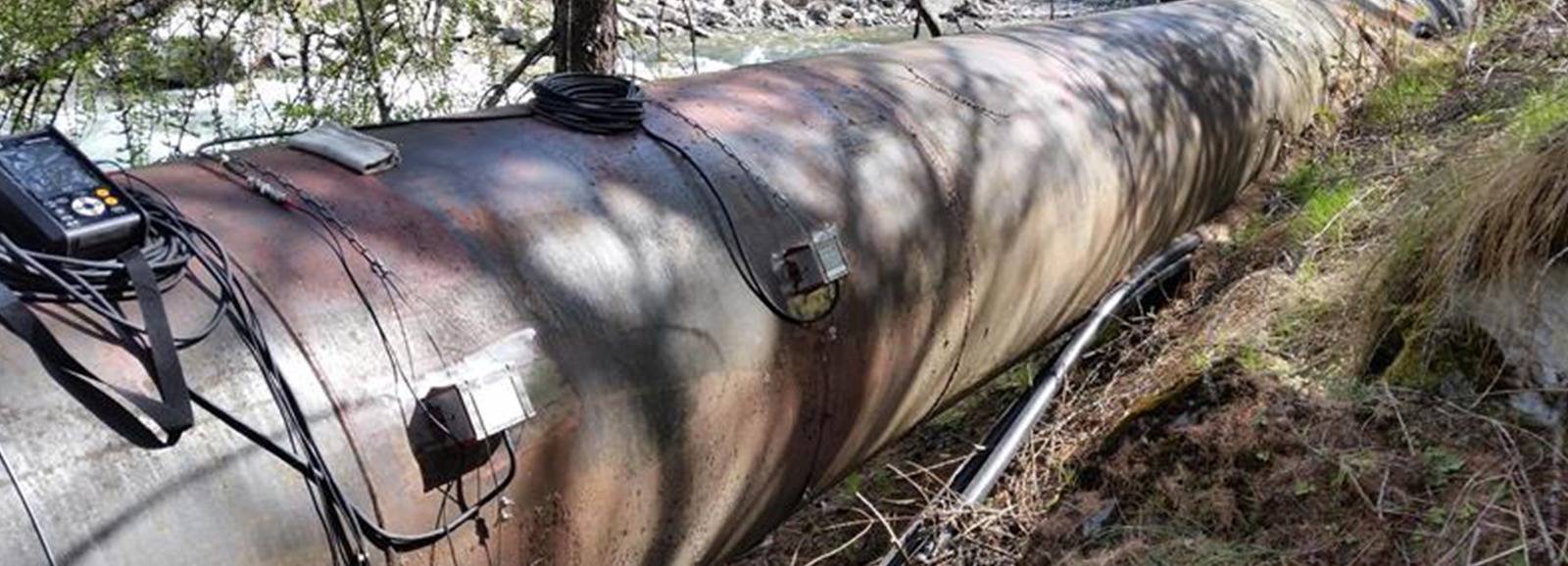

Vorteile von nicht-invasiven Durchflussmessgeräten

Eine der bemerkenswertesten Eigenschaften von Ultraschall-Durchflussmessern ist ihr nicht-invasives Design. Das bedeutet, dass sie den Durchfluss von außerhalb der Leitung messen, ohne dass irgendwelche Teile mit der Flüssigkeit in Berührung kommen.

Vorteile nicht-invasiver Durchflussmesser 2

Diese nicht-invasiven Durchflussmesser haben viele Vorteile:

Durch die Bereitstellung konsistenter und genauer Durchflussmessungen, ohne dass ein physischer Kontakt mit der Flüssigkeit erforderlich ist, setzen Ultraschall-Durchflussmesser einen neuen Standard in der Durchflussmesstechnik.

optimierung der effizienz von wasserkraftwerken

Optimierung der Effizienz von Wasserkraftwerken

Ultraschall-Durchflussmesser sind entscheidend für die Aufrechterhaltung und Verbesserung der Effizienz von Wasserkraftwerken, indem sie den Durchfluss genau messen und dabei helfen, die Leistung von Turbinen zu testen.

Die Nettofallhöhe wird berechnet, indem von der Bruttofallhöhe die Druckverluste wie Reibungsverluste und Einlassverluste abgezogen werden. Sie ist wichtig, um den Wasserfluss und die Energieumwandlung bei Projekten für Kleinst- und Kleinwasserkraftwerke zu optimieren.

genaue Messung des Durchflusses

Präzise Messung des Wasserdurchflusses

Die genaue Messung des Durchflusses ist das Herzstück der hydroelektrischen Effizienz. Ultraschall-Durchflussmesser liefern den Kraftwerksbetreibern in Echtzeit Daten über die Wassermenge, die durch die Druckleitung fließt. Die Druckrohrleitungen versorgen die Turbinen in geringerer Höhe mit Wasser, das für die Stromerzeugung benötigt wird. Da der Wirkungsgrad direkt proportional zur Durchflussmenge ist, kann jeder noch so kleine Fehler bei der Durchflussmenge zu großen Abweichungen bei der Stromerzeugung führen.

Es ist wichtig, diese Diskrepanzen zu verstehen und zu mildern, um :

  • Sicherstellung einer maximalen Effizienz von Wasserturbinen
  • Unnötige Belastungen der Ausrüstung reduzieren
  • Frühe Anzeichen von Verschleiß erkennen
Turbinenleistungstests

Leistungstests von Turbinen und Upgrades

Leistungstests von Turbinen sind wichtig und haben einen direkten Einfluss auf die Effizienz der Anlage. Mithilfe der von den Ultraschall-Durchflussmessern gelieferten Daten können die Betreiber die Turbinen ausführlich testen, um ihre Schwachstelle zu ermitteln und zu sehen, ob Verbesserungen erforderlich sind.

Mit Ultraschall-Durchflussmessern können sie :

  • die Leistung von Turbinen unter verschiedenen Belastungen und Durchflussbedingungen überwachen und analysieren
  • Identifizieren Sie Bereiche, die auf der Grundlage der Daten verbessert werden müssen.
  • Modernisierung und Steigerung der Effizienz und Lebensdauer von Turbinen

Die Gesamteffizienz der Anlage steigt, es wird mehr Energie erzeugt und die Kosten sinken.


herausforderungen und lösungen bei der ultraschallbasierten flusskontrolle

Herausforderungen und Lösungen bei der Ultraschall-Durchflusskontrolle

In Wasserkraftwerken werden Ultraschall-Durchflussmesser zur Überwachung der Druckleitungen eingesetzt. Diese Geräte müssen mit komplexen Strömungsfeldern und schwierigen Umweltbedingungen zurechtkommen. In diesem Abschnitt werden diese Herausforderungen und Lösungen zu ihrer Bewältigung behandelt.

komplexe Strömungsfelder

Komplexe Strömungsfelder

Komplexe Strömungsfelder in Druckleitungen können Störungen des Strömungsfeldes einführen, die die Messgenauigkeit beeinträchtigen. Diese Störungen werden durch Veränderungen der Geschwindigkeit und der Richtung des Wassers in Bögen, Ventilen und anderen Strukturelementen innerhalb der Druckleitung verursacht. Zur Lösung dieser komplexen Probleme werden Ultraschall-Durchflussmesser mit Laufzeitmessung eingesetzt. Sie messen die Zeit, die ein Ultraschallsignal benötigt, um sich mit oder gegen die Strömung zu bewegen.

Schlüssellösungen für :

  • Strategische Positionierung der Schallköpfe: Die IP68-Schallköpfe werden dort platziert, wo die Strömung am laminarsten ist.
  • Optimierung des akustischen Pfades: Die Durchflussmesser sind mit Algorithmen programmiert, die Veränderungen des akustischen Pfades berücksichtigen, sodass die Messungen trotz des komplexen Strömungsfeldes genau sind.

In Pumpspeicherkraftwerken wird Wasser bei geringem Bedarf von einem unteren in einen oberen Speicher gepumpt und bei hohem Bedarf wieder in den unteren Speicher abgegeben, um Strom zu erzeugen.

zuverlässige Messungen in schwierigen Umgebungen

Zuverlässige Messungen in schwierigen Umgebungen

Wasserkraftwerke sind empfindlichen Messgeräten gegenüber feindlich eingestellt. Um eine zuverlässige Durchflussmessung mit Ultraschall zu erhalten :

  • Die Hersteller verwenden Montagehalterungen aus rostfreiem Stahl, um das Gerät vor physischen Belastungen zu schützen und seine Lebensdauer zu verlängern.
  • Es werden IP68-Wandler verwendet, was bedeutet, dass sie staubdicht sind und in Wasser bis zu einer Tiefe von mehr als einem Meter eingetaucht werden können. Dieser Index stellt sicher, dass die Wandler der feuchten und druckbeaufschlagten Umgebung des Wasserkraftwerks standhalten und konsistente und genaue Daten liefern können.

implementierung und wartung

Implementierung und Wartung von Ultraschall-Durchflussmessern

Ultraschall-Durchflussmesser sind ein Schlüsselelement bei der Messung des Wasserdurchflusses in Wasserkraftwerken. Diese Zähler nutzen das Ultraschallprinzip, um die Geschwindigkeit des Wassers in der Druckleitung zu messen und die Durchflussmengen zu berechnen. Der Einsatz und die Wartung von Ultraschall-Durchflussmessern sind entscheidend für den optimalen Betrieb von Wasserkraftwerken.

integration in bestehende systeme

Integration in bestehende Systeme

Bei der Integration von Ultraschall-Durchflussmessern in bestehende Wasserkraftsysteme müssen mehrere Faktoren berücksichtigt werden, um einen störungsfreien Betrieb zu gewährleisten. Das Material der Druckleitung, der Durchmesser, das Material der Druckleitung, der Durchmesser der Leitung, die verfügbaren geraden Längen, die Durchflussmenge und die Umgebungstemperatur sind Schlüsselelemente, die die Auswahl und Platzierung des Zählers beeinflussen. Diese Art von Zähler ist mit jedem bestehenden System kompatibel und kann den Druckverlusten und dem Wasserdruck beim Wasserkraftbetrieb standhalten. Außerdem ist es wichtig, einen leicht zugänglichen und wartungsfreundlichen Installationsort zu wählen.

Bei der Installation wird der Zähler mithilfe eines Klemmsensors an der Druckleitung befestigt. Diese sichere Befestigung gewährleistet, dass der Durchflussmesser den Wasserdurchfluss genau messen kann, ohne durch Vibrationen oder Bewegungen beeinträchtigt zu werden. Nach der Installation wird der Durchflussmesser an ein Datenerfassungssystem angeschlossen, das die Durchflussdaten in Echtzeit aufzeichnet. Diese Daten sind entscheidend für die Optimierung der Leistung der Wasserkraftanlage, um die maximale Strommenge auf möglichst sichere Weise zu erzeugen.

installation von debitmetern
Wartungsstrategie

Wartungsstrategien für langfristige Leistung

Eine regelmäßige Wartung ist für die langfristige Leistung von Ultraschall-Durchflussmessern unerlässlich. Die Sensoren der Durchflussmesser sollten regelmäßig auf Abnutzungserscheinungen überprüft werden, und notwendige Reparaturen oder Austausche sollten umgehend durchgeführt werden, um Störungen bei der Durchflussmessung zu vermeiden. Ein weiterer Aspekt der Wartung ist die Kalibrierung, mit der sichergestellt wird, dass der Durchflussmesser im Laufe der Zeit weiterhin genaue Messungen liefert. Sie kann mithilfe einer PC-Software überprüft werden.

Eine weitere Strategie ist die Verwendung eines redundanten Systems, bei dem zwei oder mehr Zähler parallel installiert werden. Durch diese Redundanz können die Durchflussmengen kontinuierlich gemessen werden, selbst wenn einer der Durchflussmesser ausfällt, was eine ununterbrochene Datenerfassung gewährleistet. Das redundante System kann auch dazu verwendet werden, die Genauigkeit der Messungen zu überprüfen, was eine zusätzliche Ebene der Zuverlässigkeit darstellt.

optimale Leistung garantieren

Zusammenfassend lässt sich sagen, dass die Implementierung und Wartung von Ultraschall-Durchflussmessern ein wesentlicher Bestandteil des Betriebs einer Wasserkraftanlage ist. Durch die sorgfältige Integration des Durchflussmessers in das bestehende System und die regelmäßige Wartung können Wasserkraftanlagen eine optimale Leistung gewährleisten und die Stromerzeugung maximieren.


Holen Sie mit Präzision mehr Energie aus Ihrem Kraftwerk: Vorstellung des Ultraschall-Durchflussmessers

Ultraschall-Durchflussmessgeräte verändern die Art und Weise, wie man den Durchfluss von Flüssigkeiten misst, auch in den rauen Umgebungen von Wasserkraftwerken. Da sie die neueste Ultraschalltechnologie verwenden, bieten Ihnen diese Geräte eine unübertroffene Genauigkeit, Zuverlässigkeit und Installation, ohne dass Leitungen unterbrochen oder der Prozess unterbrochen werden muss.

ultraschallbasierte Durchflussmesser zur Überwachung von Rohrleitungen
transformieren Sie die Überwachung von Druckleitungen

Transformieren Sie die Überwachung von Druckleitungen mit präzisem Ultraschall

Im Bereich der Wasserkraft ist die Überwachung von Druckleitungen von entscheidender Bedeutung. Ultraschall-Durchflussmesser verändern die Situation, indem sie Ihnen detaillierte Echtzeitdaten über den Wasserfluss liefern, damit Sie Ihre Turbinen betreiben und Ihre Wasserressourcen optimal verwalten können. So steigern Sie die Effizienz und verlängern die Lebensdauer Ihrer Infrastruktur, indem Sie sie innerhalb ihrer Konstruktionsparameter halten.


Handeln Sie jetzt, um das Beste aus Ihrem Wasserkraftwerk herauszuholen

Lassen Sie sich nicht von der alten Technologie bremsen!

Kontaktieren Sie Fuji Electric noch heute, um zu erfahren, wie unsere Ultraschall-Durchflussmesser Ihre Druckrohrleitungsüberwachung verändern und das Beste aus Ihrem Kraftwerk herausholen können.
