Caudalímetro: optimice la medición del caudal de agua

Un caudalímetro mide el volumen o caudal de agua que circula por una red de tuberías. Es esencial para controlar el consumo de agua en entornos residenciales, comerciales e industriales. Al proporcionar datos sobre el consumo de agua, el dispositivo ayuda a gestionar eficazmente los recursos hídricos, detectar fugas y garantizar una facturación precisa. Los caudalímetros varían en tipo y tecnología, según las distintas necesidades de medición y los niveles de precisión requeridos.

¿Busca una forma fácil y precisa de medir el caudal de agua? Un caudalímetro de agua podría ser su solución.

En este artículo se examinan los distintos tipos de caudalímetros disponibles, para que pueda encontrar el que se adapte perfectamente a su sistema y lo mantenga funcionando a niveles óptimos.


Puntos clave a tener en cuenta

datos clave que debe conocer
  • Los caudalímetros de agua son necesarios en todas las industrias para medir y controlar con precisión el caudal. Estos avanzados instrumentos de medición están disponibles con distintas tecnologías: ultrasonidos, electromagnética o medición de presión diferencial para distintas aplicaciones y entornos.
  • La elección del caudalímetro adecuado es importante y debe basarse en consideraciones específicas como el tipo de fluido, la escala de medición del caudal, las condiciones ambientales y el cumplimiento de la normativa, con un dimensionamiento preciso para evitar problemas de sensibilidad y caída de presión.
  • Para que un caudalímetro de agua funcione a pleno rendimiento, debe instalarse correctamente, someterse a un mantenimiento periódico y ser capaz de resolver los problemas más comunes, a la vez que se complementa con accesorios y opciones para mejorar la funcionalidad adaptados a los requisitos de las distintas industrias.

Comprender los caudalímetros de agua

La aparición de los caudalímetros de agua ha transformado nuestro enfoque de la medición y el control del caudal, convirtiéndolos en una solución fiable para una amplia gama de aplicaciones industriales. Sea cual sea la aplicación, existe un caudalímetro adecuado gracias a las avanzadas tecnologías utilizadas en los modernos instrumentos de medición.

entender los caudalímetros de agua
caudalímetros ultrasónicos para agua

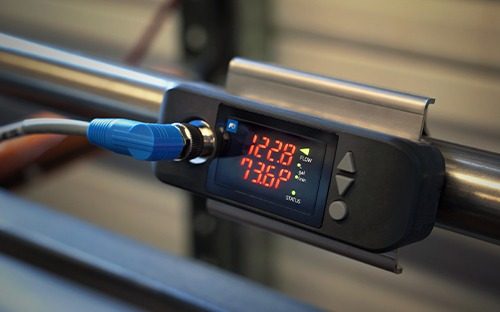

Caudalímetros ultrasónicos para agua

Los caudalímetros ultrasónicos se han adoptado ampliamente en diversas industrias debido a su eficacia. Utilizando los principios de propagación y transmisión de ondas sonoras, estos instrumentos miden la velocidad del caudal con una precisión inigualable, lo que los hace indispensables en entornos que requieren un riguroso control del caudal sin contacto.

La principal ventaja de esta tecnología es que mide el caudal de agua sin cortar la tubería y no tiene piezas móviles.

Son especialmente eficaces en sectores en los que la medición no intrusiva es una prioridad, como las aplicaciones de alta higiene en las industrias biofarmacéutica o alimentaria (agua potable, agua ultrapura).

caudalímetros electromagnéticos para agua

Caudalímetros electromagnéticos para agua

Los caudalímetros electromagnéticos, que funcionan según la ley de inducción electromagnética de Faraday, ofrecen otra solución sofisticada para medir el caudal volumétrico.

Son especialmente adecuados para medir el caudal de líquidos conductores y ofrecen una gran precisión y repetibilidad en comparación con los caudalímetros mecánicos.

Este tipo de caudalímetro es sensible a la conductividad. No es adecuado para medir agua ultrapura con baja conductividad u otros fluidos no conductores.

Son adecuados para fluidos que contengan partículas, como aguas residuales, aguas pluviales y aguas cargadas de lodos procedentes de fábricas o plantas de tratamiento.

caudalímetros de agua que utilizan la medición de la presión diferencial

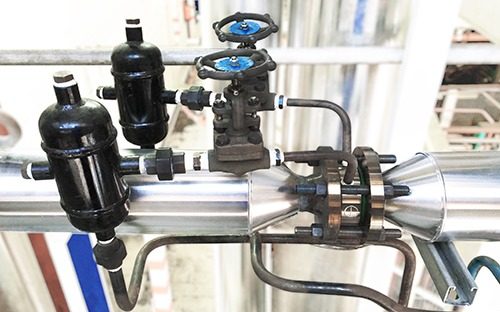

Caudalímetros de agua que utilizan la medición de la presión diferencial

En aplicaciones industriales, la robustez y fiabilidad de un caudalímetro de presión diferencial lo convierten en la opción preferida. Utilizando el principio de Bernoulli, este tipo de caudalímetro mide el caudal midiendo la diferencia de presión a través de una restricción de la tubería, comouna placa orificio. Es perfecto para medir el caudal de agua, incluso en forma de condensado o vapor.

Por eso se utilizan en muchas aplicaciones industriales, incluida la gestión de servicios públicos para redes de calefacción urbana.

totalización de contadores de agua

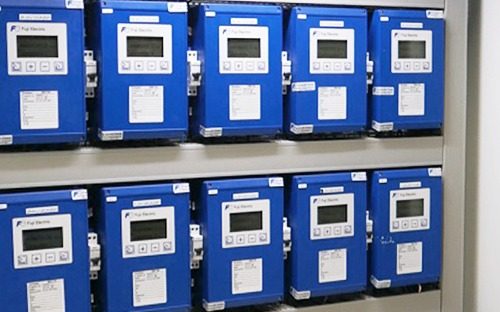

Total de contadores de agua

En el mundo de la medición de caudal, los contadores de agua totalizadores son piezas esenciales del equipo. Estos dispositivos registran el volumen total de agua que fluye por una tubería y proporcionan datos esenciales para fines de facturación o reglamentarios. Esto es especialmente importante en aplicaciones residenciales, donde se requieren datos precisos sobre el consumo de agua para una facturación justa.


Cómo elegir el caudalímetro de agua que mejor se adapta a sus necesidades

Para elegir el caudalímetro de agua que mejor se adapte a sus necesidades, tenga en cuenta los siguientes criterios:

  1. Tipo de fluido: Asegúrese de que el caudalímetro es compatible con el agua o el fluido que desea medir, ya sea agua potable, aguas residuales o agua con partículas sólidas.
  2. Rango de caudales: seleccione un caudalímetro que cubra el rango de caudales a medir, ya sean bajos o altos. También debe comprobarse el rango de velocidad para garantizar mediciones precisas y evitar cualquier riesgo de daños en el caudalímetro.
  3. Precisión requerida: Dependiendo de su aplicación, elija un caudalímetro que ofrezca el nivel de precisión necesario para garantizar mediciones fiables, tanto si mide el momento (velocidad), el caudal volumétrico o el caudal másico.
  4. Condiciones de instalación: Compruebe el diámetro de la tubería. Tenga en cuenta las condiciones de instalación(presión, temperatura, entorno), ya que pueden influir en la elección del tipo de caudalímetro (electromagnético, turbina, ultrasónico, etc.). Comprobar los requisitos de longitud de las rectas aguas arriba y aguas abajo.
  5. Mantenimiento y costes: Evalúe los costes de instalación y mantenimiento, así como la durabilidad del caudalímetro en relación con sus necesidades a largo plazo.
  6. Normativas medioambientales específicas: como las directivas ATEX para atmósferas explosivas.

En función de estos criterios, puede seleccionar el caudalímetro que mejor se adapte a su aplicación, ya sea industrial, doméstica o agrícola.

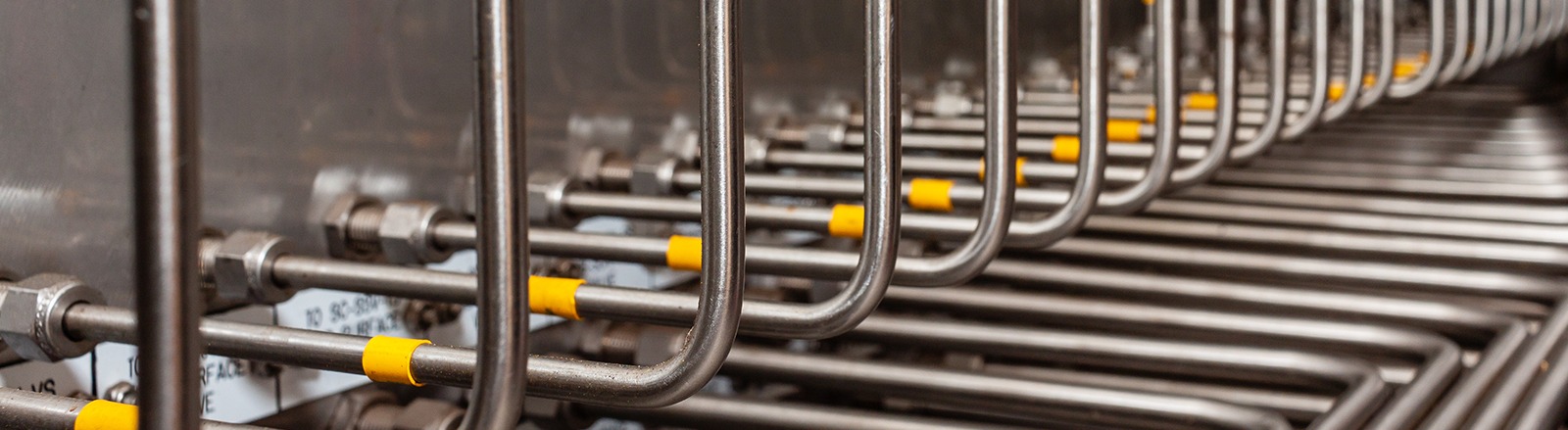

compruebe el diámetro de la tubería
adaptación a la aplicación

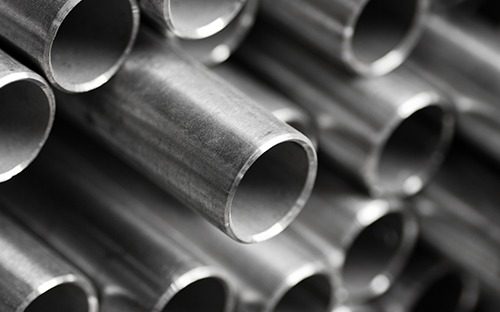

Adaptación a la aplicación

La idoneidad de un caudalímetro para una aplicación concreta es otro factor clave a tener en cuenta. Cada tipo de caudalímetro tiene sus puntos fuertes y débiles, y es importante adecuar el caudalímetro correcto al proceso adecuado.

Por ejemplo, los caudalímetros ultrasónicos no invasivos son preferibles en las industrias biofarmacéutica o alimentaria debido al riesgo de contaminación del producto. Por otro lado, para el tratamiento de fluidos que contienen partículas pesadas o lodos, los caudalímetros como los electromagnéticos son más adecuados, ya que no son sensibles a la obstrucción, a diferencia de los caudalímetros de turbina, y mantienen la precisión de la medición.

También es importante tener en cuenta el material y el revestimiento de sus tuberías. Si sus tuberías son de metales como acero inoxidable o cobre, o de plásticos como PVC, ABS o PP, por ejemplo, serán factores a tener en cuenta a la hora de seleccionar su caudalímetro.

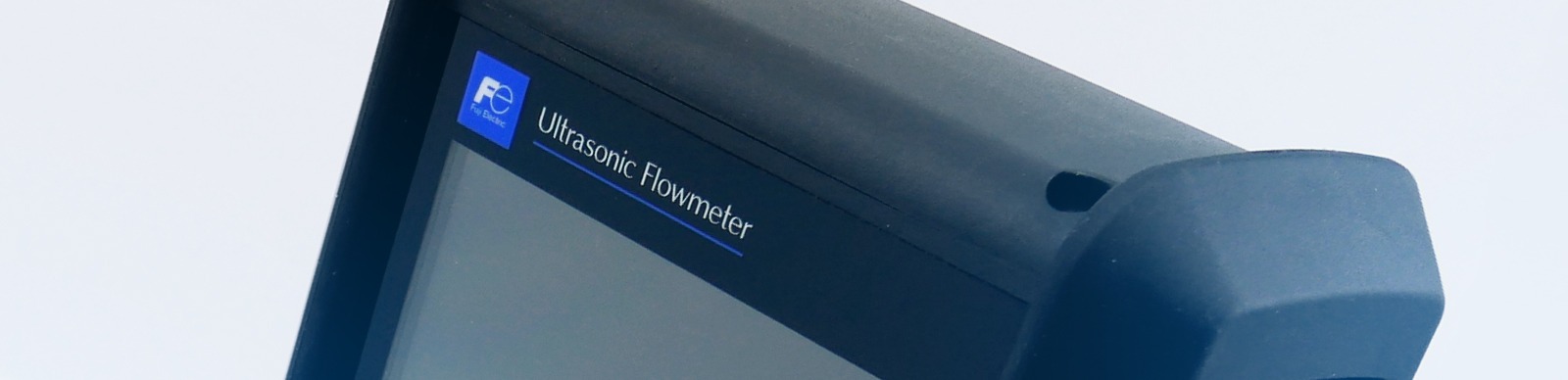

Marcas y modelos más populares de caudalímetros

Con la multitud de marcas y modelos de caudalímetros disponibles actualmente en el mercado, puede resultar difícil elegir el caudalímetro ideal para sus necesidades. Entre las marcas más populares se encuentra Fuji Electric, conocida por su tecnología de vanguardia adecuada para una gran variedad de aplicaciones.

A continuación exploraremos algunos modelos populares para comprender sus características y ventajas únicas.

marcas y modelos de caudalímetros habituales
caudalimetro ultrasonico economico m flow

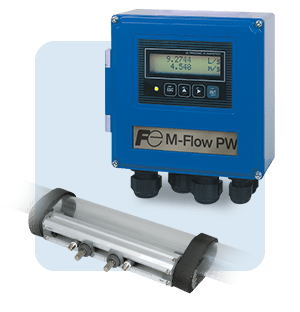

Caudalímetro ultrasónico de bajo coste M-Flow

El económico caudalímetro ultrasónico M-Flow de Fuji Electric es un producto ideal para quienes buscan una solución rentable pero fiable. Este caudalímetro es famoso por su precisión y su sólido rendimiento en una amplia gama de aplicaciones, lo que lo convierte en una excelente opción para quienes buscan calidad sin gastar un dineral.

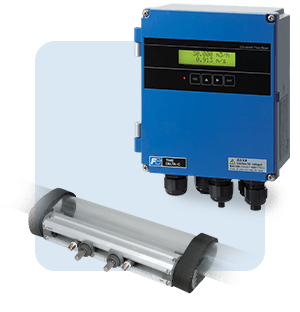

caudalímetro ultrasónico tiempo delta c

Caudalímetro ultrasónico Time Delta C

El caudalímetro ultrasónico Time Delta C es otro modelo excepcional. Este caudalímetro es un referente en el mundo de la medición de caudal, sobre todo por su gran precisión y facilidad de uso, lo que lo convierte en el favorito de muchos usuarios. Su fiabilidad y durabilidad lo convierten en una excelente inversión para un uso a largo plazo. Este caudalímetro es conocido por su gran precisión y consistencia, lo que lo convierte en una excelente elección para aplicaciones que requieren mediciones precisas de caudal.

caudalímetro ultrasónico portátil fsc

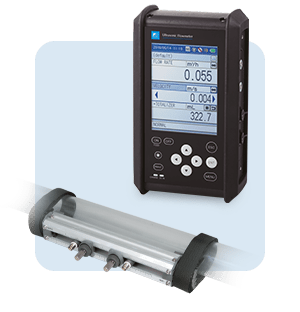

Caudalímetro ultrasónico portátil FSC

El caudalímetro ultrasónico portátil FSC, compatible con una amplia gama de tamaños de tuberías, destaca por su portabilidad y comodidad. El caudalímetro puede acoplarse a las tuberías, lo que elimina la necesidad de procedimientos de instalación invasivos.

Su naturaleza portátil permite aplicarlo con gran flexibilidad, lo que lo convierte en un complemento versátil para cualquier operación.

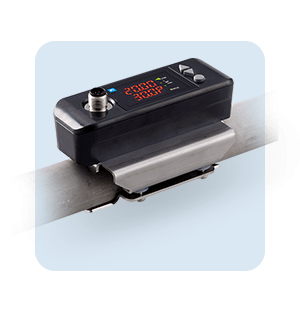

caudalímetro ultrasónico integrado compact s flow

Caudalímetro ultrasónico integrado compacto S-Flow

El caudalímetro ultrasónico integrado compacto S-Flow es otro de los productos estrella de la gama de Fuji Electric. Este equipo está diseñado para medir con precisión pequeños caudales de líquido, incluso en tuberías de pequeño diámetro. Diseñado para aplicaciones de dos pulgadas o menos, o unos 5 centímetros, es ideal para aplicaciones de bajo caudal.



Instalación y mantenimiento de un caudalímetro de agua

Para garantizar un rendimiento y una precisión óptimos, es esencial instalar y mantener correctamente el caudalímetro de agua. Desde la elección del lugar de instalación hasta las tareas de mantenimiento periódicas, cada paso influye en la eficiencia del contador.

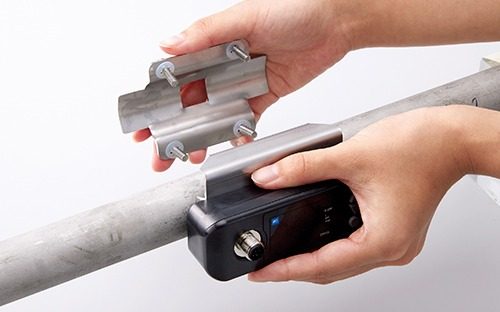

proceso de instalación

Proceso de instalación

El proceso de instalación del caudalímetro de agua implica varios pasos que deben seguirse meticulosamente.

Estos son los pasos a seguir:

  1. Instale el caudalímetro en la dirección correcta, con una flecha en el cuerpo que indique la dirección del caudal.
  2. Alinee correctamente el transmisor con la tubería para garantizar una comunicación eficaz de los datos de caudal.
  3. Asegúrese de que hay una longitud específica de tubería recta antes y después del caudalímetro para garantizar mediciones precisas.

Siguiendo estos pasos, podrá garantizar la correcta instalación del caudalímetro.

mantenimiento rutinario

Mantenimiento ordinario

Para obtener mediciones precisas, es esencial realizar un mantenimiento periódico del caudalímetro de agua. Esto incluye la calibración correcta, la limpieza y la inspección de todas las piezas del instrumento, como los electrodos en el caso de los caudalímetros electromagnéticos, pero también la comprobación de anomalías como un exceso de burbujas de aire o partículas sólidas en el caso de los caudalímetros ultrasónicos.

La inspección y el mantenimiento periódicos permiten detectar y resolver los problemas en una fase temprana, evitando problemas más graves más adelante, que pueden dañar el instrumento y acortar su vida útil.

resolución de problemas comunes

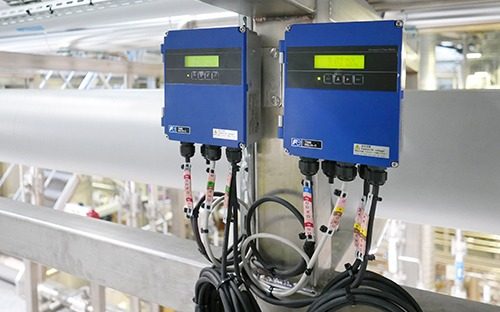

Resolución de problemas comunes

A pesar de una instalación cuidadosa y un mantenimiento rutinario, el caudalímetro puede experimentar problemas ocasionalmente. Los problemas más comunes son la ausencia de caudal, las lecturas inexactas y las discrepancias entre el caudal especificado para el sistema y el caudal real. Saber cómo resolver estos problemas puede ayudarle a mantener su caudalímetro funcionando sin problemas y con eficacia.


Elegir el accesorio o la opción adecuada para maximizar la funcionalidad

Utilizando un accesorio o añadiendo una opción, puede mejorar drásticamente el rendimiento de sus caudalímetros. Desde caudalímetros con pantallas totalizadoras que proporcionan tanto cálculos de caudal como totales de caudal, hasta caudalímetros portátiles alimentados por batería que ofrecen las ventajas de la portabilidad y la facilidad de instalación, hay muchas opciones entre las que elegir. Estas mejoras pueden ayudar a optimizar la funcionalidad de su caudalímetro, haciéndolo aún más eficiente y eficaz a la hora de medir y controlar el caudal de agua.

pantalla de salida y opciones de comunicación

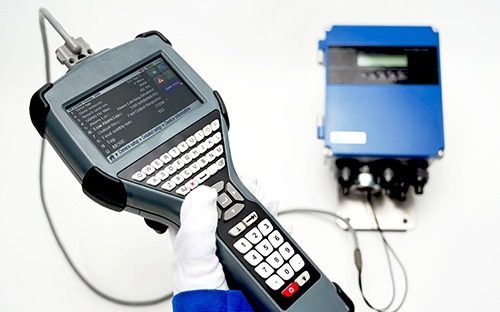

Opciones de visualización, salida y comunicación

La pantalla, el tipo de salida y las opciones de comunicación de un caudalímetro de agua son elementos importantes que hay que tener en cuenta a la hora de comprarlo.

Los caudalímetros modernos ofrecen diversas opciones de visualización para una lectura óptima de los resultados, incluyendo :

  • Señales de impulsos o analógicas
  • Comunicación HART que permite ajustes mediante software y módem HART en PC o bolsillo HART.
  • Pantalla remota: La pantalla LCD se puede montar a una distancia de hasta 100 pies del caudalímetro para una mayor flexibilidad en la ubicación del caudalímetro.
cableado

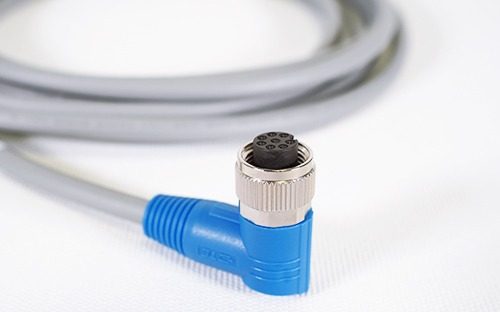

Cableado

El cableado es esencial para obtener lecturas precisas de su caudalímetro.

En otras palabras, es necesario :

  • Utilice cable apantallado y trenzas de tierra
  • Asegúrese de que la longitud máxima del cable apantallado no supere los 1.000 pies.
  • Cables de conexión del caudalímetro dedicados.

La inspección y el mantenimiento periódicos de la integridad de los cables también son esenciales para conservar la calidad de la señal y evitar interrupciones.


Tecnologías de caudalímetros para diversas industrias

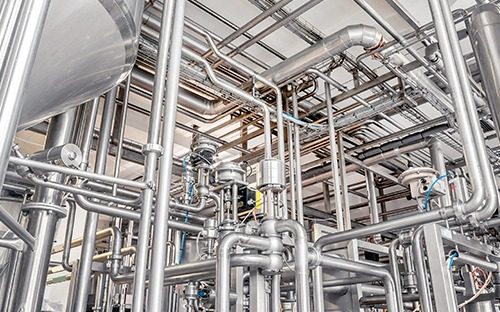

una multitud de industrias

Multitud de industrias, cada una con sus propios retos y requisitos, utilizan tecnologías de caudalímetros.

Éstas son algunas de estas industrias

  • La industria del agua
  • Sistemas de calefacción, ventilación y aire acondicionado
  • Riego agrícola

Los caudalímetros desempeñan un papel esencial en el funcionamiento fluido y eficaz de las operaciones en estos sectores.

Elegir el tipo de caudalímetro adecuado es esencial si queremos satisfacer a la perfección las diversas necesidades de nuestros clientes.

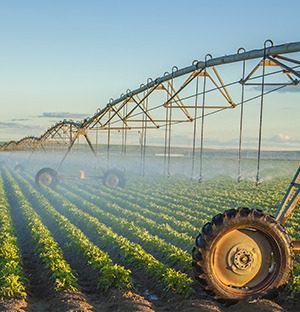

riego y agricultura

Riego y agricultura

La gestión del agua es esencial en la agricultura, y ahí es donde entran en juego los caudalímetros.

Los caudalímetros ultrasónicos son famosos por su precisión y se utilizan ampliamente para el riego y el tratamiento del agua en la agricultura.

Pero no todos los caudalímetros son iguales; por ejemplo, los caudalímetros de turbina no son necesariamente los mejores para los sistemas de riego de bajo caudal.

diseño de edificios

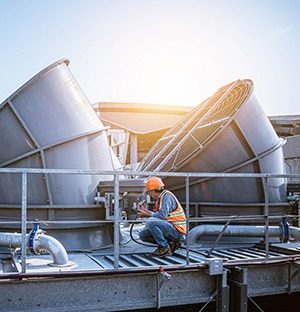

Diseño de edificios, sistemas de calefacción, ventilación y aire acondicionado (HVAC) y fontanería

En los campos del diseño de edificios, los sistemas de calefacción, ventilación y aire acondicionado (HVAC) y la fontanería, los caudalímetros mecánicos son esenciales para asegurar el funcionamiento eficaz de los sistemas de calefacción y refrigeración y garantizar el control de la temperatura del aire en el interior de los edificios.

Para aplicaciones de gran pureza, como la fabricación de semiconductores, son preferibles los caudalímetros de abrazadera para evitar la contaminación. Los caudalímetros ultrasónicos de tiempo de tránsito son la mejor opción por su capacidad de medición no intrusiva, bajos costes de instalación y lecturas de caudal precisas.


Casos prácticos : Aplicación con éxito de caudalímetros de agua

He aquí algunos ejemplos que ilustran la eficacia de los caudalímetros de agua. Estos casos prácticos muestran la rentabilidad de la inversión de los caudalímetros y la importancia de recopilar datos precisos para la gestión de los recursos.

gestión del agua sector residencial

Gestión del agua en el sector residencial

En la gestión del agua residencial, estas herramientas son esenciales:

  • Caudalímetros de agua: proporcionan mediciones precisas del consumo de agua a las empresas de servicios públicos para una facturación exacta.
  • Contadores de agua domésticos inteligentes: proporcionan datos e información en tiempo real para ayudar a los residentes a gestionar activamente su consumo de agua.
  • Detectores de fugas: evitan el derroche de agua y protegen la propiedad contra los daños causados por el agua.
depuradora municipal de aguas residuales

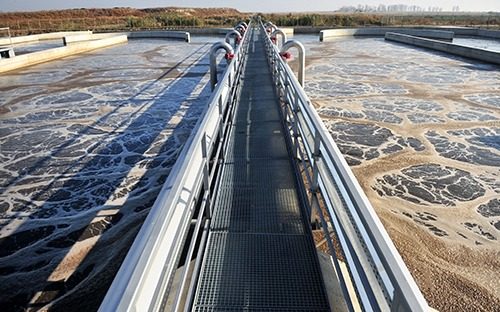

Depuradora municipal y gestión de aguas residuales

Los caudalímetros también han demostrado su eficacia en plantas municipales de tratamiento de aguas residuales. Por ejemplo, una red municipal de distribución de agua sufría desbordamientos del alcantarillado y obstrucciones de sótanos debido a las fuertes lluvias que sobrecargaban el sistema de recogida de aguas residuales. La implantación de caudalímetros ayudó a identificar y mitigar los problemas de inundación e infiltración, reduciendo así los desbordamientos y las copias de seguridad.

En otro ejemplo, el despliegue de caudalímetros ha permitido analizar eficazmente los caudales de las estaciones elevadoras, minimizar los costes de tratamiento y evaluar la capacidad de la infraestructura para el futuro desarrollo de la comunidad.

la ciudad del cairo en egipto

La ciudad de El Cairo (Egipto) es un ejemplo convincente de aplicación con éxito de caudalímetros ultrasónicos de tiempo de tránsito. Se instalaron en estaciones elevadoras de aguas residuales y los beneficios fueron considerables:

  • Mayor precisión de los datos de caudal
  • Mejor planificación de las inversiones
  • Mejor asignación presupuestaria
  • Reducción de los gastos asignados a los proyectos

Caudalímetro de agua: un activo esencial para la gestión sostenible

En resumen, los caudalímetros son indispensables en muchas industrias. Desempeñan un papel clave en la medición y el control del caudal de agua. Gracias a las últimas tecnologías y a los numerosos modelos disponibles, cubren una amplia gama de aplicaciones. Desde la instalación hasta el mantenimiento, todos los elementos intervienen en el rendimiento de estos dispositivos. Como demuestran los estudios de casos prácticos, una implantación satisfactoria de los caudalímetros de agua se traducirá en un buen rendimiento de la inversión, por lo que son esenciales para cualquier explotación.

un activo esencial para la gestión sostenible

Preguntas más frecuentes

¿Cuál es la función de un caudalímetro de agua?

Un caudalímetro de agua, o sensor de caudal, es un dispositivo especializado diseñado para medir con precisión el caudal de agua. Desempeña un papel esencial en muchas aplicaciones, como fontanería, sistemas de riego, plantas de tratamiento de aguas y diversos procesos industriales. Al controlar y supervisar el caudal de agua, este tipo de sensor garantiza una gestión óptima de los recursos y una mayor eficacia en los sistemas en los que es esencial medir el caudal de agua.

¿Cuál es la diferencia entre un caudalímetro y un sensor de caudal de agua?

Un caudalímetro es un dispositivo completo que mide y muestra el caudal de agua en un sistema. Suele incluir un sensor de caudal, que detecta el paso del agua y devuelve la información para calcular el caudal. El sensor de caudal es, por tanto, una parte del caudalímetro, pero éste ofrece una solución más completa con visualización y análisis de datos.

¿Por qué son importantes los caudalímetros?

Los caudalímetros son esenciales para medir con precisión el caudal de agua en diversos sistemas, garantizando una gestión eficaz de los recursos. Desempeñan un papel clave en la regulación de procesos industriales, el control de sistemas de riego, la gestión de plantas de tratamiento de aguas y la distribución de agua potable. La medición precisa del caudal optimiza el rendimiento, reduce los costes, evita las pérdidas de agua y garantiza un funcionamiento estable y seguro de las instalaciones.

¿Cómo elegir el caudalímetro de agua que mejor se adapta a mis necesidades?

Para elegir el caudalímetro de agua adecuado a sus necesidades, es importante tener en cuenta una serie de criterios. En primer lugar, identifique el tipo de agua que desea medir, ya sea potable, residual o contaminada. A continuación, compruebe que el caudalímetro cubre la gama de caudales necesarios para su aplicación. La precisión requerida también es un factor clave a tener en cuenta, al igual que las condiciones de instalación, como la presión, la temperatura y el entorno. Por último, evalúe los costes de instalación y mantenimiento, así como la durabilidad del dispositivo, para garantizar una inversión óptima.


Elija el caudalímetro de agua ideal para un rendimiento óptimo con Fuji Electric.

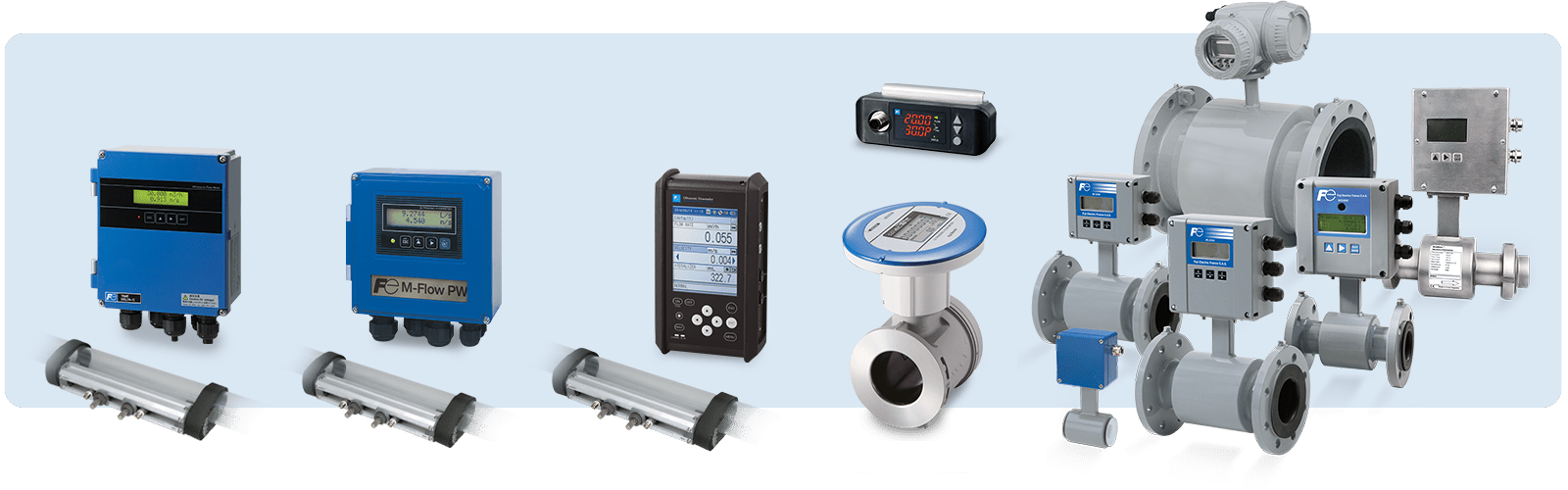

elija el caudalímetro de agua ideal
