Cómo funciona un caudalímetro ultrasónico: descubra la tecnología de los caudalímetros ultrasónicos

Descubra los secretos de la tecnología de caudalímetros ultrasónicos

Le intriga la tecnologíade los caudalímetros ultras ónicos y, más concretamente, se pregunta cómo funciona un caudalímetro ultrasónico.

Un caudalímetro ultrasónico, también conocido como medidor de caudal por ultrasonidos, mide la velocidad de un fluido mediante ultrasonidos para calcular el caudal volumétrico. Utiliza el principio de las ondas ultrasónicas y el desplazamiento de frecuencia para medir el caudal volumétrico.

En general, un caudalímetro volumétrico es un dispositivo diseñado para medir el caudal o la cantidad de un líquido, gas o vapor que fluye por una tubería. Los caudalímetros ultrasónicos, sin embargo, utilizan una tecnología más sofisticada: emplean ondas sonoras o vibraciones acústicas para determinar la velocidad del líquido, vapor o gas que fluye a través de la pared de la tubería sobre el área de la sección transversal.

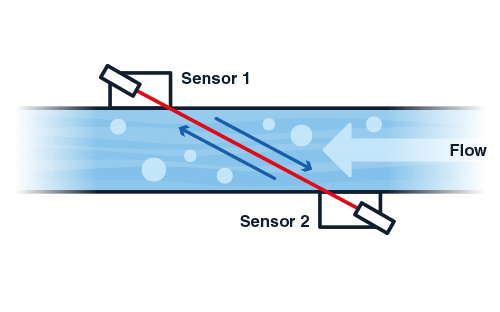

Empecemos por lo básico: el caudalímetro ultrasónico funciona según el principio del "tiempo de tránsito" o "tiempo de vuelo". Consiste en transmitir una onda sonora ultrasónica de un sensor a otro a través del fluido contenido en la tubería. En función de la dirección del flujo, el impulso se acelera o se ralentiza. Midiendo el tiempo de recorrido de estos impulsos en ambas direcciones, es posible calcular el caudal.

Los principales componentes de un caudalímetro ultrasónico son dos transmisores. Éstos actúan como generadores y receptores de señales ultrasónicas en el mismo cuerpo del sensor. Emiten impulsos ultrasónicos, que son esencialmente ondas sonoras a alta frecuencia, por encima del rango de audición humana.

Uno de los sensores o transmisores envía un impulso ultrasónico aguas abajo en el flujo de fluido, mientras que el otro segundo transmisor envía un impulso aguas arriba. El tiempo de tránsito aguas abajo es inferior al tiempo de tránsito aguas arriba debido a la velocidad del flujo de fluido. Calculando la diferencia entre los tiempos de tránsito de estos dos sensores, el caudalímetro puede determinar con precisión la velocidad del caudal.

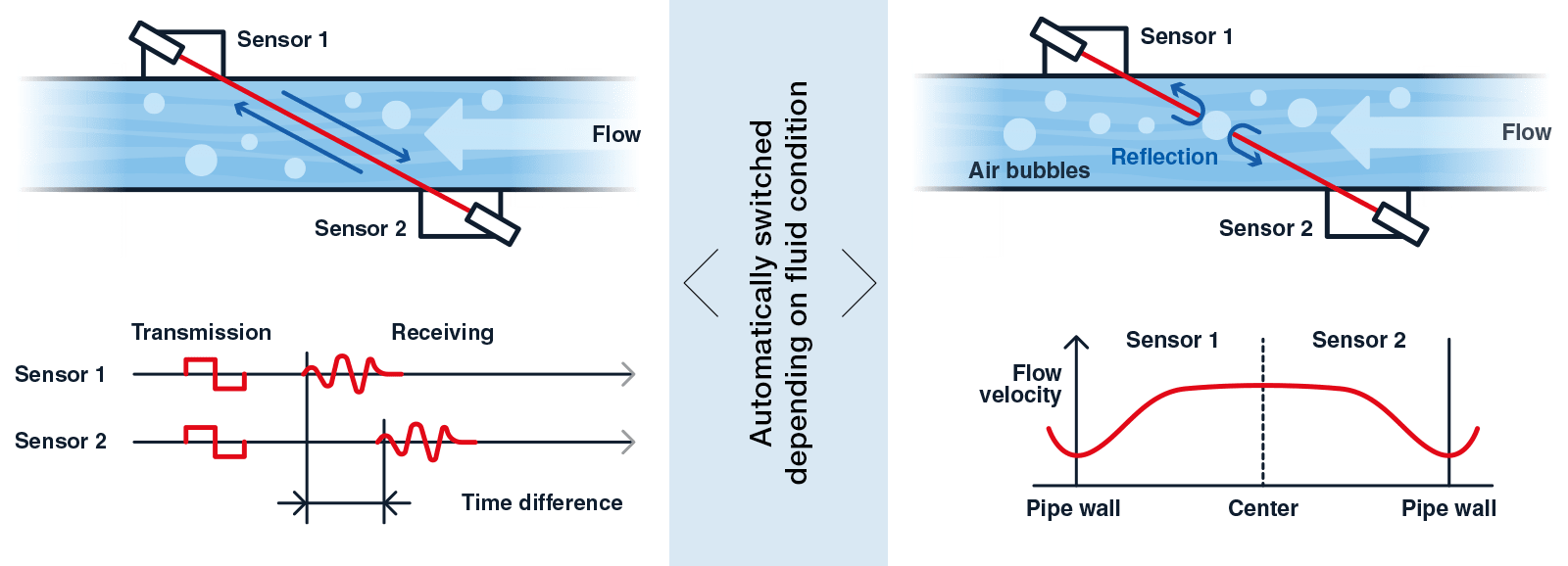

Existen dos tipos principales de caudalímetros ultrasónicos: Los caudalímetros Doppler y los caudalímetros de tiempo de tránsito. Ambos utilizan ondas sonoras para medir la velocidad del flujo, pero difieren en la forma de interpretar la señal de retorno.

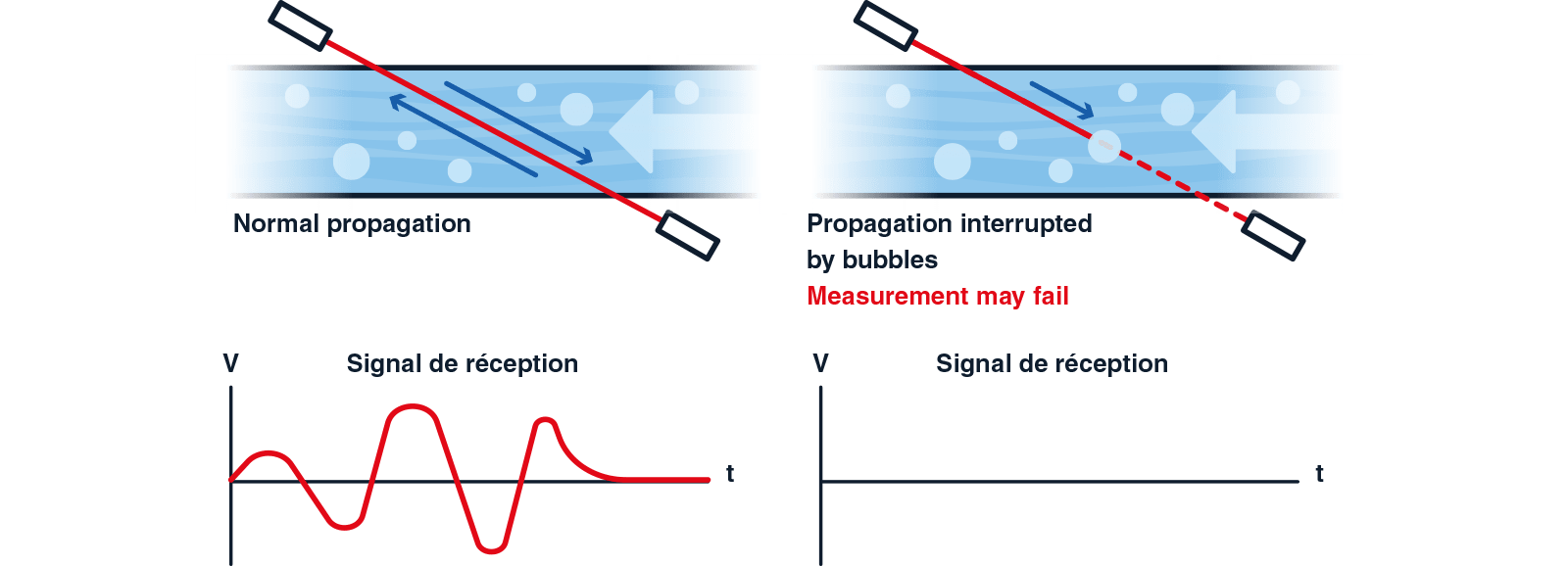

Un caudalímetro ultrasónico Doppler funciona reflejando un haz ultrasónico en partículas en suspensión o burbujas de gas en una corriente de líquido. El desplazamiento de frecuencia de la señal ultrasónica devuelta, conocido como desplazamiento Doppler, es directamente proporcional a la velocidad del líquido.

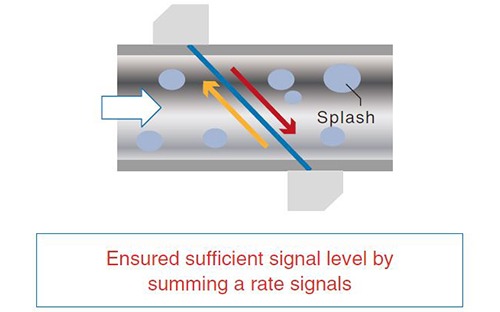

La tecnología de los caudalímetros ultrasónicos sigue evolucionando. Las innovaciones modernas pretenden mejorar la robustez de estos caudalímetros, permitiéndoles medir con precisión el caudal de fluidos más complejos que varían en presión, temperatura y contenido de partículas.

Por ejemplo, los últimos modelos incorporan avances como los diseños clamp-on, que permiten al caudalímetro medir el caudal desde el exterior de la tubería, sin contacto con el fluido. Este diseño facilita la instalación y evita posibles problemas de compatibilidad química.

Siga con nosotros mientras profundizamos en el mundo de los caudalímetros ultrasónicos, explorando sus ventajas, cómo funcionan y cómo optimizar su uso en sus aplicaciones.

Comprender el papel del tamaño y el material de los conductos

El tamaño y el material de la tubería pueden influir significativamente en el rendimiento de un caudalímetro ultrasónico. La superficie interior de la tubería debe ser lisa para facilitar la propagación de las señales ultrasónicas a través de su superficie. Materiales como el acero, el PVC o el cobre, utilizados habitualmente en tuberías industriales, facilitan esta propagación.

Además, el diámetro de la tubería desempeña un papel crucial en la selección de un caudalímetro ultrasónico. Mientras que algunos caudalímetros pueden manejar una amplia gama de tamaños de tuberías, otros están diseñados para diámetros específicos.

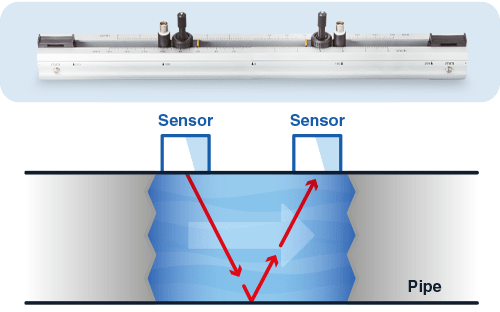

Los caudalímetros ultrasónicos de abrazadera son especialmente versátiles porque pueden montarse en el exterior de la pared de una tubería para tuberías de distintos tamaños y materiales.

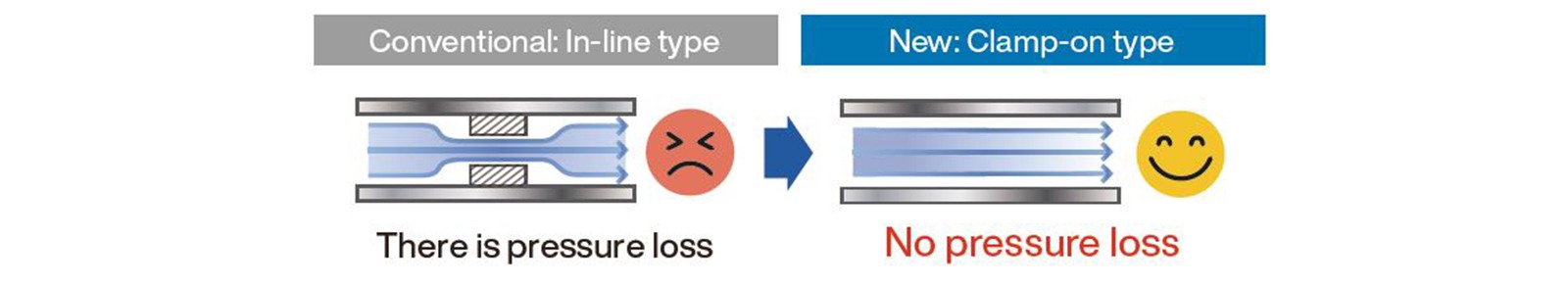

Además, ha visto cómo la naturaleza versátil de los caudalímetros ultrasónicos los hace adecuados para una amplia gama de aplicaciones industriales. Su capacidad para proporcionar mediciones de caudal precisas con un bajo mantenimiento y una caída de presión insignificante los ha convertido en la opción preferida en muchas industrias.

Comprender cómo funciona un caudalímetro ultrasónico, tal y como se ha detallado anteriormente, le ayudará a aprovechar esta tecnología para optimizar sus operaciones, ya estén relacionadas con el control de procesos industriales, la gestión de recursos hídricos o el diagnóstico médico. Es la prueba de que el sonido, un elemento tan mundano como complejo, puede explotarse de formas tan innovadoras.

Embarcarse en este viaje para entender cómo funciona un caudalímetro ultrasónico confirma que, cuando se entra en los detalles, incluso los dispositivos más complejos se vuelven más accesibles, más comprensibles y, sobre todo, más aplicables . Así que siga haciendo preguntas, siga explorando y recuerde que el mundo de la tecnología se abre a quienes se atreven a adentrarse en él.
