Caudalímetro Doppler frente a caudalímetro de tiempo de tránsito: comparación de caudalímetros ultrasónicos para un rendimiento óptimo

En el campo de la medición de fluidos, los caudalímetros ultrasónicos se distinguen por su enfoque no intrusivo para medir la velocidad de un fluido que fluye por una tubería. Entre los tipos más importantes se encuentran los caudalímetros ultrasónicos Doppler y los caudalímetros de tiempo de tránsito, cada uno de los cuales explota el principio ultrasónico de diferentes maneras para adaptarse a distintas aplicaciones.

Los caudalímetros Doppler funcionan haciendo rebotar las ondas ultrasónicas en las partículas y burbujas del fluido. En cambio, el caudalímetro de tiempo de tránsito mide el tiempo que tardan los impulsos ultrasónicos en moverse con y contra la dirección del flujo.

La elección entre un caudalímetro Doppler y un caudalímetro ultrasónico de tiempo de tránsito depende de varios factores, como las características del fluido, la presencia de partículas en suspensión o burbujas de gas, y la precisión y el rango de caudal requeridos. Mientras que los caudalímetros Doppler destacan en aplicaciones con líquidos sucios o aireados, los caudalímetros de tiempo de tránsito son preferibles para fluidos limpios, donde pueden proporcionar mediciones muy precisas.

Las sutilezas del principio de funcionamiento de cada medidor, junto con un análisis comparativo de su rendimiento en diferentes condiciones, ayudan a dilucidar los puntos fuertes y las limitaciones que nos permiten identificar los mejores casos para utilizar estos instrumentos.

Puntos clave

• Los caudalímetros Doppler y de tiempo de tránsito utilizan tecnología ultrasónica adaptada a las distintas condiciones de los fluidos.
• Las características del fluido y los requisitos de medición determinan el tipo de caudalímetro ultrasónico más adecuado.
• Comprender el principio de funcionamiento de cada medidor es esencial para una aplicación óptima en diversas industrias.

Principios de funcionamiento

Los caudalímetros ultrasónicos funcionan mediante la transmisión de ondas sonoras ultrasónicas a través del flujo de un fluido en una tubería. Existen dos principios de funcionamiento principales basados en la forma en que estas ondas interactúan con el fluido en movimiento: el tiempo de tránsito y el efecto Doppler.

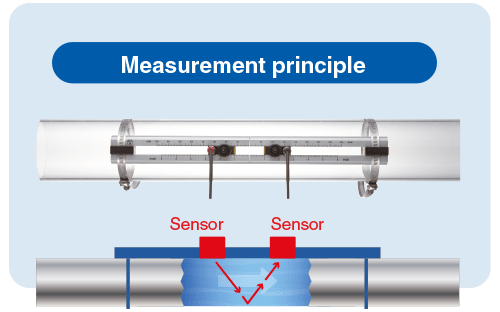

Los caudalímetros de tiempo de tránsito utilizan un par de transductores que funcionan como transmisores y receptores. Estos transductores se montan en el exterior de la tubería y están uno frente al otro. A medida que el fluido se desplaza por la tubería, las ondas sonoras que viajan aguas arriba en sentido contrario al flujo del fluido tardan más en llegar al transductor opuesto que las ondas que viajan aguas abajo con el flujo. La diferencia de tiempo entre estas transmisiones es proporcional a la velocidad del fluido.

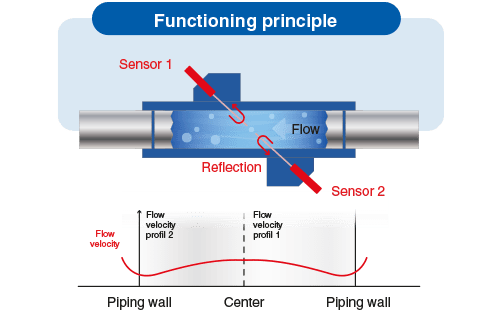

Caudalímetros D oppler: A diferencia de los caudalímetros de tiempo de tránsito, los caudalímetros Doppler explotan el principio del efecto Doppler. Estos aparatos emiten ondas ultrasónicas en el flujo a una frecuencia determinada. Cuando estas ondas acústicas encuentran partículas en suspensión o burbujas de aire en el fluido, se reflejan en el transductor con un cambio de frecuencia. Este cambio de frecuencia está directamente relacionado con la velocidad del fluido.

Tipos de caudalímetros ultrasónicos

Existen varios tipos de caudalímetros ultrasónicos, cada uno adaptado a aplicaciones y características de fluidos específicas.

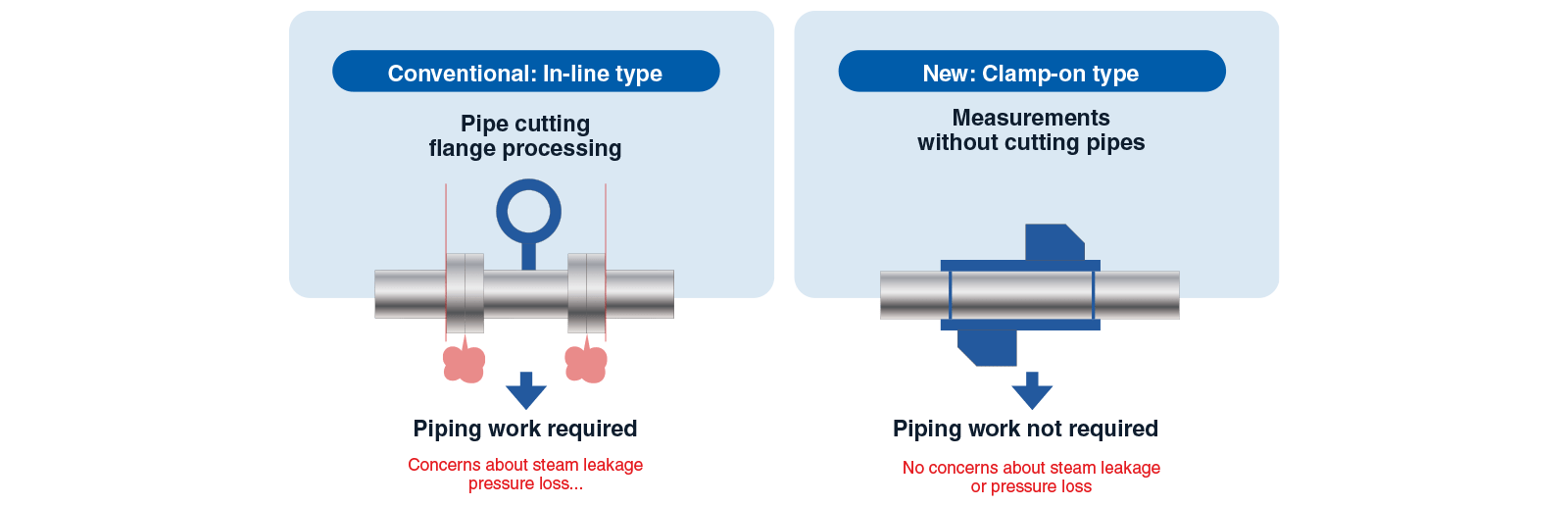

• Caudalímetros de abrazadera : Son caudalímetros no invasivos que se fijan al exterior de la tubería. Son ideales para aplicaciones en las que no se puede contaminar el fluido o no se puede cortar la tubería. Estos caudalímetros son versátiles y pueden utilizarse en una amplia gama de tamaños y materiales de tuberías.
• Caudalímetros de inserción : Estos caudalímetros son semiinvasivos, ya que requieren un orificio en la tubería para la sonda de inserción.
• Caudalímetros en línea : También conocidos como caudalímetros de bobina, se insertan en la tubería y el fluido pasa directamente a través de ellos. Por lo general, requieren sustituir una sección de tubería por el medidor y ofrecen un alto nivel de precisión.

Cada tipo de caudalímetro ultrasónico utiliza un principio de medición de tiempo de tránsito o Doppler, y la elección entre ambos depende de las características del fluido, la aplicación y la precisión requerida.

Instalación y mantenimiento

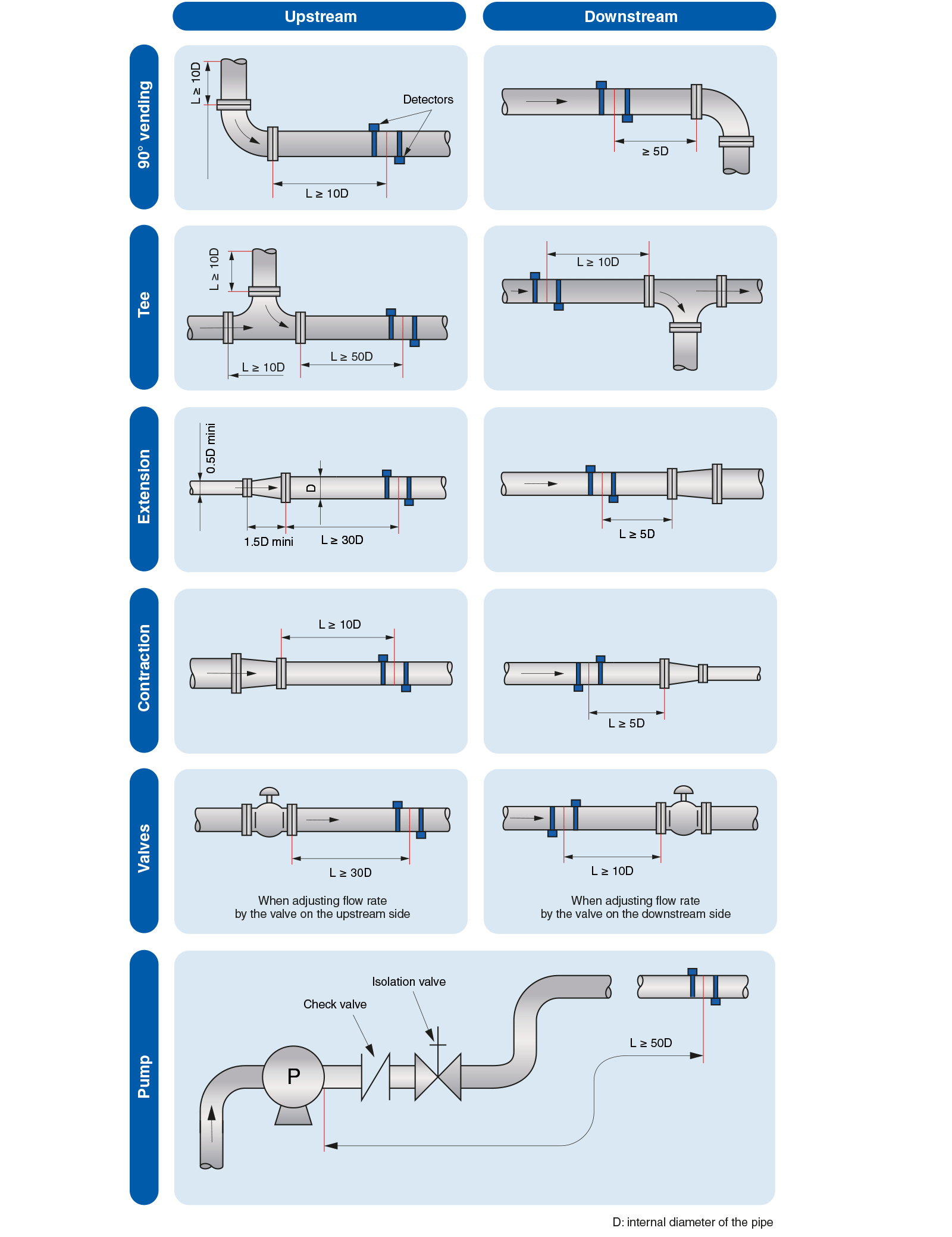

Los caudalímetros de tiempo de tránsito deben instalarse en un tramo recto de tubería para minimizar las turbulencias, que pueden afectar a la precisión. Necesitan líquidos limpios para funcionar correctamente, ya que las impurezas pueden interferir con la señal ultrasónica.

Durante este tiempo, el mantenimiento suele ser mínimo, ya que los transductores no entran en contacto con el líquido, lo que se traduce en un menor desgaste.

• Pasos de la instalación :
  • Asegúrese de que tiene una manguera llena sin bolsas de aire
  • Seleccione una sección recta de tubo
  • Instale los transductores de acuerdo con las especificaciones del fabricante
• Procedimientos de mantenimiento :
  • Controles periódicos de la calidad del acoplamiento
  • Compruebe si hay depósitos en la pared de la tubería que puedan interferir con las señales.
  • Comprobar la alineación del transductor

Ventajas y limitaciones de los caudalímetros ultrasónicos de tiempo de tránsito

Las ventajas de los caudalímetros de tiempo de tránsito son su instalación no invasiva, sin necesidad de cortar la tubería, y su precisión, sobre todo con líquidos limpios y no aireados. También pueden manejar una amplia gama de caudales y temperaturas.

Por otro lado, su sensibilidad a la composición de los fluidos es limitada. El rendimiento se deteriora con fluidos aireados o impuros. También dependen de que la tubería esté llena. Si hay burbujas de gas o sólidos en el líquido, pueden producirse errores de medición.

• Beneficios :
  • Alta precisión para líquidos limpios
  • La ausencia de contacto con el fluido y de piezas móviles reduce al mínimo el mantenimiento.
  • Amplia gama de temperaturas y caudales
  • Puede montarse externamente; no es necesario cortar tuberías ni detener el flujo durante la instalación.
  • Requiere un mantenimiento mínimo, ya que no hay piezas móviles en el interior del tubo.

• Límites :
  • No es adecuado para fluidos que contengan gas o lodo
  • Requiere una manguera completa para mediciones precisas
  • Preajuste de los parámetros necesarios para garantizar la precisión

Instalación y mantenimiento

La correcta instalación de un caudalímetro Doppler requiere que la tubería contenga una concentración mínima de partículas en suspensión o burbujas de aire.

Por lo general, la instalación se realiza fuera de la tubería y el sensor debe estar en contacto con el medio líquido.

Durante este tiempo, el mantenimiento consiste en inspecciones rutinarias para garantizar que el transductor esté libre de depósitos que puedan interferir con la señal ultrasónica. La zona de la tubería donde está instalado el transductor también debe estar libre de vibraciones y ruidos excesivos para evitar cualquier interrupción de la señal.

Ventajas e inconvenientes de los caudalímetros ultrasónicos Doppler

Ventajas:

• Versatilidad : Funciona bien con líquidos sucios o aireados.
• No invasivo : puede instalarse externamente, sin necesidad de cortar tuberías ni detener el flujo durante la instalación.
• Mantenimiento : Requiere un mantenimiento mínimo, ya que no hay piezas móviles en el interior del tubo.

Desventajas:

• Limitaciones: Ineficaz para líquidos limpios y puros sin suficientes burbujas o partículas.
• Sensibilidad : la intensidad de la señal puede fluctuar con las variaciones en la densidad de las partículas, lo que afecta a la precisión.

Comparaciones de resultados

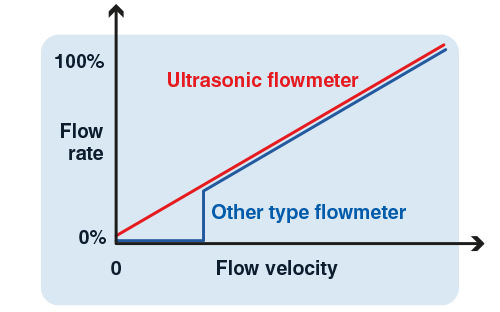

Al evaluar los caudalímetros Doppler y de tiempo de tránsito, es fundamental tener en cuenta las diferencias de precisión, idoneidad en diversas condiciones de flujo y adaptabilidad a los cambios ambientales para determinar qué caudalímetro ultrasónico destaca en aplicaciones específicas.

Idoneidad de las condiciones de flujo

El rendimiento de los caudalímetros Doppler es intrínseco a la presencia de partículas o burbujas de gas en el fluido: sin ellas, el caudalímetro no puede funcionar. Por ello, son más adecuados para líquidos sucios o aireados. Por el contrario, los caudalímetros de tiempo de tránsito requieren fluidos limpios para permitir el paso sin obstáculos de las señales ultrasónicas. Tienen dificultades con los fluidos que contienen cantidades significativas de sólidos en suspensión o aireación.

Adaptabilidad al entorno

Las condiciones ambientales, como la presión y la temperatura, pueden afectar al rendimiento de los caudalímetros ultrasónicos. Ambos tipos funcionan bien en una amplia gama de temperaturas y presiones, pero los caudalímetros de tiempo de tránsito pueden requerir un ajuste cuidadoso y una instalación correcta, ya que la señal que miden puede verse afectada por cambios en la densidad y viscosidad del fluido.

Los caudalímetros Doppler son menos sensibles a estos cambios porque miden el desplazamiento de frecuencia en lugar de la velocidad del sonido a través del fluido.

Aplicaciones industriales

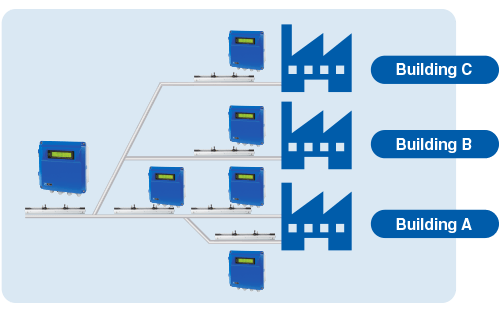

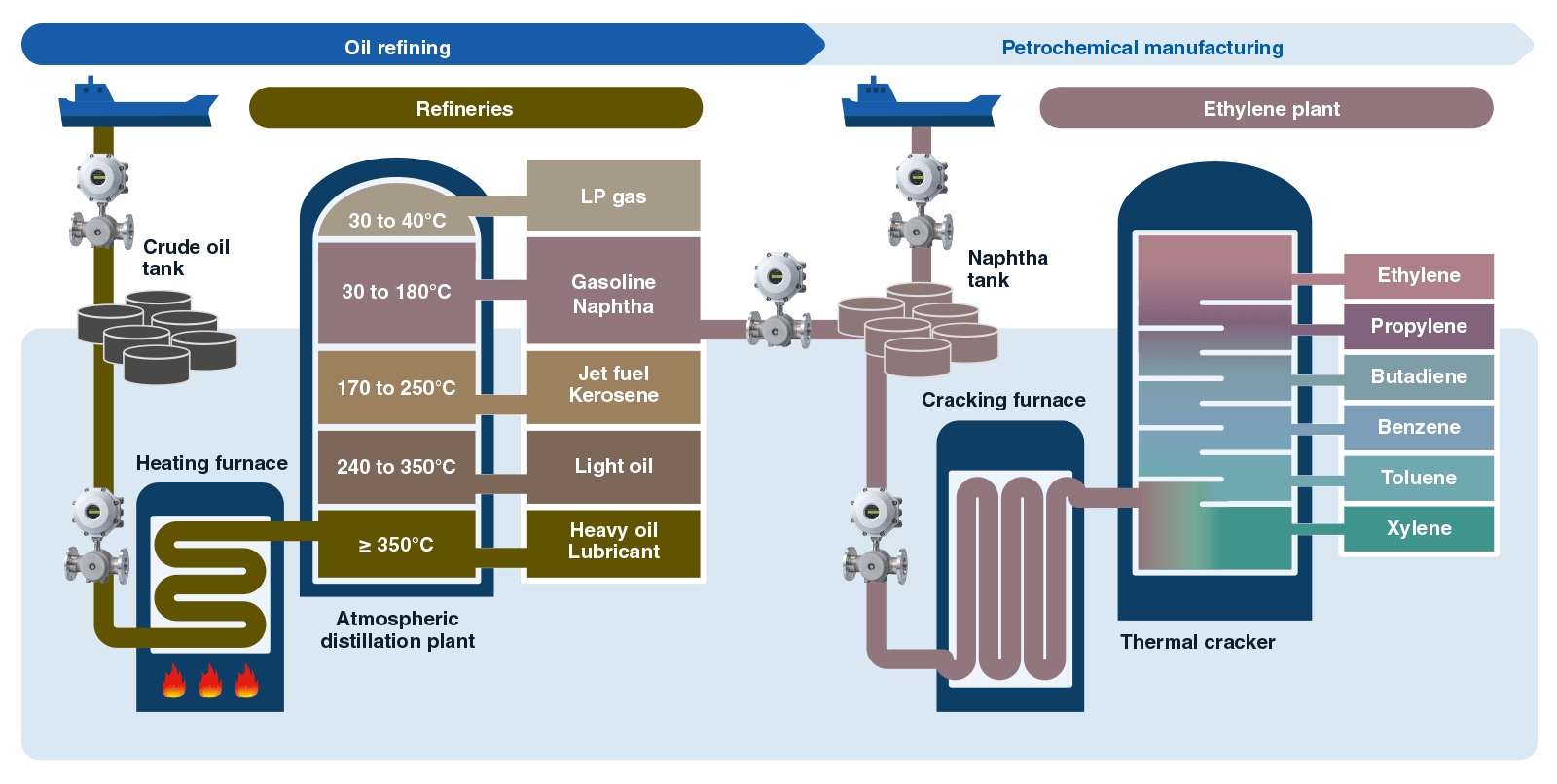

Los caudalímetros ultrasónicos, que abarcan tanto la tecnología Doppler como la de tiempo de tránsito, desempeñan un papel vital en diversas industrias. Estos dispositivos miden los caudales con precisión, y su naturaleza no intrusiva garantiza la integridad del proceso y unos requisitos de mantenimiento mínimos. Además, los caudalímetros ultrasónicos son adecuados tanto para aplicaciones residenciales como comerciales, lo que pone de relieve su versatilidad en distintos entornos.

Otros usos clave de los caudalímetros ultrasónicos

Los caudalímetros ultrasónicos encuentran otros usos clave en diferentes industrias debido a su versatilidad y facilidad de instalación.

• Química : Control de productos químicos, a veces peligrosos, sin riesgo de contaminación o fugas.
• Alimentación y bebidas : Control de calidad mediante la medición precisa del caudal, lo que garantiza una producción uniforme del producto.
• HVAC : en sistemas de calefacción, ventilación y aire acondicionado para optimizar la distribución y el consumo de energía.

Consideraciones técnicas

Al evaluar caudalímetros ultrasónicos como los modelos Doppler y de tiempo de tránsito, las consideraciones técnicas desempeñan un papel crucial a la hora de determinar su eficacia y precisión. Factores como las características de la tubería y el fluido y la colocación adecuada del sensor influyen directamente en el rendimiento.

Requisitos para tuberías y fluidos

Los caudalímetros Doppler requieren fluidos que contengan partículas en suspensión o burbujas para que se produzca el efecto Doppler. Estos medidores se ven menos afectados por el tipo de líquido, pero requieren una concentración mínima de estas inclusiones para funcionar correctamente.

En cambio, los caudalímetros de tiempo de tránsito funcionan mejor con líquidos limpios y sin partículas, ya que se basan en la propagación de señales ultrasónicas.

Los distintos materiales de las tuberías también pueden afectar al rendimiento del medidor. Las señales ultrasónicas de ambos tipos de medidor pueden verse atenuadas por determinados materiales, por lo que suelen ser adecuados para tuberías metálicas o de plástico.

En el contexto de los líquidos corrosivos, los materiales utilizados para los sensores deben tenerse en cuenta para garantizar la longevidad y el funcionamiento constante.

El montaje debe ser seguro para evitar desplazamientos y garantizar lecturas coherentes. Debe prestarse especial atención a los siguientes aspectos:

• Acoplamiento uniforme : Los sensores deben estar en contacto correcto con la tubería, utilizando un gel de acoplamiento o material de montaje.
• Alineación: Para los caudalímetros de tiempo de tránsito, los sensores deben estar alineados con precisión para garantizar que la señal pase con exactitud a través del fluido.
• Integridad de la zona de medición : Cualquier daño o corrosión en la tubería donde están instalados los transductores puede afectar a la señal ultrasónica y, por tanto, a la precisión del medidor.

Los efectos de la presión y la temperatura

Las caídas de presión y los cambios de temperatura pueden alterar la densidad y la viscosidad de un fluido, lo que afecta a la velocidad del sonido en el fluido y puede dar lugar a mediciones inexactas del caudal.

Las soluciones residen en el ajuste correcto del caudalímetro a las propiedades específicas del fluido y en el uso de algoritmos avanzados capaces de compensar tales variaciones. La supervisión periódica identifica cualquier desviación que pueda indicar la necesidad de un ajuste.

• Caudalímetros Doppler puede tener dificultades con :
  • Variabilidad de las propiedades acústicas debida a los cambios de presión.
  • Fluctuaciones de temperatura que afectan a la densidad de las partículas de difusión.
• Caudalímetros de tiempo de tránsito suelen enfrentarse a retos relacionados con los siguientes elementos:
  • Acoplamiento acústico mantenido a distintas temperaturas.
  • Se pueden obtener lecturas precisas en caso de caída de presión en la tubería.

Superar las perturbaciones del flujo

Las perturbaciones del flujo, como el flujo turbulento o las obstrucciones, pueden interferir con las señales ultrasónicas utilizadas en la medición del flujo.

Por lo general, los caudalímetros de tiempo de tránsito requieren un perfil de caudal completamente desarrollado, que puede verse comprometido por perturbaciones aguas arriba y aguas abajo. El uso de acondicionadores de caudal y la colocación estratégica de los sensores pueden mitigar estos efectos.

Los caudalímetros Doppler suelen manejar mejor las perturbaciones porque miden el flujo de partículas y burbujas en el fluido, que puede no verse tan afectado por las turbulencias.

• Soluciones para contadores de tiempo de tránsito :
  • Instale coladores o filtros para evitar fugas alrededor de los transductores.
  • Utilización de tramos rectos de tubería antes y después del contador.
• Estrategias para Contadores Doppler :
  • Comprobación periódica de la existencia de corrosión en el interior de la tubería que pueda afectar a la dispersión de la señal.
  • Garantizar una distribución uniforme de las partículas en el flujo para mantener la intensidad de la señal.

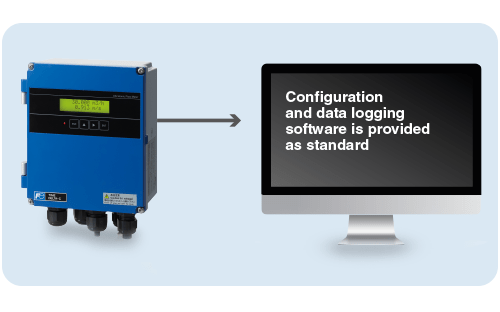

Las medidas preventivas, como el uso de materiales resistentes a la corrosión y las inspecciones frecuentes, contribuyen a la longevidad y a un rendimiento constante. Para la medición de caudal volumétrico, es esencial mantener la integridad de los componentes físicos del contador.

• Para Contadores Doppler :
  • Inspección periódica para detectar signos de desgaste o daños.
  • Comprobación de la concentración de partículas para obtener lecturas precisas.
• Para contadores de tiempo de tránsito :
  • Comprobación periódica de la alineación del transductor y de su correcto acoplamiento.
  • Limpieza rutinaria para evitar la amortiguación de la señal debido a la suciedad o la acumulación.

Preguntas más frecuentes

Esta sección responde a las preguntas más habituales sobre las diferencias y particularidades de los caudalímetros ultrasónicos Doppler y de tiempo de tránsito, ayudando a los usuarios a comprender la funcionalidad e idoneidad de cada tipo para diversas aplicaciones.
