Este instrumento de medición es un caudalímetro ultrasónico de pinza que puede medir el caudal volumétrico de un líquido en el interior de una tubería fijándolo desde el exterior. Al hacer pleno uso de las últimas tecnologías electrónicas y de procesamiento digital de señales, este caudalímetro ultrasónico es considerablemente más compacto que los caudalímetros convencionales. Integra el transmisor y el sensor de caudal, eliminando la necesidad de cables de señal, mientras que su diseño sin grasa facilita su instalación en tuberías.
Sensor y transmisor de caudal integrados que ahorran espacio.
Sensor de temperatura integrado para medir simultáneamente el caudal y la temperatura (opcional).
Caudalímetro ultrasónico S-Flow fácil de instalar
Instalación sencilla que ahorra espacio.
Desde hace algunos años, la neutralidad global del carbono atrae la atención.
Las empresas están fomentando sus actividades para lograr un alto nivel de eficiencia y ahorro energético. En este contexto, existe una creciente demanda para controlar el flujo de fluidos en los puntos finales de las líneas de producción en las fábricas. Fuji Electric ha desarrollado un caudalímetro integrado fácil de instalar llamado "S-FLOW" para satisfacer esta demanda. Es fácil de instalar, ocupa poco espacio y es asequible.
Ventajas del caudalímetro ultrasónico integrado S-Flow
Compacto y ligero
Al adoptar la electrónica más avanzada, el caudalímetro ha logrado un diseño integrado y ligero para el transmisor de caudal y el sensor.
Fácil de instalar
Su diseño sin grasa facilita su instalación en tuberías. Al integrar el transmisor de caudal y el sensor, elimina la necesidad de cableado de señal.
Excelente resistencia al flujo aireado.
Su tecnología de procesamiento digital de señales ha mejorado notablemente su resistencia al flujo aireado.
Gran precisión
Viene de serie con una precisión de ±2,0%.
Al adoptar un nuevo sistema de medición de la velocidad del sonido, puede medir fluidos con velocidad del sonido desconocida e impacto de presión despreciable.
Respuesta rápida
Consigue un tiempo de respuesta rápido de 0,5 segundos gracias al procesamiento digital de señales.
Excelente rendimiento y facilidad de uso
Los LED y las teclas de función facilitan la configuración y la resolución de problemas.
ALTA PRECISIÓN
FÁCIL DE USAR
COMPACTO Y LIGERO
RESISTENTE

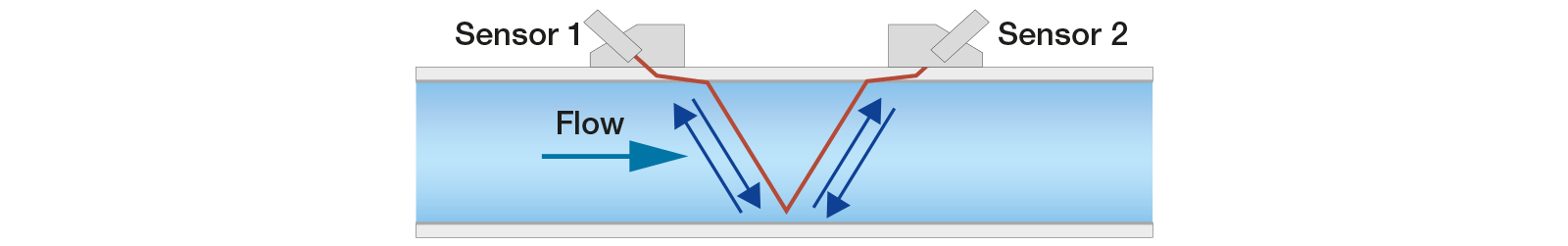

Principio de medición del caudalímetro ultrasónico integral S-Flow
Método propio de Fuji Electric para medir el tiempo de tránsito mediante el procesamiento digital de señales.
Mediante impulsos ultrasónicos transmitidos en diagonal entre los transductores aguas arriba y aguas abajo montados en el exterior de la tubería, el caudal se mide detectando la diferencia de tiempo obtenida por el flujo del fluido.
Capaz de manipular una amplia gama de materiales, tuberías y tipos de fluidos
Manguera materiales
Metales (acero inoxidable, acero, cobre), Plásticos (PVC, PP, PVDF), etc.
Fluidos tipos
Agua, agua ultrapura, productos químicos, aceite, etc.
Configuración del equipo
Integra el caudalímetro y el transmisor para simplificar la configuración del equipo.
Fácil instalación de un caudalímetro ultrasónico integral S-Flow
Reduce las horas de trabajo y los costes de instalación
Los caudalímetros con abrazadera no requieren ninguna modificación de las tuberías. Se pueden instalar sin equipos de cierre.
No es necesario ajustar la distancia entre los sensores. Cualquiera puede instalarlo fácilmente con solo apretar los tornillos.
Tipo abrazadera sin modificación de la tubería
Fácil de instalar con sólo un destornillador
Fácil instalación del caudalímetro ultrasónico integrado S-flow
Configurable con sólo tres botones. Basta con encenderlo, configurar cuatro parámetros y empezar a medir inmediatamente.
No necesita grasa
En lugar de grasa, se utiliza una goma especial para mantener la manguera en estrecho contacto.
No es necesario almacenar grasa para su mantenimiento.
Indicador LED de fácil lectura de los valores de caudal
Pantalla LED de 2 filas intuitiva y fácil de leer. Teclas de función en el panel frontal para un manejo sencillo.
Línea 1: Caudal instantáneo Línea 2: Caudal instantáneo Valor porcentual
Línea 1: Valor instantáneo del caudal Línea 2: Temperatura de la tubería
Ahorro de espacio gracias al caudalímetro ultrasónico S-Flow integrado

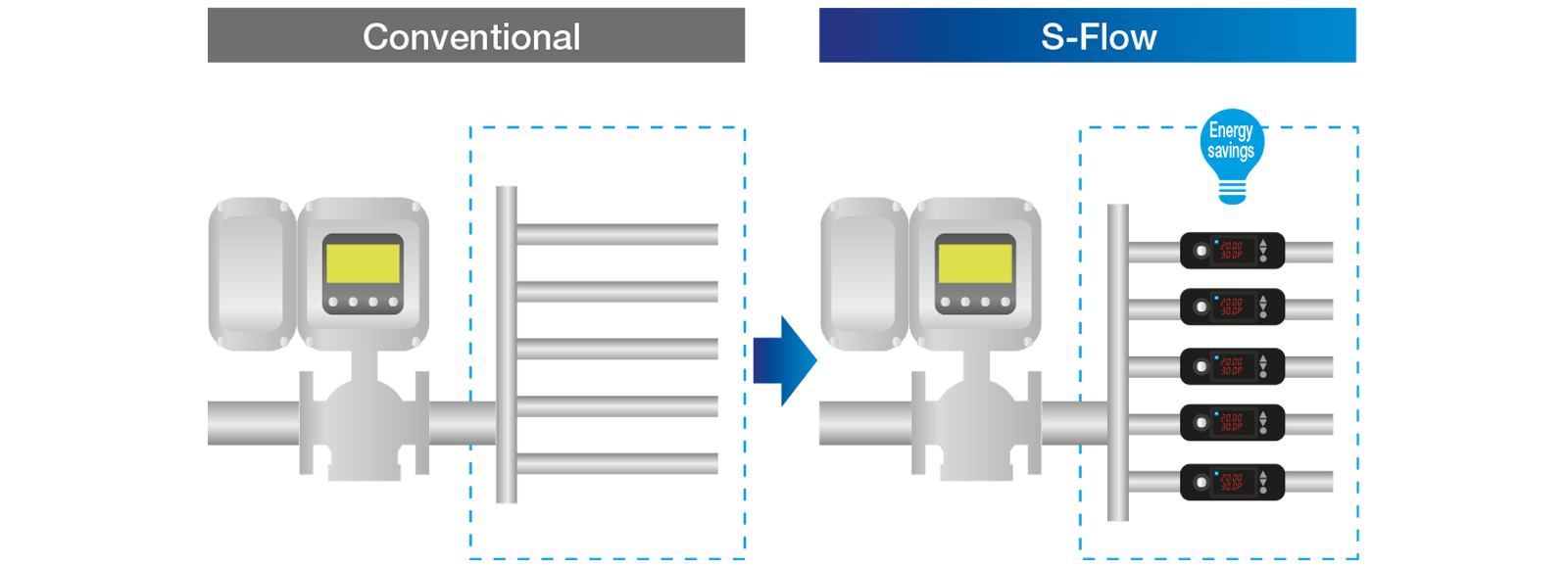

Diseño integral y compacto
Las funciones de transmisor de caudal y sensor están integradas para lograr unas dimensiones compactas. En comparación con un transmisor de caudal convencional (como el caudalímetro ultrasónico M-Flow FLR), el tamaño se reduce en torno a un 76%.

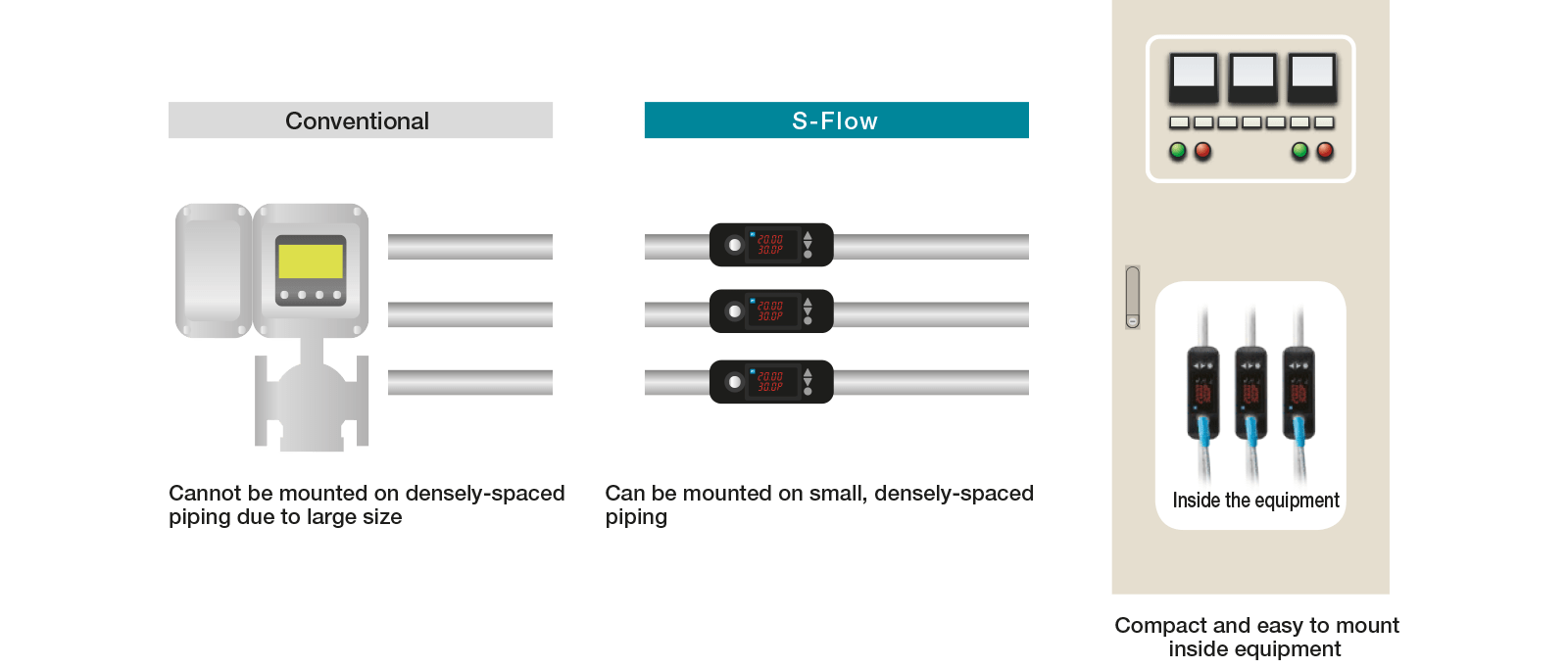

Puede instalarse en tuberías muy espaciadas y en el interior de equipos.
Su diseño compacto permite instalarlo donde el espacio es limitado, como en tuberías muy espaciadas y en el interior de equipos.
Caudalímetro convencional
No se puede montar en tuberías densas debido a su gran tamaño
Caudalímetro ultrasónico de pinza S-Flow
Puede montarse en tubos pequeños de alta densidad.
Compacto y fácil de colocar en el interior del equipo

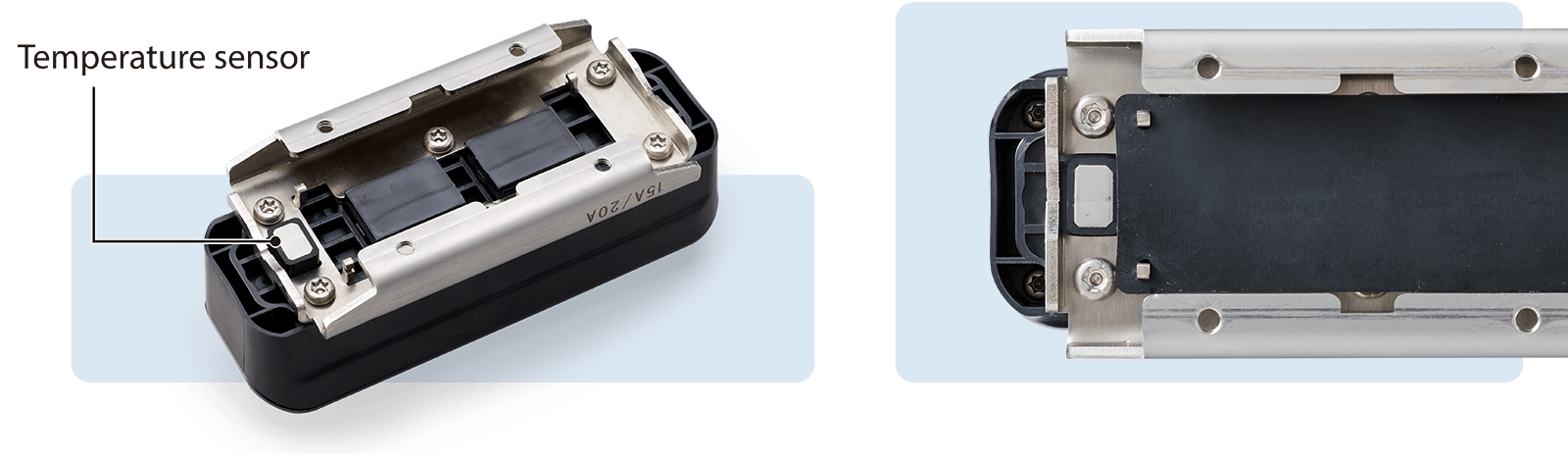

Función integrada de medición de la temperatura (opcional)
Una función integrada de medición de la temperatura permite medir simultáneamente el caudal y la temperatura.
Ejemplos de aplicaciones del caudalímetro ultrasónico S-Flow
Control de caudal para equipos de fabricación de semiconductores
Además de tuberías para procesos de fabricación de agua pura, procesos de limpieza y refrigeración de equipos, también puede montarse en el interior de equipos donde haya tuberías de pequeño diámetro muy espaciadas.
Ayuda a controlar el flujo en las líneas de fabricación de semiconductores.

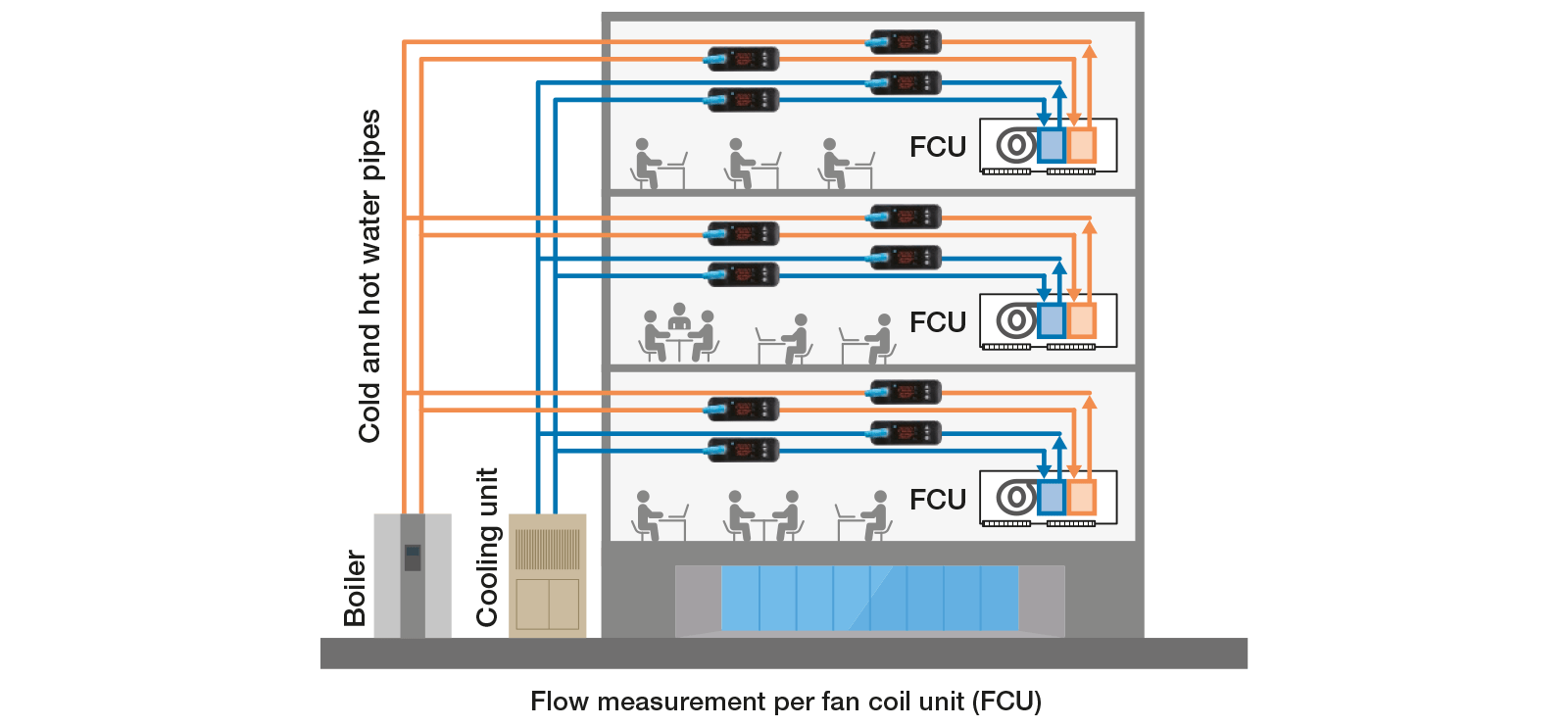

Control del caudal de agua para la climatización de edificios
El caudalímetro puede instalarse en las tuberías de agua fría y caliente de todo el edificio. Al medir el caudal, permite que las unidades fan coil (FCU) funcionen de forma más eficiente. También facilita el funcionamiento eficiente de las unidades de tratamiento de aire (UTA) en grandes espacios. La monitorización del caudal ayuda a ahorrar energía en los servicios industriales.
Especificaciones del caudalímetro ultrasónico S-Flow
Tipos y configuraciones
El caudalímetro S-Flow está disponible en varios tipos en función del diámetro de la tubería:
FSZ08 para diámetros de tubo 8A y 10A
FSZ15 para diámetros de tubo 15A, 20A
FSZ25 para diámetros de tubo 25A, 32A
Cada unidad principal está configurada con un transmisor y un sensor de caudal integrados.
Montaje y método de medición
Gracias al método de montaje con abrazadera, el caudalímetro ultrasónico se instala cómodamente sin interrumpir el proceso. El método de medición del tiempo de tránsito garantiza una precisión óptima en fluidos homogéneos, en los que las señales ultrasónicas pueden transmitirse de forma eficiente.
Rango de medición y precisión
Con un rango de medición de 0 a ±5 m/s (mínimo de 0 a ±0,2 m/s), garantiza una adaptabilidad excepcional. La precisión también es extraordinaria:
Velocidad de 1 m/s a 5 m/s: ±2% del caudal
Velocidad inferior a 1 m/s: ±0,02 m/s
Materiales y espesores de los tubos
El caudalímetro es compatible con una gran variedad de materiales de tuberías, incluidos metales (acero inoxidable, acero, cobre) y plásticos (PVC, PP, PVDF). El grosor de las tuberías puede variar de 1,2 mm a 4,9 mm, lo que garantiza la máxima flexibilidad.
Condiciones medioambientales
El caudalímetro FSZ está diseñado para funcionar en una amplia gama de condiciones ambientales:
Temperatura del fluido : -15 a +85 °C (variable en función de la temperatura ambiente)
Temperatura ambiente : -15 a +60 °C
Humedad ambiente: 95% HR o menos
Pantalla, salidas y opciones
El caudalímetro dispone de una pantalla LED de 4 dígitos y 2 líneas para facilitar la supervisión. Las señales de salida incluyen 4 a 20 mA CC (1 punto) y contacto (2 puntos). También hay disponible una opción de medición de la temperatura de la superficie de la tubería.
Alimentación y peso
Con una alimentación de 20 a 27,5 V CC y un consumo de 2,5 W o menos, el caudalímetro S-Flow es energéticamente eficiente. Los pesos varían según el modelo: FSZ08 (400 g), FSZ15 (500 g), FSZ25 (600 g).
