Sensor de presión de hidrógeno H2

Los sensores de presión de hidrógeno son esenciales para controlar la presión del hidrógeno en estaciones de repostaje de hidrógeno, depósitos de almacenamiento de H2 y sistemas de pilas de combustible. Su precisión y fiabilidad garantizan la seguridad y la eficiencia operativa al detectar variaciones de presión para prevenir riesgos.

Descubra el sensor de presión de hidrógeno


Una tecnología única para medir la presión del hidrógeno

tecnología única para medir la presión del hidrógeno

Fuji Electric France fabrica sensores de presión relativa y diferencial de alta precisión para la industria del hidrógeno. Estos sensores de presión de hidrógeno utilizan una tecnología exclusiva de material de membrana para evitar la permeación del hidrógeno y garantizar una medición precisa y una mayor vida útil del sensor de presión.

En algunas aplicaciones, los fluidos como el hidrógeno tienen átomos que pueden difundirse a través de la membrana de los sensores de presión.

La contaminación del aceite asociada a esta difusión tiene el efecto de degradar la precisión de la medición y la vida útil del transmisor de presión.

Gracias a nuestra tecnología patentada Hydroseal, un sistema de membrana único con doble revestimiento de oro y cerámica, se impide la penetración de hidrógeno.


Características técnicas y alto rendimiento del sensor de hidrógeno

¿cuáles son las aplicaciones de los sensores de hidrógeno?

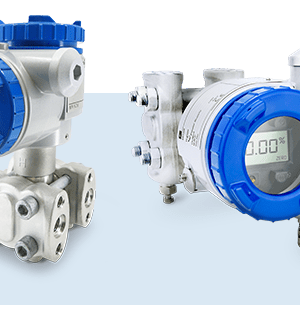

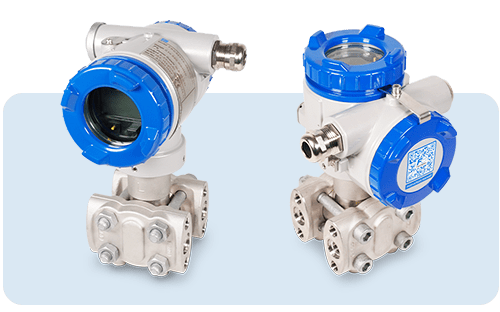

Robusto y duradero, el transmisor de presión de hidrógeno de Fuji Electric se basa en una tecnología exclusiva.



Su construcción ofrece una gran resistencia a golpes y vibraciones, además de una excelente precisión de hasta ±0,065% y una estabilidad sobresaliente. La salida analógica del sensor de presión es unaseñal de 4-20 mA. Incorpora protocolo HART para facilitar la configuración y funciones de autodiagnóstico.

Ya sea a baja o alta presión, este transductor de presión satisface todas sus necesidades de medición de la presión del hidrógeno en forma gaseosa o líquida, gracias a sus amplios rangos de presión de hasta 1500 bar.

La calidad de construcción"made in France" del sensor de presión garantiza la durabilidad, calidad y seguridad de sus procesos y máquinas de hidrógeno.


Revestimiento para evitar la difusión de hidrógeno en la célula de medición (sulfuro de hidrógeno)

oro y cerámica

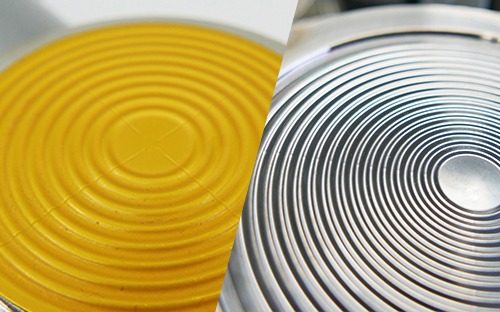

Innovadora tecnología de membrana Oro-Cerámica para la medición de la presión H2

  • Se trata de un diseño exclusivo de sensor de presión de hidrógeno desarrollado por Fuji Electric.
  • Ofrece una excelente protección contra la permeación del hidrógeno.
  • Se recomienda para aplicaciones en las que la permeación de hidrógeno es más grave.

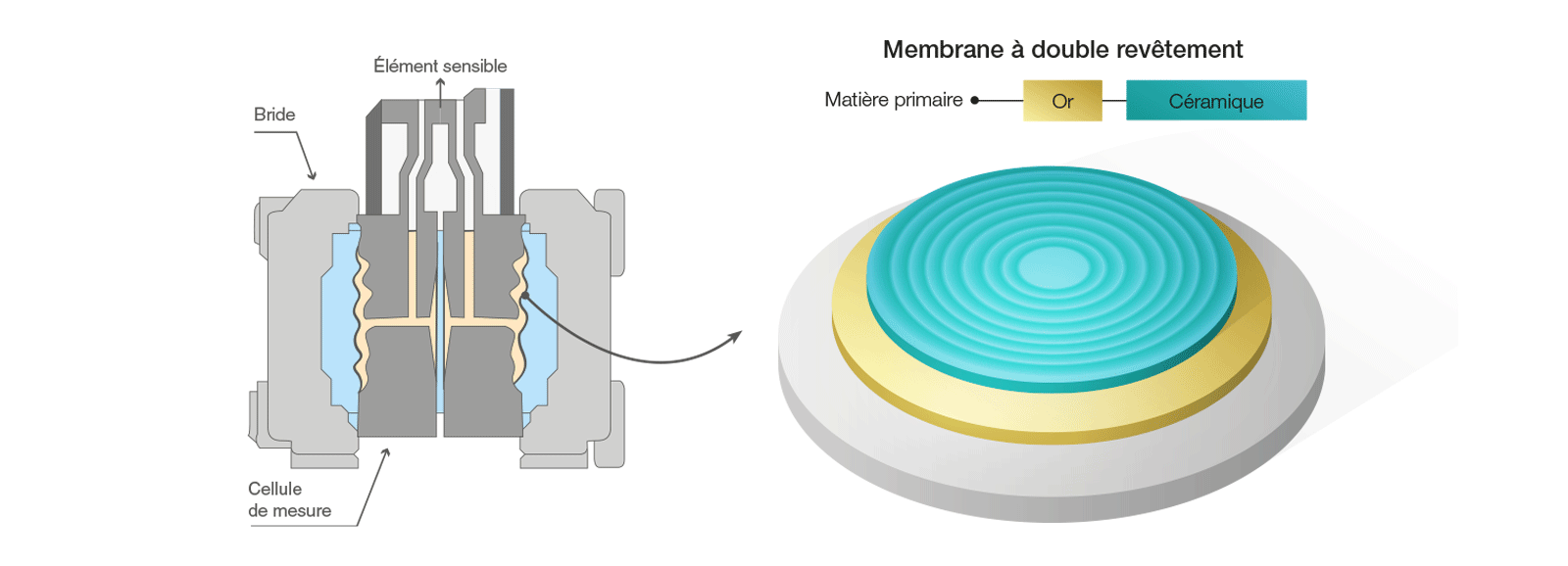

Se aplica una capa de oro de 3 µm al diafragma de acero inoxidable 316L y una segunda capa de cerámica sobre el oro. La capa cerámica proporciona aislamiento eléctrico entre el fluido del proceso y el diafragma de acero inoxidable, impidiendo que los iones H+ se combinen con los electrones del diafragma.

Este aislamiento minimiza la difusión de átomos de hidrógeno a través de la membrana. Las siguientes figuras muestran la comparación del rendimiento de este diseño con el Hastelloy C, el acero inoxidable 316L y el acero inoxidable 316L chapado en oro.

diagrama del sensor de presión de diafragma para hidrógeno

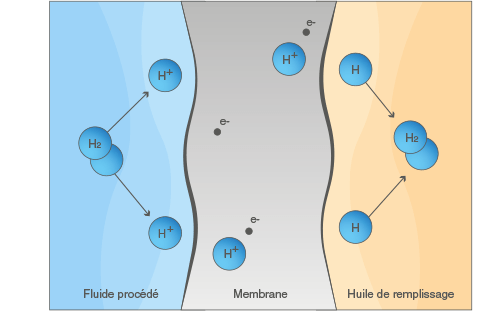

¿Cómo afecta el hidrógeno a la membrana simple de un sensor de presión?

acción del hidrógeno sensor estándar diagrama

El hidrógeno es el elemento atómico más pequeño y, por tanto, puede penetrar las finas membranas metálicas de los sensores de presión.

El agua, los ácidos, las bases y muchos compuestos orgánicos contienen hidrógeno.

El hidrógeno se encuentra normalmente en su estado molecular H₂ (también conocido como diatómico), formado por dos átomos de hidrógeno.

Las moléculas de H₂ son lo suficientemente grandes como para no penetrar las membranas de los sensores de presión.

Sin embargo, si la molécula de H₂ se divide en iones de hidrógeno H+, puede penetrar en la membrana, ya que los iones H+ son más pequeños que el espacio entre las moléculas metálicas de la membrana.

Una membrana de acero inoxidable 316L o Hast C no ofrece suficiente protección contra la permeación de hidrógeno. Esta construcción simple genera un mayor riesgo de contaminación del aceite de llenado y un deterioro del rendimiento de la medición de la presión del hidrógeno.

Ejemplos de generación de iones H+ en el fluido de proceso:
H₂ → H+ + H+
H₂O → H+ + OH-
H₂S → H+ + HS-

Combinación de iones y electrones H+ en la membrana:
H+ + e- → H

Combinación de átomos de H en el aceite utilizado para llenar la célula de medición:
H + H → H₂

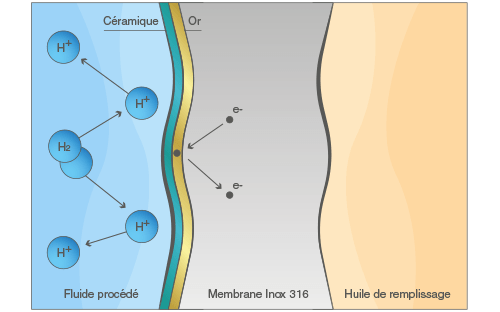

¿Qué efecto tiene el hidrógeno en la membrana HydroSeal del sensor de presión?

action hydrogene capteur hydrogene schema

Un diseño exclusivo HydroSeal para medir la presión del hidrógeno

El diseño de diafragma Hydroseal del sensor de presión Fuji Electric ofrece varias ventajas para la medición de la presión del hidrógeno:

  1. Minimiza la generación de iones H+ y electrones debido a la reacción galvánica.
  2. Impide que los iones H+ se combinen con electrones.
  3. Minimiza la difusión de átomos de hidrógeno a través de la membrana del sensor de presión.
  4. Excelente estabilidad, precisión y durabilidad gracias a su excepcional calidad de fabricación.

Los transmisores de presión de Fuji Electric, con su exclusiva tecnología de medición de hidrógeno, se utilizan en plantas de desulfuración, unidades de producción de hidrógeno, refinerías de petróleo, pilas de combustible, estaciones de vehículos, movilidad y transporte, y unidades de tratamiento de lodos húmedos OVH.


Preguntas frecuentes sobre la medición de la presión del hidrógeno

¿Cuáles son las aplicaciones de los sensores de presión de hidrógeno?

Los sensores de presión de hidrógeno se utilizan en diversas aplicaciones. Los usos más comunes son las pilas de combustible, la supervisión de gas H2 y las aplicaciones de automoción. Los sensores de presión de hidrógeno son esenciales para estas aplicaciones, ya que miden la presión del gas hidrógeno. Se necesita información fiable del sensor de presión para garantizar que el sistema funciona correctamente y evitar cualquier problema crítico.

El hidrógeno se utiliza para propulsar los cohetes del transbordador espacial y los vehículos impulsados por hidrógeno.

El hidrógeno puede utilizarse para producir electricidad o calor mediante una pila de combustible de hidrógeno.

El hidrógeno también ayuda a reducir las emisiones de dióxido de carbono cuando se quema con oxígeno para producir agua.

El hidrógeno se utiliza habitualmente en laindustria química. El hidrógeno puede utilizarse para fabricar amoniaco para fertilizantes y también metanol para vehículos.

Laindustria petrolera también utiliza el hidrógeno para reducir la viscosidad del crudo durante el transporte.

En la industria nuclear, el hidrógeno puede acumularse en el reactor nuclear como resultado de reacciones químicas con el metal y el agua.

El hidrógeno se utiliza en la fabricación de acero y metal. El gas hidrógeno también se utiliza en el tratamiento del níquel metálico para formar Niadrohidróxido, un catalizador utilizado para producir el níquel de gran pureza que requiere el proceso Mond.

El hidrógeno también se utiliza habitualmente en lahidrogenación, por ejemplo para transformar aceites vegetales en margarina y producir metanol, hidrocarburos y sustancias químicas más complejas.

El control y la supervisión de estos procesos mediante un sensor de presión son esenciales para garantizar la seguridad y el funcionamiento óptimo de estas instalaciones de transporte y almacenamiento de hidrógeno.

¿Cuál es la presión de almacenamiento del hidrógeno en estado líquido?

La presión a la que se almacena el hidrógeno líquido suele ser muy baja. El hidrógeno líquido debe almacenarse a una temperatura muy baja, en torno a los -253 grados Celsius (-423 grados Fahrenheit), y la presión debe permanecer relativamente baja para mantener este estado.
En un tanque de almacenamiento criogénico de este combustible, la presión suele mantenerse justo por encima de la presión atmosférica, entre 1 y 5 bares, para evitar una evaporación excesiva y mantener la estabilidad del líquido.

El almacenamiento de hidrógeno a alta presión suele ser en forma gaseosa y no líquida. En este caso,el hidrógeno gaseoso puede comprimirse a presiones mucho más altas, normalmente entre 350 y 700 bares, para su uso por fabricantes de procesos y máquinas de repostaje de vehículos de pila de combustible.


Descarga de pictogramas LIBRO BLANCO

Permeabilidad al hidrógeno de los sensores de presión

Descárguese el libro blanco y obtenga más información sobre los sensores de presión de diafragma HydroSeal.

Descargar

Garantice la precisión de sus mediciones con una tecnología exclusiva de sensor de presión de membrana para hidrógeno.
