Caratteristiche

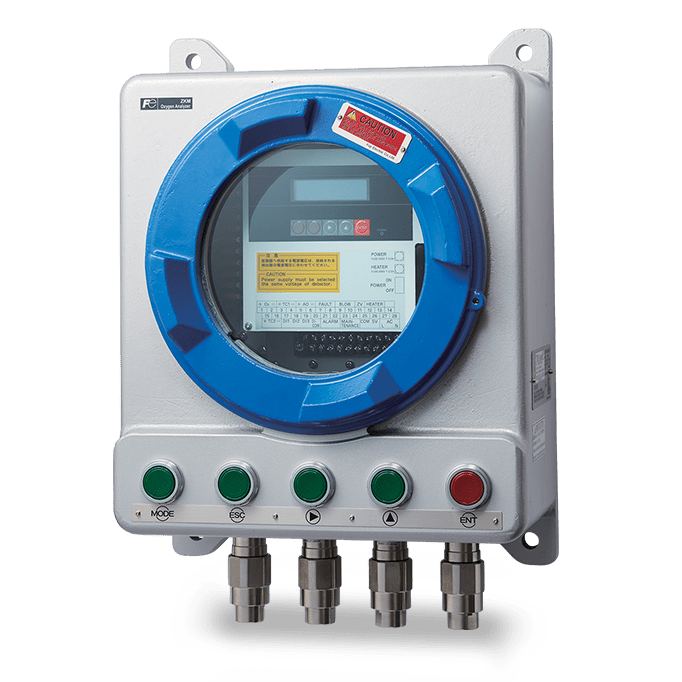

Questo analizzatore di ossigeno è in grado di misurare in modo continuo la concentrazione di ossigeno nei gas di scarico non combustibili di caldaie o forni industriali ed è adatto alla gestione e al controllo della combustione. L'unità è costituita da una sonda e da un controllore accoppiati a formare un sistema completo. La sonda comprende il tubo di convezione e il sensore. Il tubo di convezione inserito nel camino porta il gas di processo al rilevatore. Il controllore è dotato di una funzione di diagnostica del rivelatore e di una funzione di recupero, che garantiscono l'uso a lungo termine e la stabilità della misura.
NO CE
| Applicazione | Misurazione di O2 in miscele di gas non combustibili |
| Principio di misura | Sensore in zirconia in situ |
| Scala | O ... 2 ... 50% Vd O2 (configurabile dall'utente) |
| Ripetibilità | <± 0,5 % PE |
| Linearità | <±2%PE |
| Tempo di risposta (per il 90%) | 4 s ... 7 s |
| Uscita analogica | 4-20 mAcc o 0-1 Vcc |
| Uscite di contatto | 6 punti, contatti SPST-NO: allarme di limite alto/basso
manutenzione della calibrazione in corso, guasto dell'analizzatore, spurgo in corso, calibrazione in corso, guasto dell'analizzatore |
| Ingressi a contatto | 3 contatti puliti: scegliere tra 7 opzioni |
| Display | LCD retroilluminato |
| Comunicazione | RS-485 Modbus o HART |
| Funzioni opzionali | Visualizzazione dell'efficienza di combustione, pulizia, calibrazione automatica, valvola di selezione, flussometro |
| Installazione del controller | Montaggio a pannello o su tubo |
| Lunghezza del cavo tra controllore e rilevatore | < 100m |
| Tensione di alimentazione | 100-120 v ac o 200-240 v ac, 50/60 Hz |
