Misuratore di portata a ultrasuoni integrato compatto S-Flow
Misuratore di portata a ultrasuoni integrato compatto S-Flow

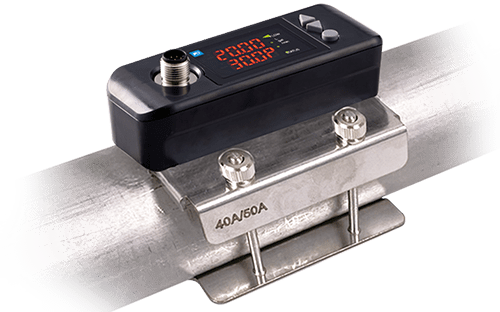

Questo strumento di misura è un flussimetro a ultrasuoni clamp-on che può misurare la portata volumetrica di un liquido all'interno di un tubo fissandolo dall'esterno. Sfruttando appieno le più recenti tecnologie elettroniche e digitali di elaborazione del segnale, questo flussimetro a ultrasuoni è notevolmente più compatto rispetto ai flussimetri tradizionali. Integra il trasmettitore e il sensore di flusso, eliminando la necessità di cablare i cavi di segnale, mentre il suo design privo di grasso ne facilita l'installazione nelle tubazioni.
Scoprite il misuratore di portata a ultrasuoni S-Flow
Facile da montare semplicemente stringendo 4 viti.
Non è necessario modificare le tubature.
Sensore e trasmettitore di flusso integrati e di minimo ingombro.
Sensore di temperatura integrato per la misurazione simultanea di portata e temperatura (opzionale).
Misuratore di portata a ultrasuoni S-Flow di facile impiego
Installazione semplice e poco ingombrante.
La neutralità globale delle emissioni di carbonio sta attirando l'attenzione da alcuni anni.
Le aziende incoraggiano le loro attività a raggiungere un alto livello di efficienza e di risparmio energetico. In questo contesto, cresce la richiesta di controllare il flusso di fluidi nei punti finali delle linee di produzione nelle fabbriche. Per rispondere a questa esigenza, Fuji Electric ha sviluppato un misuratore di portata integrato di facile utilizzo, chiamato "S-FLOW". È facile da installare, poco ingombrante e conveniente.
Vantaggi del misuratore di portata a ultrasuoni integrato S-Flow
Compatto e leggero
Grazie all'adozione dell'elettronica più avanzata, il misuratore di portata ha ottenuto un design integrato e leggero per il trasmettitore di portata e il sensore.
Facile da montare
Il design privo di grasso ne facilita l'installazione nelle tubazioni. Poiché integra il trasmettitore di flusso e il sensore, elimina la necessità di cablare il segnale.
Eccellente resistenza al flusso aerato.
La tecnologia di elaborazione digitale del segnale ha migliorato notevolmente la resistenza al flusso aerato.
Elevata precisione
Viene fornito di serie con un'accuratezza di ±2,0%.
Grazie all'adozione di un nuovo sistema di misurazione della velocità del suono, può misurare fluidi con velocità del suono sconosciuta e impatto di pressione trascurabile.
Risposta rapida
Raggiunge un tempo di risposta rapido di 0,5 secondi grazie all'elaborazione digitale del segnale.
Prestazioni eccellenti e facilità d'uso
I LED e i tasti funzione facilitano la configurazione e la risoluzione dei problemi.
ALTA PRECISIONE
FACILE DA USARE
COMPATTO E LEGGERO
RESISTENTE
Principio di misura del misuratore di portata a ultrasuoni integrale S-Flow
Metodo proprio di Fuji Electric per la misurazione del tempo di transito mediante l'elaborazione digitale del segnale.
Utilizzando impulsi ultrasonici trasmessi in diagonale tra i trasduttori a monte e a valle montati all'esterno del tubo, la portata viene misurata rilevando la differenza di tempo ottenuta dal flusso del fluido.
Capacità di gestire un'ampia gamma di materiali, tubi e tipi di fluidi
Tubo flessibile materiali
Metalli (acciaio inox, acciaio, rame), materie plastiche (PVC, PP, PVDF), ecc.
Tipi di fluido
Acqua, acqua ultrapura, prodotti chimici, olio, ecc.
Configurazione dell'apparecchiatura
Integra il sensore di portata e il trasmettitore per semplificare la configurazione dell'apparecchiatura.
Facile installazione di un misuratore di portata a ultrasuoni integrale S-Flow
Riduce le ore di manodopera e i costi di installazione
I misuratori di portata a morsetto non richiedono alcuna modifica alle tubazioni. Possono essere installati senza apparecchiature di intercettazione.
Non è necessario regolare la distanza tra i sensori. Chiunque può installarlo facilmente, semplicemente stringendo le viti.
Tipo a morsetto senza modifica del tubo
Facile da installare con un semplice cacciavite
Facile installazione del misuratore di portata a ultrasuoni integrato S-flow
Configurabile con soli tre pulsanti. Basta accenderlo, configurare quattro parametri e iniziare subito a misurare.
Non è necessario il grasso
Per mantenere il tubo a stretto contatto viene utilizzata una gomma speciale al posto del grasso.
Non è necessario conservare il grasso per la manutenzione.
Display a LED di facile lettura dei valori di portata
Display LED a 2 righe intuitivo e di facile lettura. Tasti funzione sul pannello frontale per un facile utilizzo.
Riga 1: Portata istantanea Riga 2: Portata istantanea Valore percentuale
Linea 1: Valore di portata istantaneo Linea 2: Temperatura del tubo
Risparmio di spazio grazie al misuratore di portata a ultrasuoni S-Flow integrato
Design integrale e compatto
Le funzioni del trasmettitore di flusso e del sensore sono integrate per ottenere dimensioni compatte. Rispetto a un trasmettitore di flusso convenzionale (come il flussimetro a ultrasuoni M-Flow FLR), le dimensioni sono ridotte di circa il 76%.
Può essere installato su tubi molto distanziati e all'interno di apparecchiature.
Grazie al suo design compatto, può essere installato dove lo spazio è limitato, ad esempio in tubazioni densamente distanziate e all'interno di apparecchiature.
Misuratore di portata convenzionale
Non può essere montato su tubazioni dense a causa delle sue grandi dimensioni.
Misuratore di portata a ultrasuoni a pinza S-Flow
Può essere montato su tubi piccoli e ad alta densità.
Compatto e facile da inserire nelle apparecchiature
Funzione di misurazione della temperatura integrata (opzionale)
La funzione di misurazione della temperatura integrata consente di misurare contemporaneamente la portata e la temperatura.
Esempi di applicazioni del misuratore di portata a ultrasuoni S-Flow
Controllo di flusso per apparecchiature di produzione di semiconduttori
Oltre alle tubazioni per i processi di produzione di acqua pura, per i processi di pulizia e per il raffreddamento delle apparecchiature, può essere montato anche all'interno delle apparecchiature in cui sono presenti tubazioni di piccolo diametro ampiamente distanziate.
Aiuta a controllare il flusso nelle linee di produzione dei semiconduttori.
Monitoraggio del flusso d'acqua per la climatizzazione degli edifici
Il misuratore di portata può essere installato sulle tubature dell'acqua fredda e calda di tutto l'edificio. Misurando la portata, consente ai ventilconvettori (FCU) di funzionare in modo più efficiente. Inoltre, facilita il funzionamento efficiente delle unità di trattamento dell'aria (UTA) nei grandi spazi. Il monitoraggio della portata aiuta a risparmiare energia nelle utenze industriali.
Specifiche del misuratore di portata a ultrasuoni S-Flow
Tipi e configurazioni
Il misuratore di portata S-Flow è disponibile in diversi tipi a seconda del diametro del tubo:
FSZ08 per tubi di diametro 8A e 10A
FSZ15 per tubi di diametro 15A, 20A
FSZ25 per tubi di diametro 25A, 32A
Ogni unità principale è configurata con un trasmettitore e un sensore di flusso integrati.
Montaggio e metodo di misurazione
Utilizzando un metodo di montaggio a morsetto, il misuratore di portata a ultrasuoni offre una comoda installazione senza interruzione del processo. Il metodo di misurazione del tempo di transito garantisce un'accuratezza ottimale per i fluidi omogenei, dove i segnali a ultrasuoni possono essere trasmessi in modo efficiente.
Campo di misura e precisione
Con un campo di misura da 0 a ±5 m/s (minimo 0 ±0,2 m/s), garantisce un'eccezionale adattabilità. Anche la precisione è eccezionale:
Velocità da 1 m/s a 5 m/s: ±2% della portata
Velocità inferiore a 1 m/s: ±0,02 m/s
Materiali e spessori dei tubi
Il misuratore di portata è compatibile con una varietà di materiali per tubi, compresi i metalli (acciaio inox, acciaio, rame) e le materie plastiche (PVC, PP, PVDF). Lo spessore dei tubi può variare da 1,2 mm a 4,9 mm, garantendo la massima flessibilità.
Condizioni ambientali
Il misuratore di portata FSZ è progettato per funzionare in un'ampia gamma di condizioni ambientali:
Temperatura del fluido : Da -15 a +85 °C (variabile in base alla temperatura ambiente)
Temperatura ambiente : Da -15 a +60 °C
Umidità ambientale: 95% RH o meno
Display, uscite e opzioni
Il flussimetro è dotato di un display a LED a 4 cifre e 2 righe per un facile monitoraggio. I segnali di uscita comprendono 4-20 mA CC (1 punto) e contatto (2 punti). È disponibile anche un'opzione di misurazione della temperatura superficiale del tubo.
Alimentazione e peso
Con un'alimentazione da 20 a 27,5 V CC e un consumo energetico di 2,5 W o inferiore, il flussimetro S-Flow è efficiente dal punto di vista energetico. Il peso varia a seconda del modello: FSZ08 (400 g), FSZ15 (500 g), FSZ25 (600 g).
