Caractéristiques
Le contrôleur d'oxygène zircone ATEX ZKMX et la sonde de mesure ATEX ZFKX constituent l'analyseur d’oxygène zirconium in situ pour le contrôle de combustion en atmosphère explosible. La mesure de concentration d’oxygène dans les effluents permet de contrôler le rapport air/combustible caractérisant la combustion. Cela est essentiel pour contrôler l’efficacité et assurer la sécurité du procédé.

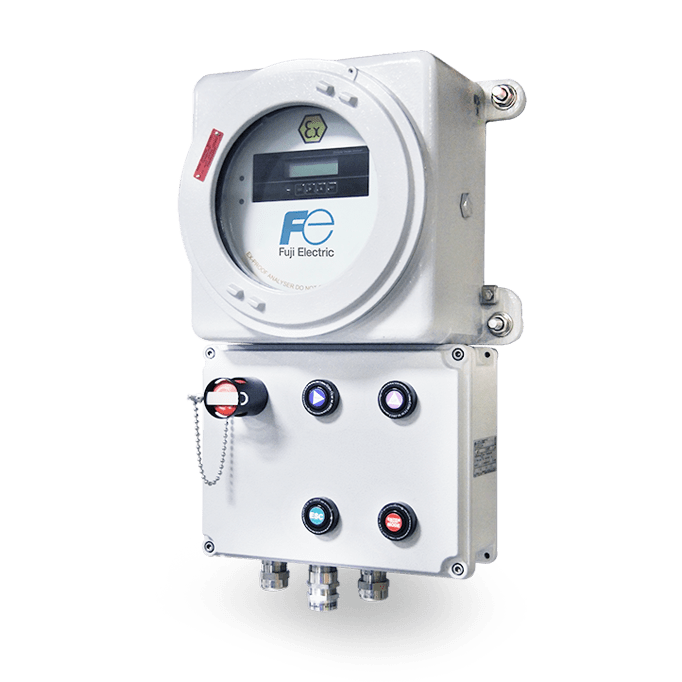

Le contrôleur de type ZKMX est certifié ATEX Zone 1 IIC T6. Il est prévu pour être installé à distance de la sonde, sur pied ou sur panneau. Le contrôleur contrôle la chauffe
et la thermorégulation de la sonde à 800°C. Il mesure le signal du capteur et le transforme en concentration d’O2 selon l’équation de Nernst. La valeur de concentration d’oxygène est affichée sur l’écran et peut être transmise au poste de contrôle à travers un signal 4-20mA. De plus, certaines opérations de maintenance du système telles que l’étalonnage, le soufflage, ou la régénération de la sonde sont pilotables directement depuis le contrôleur.
L’électronique peut être utilisée depuis le poste de contrôle grâce aux fonctions suivantes :
- Contacts défaut analyseur
- Contacts d’alarme (Très Basse, Basse, Haute, Très haute)
- Soufflage automatique : nettoyage automatique du tube de convection par soufflage d’air comprimé
- Étalonnage automatique
| Application | Mesure d'O2 dans les mélanges gazeux non combustibles
Production de chaleur industrielle en raffinerie
Fours de réacteurs pétrochimiques
Grandes installations de combustion |
| Principe de mesure | Capteur zircone in situ |
| Échelle | 0…2…50 % vol O2 (configurable par l'utilisateur) |
| Répétabilité | ≤ ± 0,5 % PE |
| Linéarité | ≤ ± 2 % PE |
| Temps de réponse (pour 90 %) | 4 s . … 7 s |
| Sortie analogique | 4-20 mAcc ou 0-1 Vcc |
| Sorties contacts | 6 points, contact SPST-NO : Alarme limite haute / basse, maintenance en cours, purge en cours, étalonnage en cours, défaut analyseur |
| Entrées contacts | 3 contacts secs : à sélectionner parmi 7 options |
| Affichage | LCD rétroéclairé |
| Communication | RS-485 (Modbus®) |
| Fonctions en option | Affichage de l'efficacité de combustion, décolmatage, étalonnage automatique, vanne de sélection, débitmètre |
| Installation du contrôleur | Montage sur panneau |
| Longueur de câble entre le contrôleur et le détecteur | ≤ 50 m |
| Tension d'alimentation | 100-120 V ca ou 200-240 Vca, 50/60 Hz |
