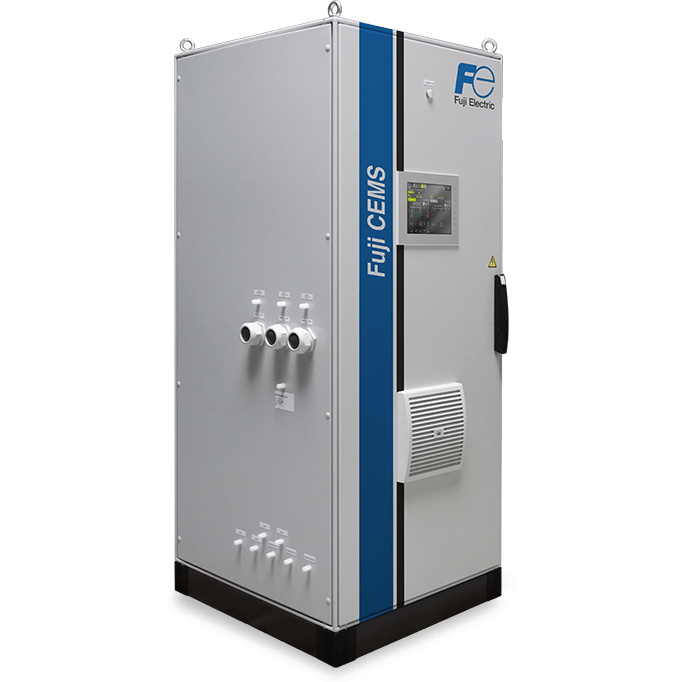

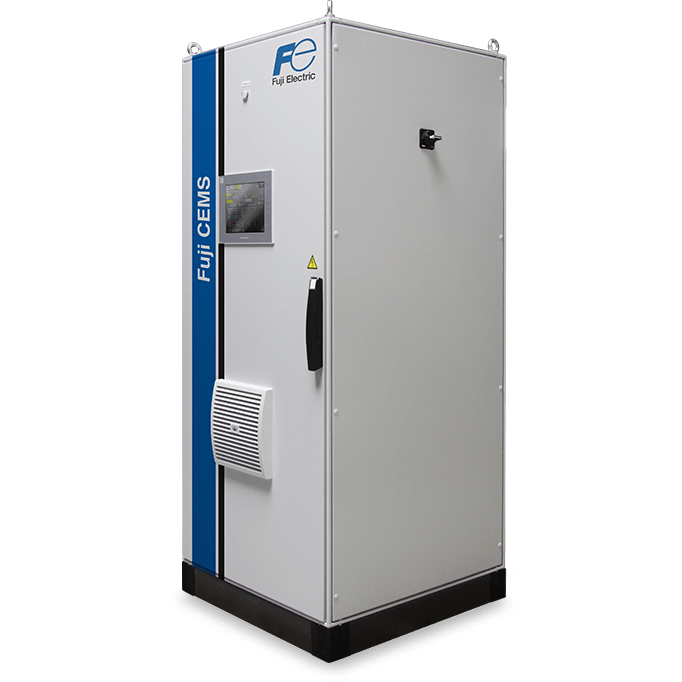

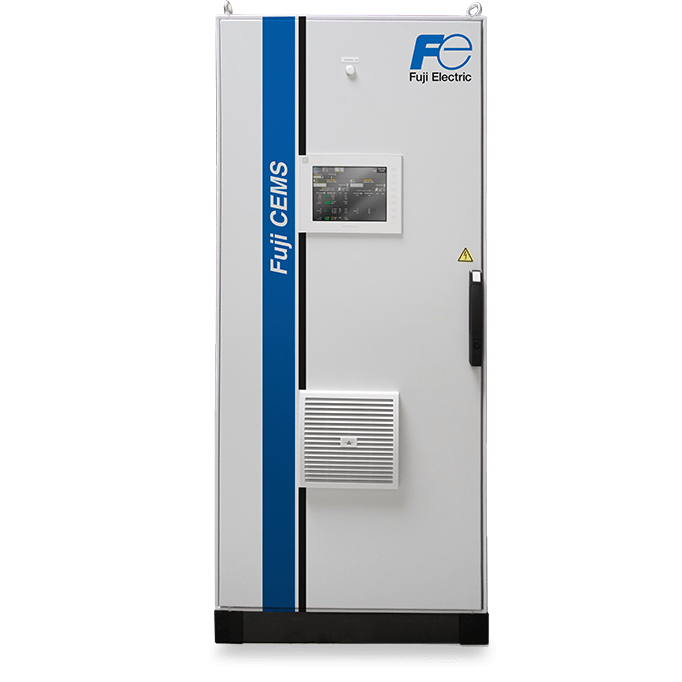

Système d’analyse en continu des émissions – CEMS

Analyse en continu des émissions CEMS

Domaines d'application

La surveillance continue des émissions de gaz dans les fumées des chaudières, des fours industriels, des moteurs ou des incinérateurs de déchets.

Avantages

  • Excellente stabilité à long terme
  • Jusqu’à 14 composants des fumées mesurés simultanément
  • Certifié QAL1 (TÜV / MCERTS)
Référence : CEMS Nous consulter

Caractéristiques

Fuji Electric France cumule l’expérience et l’expertise dans les deux domaines connexes que sont la mesure robuste et certifiée des émissions atmosphériques d’un côté avec le Fuji CEMS, et la gestion / reporting aujourd’hui standardisés des données : le Fuji DAHS. Le Fuji CEM Systemv7 est la dernière évolution de l'outil de gestion des données Fuji DAHS. Il s'agit d'un système d'acquisition et de traitement normalisé des données de mesure à l'émission. Il bénéficie des dernières avancées technologiques en termes de communications numériques, sans-fil, en cloud, sécurisées (pour le GSM) et possibilités d’envoi d’alertes par e-mail ou SMS. Il assure une stricte conformité aux règlementations européennes en vigueur telles que la norme EN17255.



Composants mesurablesCO, CO₂, NOx, N₂O, SO₂, NH₃, HCl, CH₄, O₂, H₂O
Type de mesurePression, Température, Débit/Vitesse d’écoulement, Teneur en poussières
Principes de mesureInfrarouge non dispersif (NDIR)CO, CO₂, NOx, N₂O, SO₂, CH₄
Zircone, paramagnétique ou électrochimiqueO₂
Mesure zircone différentielleH₂O
LaserNH₃, HCl, H₂O
Diffusion optique LED
(autres méthodes en option)
Poussières
Microventuri
(autres méthodes en option)
Débit
CapacitifPression
Sonde de température PT100Température
Temps de réponse (t90)< 200 s (NDIR)
< 5 s (laser)
Interface utilisateurÉcran tactile 10" équipé du module logiciel Fuji CEMS Managerv7
Sorties / communicationProtocole de communicationModbus® TCP/IP de série
Options : 4-20 mA, Profibus, Modbus® RTU, Internet / GSM (FBOX)
ÉtatsÉtalonnage automatique en cours, maintenance, fonctionnement normal, cheminée contrôlée
AlarmesAlarme générale, débit faible, condensats, sonde de prélèvement, ligne chauffée, refroidisseur, analyseurs
Sorties contactsAlarme générale de série et alarmes spécifiques en option
Entrées contactsMarche chaudière (pour le mode multi échantillonnage et l’utilisation du système Fuji DAHS)
Fonctions en optionÉtalonnage automatique, rétrosoufflage automatique
QAL3 automatique (combiné avec le module logiciel Fuji ACE DataQAL3)
Multi-échantillonnageJusqu’à 4 cheminées en standard.
Jusqu’à 8 cheminées en option.
Système d’échantillonnageSonde de prélèvement, ligne chauffée, filtres, refroidisseurs et pompes selon l'application client :
humidité, quantité et type de poussières, pression et débit, corrosion, diamètre des cheminées, etc.
Gaz d’étalonnage
(fournis localement)
Étalonnage du zéroAzote ou air propre et sec
Étalonnage d'échelleCO, CO₂, NO, SO₂, CH₄, N₂O, NH₃, HCl : 90 % de chaque composant mesuré dans du N₂
Oxyde de zirconium21 % d’O₂ dans du N₂ et 2 % d’O₂ dans du N₂
Alimentation100, 110, 115, 200 ou 230 Vca, 50/60 Hz
Dimensions (mm)Armoire en installation intérieure pour une cheminée : 600 (L) x 800 (P) x 1800 (H)
Autres dimensions disponibles selon application



Type d’analyseurZRE : NDIR simple faisceauZKJ : NDIR double faisceau
NDIR
Échelles de mesures
(voir combinaisons disponibles
sur la fiche technique de l’analyseur)
NOx0 - 200 / 0 - 5000 ppmNOx0 - 50 / 0 - 5000 ppm
SO₂0 - 200 / 0 - 5000 ppmSO₂0 - 50 / 0 - 5000 ppm
CO0 - 200 / 0 - 5000 ppmCO0 - 50 / 0 - 5000 ppm
CH₄0 - 500 / 0 - 5000 ppmCH₄0 - 200 / 0 - 5000 ppm
CO₂0 - 10 … 20 %N₂O0 - 200 / 0 - 5000 ppm
CO₂0 - 10 … 20 %
Autres
Échelles de mesures
NH₃0 - 15 / 0 - 5000 ppm
Poussières0 - 10 / 0 - 1000 mg/Nm³
Pression800 - 1200 mbar
O₂0 - 10 … 25 %
HCl0 - 10 / 0 - 5000 ppm
Vitesse3 - 30 m/s (autres spécifications en option)
Température0 - 300 °C
Répétabilité≤ ± 0,5 % PE (NDIR et ZrO2)
≤ ± 1 % PE (laser)
Linéarité≤ ± 1 % PE
Dérive du zéro≤ ± 2 % PE par semaine (NDIR)≤ ± 1 % PE par semaine (NDIR)
≤ ± 2 % PE par mois (ZrO₂)≤ ± 2 % PE par mois (ZrO₂)
≤ ± 2 % PE tous les 6 mois (laser)≤ ± 2 % PE tous les 6 mois (laser)
Dérive d'échelle≤ ± 2 % PE par semaine (NDIR)
≤ ± 2 % PE par mois (ZrO₂)
≤ ± 2 % PE tous les 6 mois (laser)
