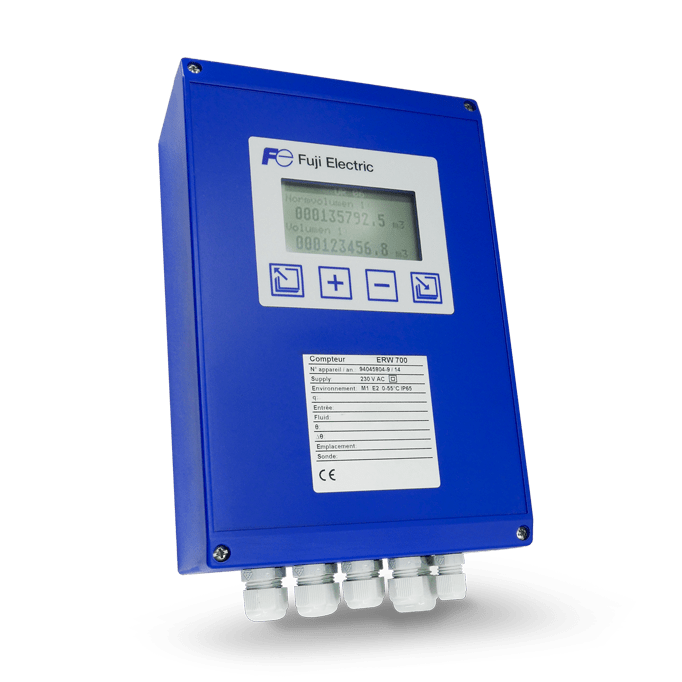

Le calculateur débit et énergie thermique ERW 700 calcule, à partir des grandeurs d’entrée mesurées (débit, pression différentielle, pression, température, masse volumique), les grandeurs résultantes comme le volume, le débit corrigé, le débit massique, et la masse des liquides, gaz et vapeur.
Il peut être associé à des méthodes de mesure de débit conventionnelles (débitmètre à pression différentielle, débitmètre vortex, débitmètre à ultrasons, etc.) et offre une grande précision pour le calcul de la densité, de l'enthalpie, et de la compressibilité. Ses principales caractéristiques incluent :
- Compatibilité avec divers capteurs (pression, température, débit)
- Calcul rapide grâce à des convertisseurs analogiques-numériques 24 bits
- Capacités de stockage de données, affichage flexible, et fonctions spécifiques pour des applications comme le comptage bidirectionnel et la surveillance des condensats
- Construction robuste avec un indice de protection IP65, idéale pour des conditions environnementales exigeantes, et conçue pour une intégration facile dans des systèmes de gestion d'énergie.
| Désignation | Calculateur débit et énergie thermique |
| Référence | ERW700 |
| Fluide applicable | Gaz
Liquides
Vapeur
Eau |
| Calculs | Débit volumétrique
Débit corrigé
Débit massique
Puissance (chaud/froid) |
| Compteurs | Volume aux conditions de service
Volume aux conditions de référence
Masse
Énergie (chaud ou froid)
Compteur, fonction d'un tarif, compteurs en présence de défaut, bilan énergétique |
| Entrées | - Courant 0/4-20 mA, avec alimentation de la boucle de courant du transmetteur
- Fréquence
- Impulsions
- Température Pt100/500/1000 technologie 4 fils. |
| Sorties | - Courant 0/4-20 mA
- Impulsions
- Digital (MBus, Modbus®)
- Alimentations auxiliaires |
| Température ambiante | 0 °C à 55 °C |
| Température de stockage | -30 °C to 70 °C |
| Montage | - Boîtier avec afficheur LCD pour montage mural.
- Boîtier sans afficheur pour montage mural. Le couvercle du boîtier sur lequel se
trouve l’afficheur est déporté.
- Cassette 19’’ (en préparation) |
| Poids | Standard : environ 1 kg
Cassette 19" : environ 1,5 kg |
| Raccordement électrique | 180 - 264 V AC
18 - 36 V DC |
Calculateur de débit et d’énergie de haute précision
Le calculateur ERW 700 est conçu pour offrir des mesures précises et fiables pour les liquides, gaz, et vapeur. Il excelle dans la facturation d'énergie thermique et le suivi énergétique, idéal pour des applications industrielles complexes telles que la production de chaleur et de froid. Grâce à sa capacité à calculer densité, enthalpie, et compressibilité avec exactitude, il garantit une performance inégalée.
Compatibilité étendue avec les capteurs de mesure
Que ce soit avec des capteurs de pression différentielle, vortex, ultrasons ou coriolis, l'ERW 700 s’intègre facilement dans vos installations. Il prend en charge des mesures de température Pt100/500/1000, et offre des entrées pour courants, impulsions, et fréquences. Ceci permet une flexibilité maximale pour des configurations sur mesure selon vos besoins énergétiques.
Stockage et acquisition de données sophistiqués

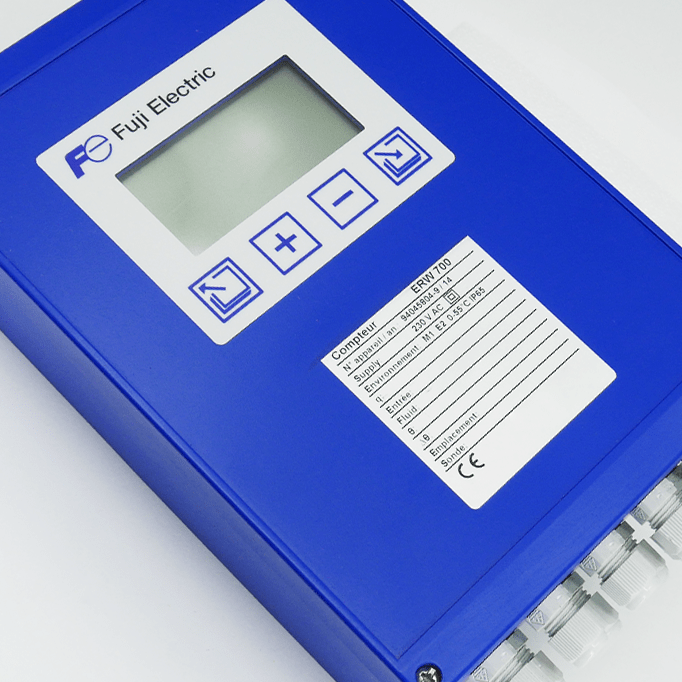

L'ERW 700 dispose de fonctions de stockage avancées : enregistrement des valeurs instantanées, périodiques, ou à des dates fixes. La configuration est simple, accessible via un logiciel PC ou un clavier intégré en façade. De plus, l’écran graphique rétroéclairé facilite la lecture des mesures et des paramètres, même dans des environnements peu éclairés.
Conception robuste et sécurisée
Avec un boîtier en plastique ABS résistant, l'ERW 700 offre une protection IP65, le rendant parfait pour des conditions environnementales exigeantes. Il est protégé contre les surtensions et sécurisé par un mot de passe, assurant une fiabilité et une sécurité maximales pour vos applications critiques. Il ne nécessite aucune maintenance régulière, et la calibration est recommandée seulement tous les cinq ans.
Fonctionnalités supplémentaires et modules d’extension
Personnalisez votre calculateur avec des modules supplémentaires pour des sorties analogiques, digitales (Modbus, MBus), et des alimentations auxiliaires. Des fonctions spécialisées comme la surveillance de condensats, le comptage bidirectionnel, et les modes tarifaires font de l’ERW 700 un outil incontournable pour une gestion énergétique optimisée.
