14995,00 € DécouvrirMesure de débit de la vapeur par ultrasons
Domaines d'application
Énergie renouvelable : chauffage urbain, Métal, Papier et carton Agroalimentaire et Pharmaceutique (Process de stérilisation et de nettoyage en ligne), Énergie Thermique : Auxiliaires de chaudières (préchauffeurs d’air de combustion, échangeurs thermiques).
Avantages
Détecteur – FSX – diamètre 50 à 100 mm pour débitmètre à ultrasons fixe pour la vapeur – FSJ
ref : FSXÀ partir de
14995,00 € DécouvrirCâble – FLYE pour détecteur FSX
ref : FLYEÀ partir de

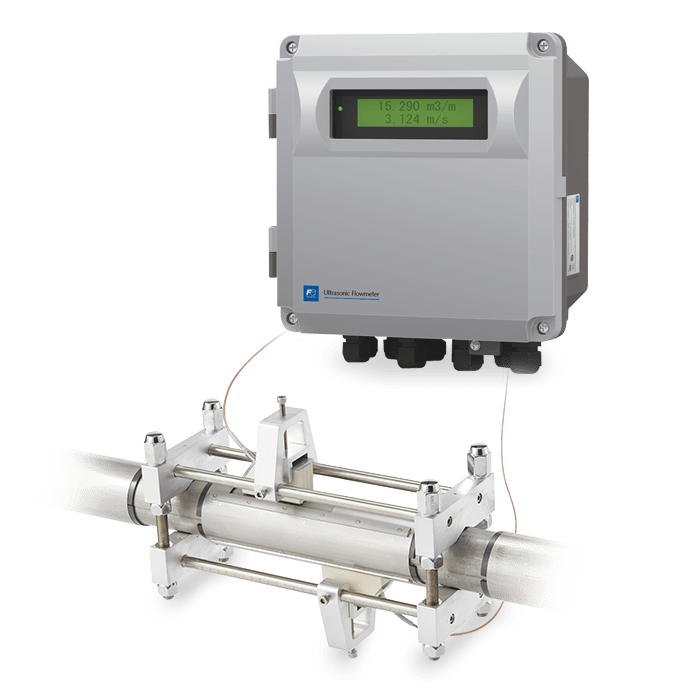

594,00 € DécouvrirCe débitmètre à ultrasons à montage fixe (non intrusif) permet de mesurer le débit de vapeur sans avoir à couper la tuyauterie. Il était auparavant difficile de mesurer le débit de vapeur utilisé dans les usines de divers secteurs industriels, mais ce débitmètre peut maintenant être installé même lorsque l’équipement est en marche. Nous avons mis au point un capteur à ultrasons capable de mesurer la vapeur avec une haute sensibilité ainsi qu’une nouvelle méthode de réduction du bruit, deux technologies que nous avons intégrées à ce débitmètre à ultrasons afin de mesurer le débit de vapeur avec une grande précision, même à très faible pression (à partir de 0,1 MPa (G))*
Remarque 1) ou à très haute température (jusqu’à 180 °C).
Remarque 1) Le (G) de l’unité MPa (G) indique la pression relative (par rapport à une pression atmosphérique de 0).
Méthode de montage | Type non-intrusif |
Fluide de mesure | Vapeur saturée |
Méthode de mesure | Différence de temps de transit |
Vitesse d'écoulement | 0 à ±50 m/s |
Précision | Vitesse d’écoulement de 10 m/s ou moins : ±0,3 m/s Vitesse d’écoulement de 10 à 30 m/s : ±3% de la vitesse. Vitesse d’écoulement supérieure à 30 à 50 m/s : ±5 % de la vitesse. |
Longueur droite de tuyauterie nécessaire | En amont : 20 D ou plus ; en aval : 10 D ou plus |
Matériau de la conduite | Acier au carbone, acier inoxydable |
Diamètre de la conduite | DN : 50, 65, 80, 100 |
Épaisseur de la conduite | 2,8 à 3,9 mm |
Température du fluide | 120 à 180°C |
Pression du fluide | 1bar à 9 bar |
Humidité et éclaboussures | Humidité : 0%, il ne doit pas y avoir d’éclaboussure |
Entrée (pour la conversion du débit massique) | Entrée courant (4 à 20 mA CC) ×1 Entrée température (pt100) ×1 (en option) |
Sortie | Sortie courant (4 à 20 mA CC) ×1 Sortie impulsion total ×1 Sortie contact ×1 |
Conversion du débit massique | Entrée de valeur fixe (densité) - entrée température - entrée de pression |
Communication | RS-485 (en option) |
Alimentation/consommation | 100 à 240 V CA, 20 VA |
Degré de protection | IP67 (avec connecteurs raccordés) |
Température ambiante | -20 à +60°C |
Humidité ambiante | 95% RH ou moins |
Isolation | Mise à la terre de classe D avec une résistance de terre de 100Ω ou moins |
Manuel : Débitmètre à ultrasons fixe pour la vapeur Convertisseur FSJ Détecteurs FSX Câbles FLY fonction de communication
Manuels TéléchargerManuel : Débitmètre à ultrasons fixe pour la vapeur Convertisseur FSJ Détecteurs FSX Câbles FLY
Manuels TéléchargerSpécification : Débitmètre à ultrasons fixe pour la vapeur Convertisseur FSJ Détecteurs FSX Câbles FLY

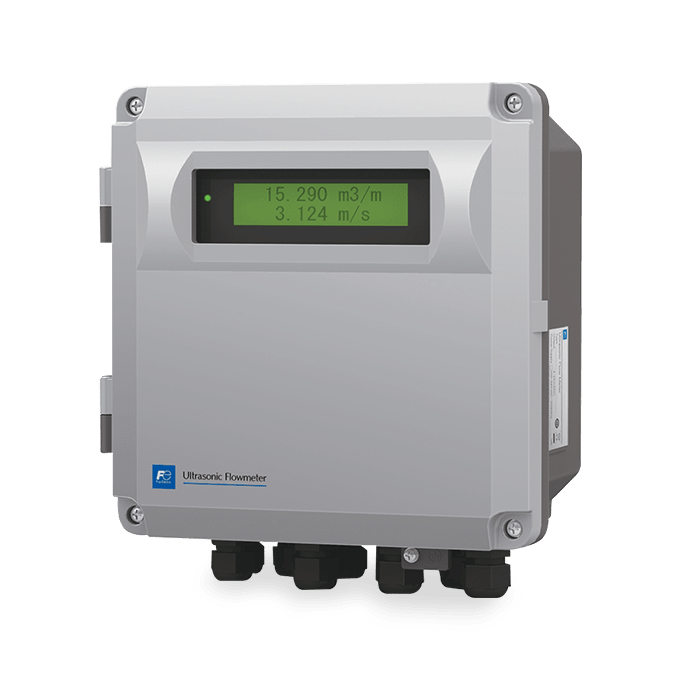

Spécifications TéléchargerDébitmètre à ultrasons fixe pour la vapeur – Convertisseur – FSJ
