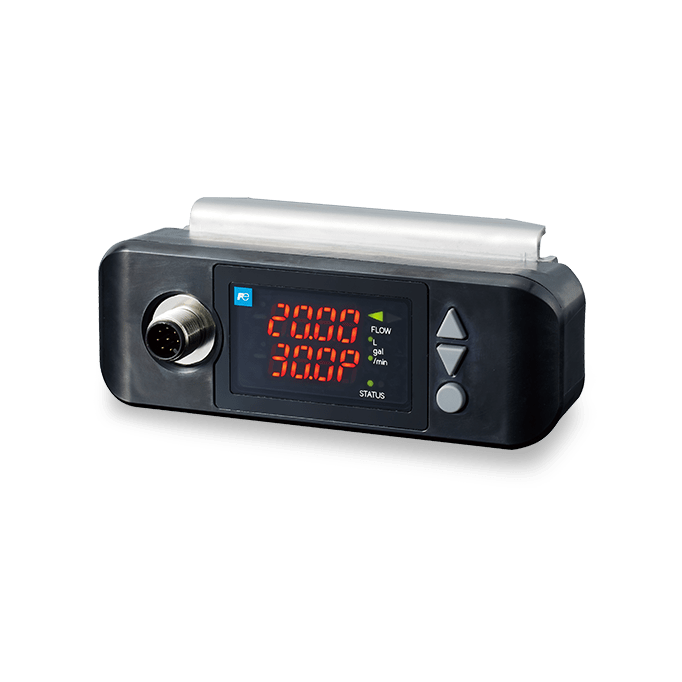

  • FSZ vue generale header

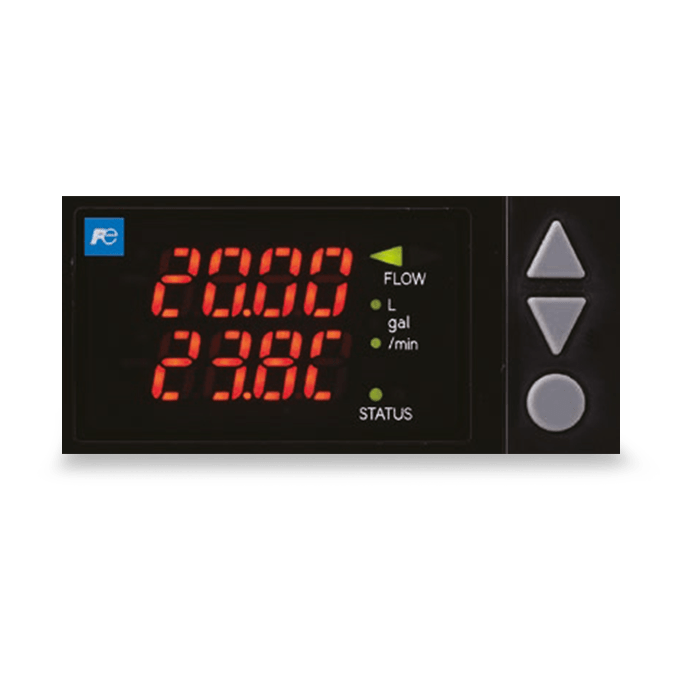

  • FSZ vue ecran header

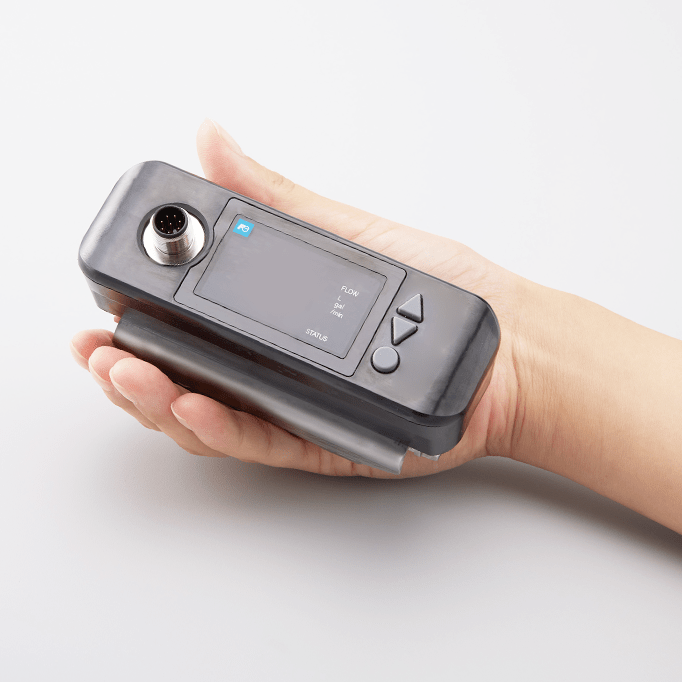

  • FSZ zoom main vue generale header

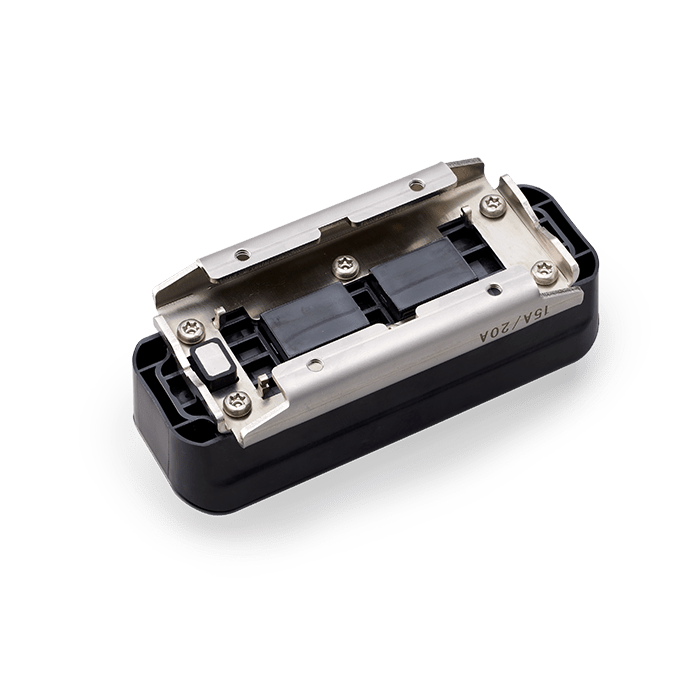

  • FSZ vue dessous header

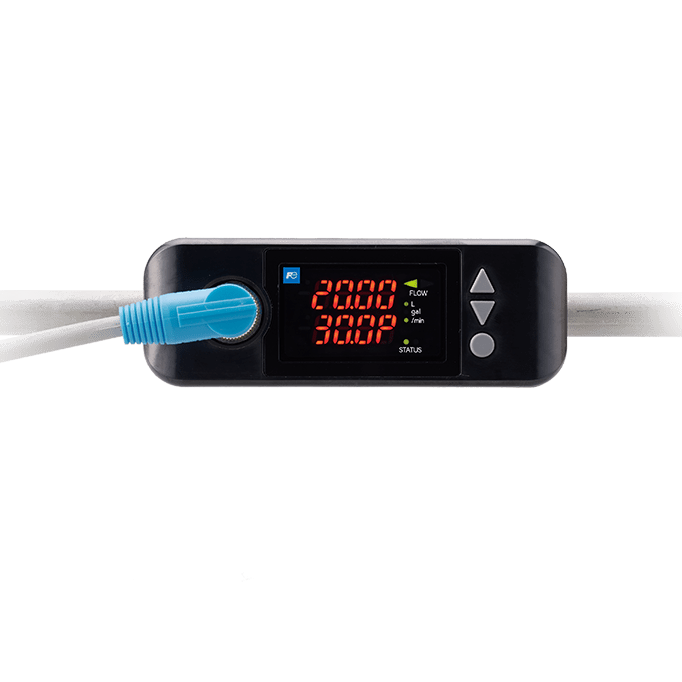

  • FSZ connexion vue generale header

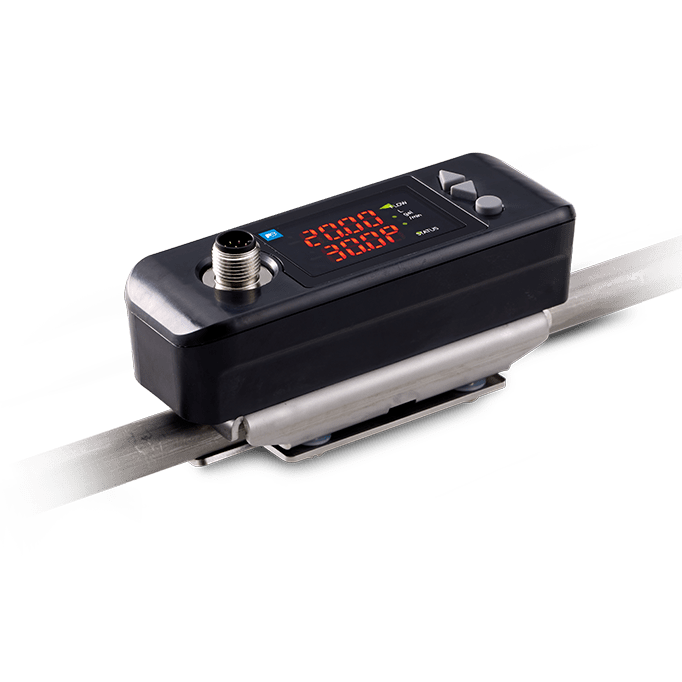

  • FSZ tuyau 1 vue generale header

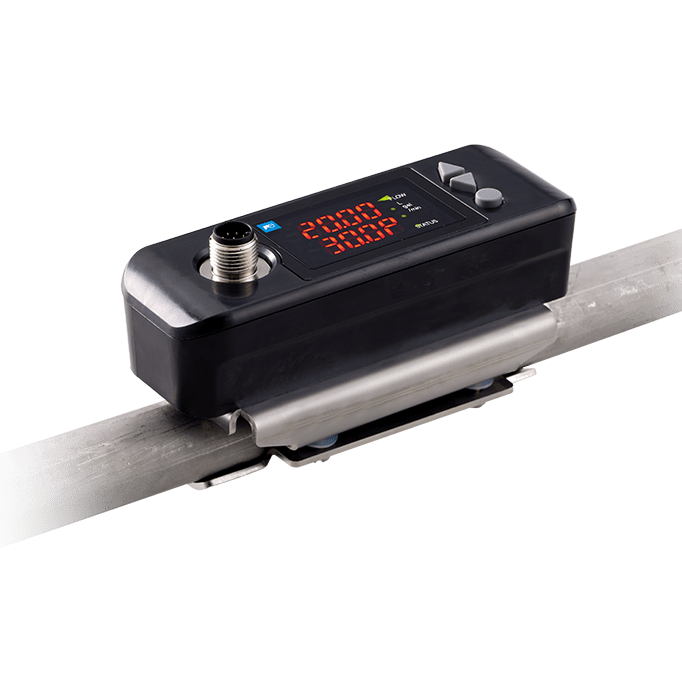

  • FSZ tuyau 2 vue generale header

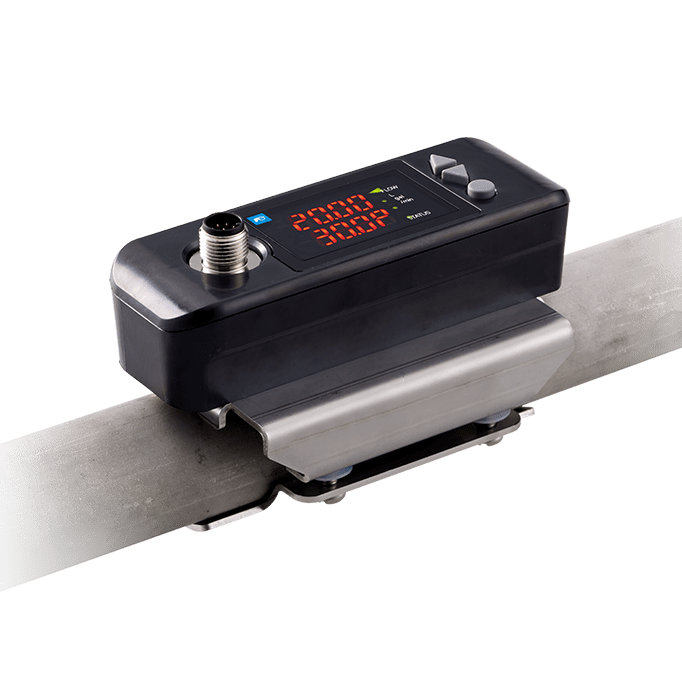

  • FSZ tuyau 3 vue generale header
Dispo en stock

Débitmètre à ultrasons intégré compact s-flow – FSZ

Mesure de débit par ultrasons

Domaines d'application

Ce débitmètre peut être installé sur les canalisations d’eau froide et d’eau chaude dans tout le bâtiment (processus de fabrication d’eau pure, processus de nettoyage et refroidissement des équipements).
Ce débitmètre peut également être monté à l’intérieur des équipements où se trouve un réseau dense de canalisations de petit diamètre (équipements de fabrication de semi-conducteurs).

Avantages

  • Compact et léger
  • Montage facile
  • Excellente résistance à l'écoulement aéré
  • Haute précision
  • Réponse rapide
  • Excellentes performances et facilité d'utilisation
Référence : FSZ
À partir de 1584 €
Configurer mon produit

Configurer le produit

Caractéristiques

Cet instrument de mesure est un débitmètre à ultrasons de type clamp-on qui peut mesurer le débit volumétrique d'un liquide à l'intérieur d'un tuyau en le fixant de l'extérieur. En utilisant pleinement les dernières technologies électroniques et de traitement numérique du signal, ce débitmètre à ultrasons est nettement plus compact que les débitmètres conventionnels. Il intègre le transmetteur et le détecteur de débit, ce qui lui permet d'éliminer le câblage des câbles de signaux tout en facilitant le montage sur les tuyaux grâce à une conception sans graisse. De plus, il est équipé d'une fonctionnalité de communication Modbus via RS-485, permettant une intégration aisée dans les systèmes de contrôle et de supervision.



Type d'unité principaleTypeDiamètre du tuyau
FSZ088A, 10A
FSZ1515A, 20A
FSZ2525A, 32A
ConfigurationTransmetteur et détecteur de débit intégrés
Méthode de montageType Clamp-on
Méthode de mesureMéthode de mesure par temps de transit
Fluide à mesurerFluides homogènes où les signaux ultrasoniques peuvent être transmis
Plage de mesure0 to ±5 m/s (Min. 0 to ±0.2 m/s)
PrécisionVitesse de 1 m/s à 5 m/s : ±2% du débit
Vitesse inférieure à 1 m/s : ±0,02 m/s
Longueur droite de tuyau requiseEn amont 10D ou plus ; en aval 5D ou plus (D : diamètre intérieur du tuyau)
Matériaux des tuyauxMétaux (acier inoxydable, acier, cuivre) Plastiques (PVC, PP, PVDF)
Épaisseur de la tuyauterie1.2 mm à 4.9 mm
Température du fluide-15 à +85°C (Peut varier en fonction de la température ambiante)
Temps de réponse0.5 secondes
Signal de sortie analogique4 à 20 mA DC : 1 point
Résistance de charge : 550 Ω max
Sortie numériquePossibilité d’assigner les sorties au total sens normal et aux alarmes selon les besoins
Contact transistor (collecteur ouvert)
• Sorties : 2
• Normal : sélection ON/OFF
• Capacité du contact : 27,5 V DC, 100 mA
• Fréquence de sortie : Max. 100 P/s
(Largeur d'impulsion de 5, 10, 50, 100, 200 ms)
CommunicationRS-485 (MODBUS)
Nombre de modules connectables : Jusqu'à 31
Vitesse de transmission : 9600, 19200, 38400 bps
Parité : Aucune/impaire/paire, sélectionnable
Bit d'arrêt : 1 ou 2 bits, sélectionnable
Longueur du câble : Jusqu'à 1 km
Données : débit, température de la conduite, total avant, informations sur les erreurs, etc.
AffichageAfficheur à LED 4-digit 2-lignes
Degré de protection IP65/lP67
Température ambiante-15 à +60°C
Humidité ambiante 95%RH ou moins
Alimentation et consommation électrique20 to 27.5 V DC, 2.5 W ou moins
PoidsFSZ08: 400 g FSZ15: 500 g FSZ25: 600 g
Mesure de la température Mesure de la température de surface des tuyaux (en option)
