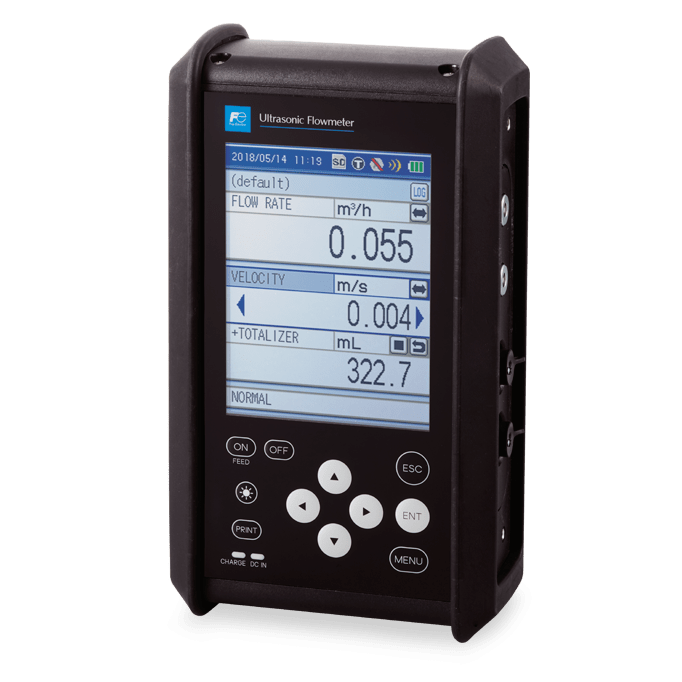

• FSC vue generale header

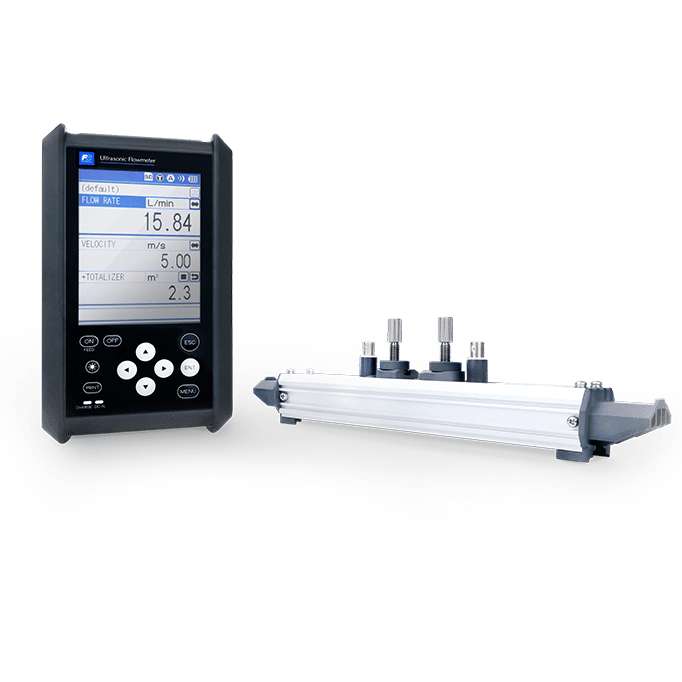

  • FSC reglette vue generale header

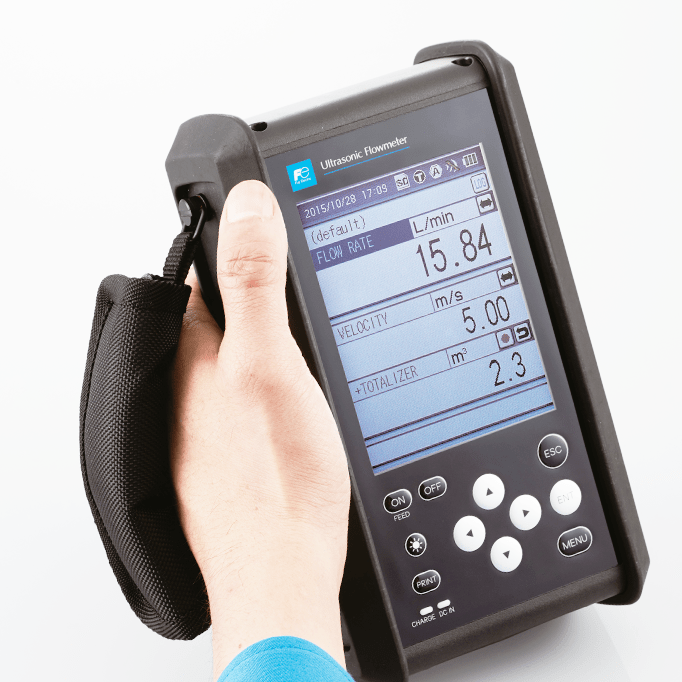

  • FSC vue zoom main header
  • FSC imprimante vue generale header

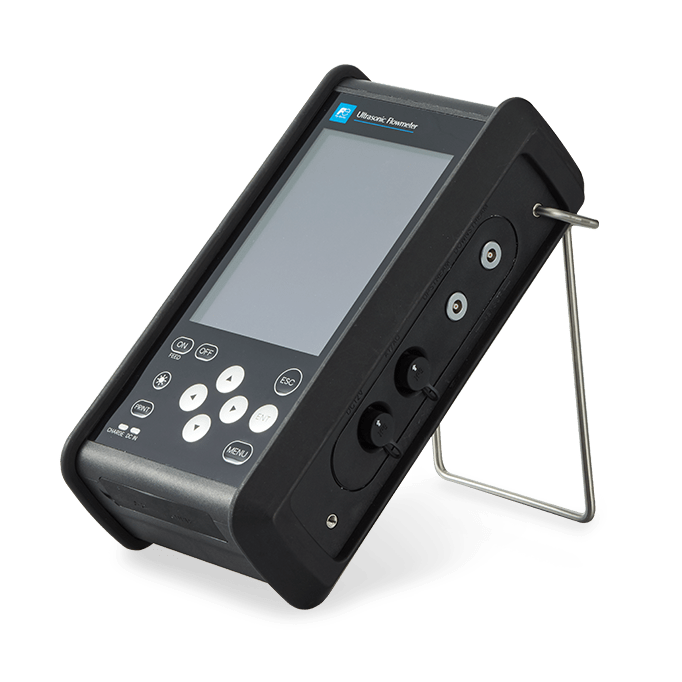

  • FSC position vue generale header

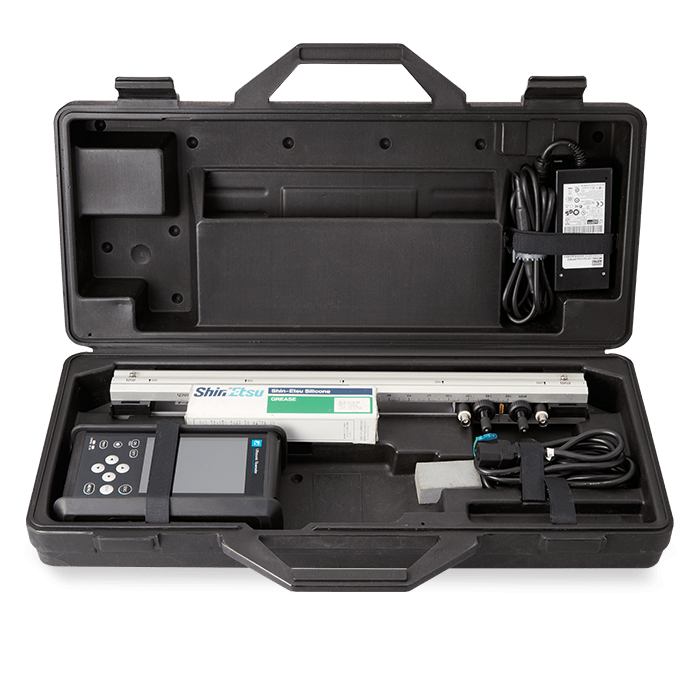

  • FSC valise vue generale header
  • FSC vue dessous header

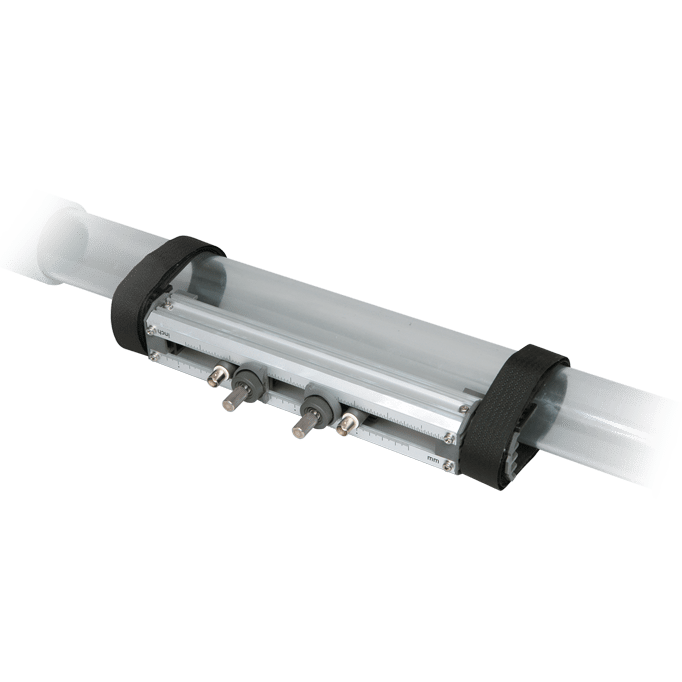

  • FSC vue tuyau header

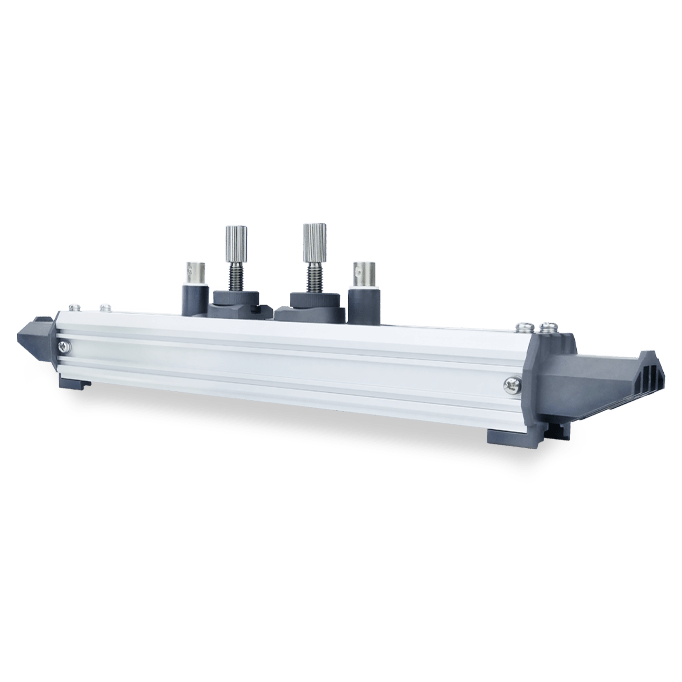

  • FSC FSD reglette vue generale header
  • FSC vue generale header
  • FSC reglette vue generale header
  • FSC vue zoom main header
  • FSC imprimante vue generale header
  • FSC position vue generale header
  • FSC valise vue generale header
  • FSC vue dessous header
  • FSC vue tuyau header
  • FSC FSD reglette vue generale header
Dispo en stock

Débitmètre à ultrasons portable – FSC

Mesure de débit

Domaines d'application

Il permet une large gamme d’applications grâce à sa capacité d’adaptation à tout type de conditions et à un large choix de liquides et de taille de tuyaux.

Exemples d’applications : détection de fuites de tout liquide sur une canalisation, mesure temporaire du débit d’un liquide à des fins de maintenance pour des conduites de toutes tailles, débit volumétrique dans les liquides propres et ceux avec de petites quantités de solides en suspension ou d’aération comme les eaux de surface ou les eaux usées brute, calibration non invasif du débit d’un débitmètre électromagnétique existant, contrôle du débit des pompes et mesure et équilibrage du réseau de chauffage urbain.

Avantages

  • Mesure précise du débit de liquide
  • Pas besoin de découper la paroi du tuyau grâce aux transducteurs à collier
  • Installation rapide
  • Pas de pièces mobiles
  • Pas de perte de pression
  • Mesure bidirectionnelle de grande vitesse d'écoulement de -32 à +32 m/s.
Référence : FSC
À partir de 6883 €
Configurer mon produit

Configurer le produit

Caractéristiques

Ce débitmètre portable à ultrasons se compose d’un transmetteur de débit compact et léger et d’un capteur se fixant sur la canalisation. Doté des dernières avancées électroniques et de la technologie de traitement numérique des signaux, il fournit une mesure précise tout en étant simple d’utilisation. Nouvelles fonctionnalités : un écran repensé, une visibilité de l’affichage et une fiabilité du connecteur accrue et davantage d’accessoires.



FluidesLiquides homogènes acceptant la propagation des ondes ultrasoniques (eau, eau chaude, eau distillée, alcool, lait, éthanol, etc.)
Diamètre canalisation13 à 6000 mm (dépend du capteur utilisé)
Température fluide-40°C à +200 °C (dépend du capteur utilisé)
Vitesse d'écoulement0 à ±32 m/s (minimum ±0.3 m/s)
Précision±1.0% de la mesure du débit (dépend de la vitesse d’écoulement)
Temps de réponse1 seconde
Nombre de voieTemps de transit, 1 voie
AfficheurEcran couleur graphique LCD avec rétro-éclairage
Sortie analogique4–20 mA CC (1 point)
Entrée analogique4–20 mA CC/1–5 V CC (2 points)
Tension d'alimentationBatterie intégrée (12 heures de fonctionnement en mode continu, lorsque la batterie est à pleine charge)
ProtectionIP64
Dimensions210 × 120 × 65 mm
PoidsEnviron 1kg
Carte mémoire SDUne carte mémoire SD de 512 MB permet la sauvegarde de la mesure pendant environ deux ans.
Interface de communicationDonnées transmises : valeurs stockées dans la carte mémoire (débits, totalisations etc.)
Type de liaison : USB
Distance : 3 m maxi.
FonctionsTemps d’amortissement réglable de 0 à 100 secondes
Afficheur 10 digits de la valeur instantanée (unités physiques configurables)
Afficheur totalisateur 10 digits (unités physiques configurables)
Calcul d’énergie consommée
Fonctions d’autodiagnostic (batterie d’alimentation, signal ultrason reçu
Mémoire flash (paramètres canalisation, fluide, capteur, etc.)
32 configurations site en mémoire
Ajustement du zéro (Auto/Manu)
Mesure du débit bidirectionnelle
Coupure bas débit réglable (0 à 5 m/s)

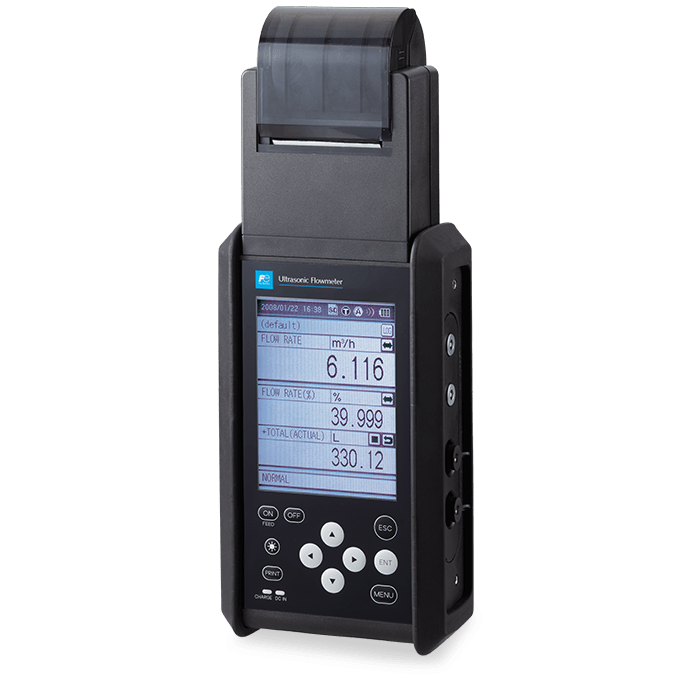

OptionsVersion avec Imprimante : copie d’écran, journaux périodiques et impression des données archivées.
Profil de la vitesse d’écoulement (fonction Pulse Effet Doppler) : permet l’affichage du profil de la vitesse d’écoulement instantanée et moyennée du fluide dans la canalisation.
