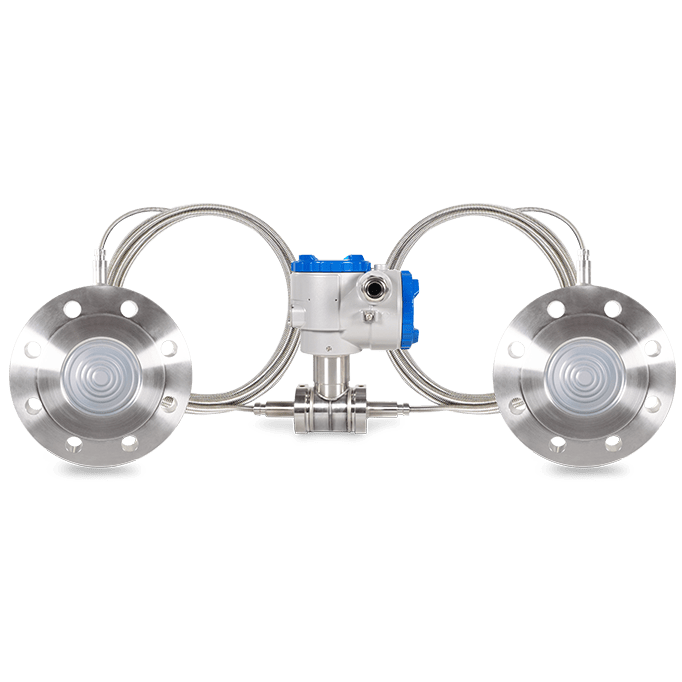

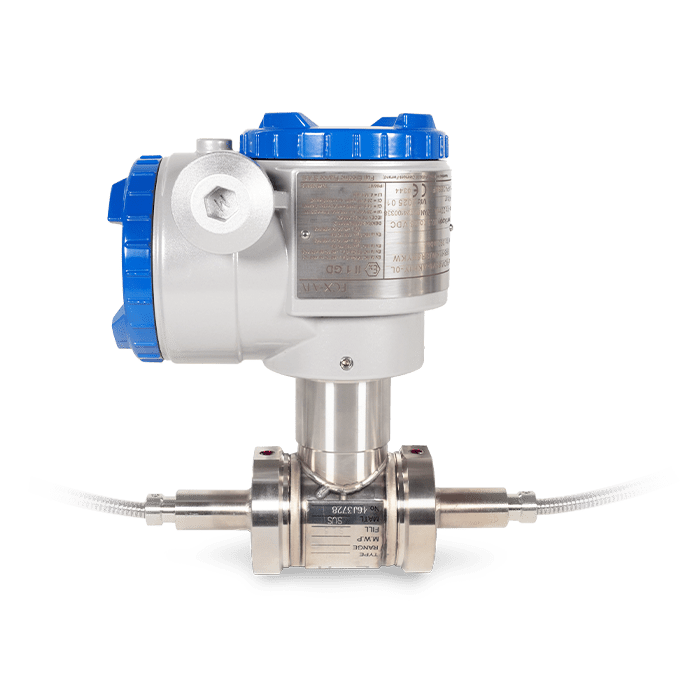

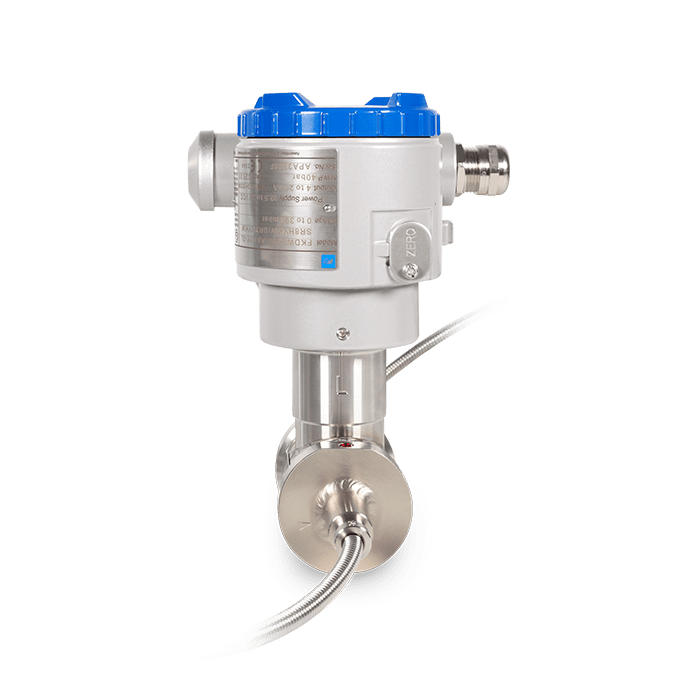

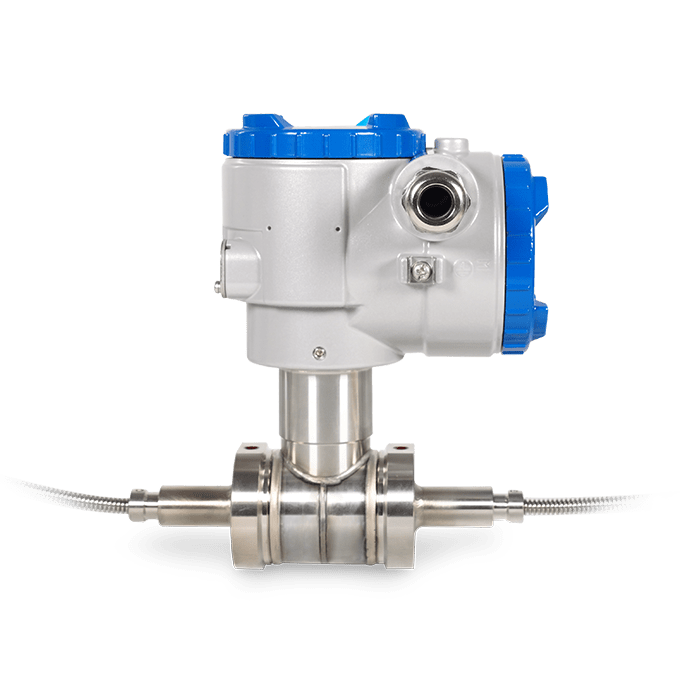

Capteur de pression différentielle avec séparateurs – FKD

Mesure de pression différentielle avec séparateurs

Domaines d'application

Les applications d’un capteur de pression avec séparateur sont multiples : mesure de débit d’un liquide, de débit de gaz, de débit de vapeur, mesure de niveau d’un fluide dans une cuve, mesure de densité d’un fluide ou mesure pression à de faibles ou hautes températures.

Avantages

  • Mesure précise même pour les faibles pressions
  • Installation et lecture accessibles du capteur
  • Montage des séparateurs sur tout les types de capteurs
  • Diversité d'applications possibles
Référence : FKD
À partir de 3574 €
Configurer mon produit

Configurer le produit

Caractéristiques

Les transmetteurs de pression FKB, FKD et FKM de la famille FCX-AIV mesurent respectivement avec précision une pression relative, différentielle et absolue et la convertissent en un signal de sortie 4-20 mA directement proportionnel. Le cœur de l’élément de mesure est constitué d’un transducteur silicium micro-capacitif hautement éprouvé dans l’industrie des procédés. Le traitement numérique des signaux réalisé par l’unité électronique permet d’offrir des caractéristiques exceptionnelles en matière de précision et de stabilité. Les transmetteurs de pression de la famille FCX-AIV sont conformes aux niveaux d’intégrité et de sécurité SIL 2 (HFT=0) et SIL 3 (HFT=1) suivant les standards IEC 61508 et IEC 61511.



BoîtierBoîtier en L ou en T
Étendues de mesure (kPa) [éch.max]32
130
500
3000
20000
Poids au kg (sans indicateur)9-19
Précision± 0,065 %
Matériaux en contact avec le procédéInox 316L, Hastelloy-C, Monel, Tantale, Titane, Zirconium
Matériaux du boitierAlliage d’aluminium à faible teneur en cuivre
avec revêtement polyester ou inox 316L
Matériaux des membranesInox 316L
Hastelloy-C
Monel
Titane
Zirconium
Inox 316L et Dorure
Stabilité±0,2% de l’échelle maximale pendant 10 ans
Élévation / SuppressionDe -100 à +100% de l'échelle maximale
Plage de réglage de l'échelle de mesureDe 1 à 1/100 de l'échelle maximale
Cycle de mesure40 ms
Protocole de communicationProtocole de communication HART™ 7
Température de processDe +40° à +120°C (Des versions pour des températures plus élevées sont disponibles)
Température ambianteDe -40° à +85°C
Tension d'alimentationDe 10,5 à 45V CC
Signal de sortie / Résistance à charge4-20 mA / 250 Ω typique
Amortissement (damping)Configurable entre 0,04 et 32 secs
Réglage du zéro et de l'échellePar la vis externe du capteur, l'indicateur local à trois boutons ou le protocole HART™
Raccords électriquesM20x1.5" / 1/2 - 14 NPT / Pg13.5
OptionsIndicateur numérique, traitement de dégraissage, service oxygène, service chlore, plaque d'identification supplémentaire en acier inoxydable
