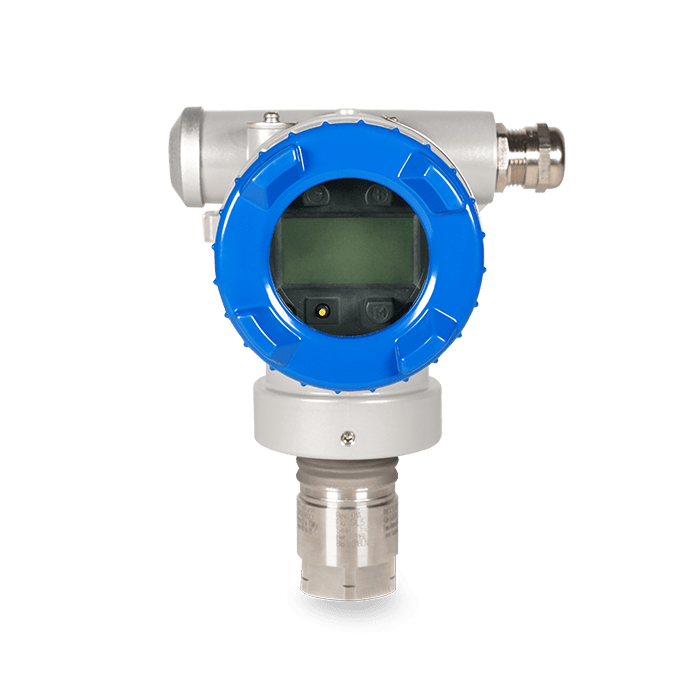

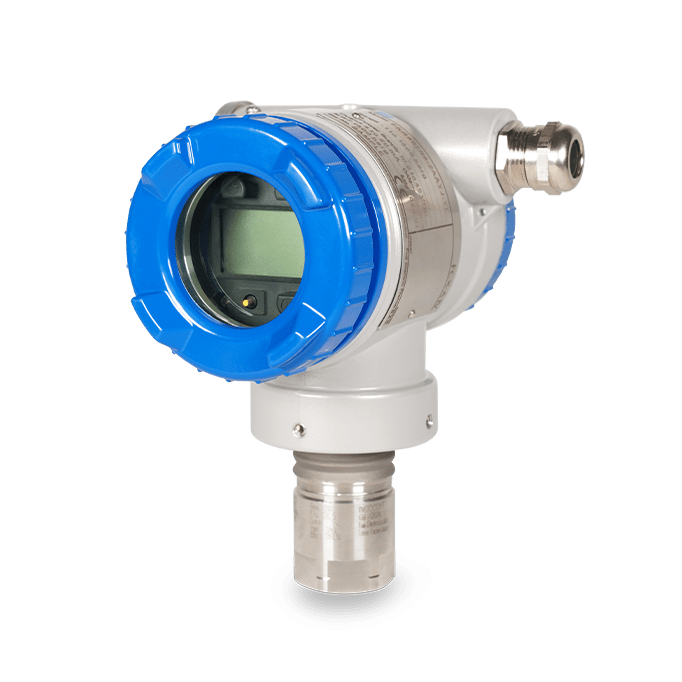

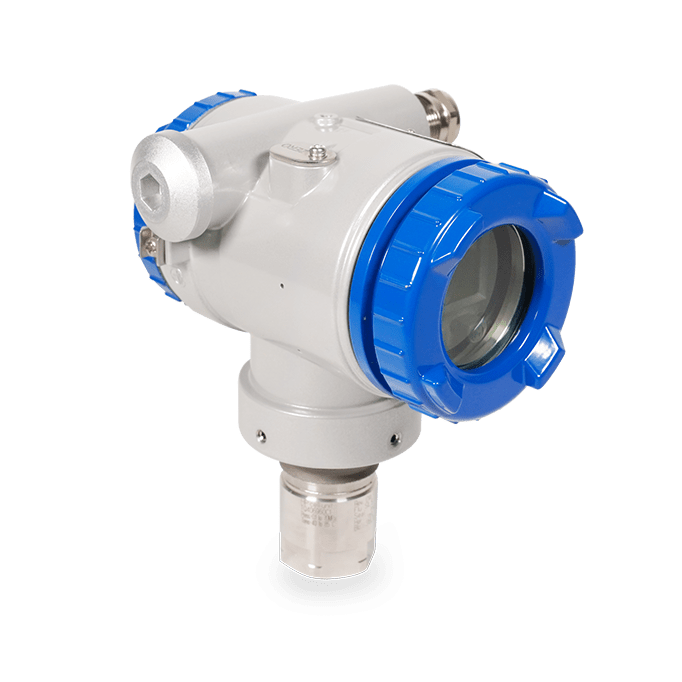

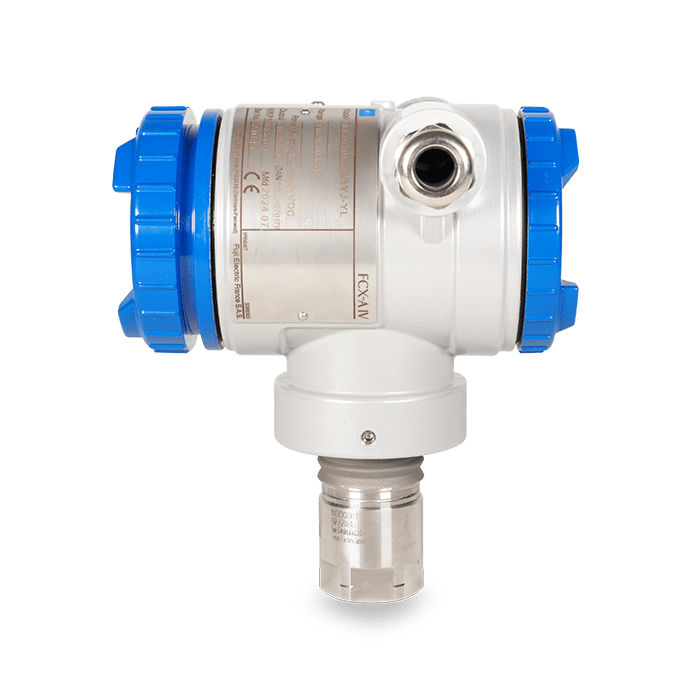

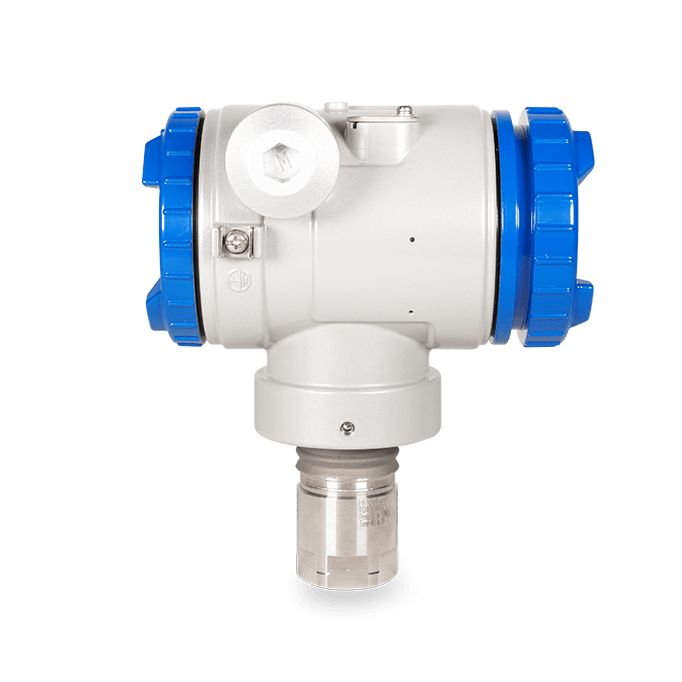

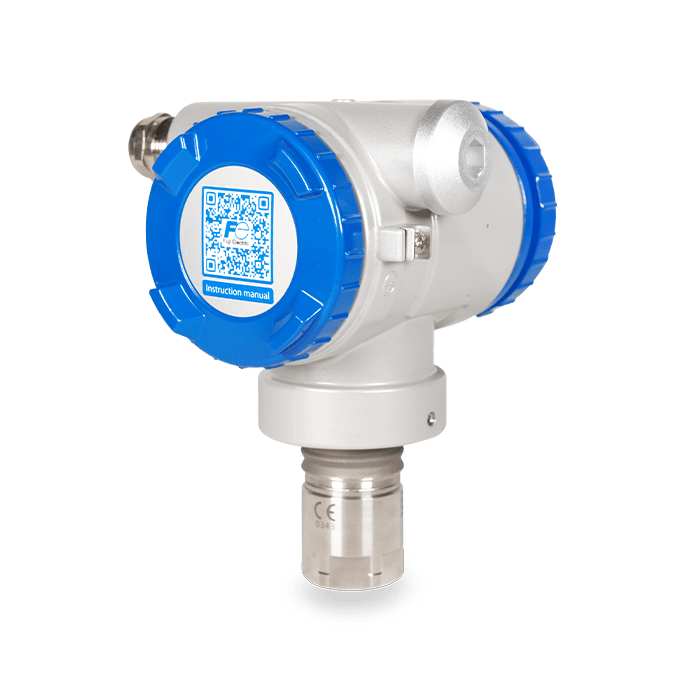

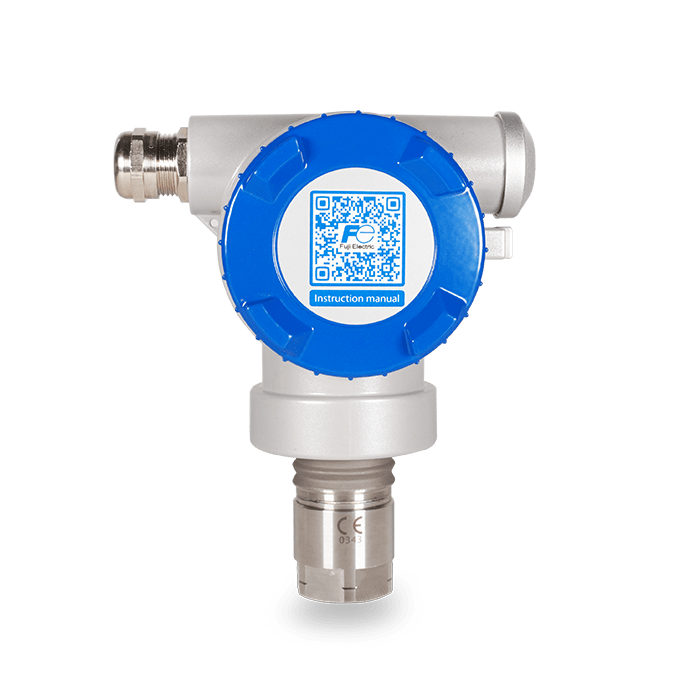

Capteur de pression relative – haute pression – FKR

Mesure haute pression

Domaines d'application

Mesurer les pressions élevées dans des environnements industriels extrêmes, notamment dans les industries pétrolière, gazière, chimique et énergétique, y compris en zones dangereuses certifiées ATEX ou IECEx.

Avantages

  • Conception robuste
  • Haute précision
  • Etendue de mesure élevée
  • Intégration facile aux systèmes existants
Référence : FKR Nous consulter

Caractéristiques

Le capteur de pression relative - haute pression - FKR de la série FCX-AIV se distingue par sa capacité à fournir des mesures fiables et précises dans les environnements industriels les plus exigeants.

Conçu pour répondre aux besoins des applications de haute pression, le capteur de pression relative - haute pression - FKR est capable de supporter des plages de pression élevées, allant jusqu’à 150 MPa, tout en offrant une résistance accrue aux conditions environnementales difficiles telles que les températures extrêmes et les environnements corrosifs. Ses options de matériaux permettent une utilisation optimale dans des procédés agressifs.

Le capteur haute pression est également doté d’un affichage numérique configurable en option, facilitant la lecture des mesures et permettant des ajustements simples via des boutons magnétiques, sans nécessiter l’ouverture du boîtier. Compatible avec le protocole HARTTM 7, il assure une intégration fluide avec les systèmes de contrôle modernes, renforçant ainsi sa polyvalence. Sa conception robuste et ses certifications internationales (ATEX, IECEx, cCSAus) en font un choix privilégié pour les applications critiques en zones classées dangereuses.



TypeCapteur de pression intelligent, 4-20 mA avec protocole HARTTM 7
BoîtierBoîtier en L ou en T
Etendues de mesure (kPa) [éch.max]70 000
150 000
Poids au kg (sans indicateur)1.5
Précision±0.065%
Matériaux en contact avec le procédéInconel® 625
Inox 318 LN
Inox 316L
Matériaux du boitierAlliage d'aluminium moulé sous pression à faible teneur en cuivre, recouvert d'une couche de polyester (standard) ou d'acier inoxydable 316L (option).
Matériaux des membranesInconel® 625
Inconel® 625 et Dorure
Stabilité±0,1% de la limite supérieure de la plage pendant 5 ans
Elevation / Suppression-1 barg à 100 % de l'échelle maximale
Plage de réglage de l'échelle de mesureDe 1 à 1/16 de l'échelle maximale
Cycle de mesure40 ms
Protocole de communicationProtocole de communication HARTTM 7
Température de processDe -40 à 100°C
Température ambianteDe -40 à +85°C
-20 à +80°C (avec unité LCD en option)
-40 à +60°C (avec le parafoudre en option)
Tension d'alimentationDe 10,5 à 45 V CC
Signal de sortie / Résistance à charge4-20 mA / 250 Ω typique
Amortissement (damping)Configurable entre 0,04 à 32 secondes
Réglage du zéro et de l'échellePar la vis externe du capteur, l'indicateur local à trois boutons ou le protocole HARTTM
Raccords électriquesM20×1.5" / 1/2 -14 NPT / Pg13.5
OptionsIndicateur numérique, traitement de dégraissage, service oxygène, service chlore, plaque d'identification supplémentaire en acier inoxydable
