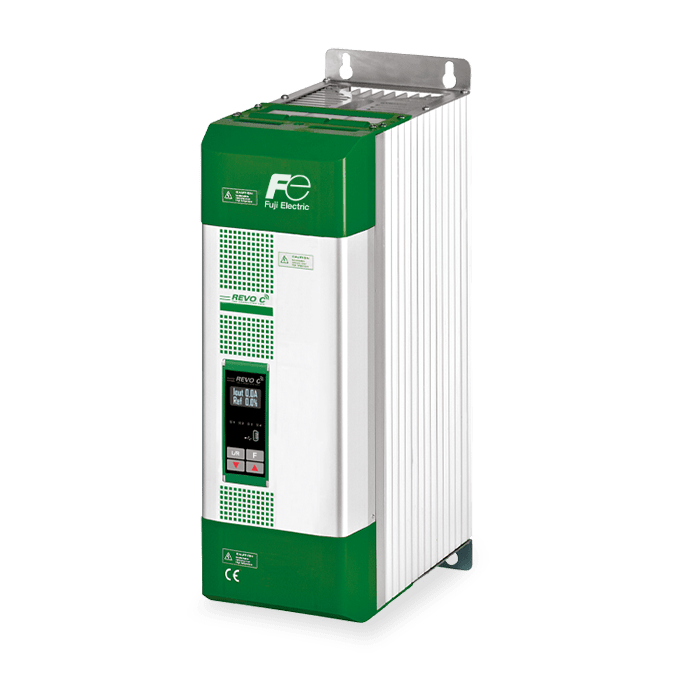

  • REVO C S11 vue generale header

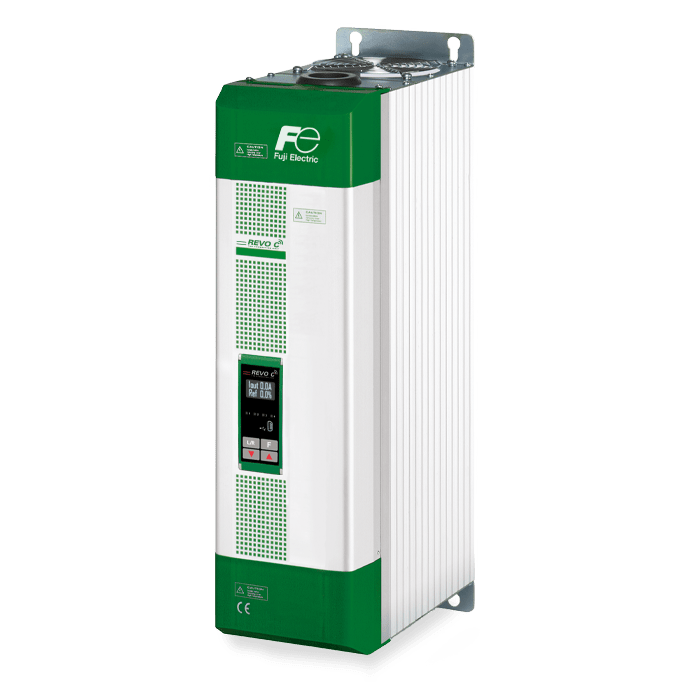

  • REVO C S12 vue generale header

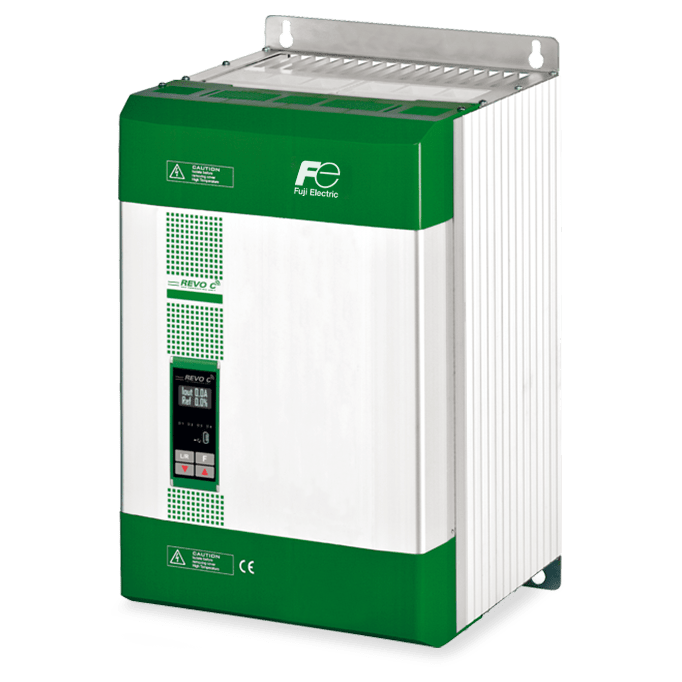

  • REVO C S14 vue generale header

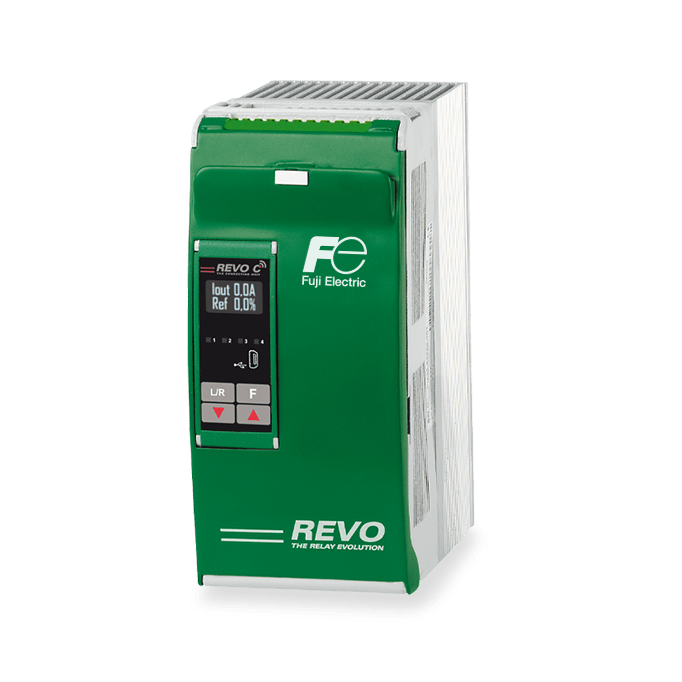

  • REVO C SR12 vue generale header

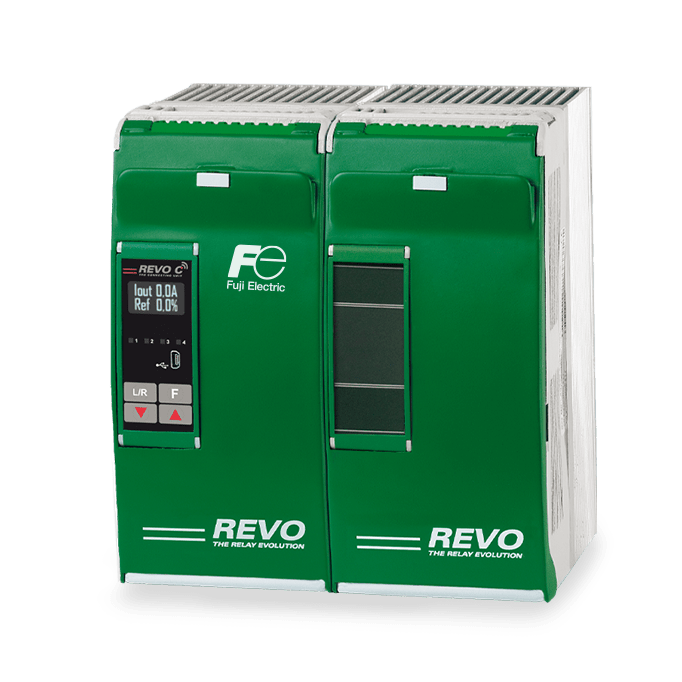

  • REVO C SR13 vue generale header

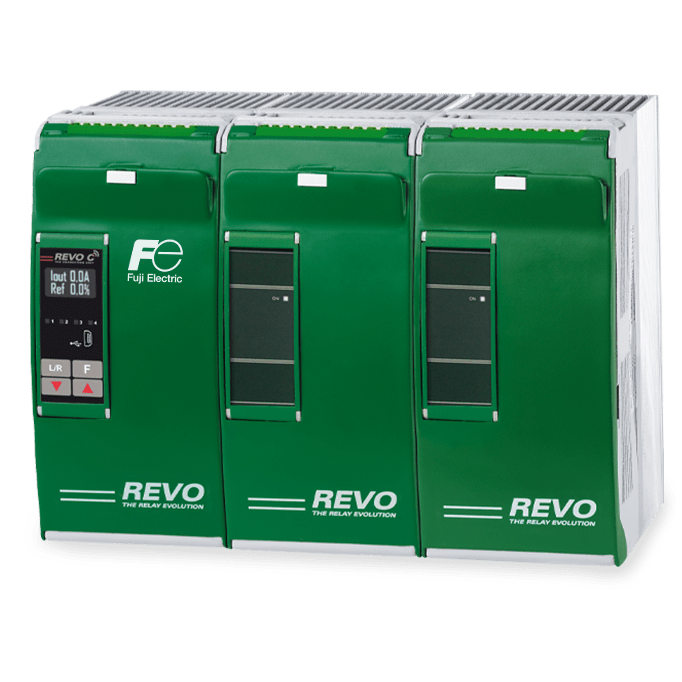

  • REVO C SR14 vue generale header

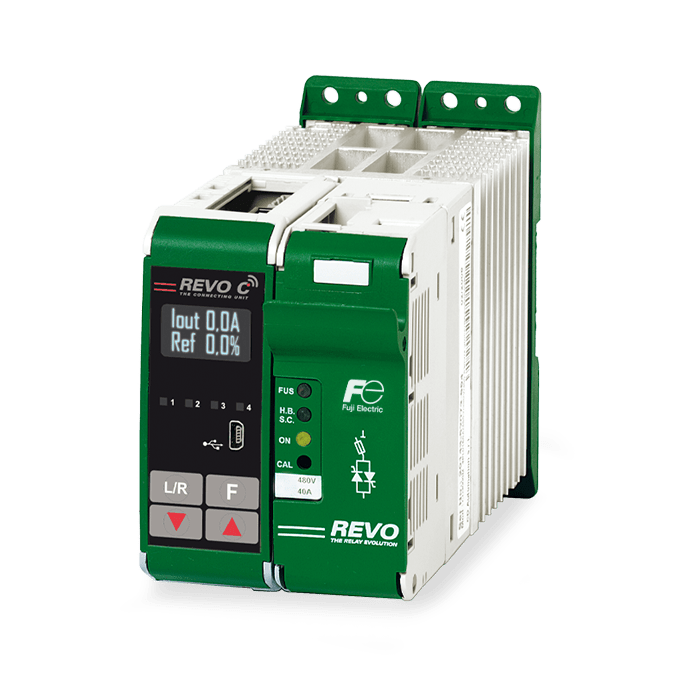

  • REVO C SR9 vue generale header

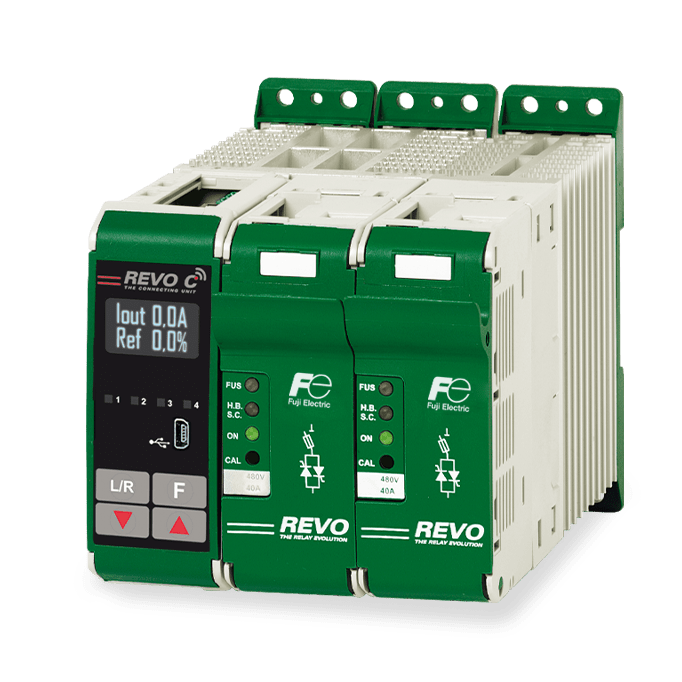

  • REVO C SR10 vue generale header

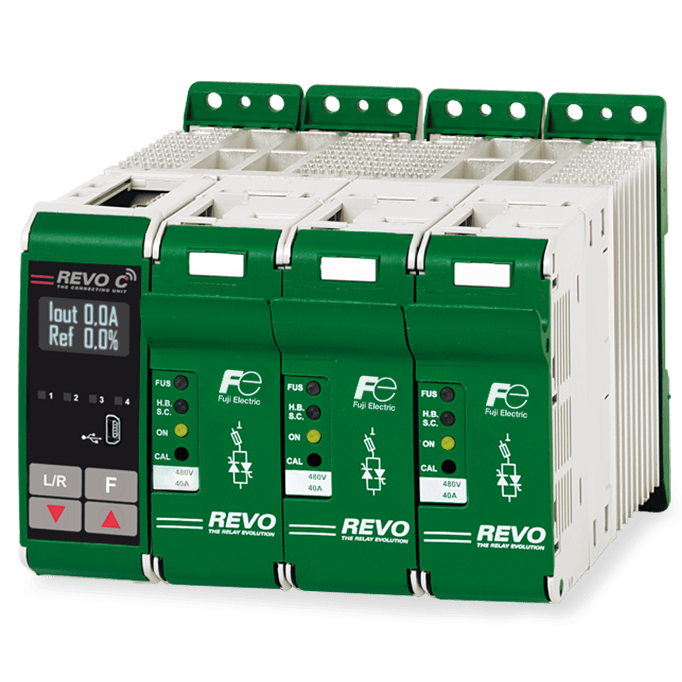

  • REVO C SR11 vue generale header

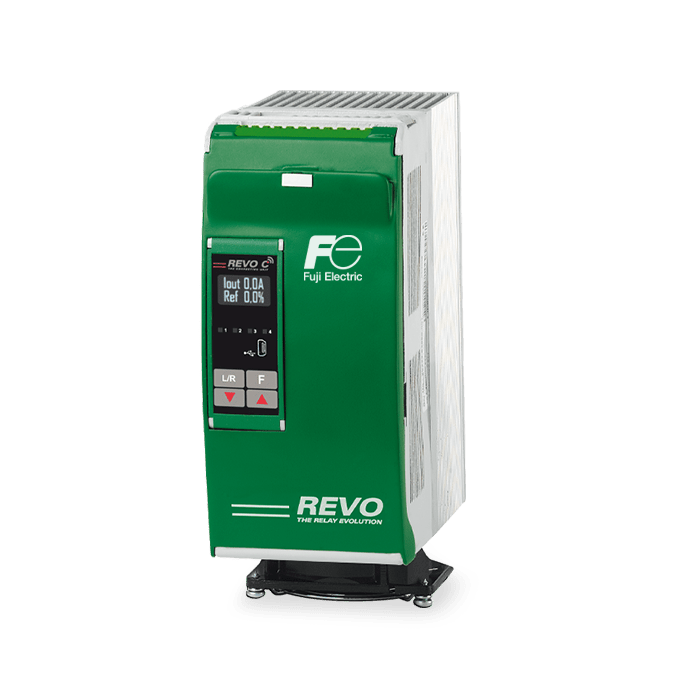

  • REVO C SR15 vue generale header

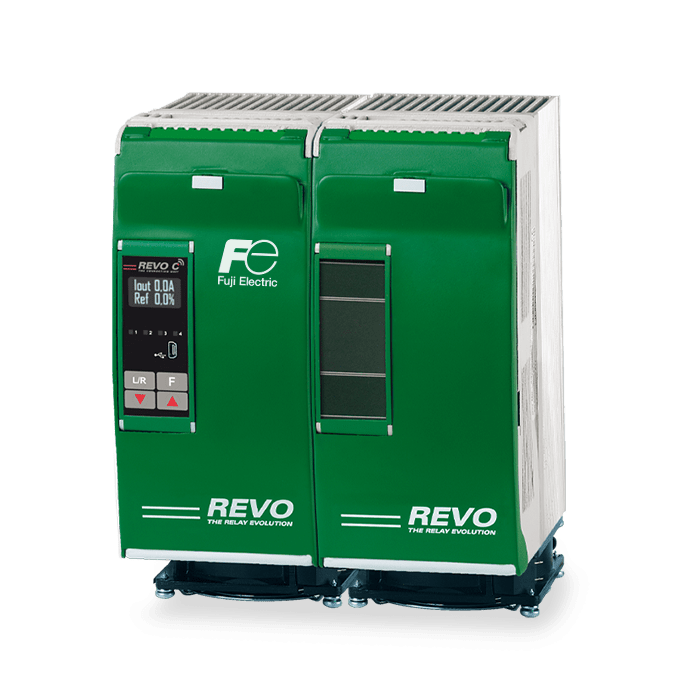

  • REVO C SR16 vue generale header

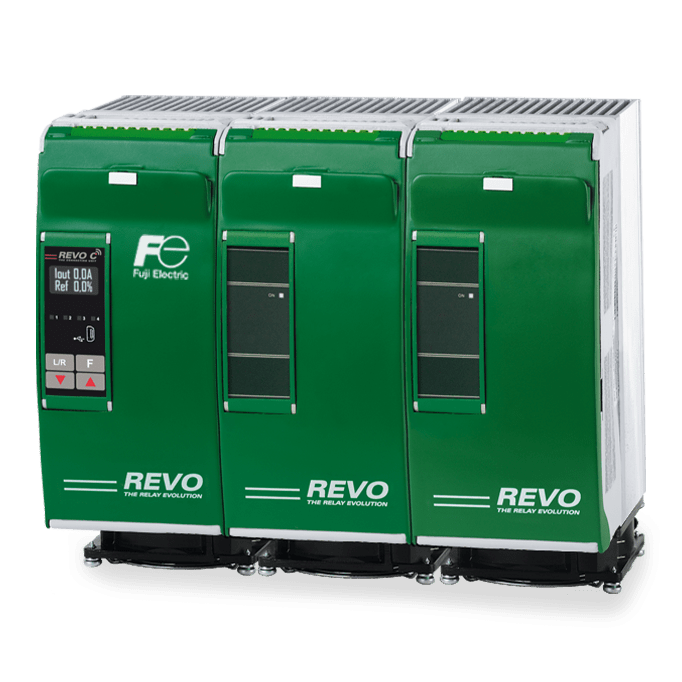

  • REVO C SR17 vue generale header
  • REVO C S13 vue generale header
  • REVO C S11 vue generale header
  • REVO C S12 vue generale header
  • REVO C S14 vue generale header
  • REVO C SR12 vue generale header
  • REVO C SR13 vue generale header
  • REVO C SR14 vue generale header
  • REVO C SR9 vue generale header
  • REVO C SR10 vue generale header
  • REVO C SR11 vue generale header
  • REVO C SR15 vue generale header
  • REVO C SR16 vue generale header
  • REVO C SR17 vue generale header
Nous consulter

Régulateur de puissance avec fonctions de communication – REVO C

Régulateur de puissance

Domaines d'application

Produits pétrochimiques, autoclaves, polysilicium, automobile, plate-forme d’extraction du pétrole, fours électriques, industrie chimique, séchage de la peinture, générateur d’électricité conventionnel, processus galvanique, machines pour le plastique, séchage UV, produits chimiques et pharmaceutiques, industrie du verre, machines d’emballage et garnitures intérieurs des voitures

Avantages

  • Robuste, conçu pour les environnements industriels difficiles
  • Accès facile aux fusibles et aux thyristors par simple ouverture de la porte frontale du panneau
  • Cartes de circuits imprimés et montées directement sur la porte frontale du panneau pour en faciliter l’accès
  • Homologué cUL 508 jusqu’à 700A inclus, et homologué UL jusqu’à 2100A
Référence : REVO-C Nous consulter

Caractéristiques

Les fusibles à semi-conducteurs, les thyristors et les transformateurs de courant sont intégrés à chaque REVO C. Conçu et construit comme une seule unité, il permet non seulement de réduire l’espace et le temps de travail nécessaires pour monter et connecter des fusibles séparés, mais il garantit également que tous les tests sont effectués correctement et que les chiffres indiqués sont respectés. Le courant nominal de court-circuit de 100 kA (SCCR) est très important et est entièrement conforme à la norme NEC 110.10



Type de chargeRésistance normale, infrarouge, court, moyen et long,
Transformateur primaire, résistance au froid et éléments SiC
Entrées4:20 mA, 0:10V, SSR et ModBus® en standard et différents bus de terrain
Mode d'allumageDemi-cycle, cycle unique, allumage en rafales, déclenchement retardé, angle de phase avec ou sans démarrage progressif
Mode de contrôleTension, courant et puissance ou V2 et I2 avec transfert supplémentaire vers VxI
CommunicationPort RS485. Protocole RTU Modbus® et autres bus de terrain disponibles
USBport intégré pour la configuration en mode sécurité (sans charge ni tension auxiliaire) Alimentation de l'unité par USB
100 KACourant de court-circuit (SCCR) jusqu'à 600 V
ConformitéConforme aux normes CEM, cULus® 508 et cUL®.
Double limite de courant :Pour la valeur de crête et la valeur efficace (RMS)
