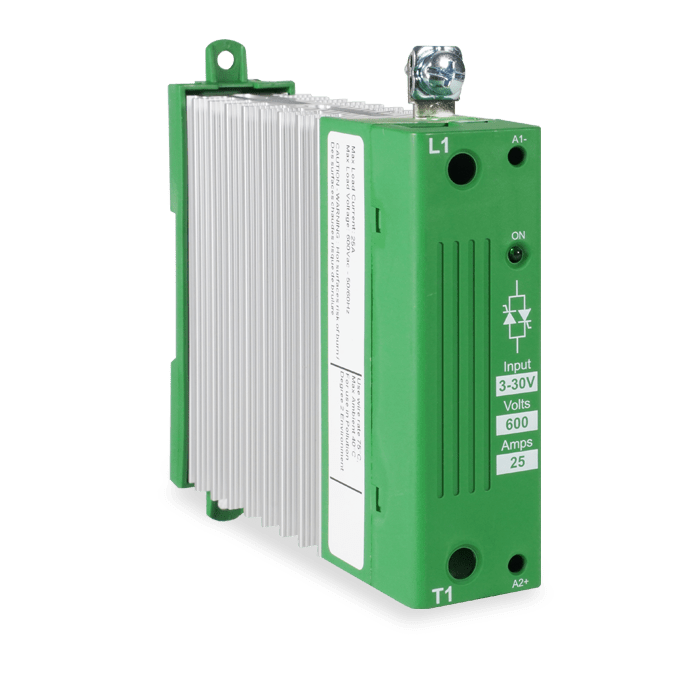

• PT3000S vue droite generale header

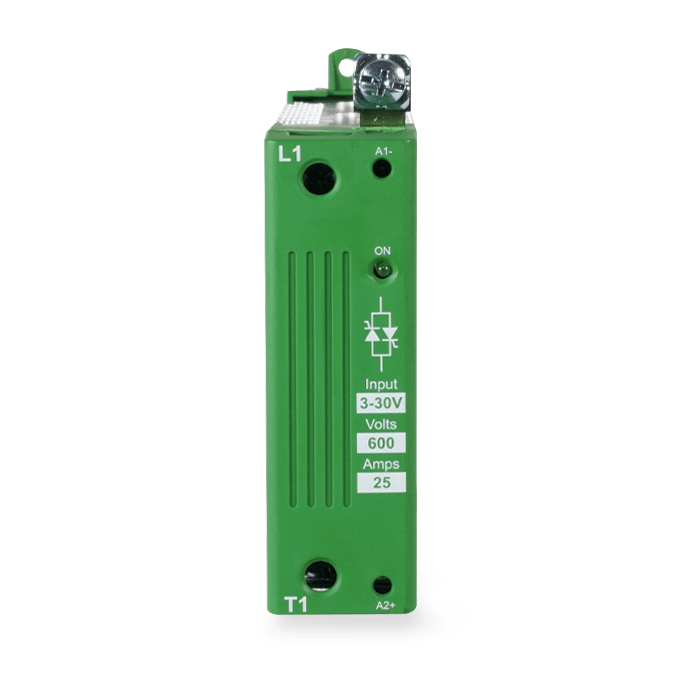

  • PT3000S vue face header

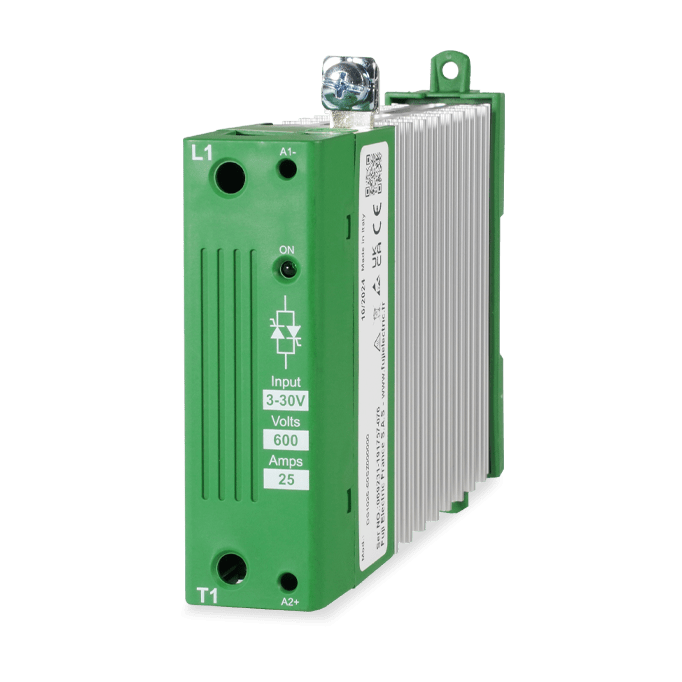

  • PT3000S vue gauche generale header

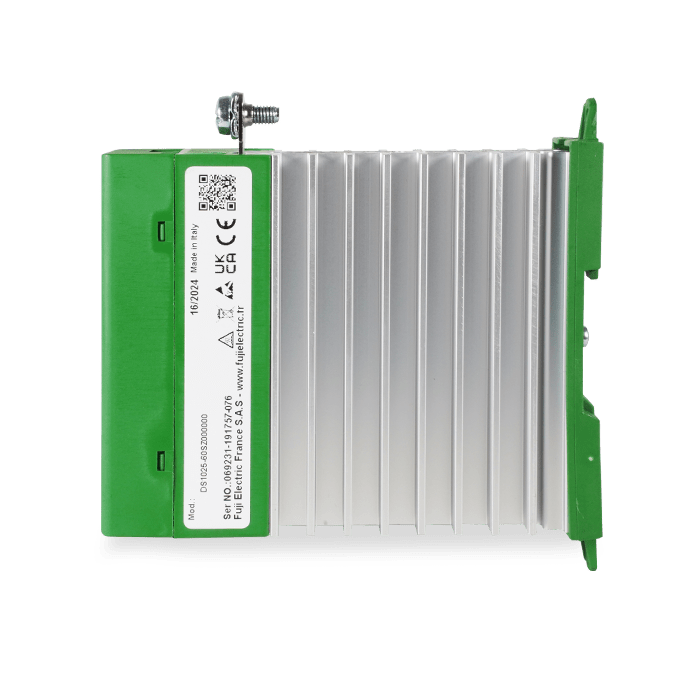

  • PT3000S vue profil droit header

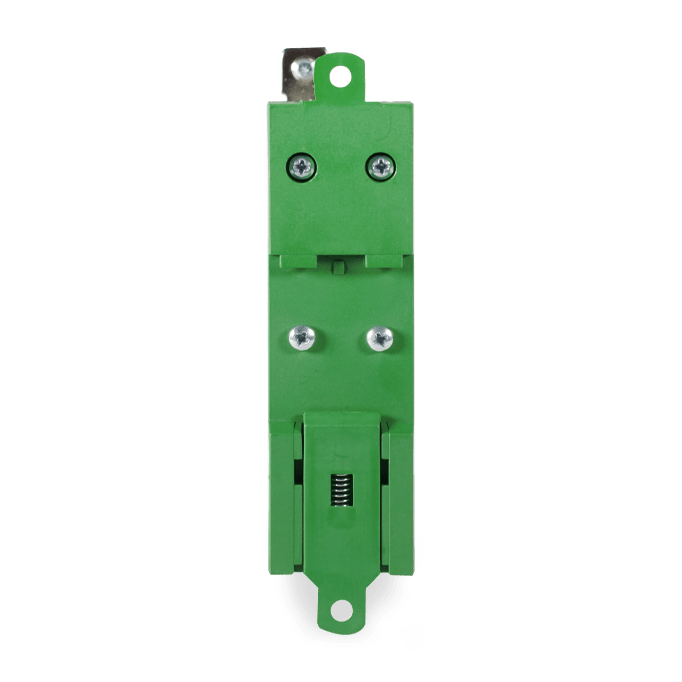

  • PT3000S vue dos header

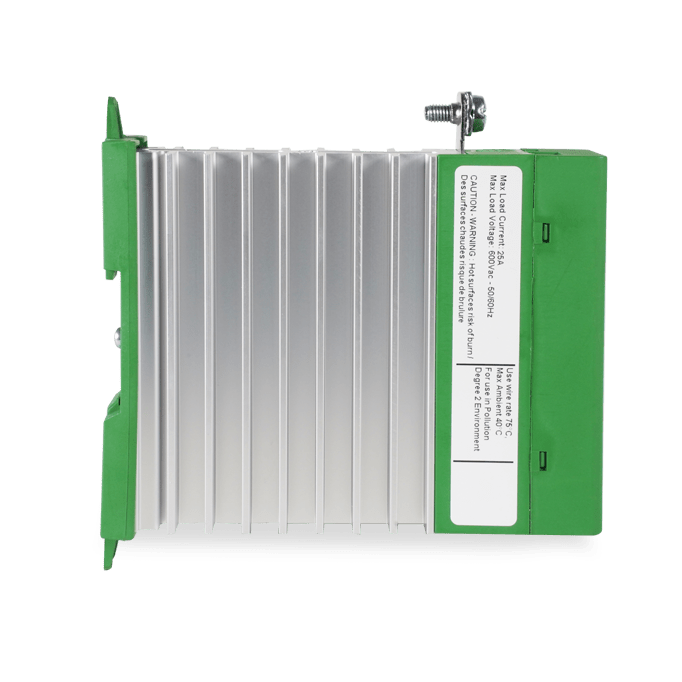

  • PT3000S vue profil gauche header
  • PT3000S vue droite generale header
  • PT3000S vue face header
  • PT3000S vue gauche generale header
  • PT3000S vue profil droit header
  • PT3000S vue dos header
  • PT3000S vue profil gauche header
Dispo en stock

Relais statique – PT3000S rail din – 1 phase

Relais statique à semi-conducteurs (SSR) ou contacteur statique

Domaines d'application

Les relais statiques ont un large éventail d’applications, notamment : les systèmes de commande de chauffage électrique, la régulation de la température des fours électriques, les contrôleurs de puissance pour les moteurs électriques, la régulation de la température des machines d’emballage, l’automatisation industrielle et gestion en énergie

Avantages

  • Longue durée de vie
  • Communication à haute vitesse
  • Ultra résistant aux chocs, vibrations et bruits
Référence : PT3000S
À partir de 99 €
Configurer mon produit

Configurer le produit

Caractéristiques

CD3000S 1PH est une série compacte et économique de commutateurs à semi-conducteurs conçus pour remplacer les contacteurs.
- Applicable aux charges résistives et aux lampes infrarouges.
- Amorçage au passage à zéro disponible avec un signal d'entrée logique (SSR).
- Drainage à courant constant avec entrée SSR
- Alarme de rupture de chauffage (HB) pour diagnostiquer une défaillance partielle ou totale de la charge et un court-circuit sur le thyristor, disponible en option de 35A à 90A. disponible en option de 35A à 90A
- Protection IP20



Tension d'alimentation24 V min, 480 V Max, 600 V sur demande
Signal d'entréeSSR (état OFF <1Vdc ON = 4÷30 Vdc) en standard jusqu'à 90A inclus.
L'entrée analogique 4÷20 mA et 0÷10 V est disponible en option sur les unités de 35A÷90A inclus.
AllumageFranchissement du zéro ZC ; tir en rafales 4/8/16 avec 4÷20mA ou 0÷10 V avec alimentation auxiliaire 12÷24 V
Tension d'alimentation du ventilateur220 V ± 15 % standard pour une unité égale ou supérieure à 90A (110 V est disponible en option)
Alarme de rupture de chauffageDiscrimination supérieure à 20 %.
Circuit basé sur un microprocesseur pour diagnostiquer une défaillance partielle ou totale de la charge et un court-circuit sur le thyristor.
Alarme à verrouillage et réinitialisation.
Sortie relais 1A à 230 V.
Calibrage automatique d'une ou plusieurs unités en même temps à l'aide d'une entrée numérique dédiée ou en utilisant pour chaque unité le bouton de calibrage.
ConformitéConforme à la CEM ; cULus disponible en option sur les unités de base
MontageMontage sur rail Din
Température de fonctionnement0÷40° jusqu'à 90A inclus

Documentations

en

Manuel : Relais statique PT3000S rail din 1 phase de 125A à 700A

Manuels Télécharger
en

Manuel : Relais statique PT3000S rail din 1 phase jusqu’à 110A

Manuels Télécharger
fr

Manuel : Relais statique PT3000S rail din 1 phase de 10A à 110A

Manuels Télécharger
en

Spécification : Relais statique PT3000S DIN 2 phases

Spécifications Télécharger
en

Spécification : Relais statique PT3000S DIN 3 phases

Spécifications Télécharger
