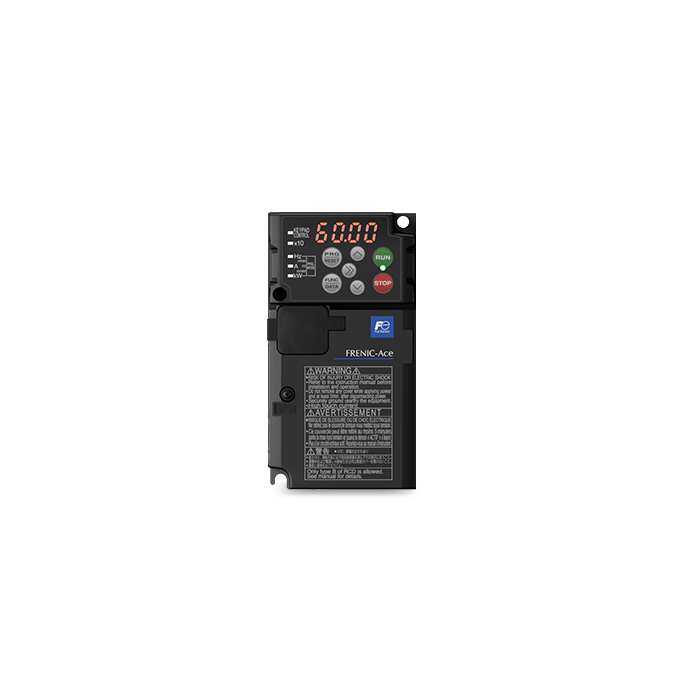

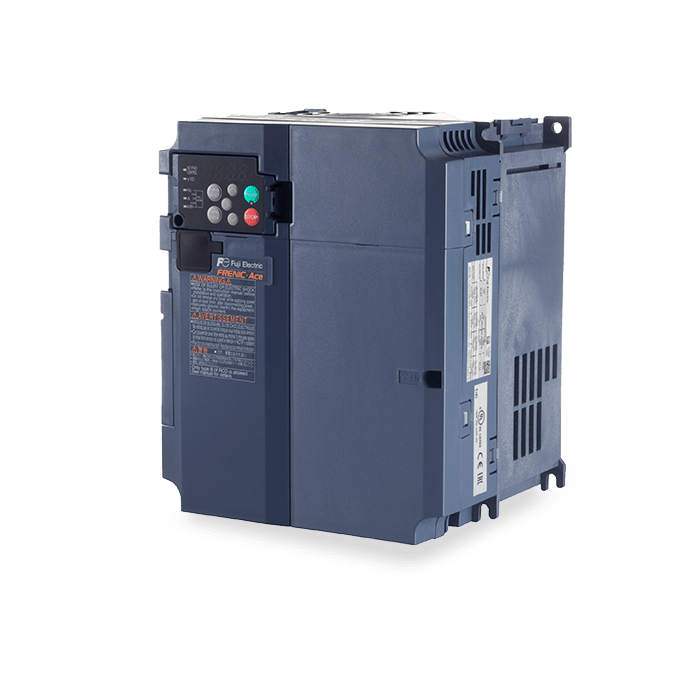

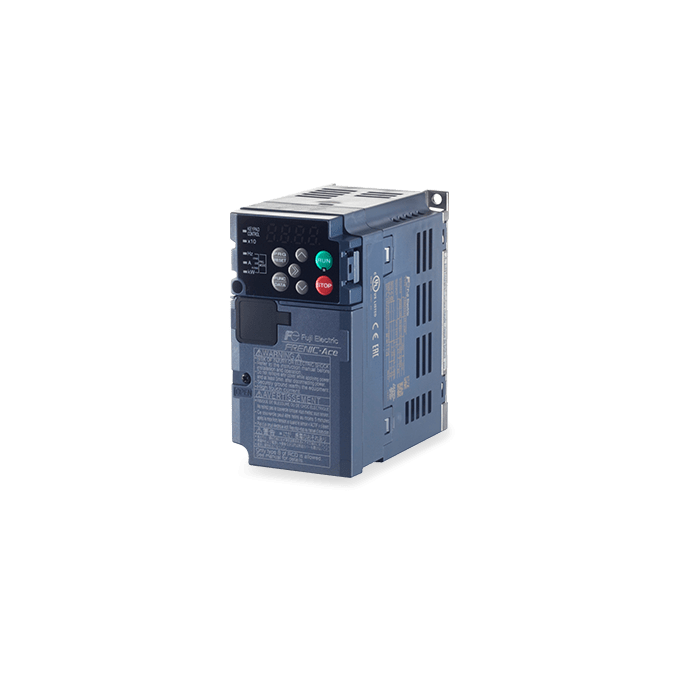

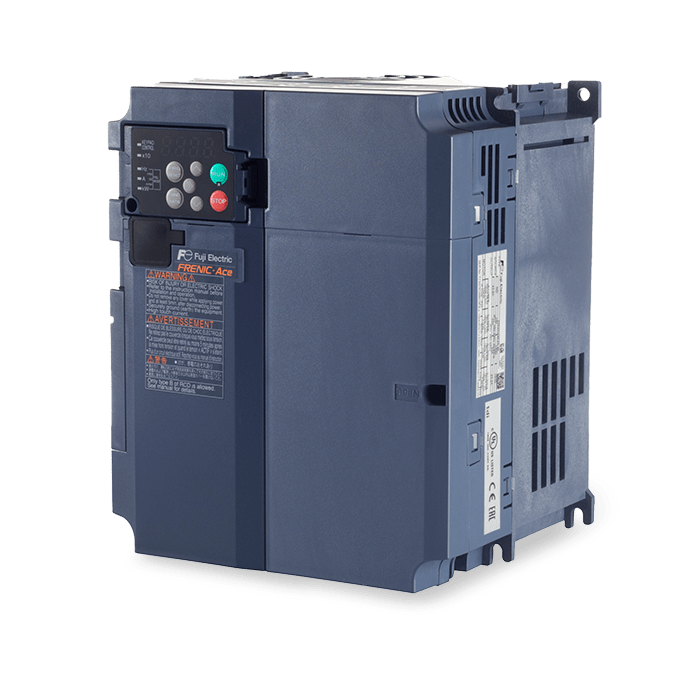

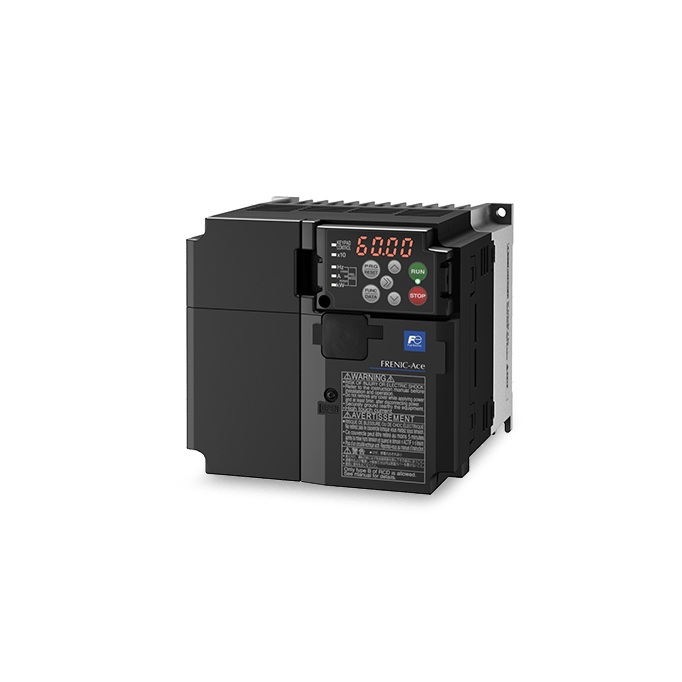

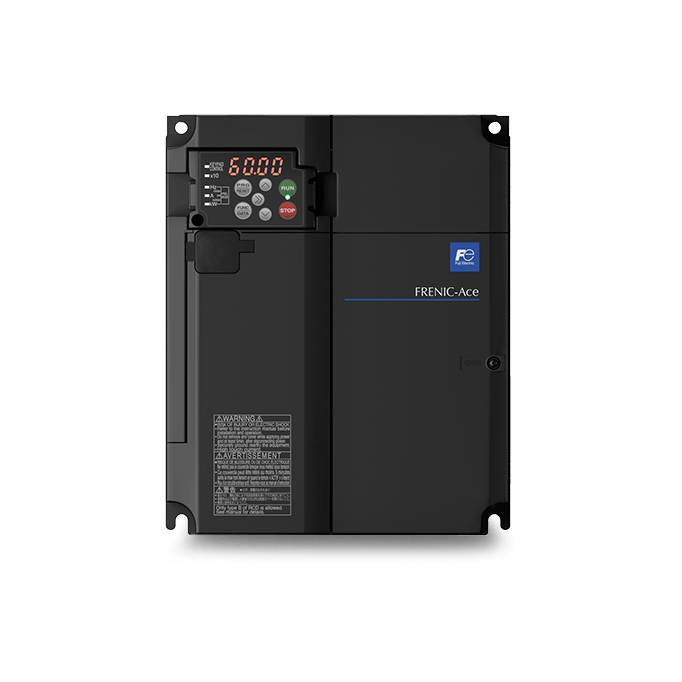

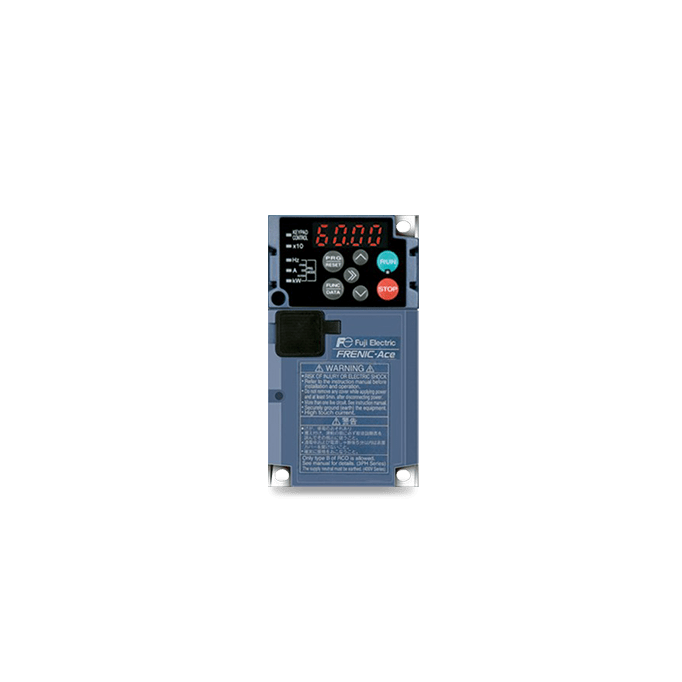

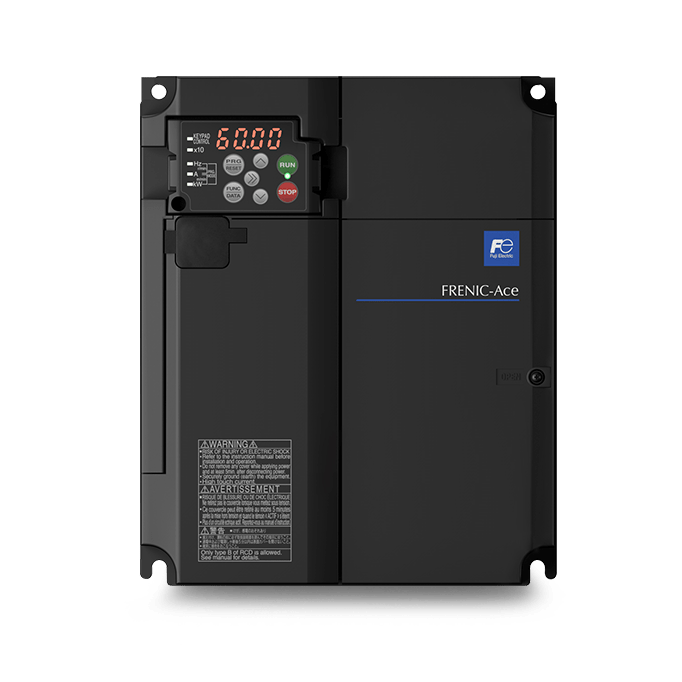

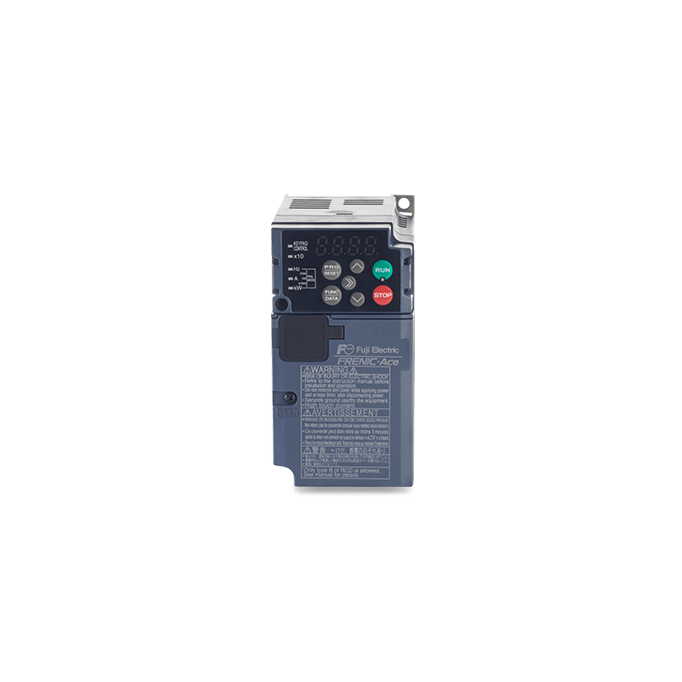

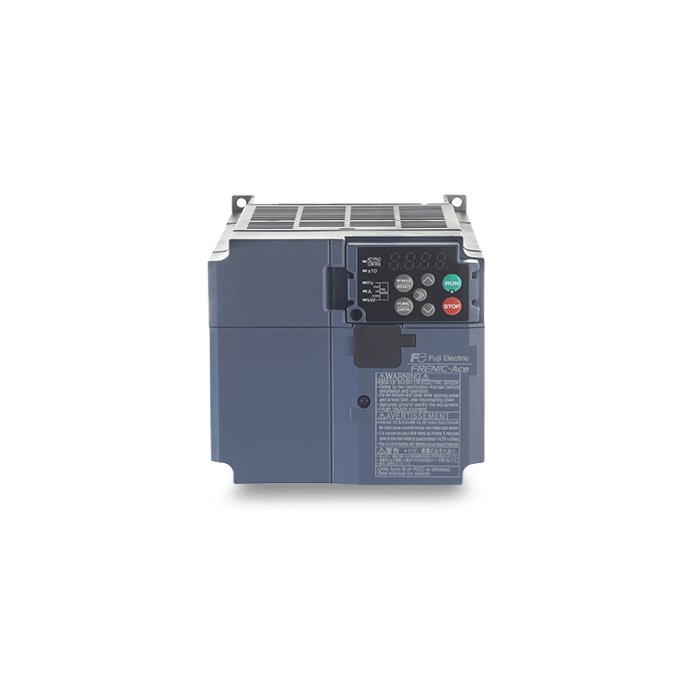

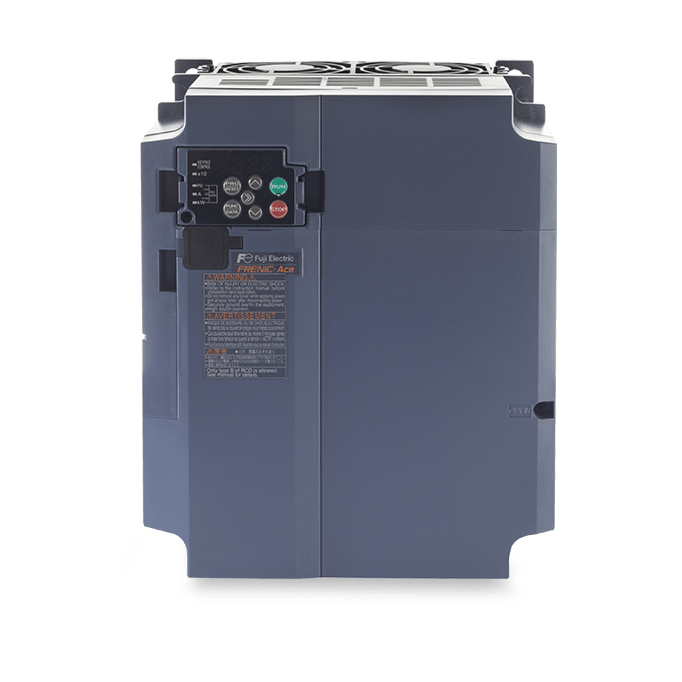

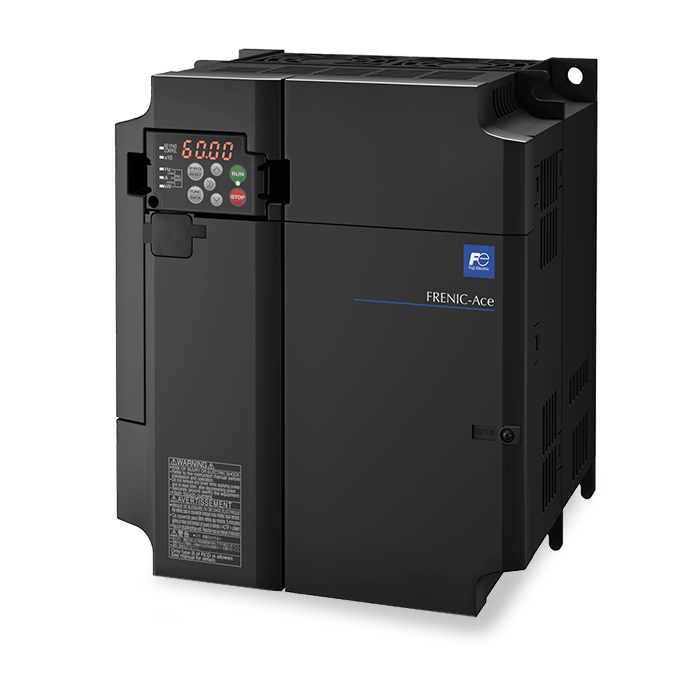

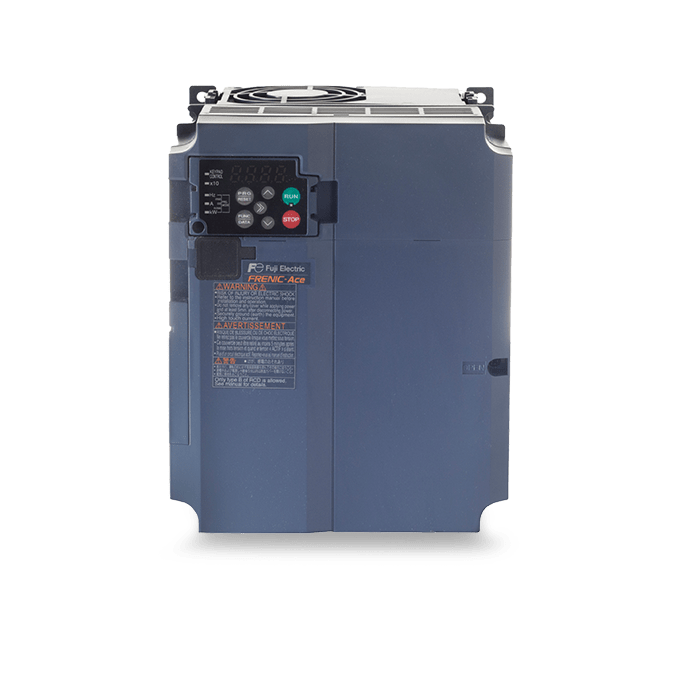

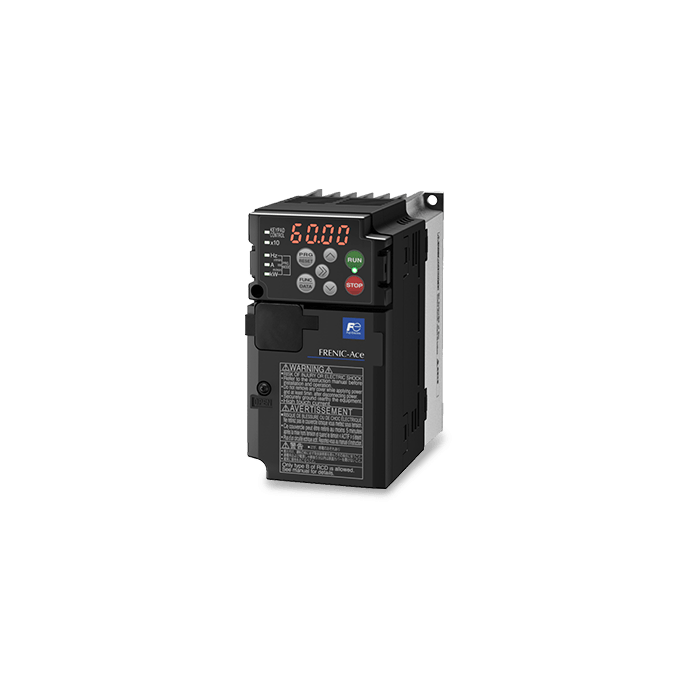

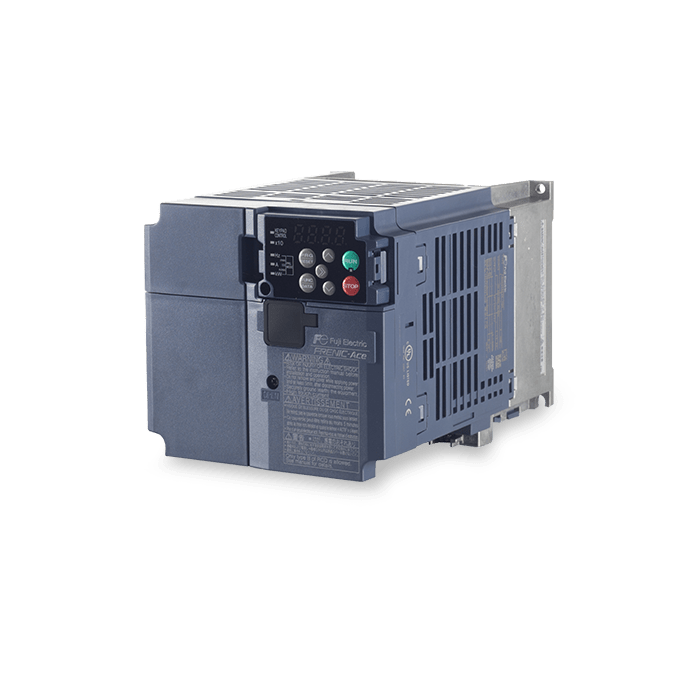

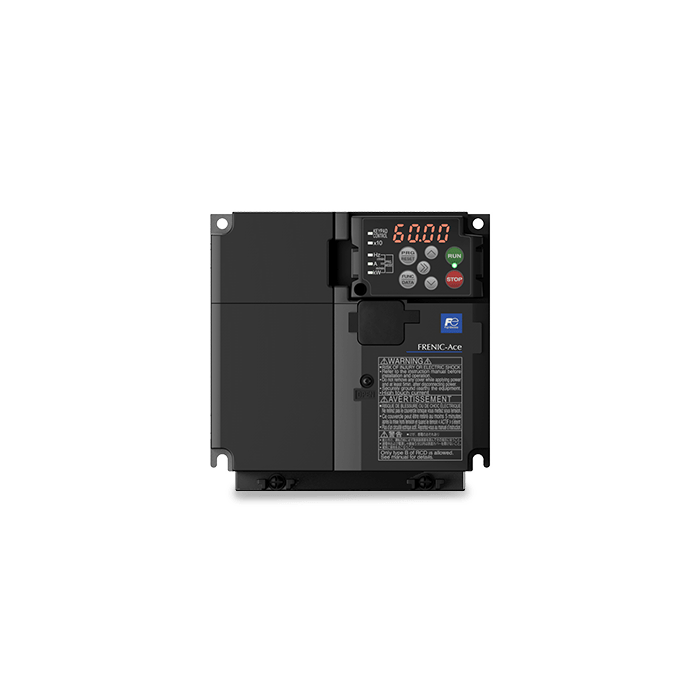

Variateur de fréquence pour pompe et ventilateur – FRENIC-ACE-H E2H

Variateur de fréquence pour pompe et ventilateur

Domaine d'application

Ventilateurs, pompes électriques

Avantages

  • Quadruple derating possible
  • Logique définie par l'utilisateur, flexibilité exceptionnelle
  • Communication CANopen intégrée en standard
  • Capacité jusqu'à 220 kW en HHD
  • Un large éventail de fonctions en standard
  • Fiabilité fonctionnelle : Fonction STO en standard
  • Conçu pour durer 10 ans
  • Console multifonction
  • Console avec port USB simple
Référence : FRENIC-ACE-H E2H Nous consulter

Caractéristiques

Le variateur de fréquence pour pompe et ventilateur FRENIC-Ace-H E2H propose des capacités optimales en termes d’économies d’énergie pour les applications de CVC et de pompe à eau. Sa convivialité, sa compatibilité réseau et sa fiabilité sur le long terme sont autant d’atouts pour la performance durable des systèmes. En outre, sa logique personnalisée permet au variateur de fréquence FRENIC-Ace-H E2H d’adapter ses fonctionnalités aux exigences spécifiques à chaque application.



Domaines d'applications
VentilateursVentilateur aspirant
Centrale de traitement de l'air
Compresseur
Système de climatisation
Séchoir
Ventilateur de chaudière
Ventilateur de contrôle de température de four
Ventilateur de toiture à commande groupée
Réfrigérateur
Ventilateur incorporé dans des machines de fabrication de pellicules
Ventilateur de tour de refroidissement
Ventilateur d'aération
Ventilateur séparateur
Pompes électriquesRefroidisseur
Système d'alimentation en eau potable
Système d'alimentation en eau sans réservoir
Pompe à moteur submersible
Pompe à vide
Pompe de fontaine
Pompe d'eau de refroidissement
Pompe d'eau chaude de circulation
Pompe de puits
Pompe de stockage en agriculture
Système de traitement des eaux
Pompe à débit constant
EntréePhases, Tension, FréquenceTriphasé 400 VAC380 à 480 VAC, 50/60 Hz
Triphasé 200 VAC200 à 240 VAC, 50/60 Hz
Monophasé200 à 240 VAC, 50/60 Hz
VariationsTension : +10 à -15 % (déséquilibre de tension : 2 % ou moins)
Fréquence : +5 à -5 %
Capacité de surcharge150 % du courant nominal pendant 1 min (HDD) (HD), 120 % du courant nominal pendant 1 min (ND) (HND), 200 % du courant nominal pendant 3 secondes (HHD)
Fréquence de sortieFréquence maximaleMode HHD/HND/HD : Variable de 25 à 500 Hz sous contrôle U/F, contrôle
vectoriel sans capteur de position de tête aimanté // jusqu'à 200 Hz sous
contrôle vectoriel avec capteur de vitesse // Mode ND : 25 à 120 Hz (quelle
que soit la commande)
Fréquence de baseVariable de 25 à 500 Hz (en conjonction avec fréquence max.)
Fréquence nominaleVariable de 0,1 à 60,0 Hz
Fréquence de découpageTriphasé 200 VAC : FRN0030/0040/0056/0069Eo-2o : Variable de 0,75 à
16 kHz (mode HHD/HND) // Triphasé 400 VAC : FRN0022/0029/0037/0044/
00592oS-4o : Variable de 0,75 à 16 kHz (mode HHD/HND/HD), Variable de
0,75 à 10 kHz (mode ND) // FRN0072/0085/0105/0139/0168E2o-4o : Variable de 0,75 à 16 kHz (mode HHD), Variable de 0,75 à 10 kHz (mode HND/
HD), Variable de 0,75 à 6 kHz (mode ND) // FRN0203E2o-4o ou supérieur :
Variable de 0,75 à 10 kHz (mode HHD), Variable de 0,75 à 6 kHz (mode HND/HD/ND)
Méthode de contrôleCommande moteur asynchrone : Contrôle U/F, Contrôle U/F sans capteur
de vitesse (Contrôle vectoriel dynamique du couple), Contrôle U/F, avec
compensation de glissement
Moteurs synchrones : Contrôle vectoriel
sans capteur de position de tête aimanté
Temps d'accélération / Temps de décélération0 à 3 600 s
Fréquence multivitesses16 vitesses
Commande de réglage de la fréquence (entrée analogique)Borne [12] : 0 à ±10 VDC (±5 VDC)/ 0 à ±100 %, 0 à +10 VDC (+5 VDC)/ 0 à
+100 % // Borne [C1] fonction C1 : 4 à 20 mACC/ 0 à +100 % / 0 à ±100 %,
0 à 20 mACC/ 0 à +100 % / 0 à ±100 % // Borne [C1] fonction V2 : 0 à +10
VDC(+5 VDC)/ 0 à +100 %/ 0 à ±100 %, mode inversé disponible (20 à 4; 20 à 0)
Degré de protectionIP20 type fermé, UL type ouvert (22 kW ou moins), IP00 type ouvert, UL
type ouvert (30 kW ou plus)
ConformitéDirective CE (marquage CE), Norme UL (certification cUL) EAC, ST0

Documentations

Manuel : Annexe H avant utilisation du variateur de fréquence pour pompe et ventilateur FRENIC-ACE-H E2H

Manuels Télécharger

Manuel : Démarrage rapide du variateur de fréquence pour pompe et ventilateur FRENIC-ACE-H E2H

Manuels Télécharger

Spécification : Variateur de fréquence pour pompe et ventilateur FRENIC-ACE-H E2H

Spécifications Télécharger
