Guide d’achat des sondes de température
La mesure de la température est un aspect essentiel pour l’automatisme et le contrôle des processus industriels. Fuji Electric a développé une large gamme de sondes de température, de convertisseurs et conditionneurs de signaux et des indicateurs transmetteurs de température HART pour répondre aux exigences de vos applications industrielles.

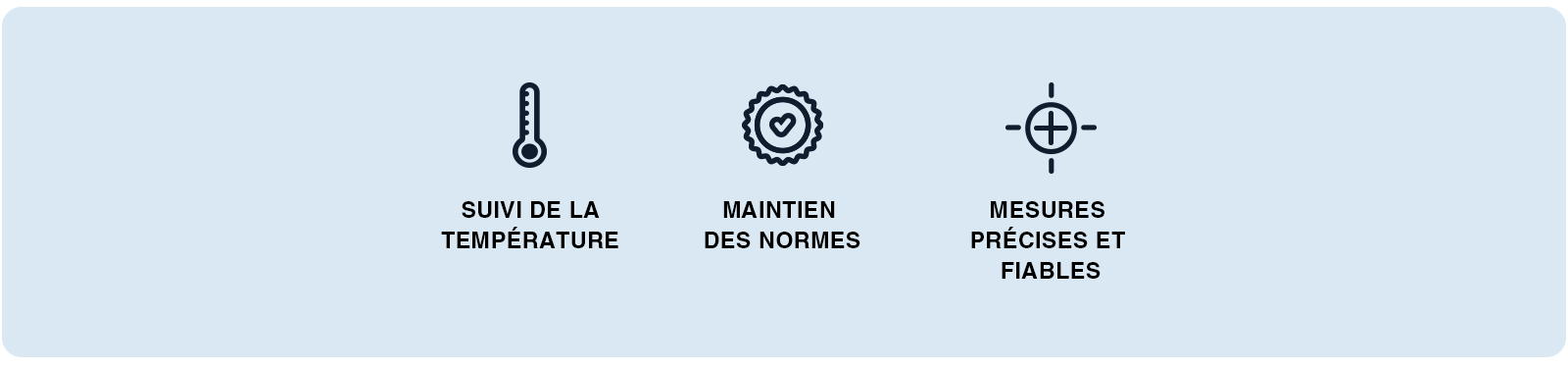

Que vous surveilliez la température d’un liquide, d’un gaz, de la vapeur, ou que vous créiez un produit nécessitant un suivi de température pour en garantir la qualité, plusieurs aspects sont clés :
- Suivi de la température : Assurer la qualité des produits en maintenant des températures spécifiques.
- Maintien des normes : Respecter les réglementations en maintenant une température précise sur une ligne de production.
- Mesures précises et fiables : Essentielles dans tous les cas pour garantir la sécurité et l’efficacité des processus industriels.
Gamme d’instruments de mesure de température adaptée à vos procédés industriels
Il existe une variété de technologies pour mesurer la température, convertir la température et afficher les résultats, chacune ayant ses propres avantages et inconvénients. Les capteurs de température jouent un rôle fondamental dans le suivi et la régulation de température, du chauffage, du réchauffement ou du refroidissement au sein des systèmes industriels.
Les types de capteurs de température les plus courants incluent les sondes thermocouples (type K, J, etc.), les sondes RTD (Resistance Temperature Detector) de type PT100 ou PT1000, et les thermistances (NTC).
Types de Sondes de Température et leurs Applications
- Thermocouples : Utilisés pour une large plage de températures et des environnements exigeants.
- Sondes PT 100 ou RTD : Connus pour leur précision et stabilité.
- Thermistances (Résistances thermométriques) : Utilisées pour des applications nécessitant une réponse rapide aux changements de température.
- Capteurs infrarouges : Pour des mesures sans contact, souvent utilisés pour les surfaces chaudes ou en mouvement.
Les thermomètres à résistance, également appelés RTD ou détecteurs de température à résistance, sont l’un des types de capteurs de température les plus populaires. Ils sont utilisés dans un large éventail d’industries et d’applications, de l’industrie alimentaire aux usines chimiques. Les RTD sont fabriqués à partir de matériaux présentant une résistance électrique élevée, comme le platine, le cuivre ou le nickel. La résistance du matériau du RTD change avec la température, la résistance du RTD peut donc être utilisée pour calculer la température.
Le type de RTD le plus courant est le PT100, qui a une résistance de 100 ohm à 0 °C. Le PT1000 a une résistance de 1000 ohm à 0 °C. Les PT100 et PT1000 sont disponibles dans une large gamme de niveaux de précision, de 0,5% à 0,01%.
Ils peuvent être utilisés pour des températures allant de -200 °C à +850 °C, et être fabriqués avec 2 fils, 3 fils ou 4 fils.
Un thermocouple est constitué de deux fils de métaux différents, reliés entre eux à une extrémité. La jonction entre les deux fils est appelée la jonction chaude. L’autre extrémité du fil du thermocouple est reliée à un appareil de mesure, tel qu’un multimètre ou un contrôleur de température. Lorsque la jonction chaude est chauffée, une tension est générée au niveau du dispositif de mesure. Cette tension est proportionnelle à la différence de température entre la jonction chaude et le dispositif de mesure.
Les sondes thermocouples sont disponibles dans une large gamme de métaux, tels que le cuivre-constantan, le fer-constantan et le chromel-alumel. Les thermocouples sont également disponibles une variété de niveaux de précision, de 0,5 % à 0,01 %.
Ils peuvent être utilisés, conformément aux recommandations, pour des températures allant jusqu’à 2300 °C.
Les convertisseurs de signaux et les conditionneurs de signaux jouent un rôle important dans l’intégration des sondes à résistances PT100 et des sondes thermocouples avec des automates programmables ou d’autres dispositifs numériques. Ces équipements transforment le signal émis par une sonde de température en un signal standard de tension ou de courant, typiquement de 4-20 mA ou 0-10 V, compatible avec les systèmes de contrôle et de surveillance industriels.
Les convertisseurs de signaux sont essentiels pour les applications industrielles où la précision, la fiabilité et l’intégration aisée des capteurs de température sont capitales.
Les transmetteurs de température HART sont utilisés dans les applications d’automatisation des processus pour mesurer, convertir et transmettre des signaux de température provenant de sondes à résistance ou de thermocouples à des automates ou autres dispositifs numériques. Le transmetteur convertit le signal de la sonde de température en un signal de tension ou de courant standard. Le transmetteur dispose également d’un écran qui affiche la mesure de la température. II dispose aussi d’une interface de communication HART qui permet de configurer et d’étalonner le transmetteur à l’aide d’une pocket HART.

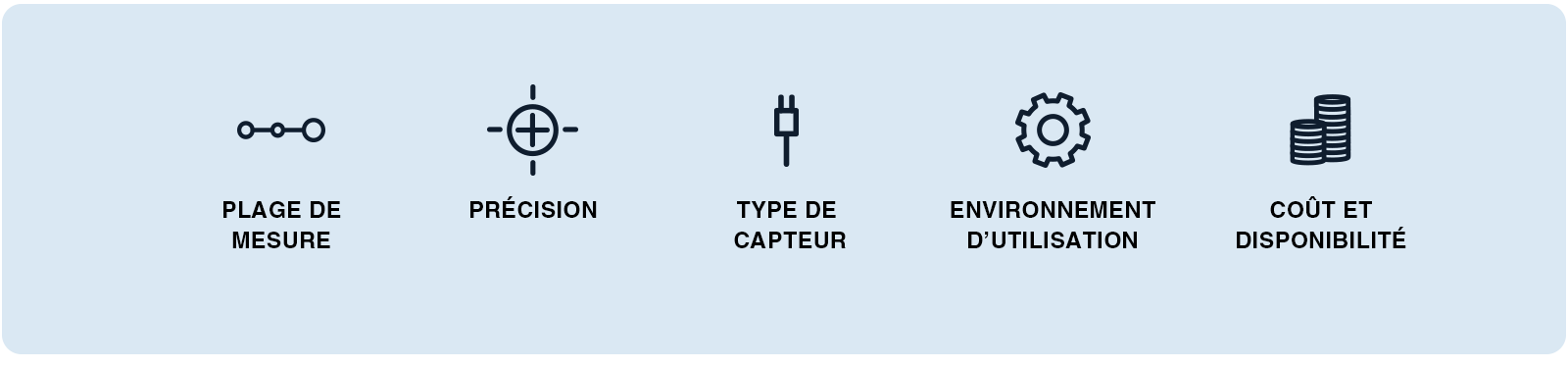

Comment choisir un capteur de température ?
Lors du choix d’une sonde de température, plusieurs facteurs doivent être pris en compte :
- Plage de mesure : Assurez-vous que la sonde couvre la plage de températures nécessaire.
- Précision : Choisissez une sonde offrant la précision requise pour votre application.
- Type de capteur : Sélectionnez le type de capteur (thermocouple, RTD tel que PT100 ou PT1000, thermistance) en fonction des exigences de votre processus.
- Environnement d’utilisation : Considérez les conditions environnementales telles que la présence de poussière, d’humidité ou de vibrations.
- Coût et disponibilité : Comparez les prix et vérifiez la disponibilité en stock des sondes et des composants nécessaires.
FAQ sur les Sondes de Température
Comment fonctionne une sonde de température ?
Une sonde de température fonctionne en convertissant une mesure de température en un signal électrique qui peut être facilement interprété par un dispositif d’affichage, un enregistreur de température ou un régulateur de température. Les types les plus courants de sondes de température incluent les thermocouples, les RTD (résistances thermométriques), et les thermistances. Chaque type utilise un principe physique différent pour mesurer la température. Par exemple, un thermocouple génère une tension qui varie en fonction de la différence de température entre ses deux extrémités, tandis qu’un RTD change de résistance électrique suivant la modification de la température.
Quel est le rôle de la sonde de température ?
Le rôle principal d’une sonde de température est de fournir une mesure précise et fiable de la température dans un environnement donné. Cette information est primordiale dans de nombreux secteurs, tels que l’industrie, la médecine, et la recherche scientifique, où une régulation et un contrôle précis de la température sont indispensables. La sonde de température est généralement raccordé à un automate ou un afficheur numérique industriel. Par exemple, dans les processus industriels, la température doit être strictement régulée pour assurer la qualité des produits. En médecine, les sondes de température sont utilisées pour surveiller la santé des patients.
Quels sont les différents types de capteurs de température ?
Il existe plusieurs types de sondes de température, chacune ayant ses propres caractéristiques et applications spécifiques :
- Thermocouples : Utilisés pour leur large plage de mesure et leur rapidité de réponse, les thermocouples sont souvent utilisés dans les applications industrielles.
- RTD (Résistances Thermométriques ou Thermomètre à résistance de platine ou thermorésistances) : Leur technologie, et leur construction offrent de nombreux avantages. Connus pour leur haute précision et stabilité, les RTD sont utilisés dans des applications où une mesure précise est essentielle, comme en laboratoire.
- Thermistances : Ces dispositifs sensibles sont utilisés dans des applications où une réponse rapide aux changements de température est nécessaire, comme dans les appareils électroniques ou fabrication de semi-conducteurs.
- Thermomètres à infrarouge : Utilisés pour mesurer la température sans contact direct, idéal pour les surfaces difficiles à atteindre ou en mouvement.
Chacun de ces types de sondes a des avantages et des inconvénients qui les rendent plus ou moins adaptés à l’utilisation dans votre application ou votre système.
Quelles sont les applications industrielles des Sondes de Température ?
Les sondes de température sont essentielles pour les entreprises industrielles pour assurer des mesures précises et fiables.
Par exemple, dans l’industrie du ciment, elles surveillent les températures élevées des fours rotatifs et des broyeurs pour maintenir la qualité du produit et prévenir la surchauffe. Dans le secteur chimique, elles contrôlent les réactions thermiques pour optimiser l’efficacité et la sécurité des processus. Les énergies renouvelables bénéficient également de ces sondes, qui assurent le bon fonctionnement des composants des installations solaires et éoliennes, prolongeant ainsi la durée de vie des équipements.
Les centrales thermiques utilisent les sondes pour gérer la chaleur des chaudières et des turbines, garantissant une conversion énergétique efficace. Pour les applications liées à l’hydrogène, elles surveillent les processus de production et de stockage pour des opérations sûres. Les incinérateurs dépendent de ces instruments pour contrôler la combustion des déchets, minimisant ainsi les émissions nocives. Dans le secteur maritime, les sondes assurent le bon fonctionnement des systèmes de propulsion et des générateurs.
Dans la métallurgie, elles contrôlent les fours de fusion et les traitements thermiques pour garantir la qualité des métaux. Les centrales nucléaires se servent de ces sondes pour surveiller les réacteurs et les circuits de refroidissement, assurant la sécurité de la production énergétique.
L’industrie du papier et du carton utilise la technologie des capteurs de température pour superviser les processus de séchage et de cuisson, garantissant une qualité constante des produits finis. Le secteur pétrolier et gazier utilise ces dispositifs pour surveiller le forage, le raffinage et le transport, garantissant ainsi la sécurité des opérations. Enfin, les utilités industrielles, comme les systèmes de chauffage, de ventilation et de climatisation (CVC), exploitent ces sondes pour optimiser la consommation énergétique et maintenir des conditions de travail sûres et confortables.
Fuji Electric, votre fournisseur de sonde de température
Les sondes de température sont des instruments essentiels pour le contrôle et la régulation des températures dans les environnements industriels.
Fuji Electric offre une gamme complète de solutions adaptées à vos besoins spécifiques, garantissant précision, fiabilité et conformité aux normes de sécurité et de construction.
Que vous ayez besoin de mesurer, convertir ou afficher la température, nous avons les équipements et le savoir-faire pour optimiser vos processus industriels.
En intégrant des technologies de pointe et en assurant une installation et une maintenance appropriées, vous pouvez garantir des résultats optimaux et maintenir vos opérations industrielles à des niveaux de performance élevés.
