Medidor de caudal eletromagnético M2000

O medidor de caudal eletromagnético M2000 é uma solução de última geração para a medição bidirecional do caudal de líquidos, apresentando simultaneamente o caudal, a totalização e as mensagens de alarme num visor LCD retroiluminado de quatro linhas.

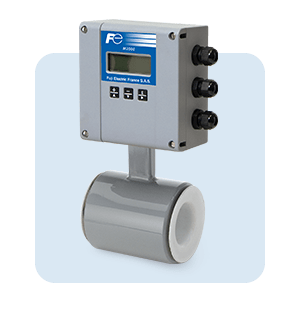

Medidor de caudal eletromagnético ModMAG™ M2000

Principais funções do medidor de caudal eletromagnético M2000

• Pode ser utilizado com todos os tubos de medição
• Precisão: ±0,2% do caudal medido
• Escala de caudal: 0,03 - 12 m/s
• DN 6 - DN 2000 ( 1/4″ - 80″)
• Proteção IP 67
• Interfaces ModBus®, HART™, M-Bus, Profibus DP
• Aprovações ACS, OIMLR491 e MID MI-001
• Função integrada de registo de dados (Datalogger)

Especificações técnicas do medidor de caudal eletromagnético M2000

Fonte de alimentação e opções de energia

Com uma gama de alimentação de 85 a 265 VAC a 45-65 Hz, exigindo menos de 20 VA, este medidor de caudal oferece uma adaptabilidade excecional a diferentes fontes de alimentação. Além disso, oferece uma opção de alimentação de 9 a 36 VDC, o que o torna uma solução versátil para uma variedade de ambientes industriais.

Múltiplas saídas para uma integração fácil

O medidor de caudal tem uma saída analógica de 0/4 a 20 mA, com uma impedância de saída inferior a 800 ohms. Para uma maior integração, estão disponíveis duas saídas lógicas/frequência, oferecendo a máxima flexibilidade com opções activas ou passivas, bem como SSRs para aplicações específicas.

Funções avançadas de saída lógica

As funções de saída lógica incluem alarmes mín/máx, predefinição, indicação da direção do caudal e mensagens de erro, proporcionando um controlo detalhado e feedback em tempo real sobre as condições do caudal.

Deteção fiável de tubos vazios e programação intuitiva

A deteção de tubos vazios é assegurada por um elétrodo separado, garantindo a máxima fiabilidade mesmo em condições difíceis. A programação do medidor de caudal é simplificada graças aos três botões do painel frontal, que permitem um acesso fácil a funções avançadas.

Interface versátil para máxima conetividade

Para satisfazer os requisitos de conetividade modernos, o medidor de caudal oferece uma variedade de interfaces, desde RS232 Modbus® RTU de série a opções como RS485 Modbus® RTU, M-Bus, HART™ e Profibus-DP. Isto assegura uma fácil integração com os sistemas de controlo industrial existentes.

Ampla gama de medição e precisão excecional

Com uma gama de medição de 0,03 a 12 m/s, o medidor de caudal garante uma cobertura completa dos requisitos industriais. A precisão é mantida a >= 0,5 m/s, oferecendo uma fiabilidade inigualável numa variedade de cenários de aplicação.

Robusto e fácil de utilizar

O medidor de caudal está alojado numa robusta caixa de alumínio fundido com proteção IP67, tornando-o adequado para utilização numa variedade de condições ambientais. O visor LCD gráfico retroiluminado oferece uma visibilidade óptima, mostrando o caudal atual, dois totalizadores e o estado do sistema.

Design duradouro para condições extremas

Com bucins M20 para a alimentação eléctrica e as saídas, e um cabo sensor bem protegido, o medidor de caudal foi concebido para suportar temperaturas ambiente entre -20°C e +60°C.

Três tipos de tubos de medição disponíveis

Montagem por flange tipo II para utilização geral

Diâmetros disponíveis: DN 6 a DN 2000
Pressão nominal: PN 10 a PN 100

• Eléctrodos em Hastelloy, Tântalo, revestidos a platina/ouro ou platina/ródio,
• Ligações de flange segundo DIN, ANSI, JIS, AWWA, etc.
• Dimensões em conformidade com a norma ISO 13359,
• Elétrodo de controlo vazio,
• Eléctrodos de terra no mesmo material que os eléctrodos,
• Placas de terra opcionais,
• Proteção opcional IP67 ou IP68.
