Sistema de monitorização contínua das emissões - CEMS

O CEMS (Sistema de Monitorização Contínua de Emissões) é utilizado para medir em tempo real as emissões de gases poluentes de uma caldeira industrial, central de cogeração, central eléctrica ou central térmica. O CEMS pode ser utilizado para monitorizar e controlar o cumprimento da regulamentação ambiental, monitorizar o desempenho da instalação e fornecer dados para o planeamento da manutenção.

CEMS sistema de análise contínua de gases de emissão

Características do sistema de análise contínua das emissões

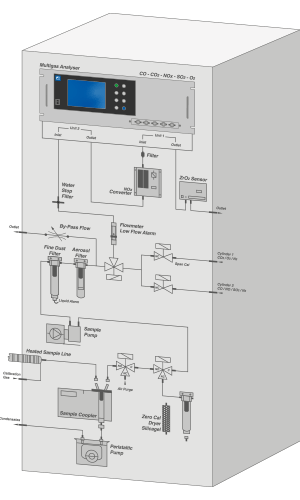

Princípio do compartimento de análise de gases

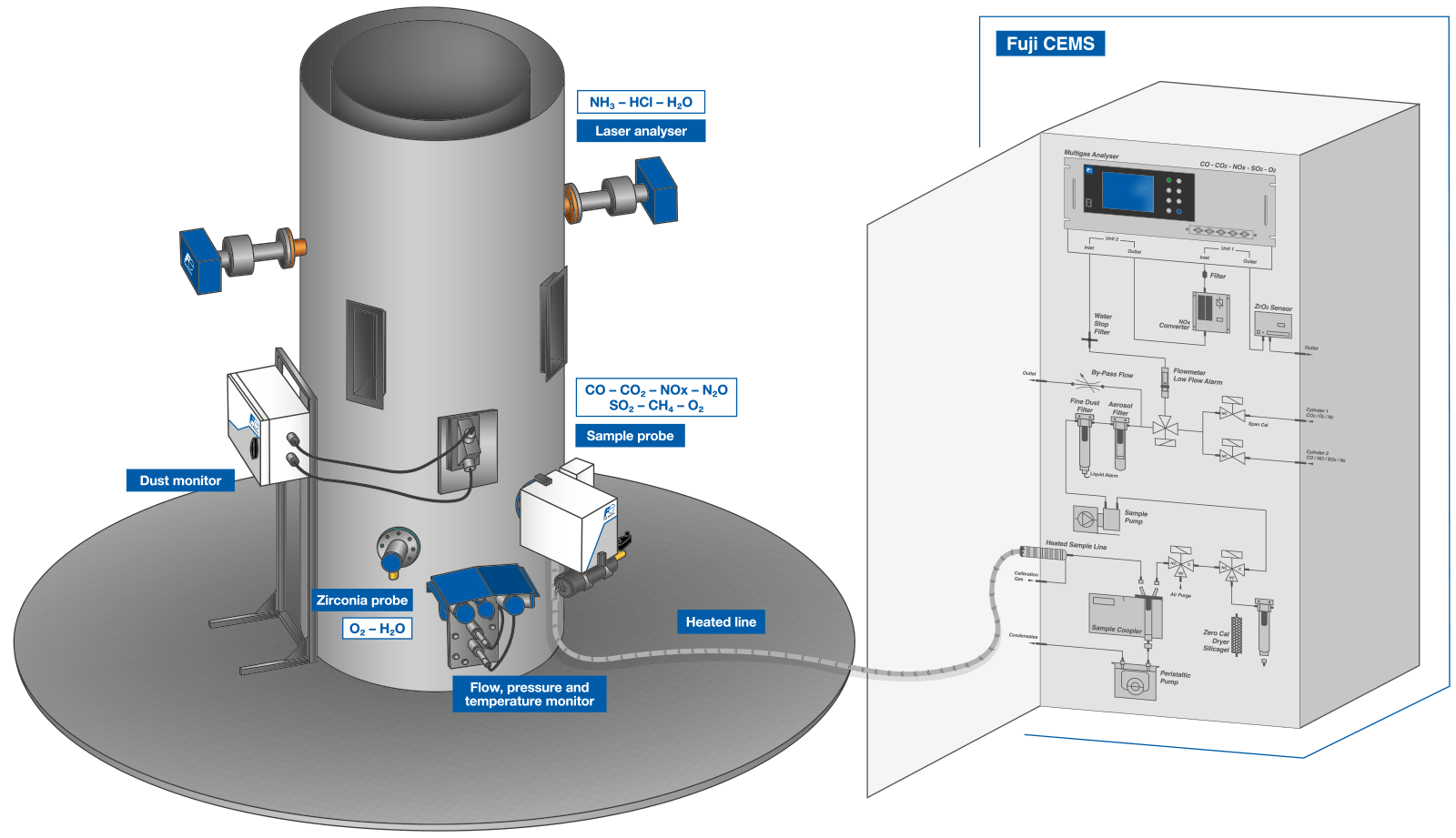

Diagrama do sistema de análise contínua de emissões CEMS

Características gerais dos CEMS

Componentes mensuráveis

O sistema de análise de emissões contínuas pode medir uma multiplicidade de componentes, incluindo CO, CO₂, NOx, N₂O, SO₂, NH₃, HCl, CH₄, O₂, H₂O, para além da pressão, temperatura, caudal/velocidade e teor de poeiras.

Princípios de medição inovadores

Os princípios de medição variam consoante os componentes. Para CO, CO₂, NOx, N₂O, SO₂, CH₄, é utilizado o infravermelho não dispersivo (NDIR). O O₂ é medido utilizando tecnologia de zircónio, paramagnética ou eletroquímica, enquanto o NH₃, HCl, H₂O são medidos por laser. As poeiras são quantificadas por dispersão ótica LED.
A medição do caudal é efectuada por Microventuri, mas podem ser utilizados outros métodos como opção. A pressão é medida por um sensor capacitivo, e a medição da temperatura é efectuada por uma sonda PT100.

Rapidez e fiabilidade

O tempo de resposta é impressionante, com menos de 200 segundos para as tecnologias NDIR e menos de 5 segundos para o laser. Isto garante uma rápida deteção de alterações na atmosfera.

Interface de utilizador intuitiva

Equipado com um ecrã tátil de 10″, o sistema utiliza o módulo de software Fuji CEMS Manager v7, proporcionando uma interface de utilizador intuitiva para monitorizar e gerir os dados.

Conectividade avançada e opções alargadas

O sistema tem conetividade Modbus® TCP/IP padrão, com opções como 4-20 mA, Profibus, Modbus® RTU, Internet/GSM (FBOX). As saídas e entradas de contacto permitem uma ampla personalização de alarmes e funções.

Funcionalidades avançadas

As opções incluem calibração automática, blowback automático e QAL3 automático em combinação com o módulo de software Fuji ACE DataQAL3. O sistema também pode efetuar uma amostragem múltipla de até 8 pilhas, oferecendo uma flexibilidade notável.

Sistema de amostragem completo

O sistema de amostragem inclui uma sonda de amostragem, linha aquecida, filtros, refrigeradores e bombas adaptados à aplicação do cliente, garantindo medições precisas e fiáveis numa variedade de condições.

Gás de calibração

Os gases de calibração, fornecidos localmente, são cuidadosamente seleccionados. A calibração do zero utiliza azoto limpo e seco ou ar, enquanto a calibração do intervalo envolve uma mistura de 90% de cada componente medido em N₂. Para o óxido de zircónio, são utilizadas misturas específicas de O₂ em N₂.

Fonte de alimentação multifunções

O CEMS da Fuji é compatível com fontes de alimentação de 100, 110, 115, 200 ou 230 Vac, 50/60 Hz, garantindo a adaptabilidade a diferentes configurações eléctricas.

Fiabilidade e conformidade facilitadas

Com dimensões adequadas para instalação no interior, o armário do sistema mede 600 (L) x 800 (P) x 1800 (A). O sistema de amostragem completo, incluindo sondas de amostragem, linhas aquecidas, filtros, refrigeradores e bombas, garante uma fiabilidade e conformidade consistentes.

Desempenho específico dos CEMS

Tecnologia avançada para medições precisas

O CEMS da Fuji Electric funciona com dois modelos de analisadores: o analisador de gases ZRE com NDIR de feixe simples e o analisador de gases ZKJ com NDIR de feixe duplo. Estes dois analisadores de gases cobrem uma vasta gama de gases e parâmetros.

As escalas de medição do analisador de gases ZRE incluem :

• NOx (Óxidos de azoto): De 0 a 200 / 0 a 5000 ppm.
• SO₂ (Dióxido de enxofre): De 0 a 200 / 0 a 5000 ppm.
• CO (Monóxido de carbono): De 0 a 200 / 0 a 5000 ppm.
• CH₄ (Metano): De 0 a 500 / 0 a 5000 ppm.
• CO₂ (Dióxido de carbono): De 0 a 10 ... 20%.

O analisador ZKJ tem uma gama de escalas de medição:

• NOx (Óxidos de azoto): De 0 a 50/ 0 a 5000 ppm.
• SO₂ (Dióxido de enxofre): De 0 a 50/ 0 a 5000 ppm.
• CO (Monóxido de carbono): De 0 a 50/ 0 a 5000 ppm.
• CH₄ (Metano): De 0 a 200/ 0 a 5000 ppm.
• N₂O (Óxido nitroso): De 0 a 100/ 0 a 5000 pm.
• CO₂ (Dióxido de carbono): De 0 a 10 ... 20%.

Para as outras escalas de medição, ambos os analisadores oferecem o mesmo desempenho:

• NH₃ (Amoníaco): 0 - 15 / 0 - 5000 ppm
• Poeiras: 0 - 10 / 0 - 1000 mg/Nm³.
• Pressão: 800 - 1200 mbar
• O₂ (Oxigénio): 0 - 10 ... 25
• HCl (cloreto de hidrogénio): 0 - 10 / 0 - 5000 ppm
• Velocidade: 3 - 30 m/s (outras especificações opcionais)
• Temperatura: 0 - 300 °C

Desempenho excecional e precisão garantida

A repetibilidade excecional é mantida a ≤ ± 0,5% FS para NDIR e ZrO2, e ≤ ± 1% FS para o laser.

A linearidade mantém-se consistentemente ≤ ± 1% FS, garantindo medições fiáveis e precisas.

No que diz respeito ao desvio do zero, este depende do analisador escolhido.
Para o analisador ZRE, está limitado a ≤ ± 2% FS por semana para o NDIR, ≤ ± 2% FS por mês (ZrO₂) e ≤ ± 1% FS por semana para o laser.
Para o analisador ZKJ, o desvio da escala mantém-se abaixo de ≤ ± 1 % PE por semana para o NDIR, ≤ ± 2 % PE por mês ZrO₂ e ≤ ± 2 % PE de 6 em 6 meses para o laser.

Fiabilidade e durabilidade

A estabilidade do desempenho é mantida com um desvio de escala de ≤ ± 2% PE por semana (NDIR), de ≤ ± 2% PE por mês (ZrO₂) e de ≤ ± 2% PE de 6 em 6 meses (laser) para ambos os analisadores.
