Les systèmes d’analyse de la composition du biogaz jouent un rôle essentiel dans les industries du traitement des eaux usées (STEP), du traitement des déchets et des incinérateurs, des producteurs de carburants à base de biomasse et de l’agriculture. Ils permettent de surveiller la composition du biogaz comme le méthane, le sulfure d’hydrogène, le dioxyde de carbone ou l’oxygène. Les usines peuvent ainsi garantir la qualité du biogaz produit, assurer la sécurité de la production du biométhane et respecter les normes environnementales.

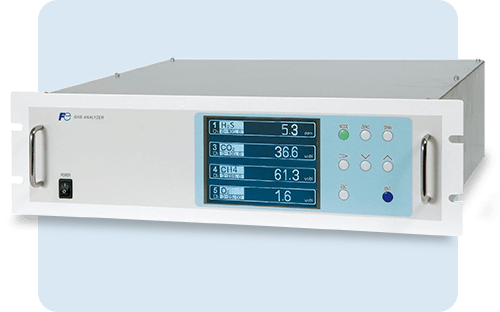

Découvrez l’analyseur en continu composition biogaz
Cet analyseur de gaz est unique sur le marché grâce à sa conception et ses performances :
Appareil compact et robuste
Précision garantie
Mesure en continu y compris du H2S

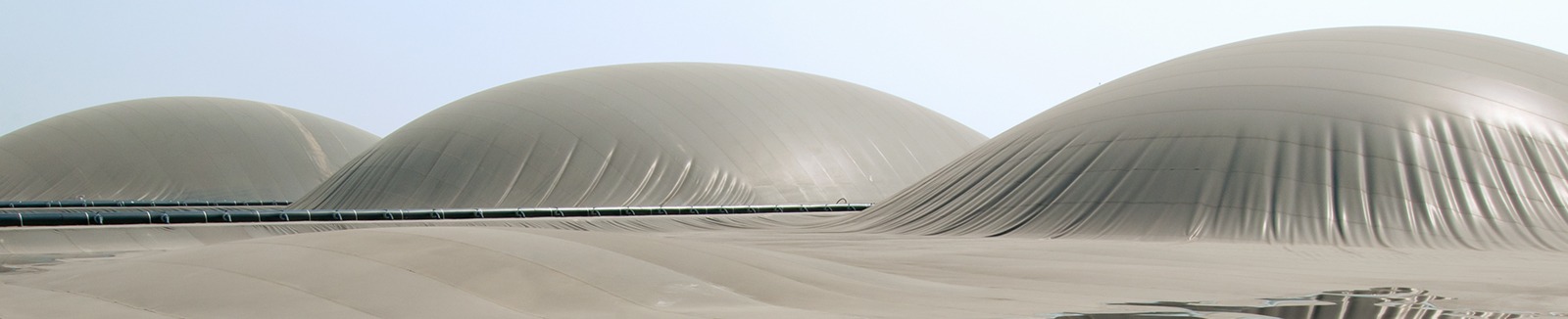

Quelles sont les applications de l’analyseur de biogaz ZPAF ?
Mesures en amont et en aval des traitements du biogaz
Centre d’enfouissement technique et décharge
Centre de stockage de déchets ultimes
Digesteur et fermenteur agricole
Unité de traitement des déchets et incinérateurs
Station d’épuration et de traitement des eaux usées
Usine et site de méthanisation
Cogénération et moteur biogaz
Biomasse
Usine de biocarburants
Quels sont les avantages de l’analyseur de biogaz ZPAF ?
Maintenance simple grâce aux fonctions d’autodiagnostic
Bonne précision et excellente stabilité de la mesure dans le temps
Large écran rétro éclairé
Calibrage automatique de zéro et d’échelle
Liaison numérique protocole Modbus®
Maintenance simple
Liaison numérique
Bonne précision
excellente stabilité
Quelles sont les échelles de mesure de l’analyseur de biogaz ZPAF ?
L’analyseur de biogaz Fuji Electric ZPAF mesure les composants du biogaz sur les échelles présentées ci dessous :
CH4 (Méthane) – Plages de Mesure:
1ère Échelle: 0…20% vol
2e Échelle: 0…100% vol
Principe de Mesure: NDIR simple faisceau
CO2 (Dioxyde de Carbone) – Plages de Mesure:
1ère Échelle: 0…20% vol
2e Échelle: 0…100% vol
Principe de Mesure: NDIR simple faisceau
H2S (Sulfure d’Hydrogène) – Plages de Mesure:
1ère Échelle: 0 … 500 ppm
2e Échelle: 0 … 2000 ppm ou 5000 ppm
Principe de Mesure: Électrolytique à potentiel constant
O2 (Oxygène) – Plages de Mesure:
1ère Échelle: 0 … 10% vol
2e Échelle: 0 … 25% vol
Principe de Mesure: Cellule électrochimique
Principes de Mesure Explorés:
NDIR (Non-Dispersive Infrared) pour CH4 et CO2:
Le principe NDIR simple faisceau repose sur l’absorption spécifique des gaz dans l’infrarouge, permettant des mesures précises dans les plages spécifiées.
Électrolytique à Potentiel Constant pour H2S:
Cette méthode utilise une électrode spéciale qui réagit sélectivement au sulfure d’hydrogène, fournissant une mesure précise avec une longue durée de vie.
Cellule Électrochimique pour O2:
La cellule électrochimique mesure l’oxygène en réagissant avec un électrolyte spécifique, offrant une solution fiable pour les applications nécessitant une détection précise de l’oxygène.
Quelles sont les caractéristiques techniques de l’analyseur de biogaz ZPAF ?
L’analyseur de biogaz Fuji Electric ZPAF présente les caractéristiques techniques et performances métrologiques exceptionnelle qui en font un instrument de mesure et de contrôle indispensable pour les intallations de biogaz.
Précision Exceptionnelle
Répétabilité: ≤ ± 0,5 % PE (Pour H2S : inférieur à ± 2,0 % PE)
Linéarité: ≤ ± 1,0 % PE (Pour H2S : inférieur à ± 2,0 % PE)
Dérive du Zéro: ≤ ± 2 % PE par semaine
Dérive d’Échelle: ≤ ± 2 % PE par semaine (Pour H2S : ≤ ± 2,5 % PE par semaine ou ≤ ± 5 % PE par jour)
Ces spécifications témoignent de la stabilité et de la précision de l’analyseur, assurant des mesures fiables même dans des conditions changeantes.
Temps de Réponse Rapide
Temps de Réponse (pour 90%): 10-30 s (Pour H2S : 180 s)
La rapidité de réponse de l’analyseur garantit une détection quasi-instantanée des changements dans la composition des gaz, ce qui est crucial pour des applications sensibles.
Connectivité et Contrôle Étendus
Sorties Analogiques: 4-20 mAcc ou 0-1 Vcc
Entrées Contacts: 12-24 Vcc, inférieur à 9 points
Sorties Contacts: SPDT, inférieur à 15 points
Communication (Option): RS-485 (Modbus®)
Cette variété d’options d’entrées/sorties et de communication offre une intégration aisée avec d’autres systèmes et permet un contrôle précis selon les besoins spécifiques.
Convivialité et Visualisation
Affichage: LCD Rétroéclairé
L’affichage clair et rétroéclairé fournit des informations en temps réel, facilitant la lecture des données, même dans des conditions d’éclairage défavorables.
Alimentation et Dimensions
Tension d’Alimentation: 100-240 Vca, 50/60 Hz
Dimensions et Poids: 483 (L) x 133 (H) x 382 (P) mm, env. 9 kg
L’alimentation polyvalente et le design compact facilitent l’intégration de l’analyseur dans divers environnements, tout en offrant une facilité d’utilisation et de maintenance.
Comment fonctionne un analyseur de biogaz ?
Pour mesurer la composition du biogaz, un analyseur de biogaz utilise différentes méthodes analytiques selon le composant à analyser.

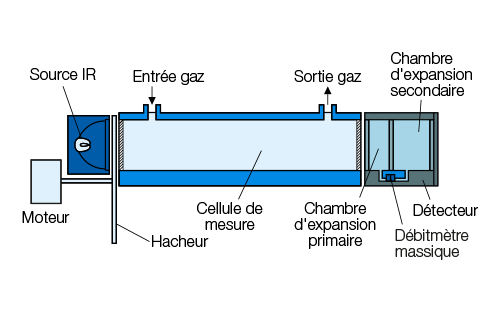

Comment mesurer le méthane (CH4) et le dioxyde de carbone (CO2) dans le biogaz ?
Le CO2 et le CH4 sont mesurés grâce à la technologie d’absorption infrarouge non dispersif (NDIR).
Le principe de mesure d’un analyseur de gaz infrarouge (NDIR) est présenté sur la page dédiée aux analyseurs multigaz infrarouge Fuji Electric.
Comment mesurer l’oxygène (O2) dans le biogaz ?
L’O2 est mesuré par la méthode électrochimique.

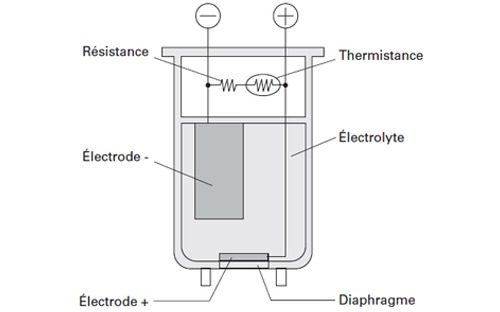

Le principe de mesure de la cellule O2 électrochimique est le suivant :
Deux électrodes sont enfermées dans la cellule remplie d’électrolyte. Lorsque le biogaz pénètre dans la cellule, une réaction chimique se produit, générant un flux d’électrons et donc un courant électrique, proportionnel à la quantité d’oxygène présente dans le biogaz.
Comment mesurer en continu le sulfure d’hydrogène (H2S) dans le biogaz ?

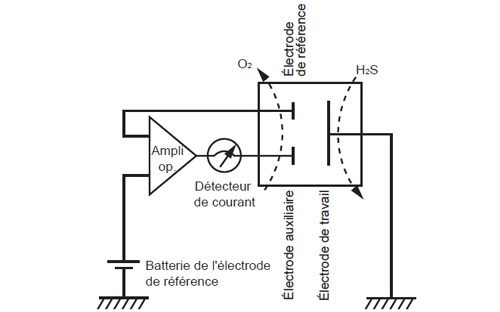

Le H2S est mesuré par la méthode électrolytique à potentiel constant.
Deux réactions chimiques sont nécessaires pour cette méthode.
Lors de son passage dans la cellule, au niveau de l’électrode de travail, le H2S à mesurer réagit avec l’humidité (H2O) également présente.
Réaction à l’électrode de travail
H2S + 4H2O –> H2SO4 + 8H+ + 8e–
En parallèle et au niveau de l’électrode auxiliaire, une seconde réaction se produit entre l’oxygène (O2) également présent et les ions hydrogène (H+) générés par la première réaction.
Le flux d’électrons varie proportionnellement à la quantité de H2S présent dans la cellule.
Pour que les 2 réactions aient lieu, il est donc nécessaire que la cellule contienne non seulement le H2S à mesurer, mais également un minimum d’oxygène et d’humidité.

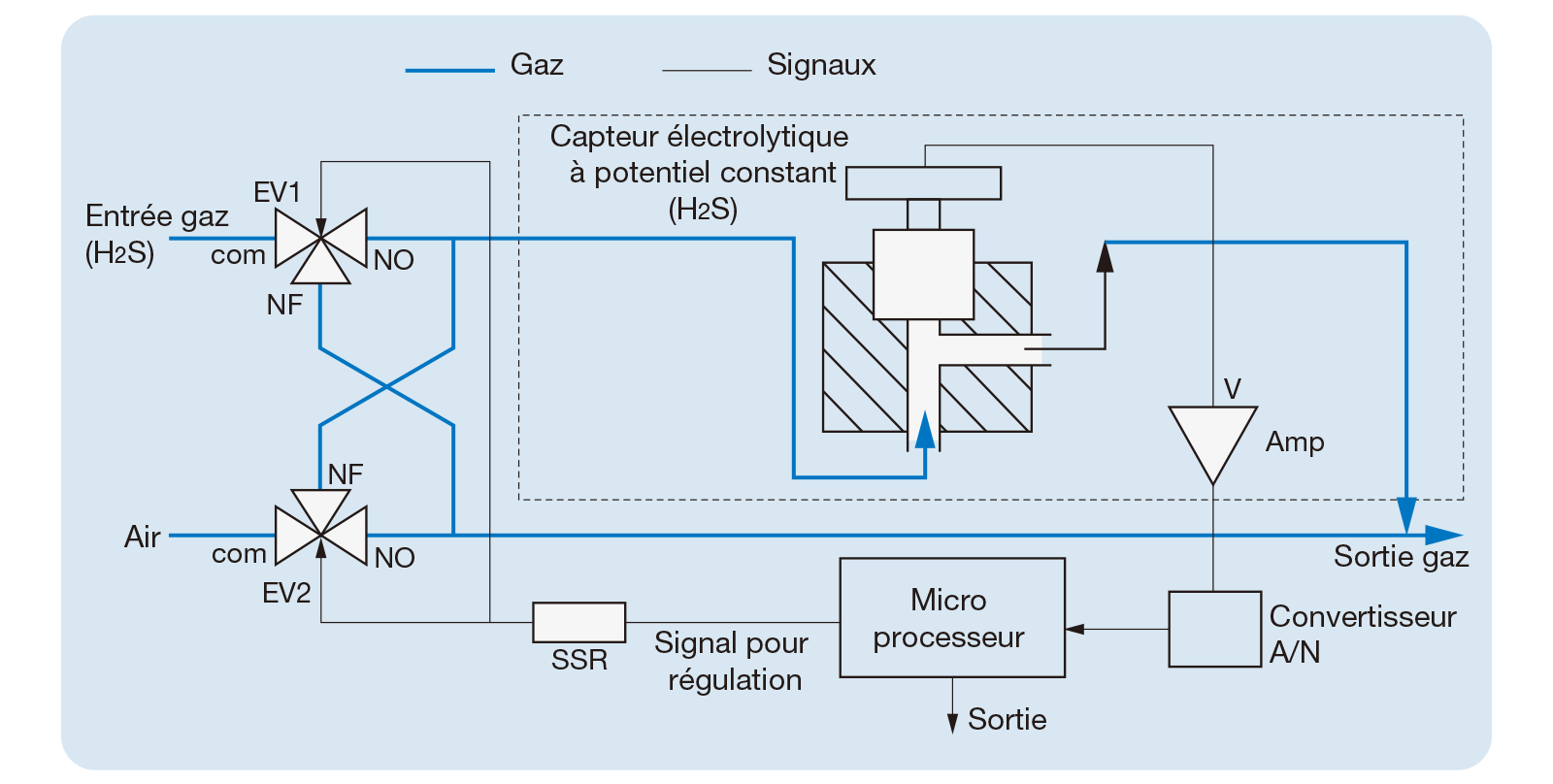

L’analyseur Fuji Electric ZPAF mesure le H2S en continu car il est équipé d’un système de régénération automatique de la cellule de mesure H2S.
Compte tenu du fait que la cellule de mesure de H2S emploie la méthode électrolytique à potentiel constant, il est impératif d’inclure de l’oxygène et de l’humidité dans le gaz à analyser. Grâce à ce système de régénération automatique, de l’air ambiant est apporté au capteur à intervalles réguliers afin de permettre l’analyse du biogaz souvent exempt d’oxygène et asséché avant d’être analysé.

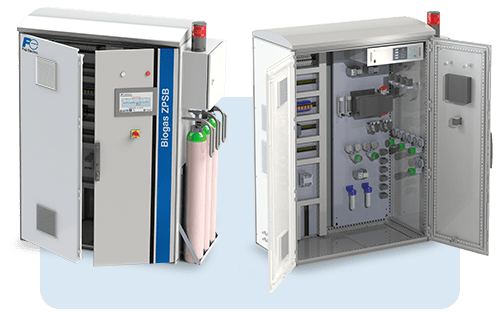

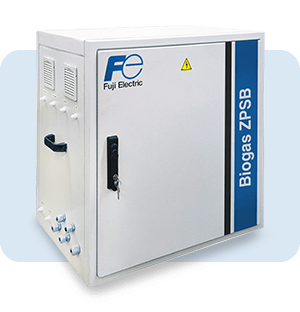

Système d’analyse de la composition et de la qualité du biogaz en environnement industriel : système ZPSB
Grande stabilité, précision de la mesure du biogaz et maintenance aisée dans un design compact.
Fuji Electric participe à préserver notre environnement, développer les énergies renouvelables et à économiser l’énergie.
Mesure précise en continu de la composition du biogaz. Jusqu’à 4 composants dont H₂S mesurés en continu et simultanément.

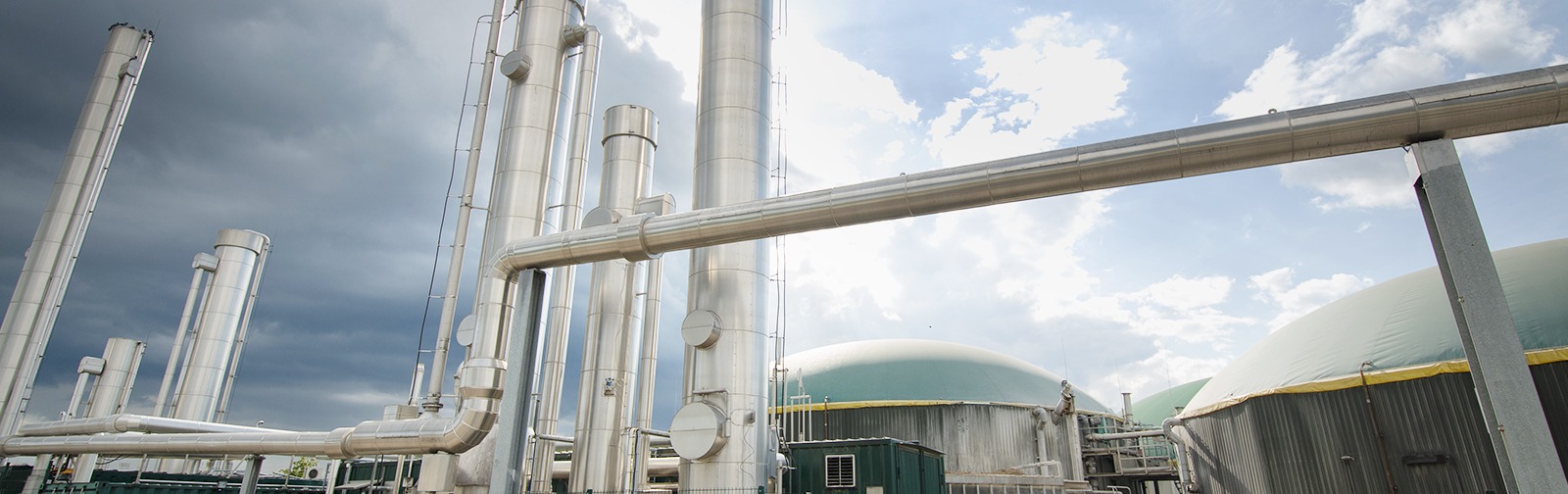

Quelles sont les applications des systèmes d’analyse du biogaz ?
Les sites de production et de traitement du biogaz présentent des contraintes environnementales en termes de corrosivité et de toxicité (présence de H2S), d’explosibilité (présence de CH4), mais également de potentiellement fortes contraintes thermiques et présences de poussières.
Le système d’analyse de biogaz Fuji Electric ZPSB a été conçu pour mesurer la composition du biogaz sur les sites industriels tels que les décharges de déchets non dangereux (ISDND), les stations d’épurations et les sites de méthanisation avec digesteurs et fermenteurs.
Ces applications incluent :
Mesures en amont et en aval des traitements du biogaz
Centre d’enfouissement technique et décharge
Centre de stockage de déchets ultimes
Digesteur et fermenteur agricole
Unité de traitement des déchets et incinérateurs
Station d’épuration et de traitement des eaux usées
Usine et site de méthanisation
Cogénération et moteur biogaz
Biomasse
Usine de biocarburants
Quels sont les avantages du système d’analyse du biogaz Fuji Electric ?
Maintenance réduite, faible coût d’exploitation et haute fiabilité
Bancs optiques Fuji Electric éprouvés pour mesurer avec fiabilité les gaz CH₄ et CO₂ grâce à la méthode NDIR dans un environnement industriel
Protection spécifique des éléments optiques afin de résister au gaz H₂S et à d’autres composants agressifs
Technologie Fuji Electric Sample Switching pour une grande longévité de la cellule H₂S, sans dilution
Étalonnage automatique (en option)
Précision de la mesure de la composition du biogaz
Excellentes performances éprouvées des analyseurs de gaz Fuji Electric
Analyseur de biogaz ZPAF utilisant la dernière technologie NDIR
Réduction optimale des interférences croisées
Compacité du système de mesure du biogaz
Mesure simultanée et en continu de CH₄, CO₂, O₂ et H₂S
Armoire ou coffret mural en fonction des options sélectionnées
Installation et mise en service simples et rapides
Flexibilité
Solutions flexibles qui s’adaptent aux spécificités du site
Coffret métallique ou polyester pour une installation en extérieur
Système d’échantillonnage industriel et spécifique au biogaz (forte humidité, poussières et corrosion) adapté à chaque application
Ligne d’échantillonnage chauffée ATEX (en option)
Deux étendues de mesure par composant
Système d’échantillonnage multipoint avec interface IHM Fuji Electric tactile (en option)
Options de sécurité
Solutions flexibles qui s’adaptent aux spécificités du site
Détection de LIE, alarme par verrine lumineuse et coupures alimentations électrique et biogaz
Pare-flamme en entrée biogaz
Flyer
Augmentez la valeur de votre biogaz et biométhane
Téléchargez le flyer et découvrez tous les avantages du système d’analyse du biogaz Fuji Electric !
Quelles sont les caractéristiques techniques du système d’analyse du biogaz Fuji Electric ZPSB ?
Le système d’analyse de biogaz ZPSB intègre l’analyseur biogaz ZPAF. Il présente les caractéristiques techniques suivantes :
Composants Mesurés et Technologies Appliquées
Composants Mesurés: CH4, CO2, O2, H2S
Technologies:
CH4 / CO2: NDIR (Non-Dispersive Infrared)
O2: Capteur à cellule électrochimique
H2S: Capteur électrolytique à potentiel constant
Ces technologies de pointe assurent une précision et une fiabilité exceptionnelles dans la mesure de ces composants critiques.
Étendues de Mesure et Alimentation
Étendues de Mesure:
CH4 / CO: 0 – 20 %vol / 0 – 100 %vol
O2: 0 – 10 %vol / 0 – 25 %vol
H2S: 0 – 500 ppm / 0 – 2000 ppm ou 0 – 5000 ppm
Alimentation: 100 à 240 Vca, 50/60 Hz
Ces étendues étendues de mesure couvrent une variété d’applications, tandis que l’alimentation polyvalente facilite l’intégration dans divers environnements électriques.
Performances Exceptionnelles
Temps de Réponse:
CH4 / CO2 / O2: ≤30 s
H2S (0 – 2000 ppm): ≤180 s
H2S (0 – 5000 ppm): ≤300 s
Répétabilité:
CH4 / CO2 / O2: ≤ ± 0,5 % PE
H2S: ≤ ±2 % PE
Linéarité:
CH4 / CO2 / O2: ≤ ± 1 % PE
H2S: ≤ ± 2 % PE
Ces performances témoignent de la rapidité et de la précision de l’analyseur, garantissant une surveillance en temps réel fiable.
Connectivité et Affichage Intuitif
Sorties Analogiques: 4 – 20 mA (une sortie analogique par composant)
Communication:
En standard: RS485 Modbus® RTU
En option: Ethernet Modbus®IP (échantillonnage multipoint)
Sorties Numériques:
En standard: Alarme générale par contact sec
Voyant d’alarme générale sur la porte avant du coffret
Une variété de sorties et de moyens de communication assurent une intégration facile avec d’autres systèmes, tandis que l’affichage LCD rétroéclairé offre une visualisation claire des données.
Conditions Environnementales et Systèmes d’Échantillonnage
Température Ambiante: -5 °C à +40 °C
Humidité Ambiante: 90 % HR max.
Échantillonnage du Biogaz:
Tubes en PTFE ou en acier inoxydable
Diamètre interne de 4 à 6 mm
En option: Ligne chauffée ATEX
Ces conditions permettent une utilisation dans divers environnements, tandis que les options d’échantillonnage garantissent une prise de mesure précise.
Système Multipoint (En Option)
Fonctions Avancées:
Interface tactile et automate Fuji
Configuration du nombre de composants mesurés (max. 4)
Configuration du nombre de flux de biogaz analysés (max. 6)
Séquencement des flux automatique ou manuel
Affichage des concentrations pour les 4 composants mesurés
Le système multipoint offre une flexibilité accrue pour des applications complexes, avec des fonctionnalités avancées de configuration et de surveillance.

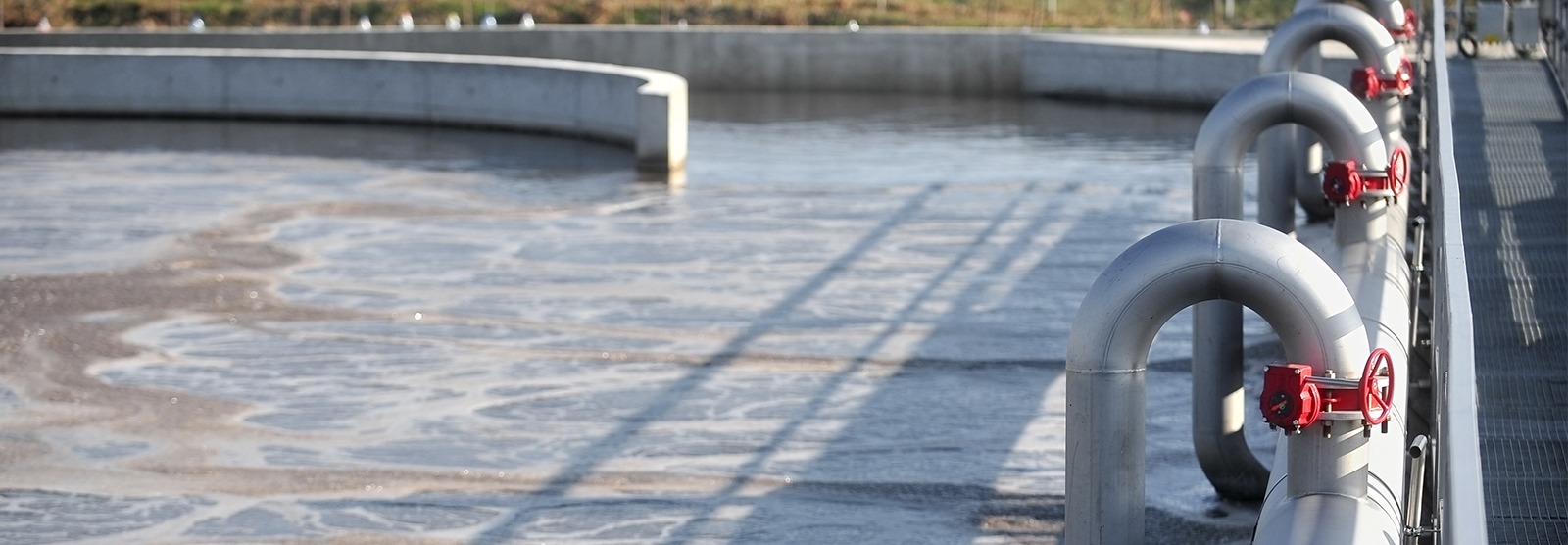

Profitez de l’expertise et des services Fuji Electric
