Un analyseur de gaz infrarouge NDIR est un dispositif utilisé pour mesurer la concentration de certains gaz. Grâce à la technologie NDIR (Non-Dispersive Infrared), cet analyseur détecte les gaz par absorption sélective de la lumière infrarouge, permettant ainsi un contrôle précis, essentiel dans la surveillance en continu des émissions polluantes et le contrôle des process industriels.
Analyseur extractif de gaz infrarouge NDIR
Leur certification QAL1 vous garantit des performances élevées et une conformité réglementaire et normative. Fiable et précis, leur qualité de conception permet de garantir un fonctionnement 24/24 dans des environnements difficiles tels que les fumées des cheminées industrielles.
Leur robustesse permet de réduire les coûts de maintenance et d’augmenter la disponibilité des chaudières et des équipements.
La mesure extractive consiste à prélever, dans la cheminée ou la conduite de gaz, un flux gazeux via une sonde de prélèvement, et à l’acheminer vers l’analyseur de gaz.
Le gaz est prélevé, traité afin d’assurer des conditions optimales pour l’analyse des gaz.
Mesure de la concentration de gaz de 1 à 5 composants
La gamme d’analyseurs extractifs multigaz Fuji Electric se compose d’analyseurs 5 gaz à infrarouge non dispersifs
Ils permettent une mesure simultanée et continue par extraction de 1 à 5 gaz parmi :
CO, CO2, NOx, SO2, CH4 et N2O par technologie NDIR simple ou double faisceau
O2 par technologie paramagnétique, Zircone ou électrochimique
Caractéristiques des analyseurs extractifs de gaz infrarouge NDIR
Maintenance simple grâce aux fonctions d’autodiagnostic
Bonne précision et excellente stabilité de la mesure dans le temps
Large écran rétro éclairé
Calibrage automatique de zéro et d’échelle
Correction par l’oxygène
Liaison numérique protocole Modbus®
Grande dynamique d’échelle (1 à 20 configurables)
maintenance simple
bonne précision
liaison numérique
calibrage automatique
Principe de détection des analyseurs multigaz infrarouge

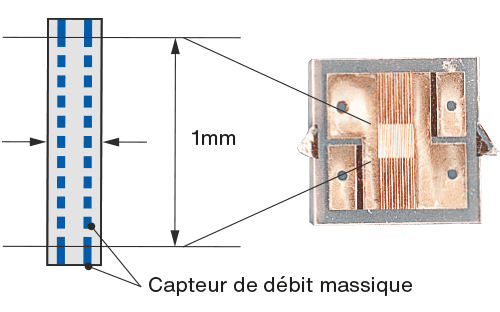

Dans la spectroscopie infrarouge non dispersive, le débitmètre massique détermine la quantité de lumière infrarouge absorbée par la cellule de mesure.
Débitmètre massique :
Il convertit l’absorption de lumière infrarouge en signal électrique.
Excellente résistance aux parasites grâce au capteur à faible impédance.
L’absence de parties mobiles rend l’analyseur particulièrement résistant aux vibrations.
ZKJ – Analyseur de gaz 5 composants – NDIR Double Faisceau
Idéal pour le contrôle des émissions polluantes
Utilise un débitmètre massique de très haute sensibilité comme détecteur de gaz
Mesure simultanée et continue de 5 gaz
CO2 – CO – CH4 – NOx – SO2 – O2– NO – N2O
Caractéristiques

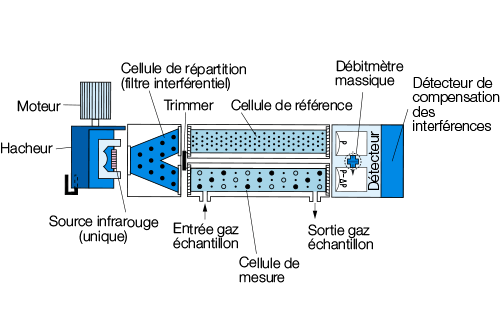

La cellule de référence du principe à double faisceau offre d’excellentes performances
Échelles basses à partir de 0-20 ppm
Excellente stabilité du point zéro : ± 1% PE par semaine
Les détecteurs d’interférence intégrés permettent de réduire les interférences croisées de manière optimale
Interface claire et intuitive avec fonctionnalités de diagnostic et d’étalonnage avancées
Spécifications
Répétabilité Exceptionnelle Une répétabilité exceptionnelle est assurée avec une précision allant jusqu’à ± 0,5% de la Pleine Échelle (PE). Pour les étendues inférieures à 50 ppm, la répétabilité reste remarquable avec une précision de ± 1 % PE.
Linéarité Précise L’analyseur infrarouge maintient une linéarité précise avec une tolérance maximale de ± 1% PE, assurant ainsi une corrélation constante entre la concentration mesurée et la valeur réelle.
Stabilité du Zéro La dérive du zéro est minimisée avec une variation maximale de ± 1 % PE par semaine. Même pour les étendues inférieures à 50-200 ppm, la stabilité du zéro reste remarquable avec une dérive de seulement ± 2 % PE.
Stabilité de l’Échelle La dérive d’échelle est également maîtrisée, avec une variation maximale de ± 2% PE par semaine, assurant une cohérence constante des mesures.
Temps de Réponse Rapide L’analyseur de gaz affiche une réactivité élevée avec un temps de réponse rapide de ≤ 60 secondes pour atteindre 90% de la concentration mesurée.
Sorties et Entrées Polyvalentes Sorties Analogiques: Les sorties 4-20 mAcc ou 0-1 Vcc, jusqu’à 12 points, offrent une flexibilité maximale dans la connectivité. Entrées Contacts: Les entrées de contact sec permettent un contrôle à distance, y compris le changement d’échelle, le démarrage de l’auto-étalonnage, le maintien de la mesure, la remise à zéro de la moyenne, et le démarrage/arrêt de la pompe.
Sorties Contacts Polyvalentes Les sorties de contact SPST-NO et SPDT assurent une communication efficace avec des fonctionnalités telles que la détection d’erreur, l’auto-étalonnage, l’alarme pic de CO, la coupure d’alimentation, etc.
Communication Facilitée En option, la communication RS485 (Modbus®) offre une connectivité réseau pour une intégration aisée avec d’autres systèmes.
Affichage Convivial L’écran LCD rétroéclairé offre une visualisation claire de la valeur instantanée, de la valeur O2 instantanée corrigée, de la valeur O2 moyenne corrigée et de la moyenne O2.
Alimentation Universelle Compatible avec des tensions d’alimentation de 100 à 240 Vca, 50/60 Hz, l’analyseur offre une flexibilité optimale.
Consommation Énergétique Maîtrisée Avec une consommation électrique de 250 VA, l’analyseur assure une utilisation économe en énergie.
Dimensions Compactes Les dimensions de 483 (L) x 177 (H) x 600 (P) mm et un poids d’environ 22 kg garantissent une intégration facile dans divers environnements.
Principe de mesure – Analyseur de gaz NDIR double faisceau
NOx, SO2, CO, CO2, CH4, NO : Méthode par absorption infrarouge non dispersif.
O2 : Méthode paramagnétique ou électrochimique(élément de mesure incorporé à l’analyseur) ou méthode zircone (analyseur externe type ZFK7)
ZRE – Analyseur de gaz 5 composants – NDIR Simple Faisceau
Compact et simple d’utilisation
Excellente stabilité dans le temps
Aucune influence de l’humidité sur la mesure
Calibration automatique, communication et alarmes
Mesure simultanée et continue de la concentration de 5 gaz
CO – CO2 – NO – NOX – SO2 – CH4 – O2
Caractéristiques
Mesure simultanée et en continu d’un à cinq composants
Possibilité pour l’utilisateur de sélectionner deux étendues pour chaque composant et de les modifier librement
Structure interne simple pour une maintenance aisée
Compact et léger : 483 (L) × 133 (H) × 418 (P) mm, 8 kg
Gamme complète de technologies de mesure de l’O2 : électrochimique, paramagnétique ou zircone
Spécifications
Répétabilité Exceptionnelle L’analyseur de gaz infrarouge garantit une répétabilité exceptionnelle, avec une précision allant jusqu’à ± 0,5% de la Pleine Échelle (PE). Cette précision demeure remarquable, même pour des étendues inférieures à 50 ppm, où la répétabilité atteint ± 1% PE.
Linéarité Précise La linéarité de l’analyseur de gaz est maintenue avec une tolérance maximale de ± 1% PE, garantissant une corrélation constante entre la concentration mesurée et la valeur réelle.
Stabilité du Zéro La dérive du zéro est limitée à ± 2% PE par semaine, assurant une stabilité optimale. Pour les étendues de 500 ppm ou moins, l’auto-étalonnage du zéro est activé pour une précision accrue.
Stabilité de l’Échelle La dérive d’échelle est maîtrisée à ± 2% PE par semaine, garantissant une cohérence constante des mesures.
Temps de Réponse Rapide L’analyseur de gaz excelle avec un temps de réponse rapide de ≤ 60 secondes pour atteindre 90% de la concentration mesurée.
Sorties et Entrées Polyvalentes Sorties Analogiques: Les sorties 4-20 mAcc ou 0-1 Vcc, jusqu’à 12 points, offrent une connectivité flexible. Entrées Contacts: Les entrées de contact sec permettent un contrôle à distance, avec des fonctionnalités telles que le changement d’échelle, le démarrage de l’auto-étalonnage, le maintien de la mesure, la remise à zéro de la moyenne, et le démarrage/arrêt de la pompe.
Sorties Contacts Polyvalentes Les sorties de contact SPST-NO et SPDT facilitent une communication efficace, avec des fonctions telles que la détection d’erreur, l’auto-étalonnage, l’alarme pic de CO, la coupure d’alimentation, etc.
Communication Facilitée En option, la communication RS485 (Modbus®) offre une intégration réseau transparente avec d’autres systèmes.
Affichage Convivial L’écran LCD rétroéclairé propose une visualisation claire de la valeur instantanée, de la valeur O2 instantanée corrigée, de la valeur O2 moyenne corrigée, et de la moyenne O2.
Alimentation Universelle Compatible avec des tensions d’alimentation de 100 à 240 Vca, 50/60 Hz, l’analyseur offre une flexibilité optimale.
Consommation Énergétique Maîtrisée Avec une consommation électrique de 100 VA, l’analyseur assure une utilisation économe en énergie.
Dimensions Compactes Avec des dimensions de 483 (L) x 133 (H) x 418 (P) mm et un poids de 8 kg, l’analyseur infrarouge est facile à intégrer dans divers environnements.

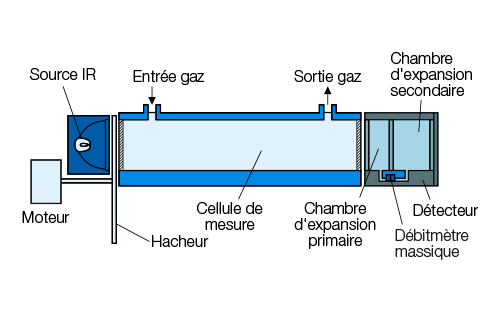

Principe de mesure
La quantité de rayonnement infra rouge absorbée dans la cellule de mesure est détectée avec un micro débitmètre massique.
Le micro débitmètre massique, à faible impédance, a une excellente immunité aux parasites, et le capteur, sans partie mobile, est insensible aux vibrations.
ZPA – Analyseur de gaz 5 composants – NDIR Simple Faisceau
Utilisation optimale en tant qu’unité d’analyse pour la mesure des gaz d’échappement de combustion de déchets provenant des chaudières et des incinérateurs ou des gaz de différents fours industries.
Méthode par absorption infrarouge non-dispersif. Source et faisceau uniques : NO – SO2 – CO2 – CO – CH4
Méthode électrochimique ou paramagnétique (élément de mesure incorporé dans l’analyseur) ou méthode zircone (analyseur externe type ZFK7) : O2
Caractéristiques
Haute sensibilité Equipé avec le nouveau capteur de débit massique
Maintenance aisée Grâce à la simplicité de la méthode de mesure à système de faisceau unique adapté
Compact et léger Dimensions réduites : 133 x 483 x 382mm (HxLxP) ; (montage en rack 19″ ) pour un poids de 11kg.4.
Différentes fonctions optimales disponibles Contrôle de l’auto calibration, la correction de la pression atmosphérique, alarmes pour les hautes et basses concentrations, changement d’échelle à distance, etc.
Utilisation simple Lecture facile et claire des concentrations des 5 gaz en même temps. Messages simples d’état et d’entretien.
Tableau des échelles et des gaz mesurés
Type de modèle
ZRE
ZKJ
ZPA
Visuel
Gaz mesurés
Echelle mini
Echelle maxi
Echelle mini
Echelle maxi
Echelle mini
Echelle maxi
NO
0-200ppm
0-5000ppm
0-50 ppm
0-5000 ppm
0.200 ppm
0 – 5000ppm
SO2
0-200ppm
0-10 vol%
0-50 ppm
0-10 %
0 – 200ppm
0 – 10%
CO2
0-100ppm
0-100 vol%
0-20 ppm
0-100 %
0 – 100ppm
0 – 100%
CO
0-200ppm
0-100 vol%
0-50 ppm
0-100 %
0 – 200ppm
0 – 100%
CH4
0-500ppm
0-100 vol%
0-200 ppm
0-100 %
0 – 500ppm
0 – 100%
N2O
_
_
0-200 ppm
0-2000 ppm
_
_
O2 (électrochimique)
0-10 vol%
0-25 vol%
_
_
0 – 10vol%
0 – 25%
O2 (paramagnétique)
0-10 vol%
0-25 vol%
0-5 vol%
0-25 vol%
0 – 5vol%
0 – 100%
O2 (analyseur externe)
0-5 vol%
0-25 vol%
0-5 vol%
0-25 vol%
0 – 5vol%
0 – 25%
Analyseurs de gaz Fuji Electric : échelles les plus basses certifiées QAL1
ZRE
ZKJ (1)
ZPA
mg/m3
ppm
mg/m3
ppm
mg/m3
ppm
CO
0 – 125
0 – 100
0 – 125
0 – 100
0 – 375
0 – 300
CO2
–
0 – 20 %
0 – 20 %
NO
0 – 268 (2)
0 – 200
0 – 134 (2)
0 – 100
0 – 268 (2)
0 – 200
NOx
–
–
0 – 205 (3)
0 – 100
–
–
SO2
0 – 571
0 – 200
0 – 286
0 – 100
0 – 571
0 – 200
O2 (4)
0 – 25 %
0 – 25 %
0 – 25 %
(1) ZKJ est en cours de certification au TÜV Rheinland. (2) L’unité de la plage de certification des composants NO est le mg / m3 NO. Pour exprimer la valeur en mg / m3 NO2, multipliez par 1,53 (3) L’unité de la plage de certification des composants NOx est le mg / m3 NO2. (4) 0-10% est également certifié comme plage supplémentaire pour l’O2. Les composants CO, NO et SO2 sont également certifiés avec des gammes supplémentaires plus élevées, voir les certificats correspondants.
