L’analyseur d’oxygène zircone in situ, conçu pour les zones ATEX (raffineries, pétrochimie, chaudières), permet de réguler la combustion avec précision.

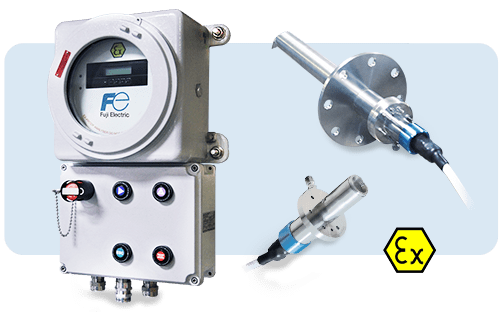

Découvrez les analyseurs d’oxygène zircone in situ ATEX
La mesure de concentration d’oxygène dans les effluents permet de contrôler le rapport air/combustible caractérisant la combustion.
Cela est essentiel pour contrôler l’efficacité et assurer la sécurité du procédé. Ce système d’analyse est conçu pour des applications difficiles en atmosphères explosibles :

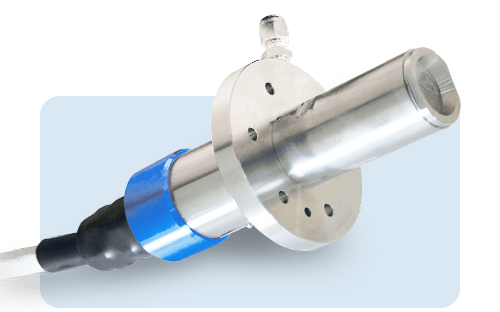

Composants de l’analyseur de gaz O2 Zircone pour atmosphère explosif
1 sonde type ZFKX
1 transmetteur type ZKMX
1 tube de convection
1 boîtier de jonction + câble si la distance Sonde-Transmetteur >2m
Caractéristiques et avantages des analyseurs d’oxygène zircone ATEX
Pare-feu remplaçable sur site
Compact et léger
Réponse rapide (4–7 secondes)
Excellente fiabilité
Électronique déportée et étalonnage à distance
Sonde certifiée ATEX/IECEx Zone1 IIB+H2 T3 Gb
Léger
Rapide
Électronique déportée
Fiable
Spécifications de l’analyseur d’oxygène zircone in situ ATEX
L’analyseur d’oxygène in-situ ATEX Fuji Electric offre une solution avancée et fiable pour la mesure précise du taux d’oxygène dans les mélanges gazeux non combustibles. Conçu pour diverses applications telles que la production de chaleur industrielle en raffinerie, les fours de réacteurs pétrochimiques, et les grandes installations de combustion, cet analyseur répond aux exigences les plus strictes des environnements industriels.
Principe de Fonctionnement et Certification
Le cœur de cet analyseur de gaz repose sur un capteur zircone in-situ, assurant une précision exceptionnelle dans la mesure de l’oxygène. Certifiée selon des normes strictes, la sonde détient la certification II2G Ex d IIB+H2 T3 Gb (Ta : -20 °C à +60 °C) LCIE 13 ATEX 3045X IECEx LCIE 13.0027X et le capteur zircone la certification II2G Ex d IIC T5 Gb (Ta : -20 °C à +55 °C) LCIE 13 ATEX 3066X.
Échelles de Mesure et Pression du Gaz
L’analyseur permet des échelles de mesure flexibles allant de 0 à 2 % jusqu’à 50% vol d’oxygène, toutes configurables par l’utilisateur. De plus, la plage de pression du gaz de mesure varie de -3 à +3 kPa (-306 à +306 mmH2O), offrant une adaptabilité aux conditions spécifiques de chaque application.
Performance et Fiabilité
La répétabilité exceptionnelle de ≤ ± 0,5 % PE et la linéarité de ≤ ± 2 % PE témoignent de la fiabilité constante de l’analyseur. Le temps de réponse rapide, entre 4 et 7 secondes pour atteindre 90 % de la réponse, assure une mesure en temps réel et une réactivité efficace aux changements.
Sorties et Communications Avancées
L’analyseur d’oxygène Fuji offre une variété de sorties et de communications, avec une sortie analogique de 4-20 mAcc ou 0-1 Vcc, ainsi qu’une communication RS-485 utilisant le protocole Modbus®. Les sorties de contacts comprennent 6 points, avec des contacts SPST-NO pour des fonctions telles que l’alarme limite haute/basse, la maintenance en cours, la purge en cours, l’étalonnage en cours, et les défauts de l’analyseur.
Options et Fonctions Avancées
Outre ses performances standard, l’analyseur propose des fonctions avancées en option, telles que l’affichage de l’efficacité de combustion, le décolmatage, l’étalonnage automatique, la vanne de sélection, et le débitmètre, offrant une flexibilité accrue en fonction des besoins spécifiques de chaque application.
Installation et Alimentation
L’installation du contrôleur est simplifiée avec un montage sur panneau, et la longueur de câble entre le contrôleur et le détecteur peut atteindre jusqu’à 50 mètres. L’alimentation peut être fournie en tension de 100-120 Vca ou 200-240 Vca, à une fréquence de 50/60 Hz, assurant une compatibilité mondiale.
Maîtrisez votre combustion en toute sécurité grâce à notre analyseur d’oxygène zircone in situ ATEX !
