Les capteurs de pression absolue sont utilisés dans des applications industrielles où il est essentiel de mesurer une pression absolue sans aucune dépendance vis-à-vis des variations des conditions atmosphériques.

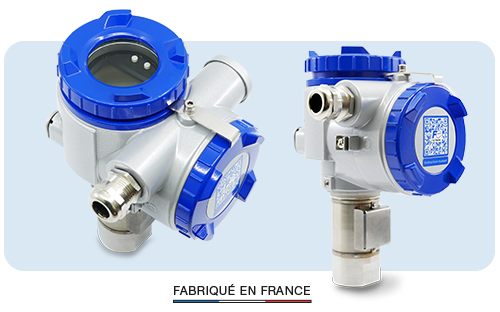

Les modèles de capteur de pression absolue de haute précision FKA et FKH mesurent avec précision une pression absolue et transmettent un signal électrique de sortie proportionnel 4-20 mA. Le transmetteur utilise un capteur au silicium micro-capacitif unique et très fiable, associé à un traitement numérique du signal de pointe pour offrir des performances exceptionnelles en termes de précision et de stabilité.
Résultats de mesure précis, indépendamment des conditions atmosphériques

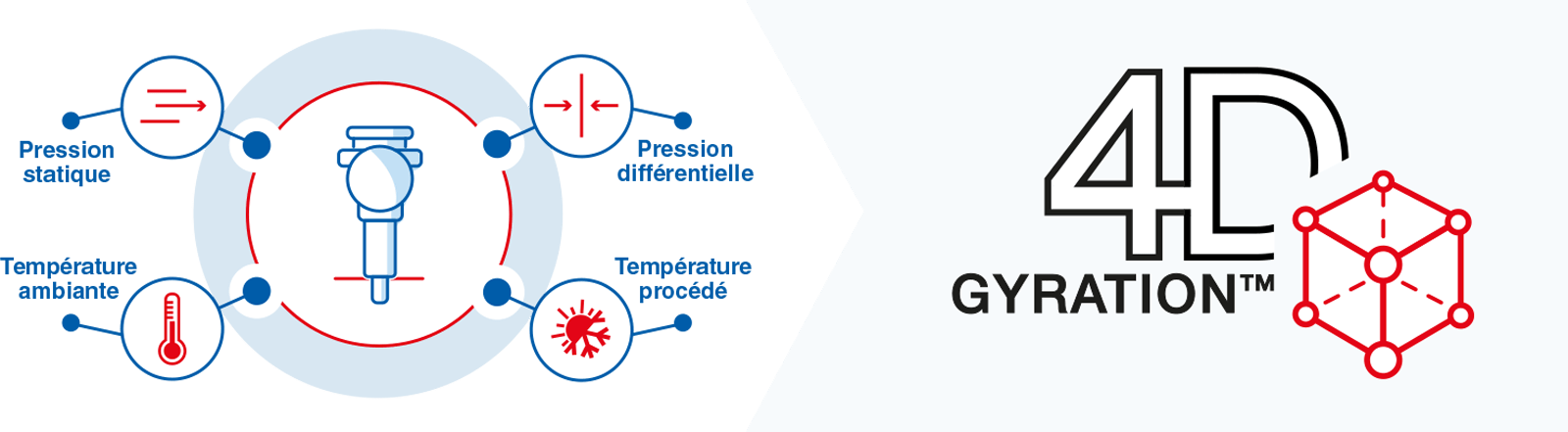

Performance significative du processus grâce à la caractérisation de la GyrationTM 4D
Disponibilité élevée de l’installation grâce à une conception unique de haute fiabilité
Avantages techniques
Haute précision et fiabilité
Conception pour des stocks minimaux
Influence minimale de l’environnement
Protocoles de communication HART
Flexibilité d’application
Sortie programmable et fonction de linéarisation
Stabilité à long terme
Quel est le principe du capteur de pression absolue ?
Les transmetteurs de pression absolue mesurent la pression de process relative à l’air atmosphérique, aux autres gaz, aux vapeurs et aux liquides par rapport au point de référence zéro absolu, c’est-à-dire le vide parfait. Tout capteur de pression effectue des mesures par rapport à une pression de référence. Ces capteurs de pression, fonctionnent en utilisant la pression du vide parfait (zéro absolu) comme référence.
Un vide total correspond à une pression absolue de 0 bar et la pression barométrique moyenne au niveau de la mer est de 1013,25 mbar. En revanche, les sondes qui quantifient la différence entre les pressions du processus et la pression atmosphérique sont appelés capteur de pression relative. Les transmetteurs de pression différentielle, quant à eux, mesurent deux pressions opposées.
Comment fonctionne le capteur de pression absolue ?

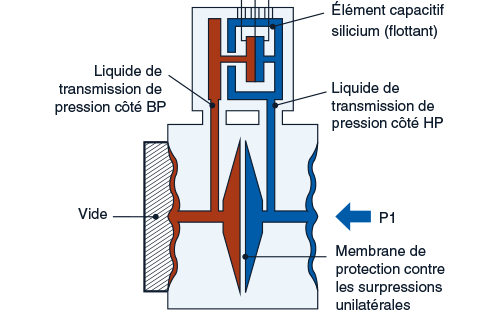

Le capteur de pression industriel FCX intelligent calcule et mesure la pression par le changement de déformation d’un diaphragme métallique.
Le côté basse pression du capteur est soumis à un vide absolu, puis scellé.
Par conséquent, la déformation mesurée du diaphragme n’est pas affectée par la pression externe et sert de point zéro pour l’enveloppe de vide fermée.

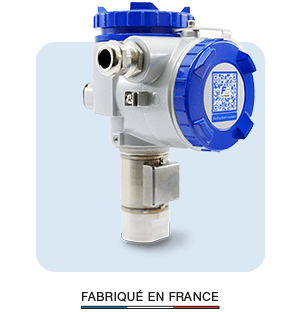

Quels sont les avantages du capteur de pression absolue ?
Comme ces transmetteurs de pression ne sont pas affectés par les variations de la pression atmosphérique, leur mesure est plus précise que les capteurs de pression relative (pour les applications normales). Ils ont également une grande répétabilité et une stabilité à long terme.
GRANDE RÉPÉTABILITÉ
STABILITÉ À LONG TERME
Quels sont les inconvénients du capteur de pression absolue ?
Ces capteurs de pression sont généralement plus chers que les transmetteurs de pression relative. Un autre inconvénient de ce type de capteur est sa capacité de pression maximale beaucoup plus faible que celle des capteurs de pression relative numérique. Ils nécessitent des outils spéciaux pour être calibrés et peuvent souvent prendre plus de temps.

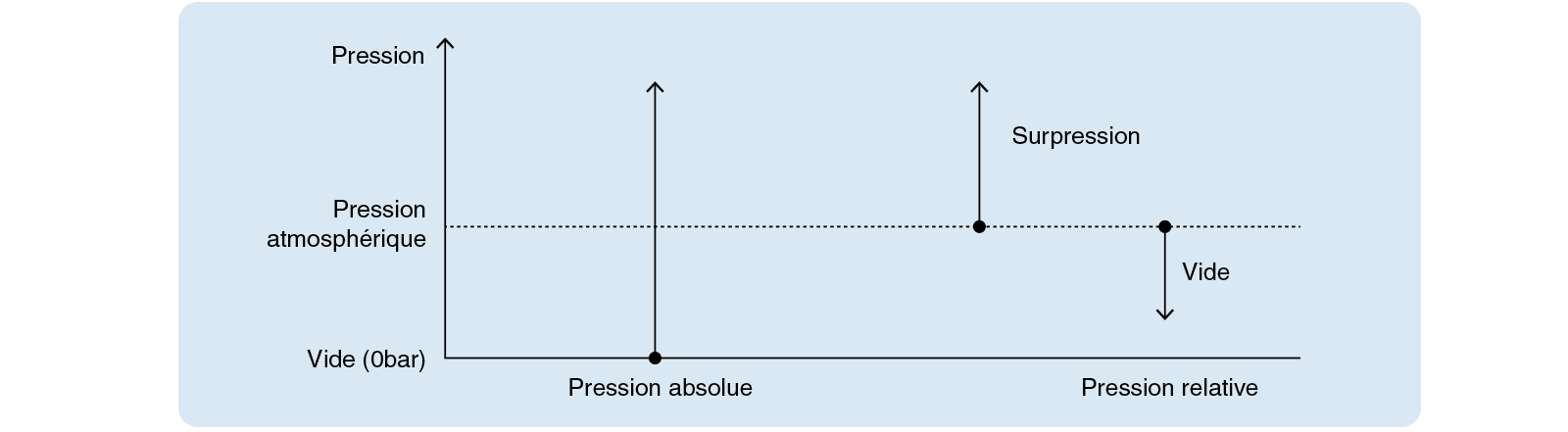

L’unité de mesure de la pression absolue est indiquée par la lettre ‘a’ ou l’abréviation ‘abs’ (c’est-à-dire en bar (abs), en H₂O (abs), en psia ou en kPa (abs)).
Quelles sont les plages de pression des transmetteurs de pression absolue ?
Leur gamme peut aller du vide à plusieurs bars avec une excellente stabilité à long terme.
Les pressions de service maximales qu’ils peuvent mesurer varient.
Dans de nombreux cas, ils peuvent mesurer une pression aussi élevée que 30 bar (abs) avec une excellente précision et stabilité.
Quels sont les domaines d’application des capteurs de pression absolue ?
En général, ils sont capables de mesurer la pression de tout gaz ou fluide sous pression.
Ces capteurs de pression sont utilisés dans les industries chimiques et pétrochimiques, les industries alimentaires, les industries métallurgiques, les industries pétrolières et gazières et les laboratoires et instituts de recherche.
Pour ces applications industrielles, il est impératif que les mesures soient précises et d’utiliser une pression de vide fixe (zéro absolu) comme référence.
Vos processus sont ainsi exempts de fluctuations de la pression atmosphérique.
Ce type de capteur est le seul dispositif capable de mesurer la pression atmosphérique, il peut donc être utilisé pour évaluer la pression barométrique.
Le calcul de l’altitude basé sur la variation de la pression atmosphérique lors des changements d’altitude est un autre exemple de son utilisation.
mesure du niveau des réservoirs de stockage de faible hauteur
surveillance de la pression des gazoducs
mesure de la pression barométrique

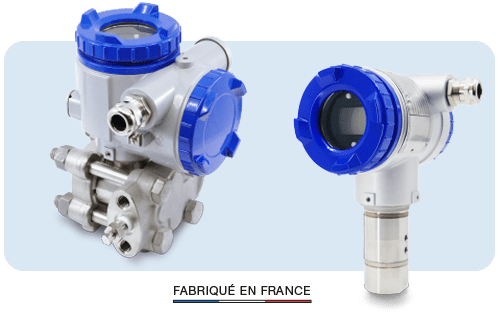

Pourquoi utiliser un transmetteur de pression absolue plutôt qu’un transmetteur de pression relative ?
Les changements de température, de pression et d’humidité affectent tous la pression atmosphérique.
La pression atmosphérique peut fluctuer d’environ 30 mbar en raison des changements météorologiques et d’environ 200 mbar si l’altitude du capteur change.
Par conséquent, pour une même pression mesurée, un manomètre numérique peut fournir une erreur de mesure due aux variations de la pression atmosphérique.
Lors de la mesure de basse pression, cette erreur peut être importante.
Dans ce cas, l’utilisation d’un capteur de pression absolue est recommandée.
Une application typique est la mesure du niveau de liquide d’eau que l’on peut trouver en utilisant un capteur de pression relative dans des réservoirs ouverts (c’est-à-dire non pressurisés).
Des matières premières liquides sont stockées, et le réservoir est librement ventilé au-dessus du liquide, la pression hydrostatique de la colonne de liquide est utilisée pour calculer le volume.
Pour les réservoirs de faible hauteur, les niveaux peuvent fluctuer de manière significative au fil du temps en raison de la pression de l’air ambiant qui influence à la fois les lectures du capteur et la ventilation du réservoir, ce qui entraîne le calcul d’un niveau de liquide incorrect. Il est important de choisir un capteur de pression absolue pour garantir une mesure précise.
Ne soyez plus trébutaires des conditions atmosphérique et optez pour un capteur de pression absolue performant !
