Le capteur de pression analogique transforme la pression mécanique en un signal électrique variable 4-20 mA, proportionnel à la pression mesurée. Communément utilisés dans des applications industrielles, automobiles, et agroalimentaire, ces instruments de mesure permettent de surveiller et de contrôler la pression dans un système. Ces capteurs peuvent être basés sur différentes technologies.
Découvrez les capteurs de pression analogiques compacts
Le capteur de pression est un dispositif essentiel dans de nombreux processus industriels, permettant de mesurer et de contrôler la pression des fluides. Ces capteurs sont indispensables dans des secteurs variés tels que la production d’énergie, le traitement de l’eau et le raffinage de pétrole. Ces instruments de mesure surveillent la pression des gaz et des liquides, et garantissent ainsi la sécurité et l’efficacité des process industriels. Grâce à leur capacité à fournir des mesures de pression précises, les capteurs de pression sont devenus incontournables pour de nombreuses applications industrielles.

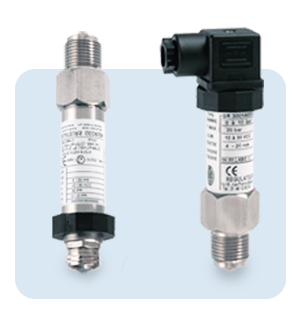

Capteur de pression analogique économique
Capteur de pression économique destiné aux applications industrielles nécessitant des appareils robustes avec une bonne répétabilité et de faible coût pour la mesure de pression.
Capteur de pression relative GR et capteur de pression absolue GA 4-20 mA
Description et caractéristiques techniques
Version : capteur de pression relative (GR) et capteur de pression absolue (GA) Plage de mesure :
Gamme relative (GR) -1 à 250 bar en 29 gammes
Gamme absolue (GA) 0 à 25 bar abs. en 11 gammes Membrane : Acier inoxydable 316L Technologie : couche épaisse en céramique Sortie analogique : signal 4-20 mA – 2 fils Alimentation : 10 à 30 Vcc Boîtier : Acier inoxydable 316L Précision globale: ±1 % de l’étendue de mesure (0,5 % en option) Raccord process : 1/2″GM en standard Agrément pour zone dangereuse : ATEX 2014/34 UE Indice de protection : IP65 et IP67 Applications : Mesure de pression de fluides, liquides et gaz

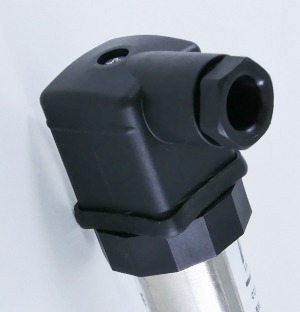

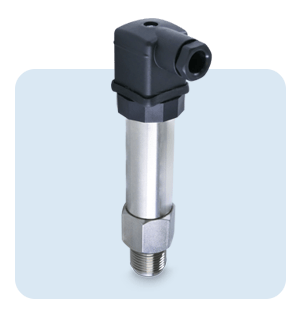

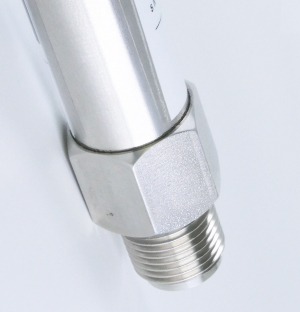

Capteur de pression analogique compact, robuste
Capteur de pression relative (TR-01) ou capteur de pression absolue (TA-01) 4/20mA, 2 fils pour applications industrielles nécessitant des appareils robustes et une bonne répétabilité et stabilité.
Transmetteur de pression relative TR-01 et transmetteur de pression absolue TA-01 4-20 mA
Description et caractéristiques techniques
Version : capteur de pression relative (TR-01) et capteur de pression absolue (TA-01) Plage de mesure : Gamme relative (TR-01) -1 à 400 bar en 30 gammes
Gamme absolue (TA-01) 0 à 25 bar abs. en 13 gammes Technologie : couche épaisse en céramique Sortie analogique : signal 4-20 mA – 2 fils Alimentation : 12 à 28 Vcc Précision globale : ≤ 0,2 % EM (à 25 °C)/
≤ 0,4 % EM (à 25 °C) Raccord process : Acier inoxydable 316L
½” GM en standard Boîtier : Acier inoxydable 316L Agrément pour atmosphère explosive : ATEX 2014/34 UE Indice de protection : IP 65 (sortie connecteur)
IP 66 et IP 68 (sortie câble) Applications : Mesure de pression de fluides, liquides et gaz
Options :
Sécurité Intrinsèque pour utilisation en zone dangereuse.
Dégraissage oxygène
Pression maxi renforcée
Rangeabilité de 50 à 100 % de l’étendue de mesure (EM)

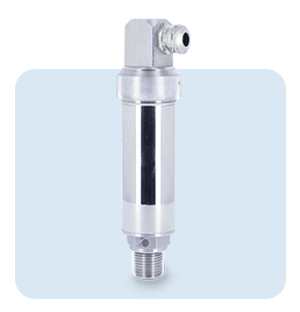

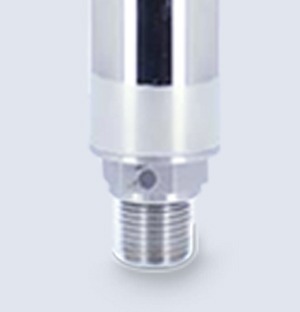

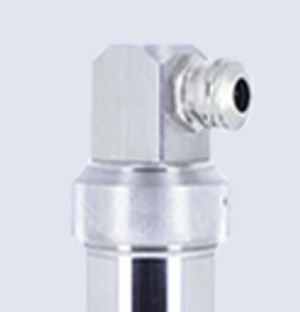

Capteur de pression analogique compact avec connexion électrique renforcée
Capteur de pression relative (TR-02) ou capteur de pression absolue (TA-02) 4/20 mA, 2 fils pour applications industrielles nécessitant des appareils robustes et une étanchéité renforcée au niveau de la connexion électrique.
Capteur de pression relative TR-02 et capteur de pression absolue TA-02 4-20 mA
Description et caractéristiques techniques
Version : capteur de pression relative (TR-02) et capteur de pression absolue (TA-02) Plage de mesure : Gamme relative (TR) -1 à 400 bar en 30 gammes
Gamme absolue (TA) 0 à 25 bar abs. en 13 gammes Technologie : couche épaisse en céramique Sortie analogique : signal 4-20 mA – 2 fils Alimentation : 12 à 28 Vcc Précision globale : ≤ 0,2 % EM (à 25 °C)
≤ 0,4 % EM (à 25 °C) Boîtier : Acier inoxydable 316L Agrément pour atmosphére explosive : ATEX 2014/34 UE Indice de protection : IP 65 (sortie connecteur)
IP 66 et IP 68 (sortie câble) Applications : Mesure de pression de fluides, liquides et gaz
Caractéristiques :
Tête et corps en acier inoxydable 316L (étanchéité renforcée)
Raccordement sur bornier
Serrage du câble par presse-étoupe vertical ou horizontal à ancrage
Options :
Sécurité Intrinsèque pour utilisation en zone dangereuse.
Membrane affleurante hygiénique pour répondre aux exigences de l’industrie agroalimentaire et eau potable.
Dégraissage oxygène
Pression maximum renforcée
Rangeabilité de 50 à 100% de l’étendue de mesure

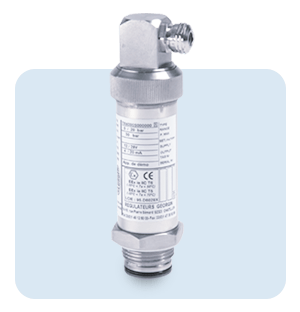

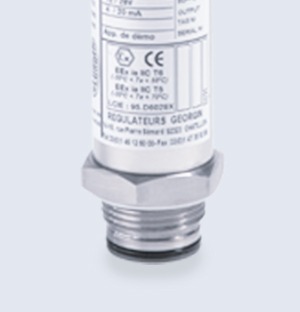

Capteur de pression analogique à membrane affleurante
Le capteur de pression relative (TR-22) ou capteur de pression absolue (TA-22) 4/20 mA, 2 fils, à technologie cellule céramique apparente offre de nombreux avantages : aucune zone de rétention et aucune huile de remplissage.
Capteur de pression relative TR-22 et absolue TA-22 à cellule céramique affleurante.
Description et caractéristiques techniques
Version : capteur de pression relative (TR-22) et capteur de pression absolue (TA-22) Plage de mesure : Gamme relative (TR) -1 à 50 bar en 24 gammes
Gamme absolue (TA) 0 à 50 bar abs. en 15 gammes Raccordement process : G1” M, CLAMP ou SMS Alimentation : 12 à 28 Vcc Technologie : couche épaisse en céramique Sortie analogique : signal 4-20 mA – 2 fils Précision globale : ±0,2 % de l’étendue de mesure Boîtier : Acier inoxydable 316L Agrément pour atmosphère explosive : ATEX 2014/34 UE Indice de protection : IP 66 Température du fluide : -20 à 70 °C Applications : Mesure de pression de fluides, liquides et gaz
Caractéristiques :
Cellule céramique apparente
Sans zone de rétention et sans aucun remplissage
Tête et corps en acier inoxydable 316L (étanchéité renforcée)
Raccordement sur bornier
Serrage du câble par presse-étoupe vertical ou horizontal à ancrage
Options :
Sécurité Intrinsèque pour utilisation en zone dangereuse.
Membrane affleurante hygiénique pour répondre aux exigences de l’industrie agroalimentaire et eau potable.
Dégraissage oxygène
Pression maximum renforcée
Rangeabilité de 50 à 100% de l’EM (étendue de mesure)
Vous cherchez un capteur de pression analogique avec une excellente répétabilité, le tout à un prix optimal ?
Le capteur de pression analogique compact : la solution économique et durable pour une mesure de pression précise.
Découvrez le capteur de pression analogique, un instrument de mesure essentiel offert par Fuji Electric France, conçu pour transformer les défis industriels complexes en solutions simples et fiables. Ce capteur assure une mesure précise de la pression.
Les capteurs de pression analogiques de Fuji Electric vous permettent de surveiller efficacement tout système sous pression, garantissant sécurité et optimisation de vos processus industriels. Qu’il s’agisse de prévenir les surpressions dangereuses ou de maintenir des conditions de sécurité optimales, nos transmetteurs sont la solution.
Contacter Fuji Electric France et posez vos questions à nos experts pour obtenir les informations nécessaires pour choisir votre capteur de pression.
