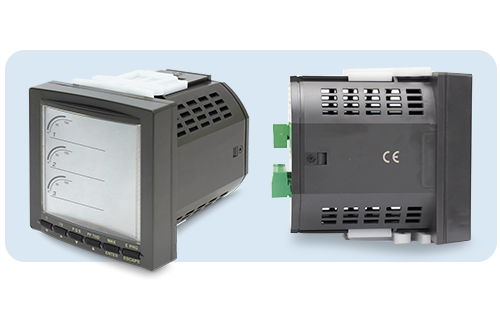

Le compteur d’énergie électrique 53U est un compteur d’énergie active et réactive destiné aux réseaux triphasés et monophasés. Le compteur énergétique 53U est l’appareil de mesure électrique idéal pour la mesure et la gestion d’énergie pour les réseaux électriques en basse tension et en moyenne tension. Ce compteur électriquecommunicant affiche, mesure et transmet les données de production d’énergie ou de consommation d’énergie en kWh avec ses sorties analogiques et numériques vers un système de supervision ou de gestion d’énergie. L’installation du compteur de consommation électrique 53U est simple et s’adapte à toutes vos installations électriques : bâtiment, atelier, machine, borne de recharge électrique, installation photovoltaïque…
Les compteurs d’énergie électrique sont des dispositifs essentiels pour mesurer laconsommation d’électricité des installations et équipements électriques. Une bonne gestion des compteurs peut permettre de réduire les factures d’électricité en assurant une mesure précise basée sur la consommation réelle plutôt que sur des estimations.
Les compteurs communicants, comme le compteur 53U, facilitent la gestion de l’électricité en permettant un relevé automatique et en temps réel des consommations. Cela permet aux entreprises industrielles de mieux comprendre et maîtriser leur consommation d’électricité, contribuant ainsi à une gestion plus efficace de leurs dépenses énergétiques.
Fonctionnement et principes des compteurs d’énergie électrique
Les compteurs d’énergie électrique mesurent de la consommation d’électricité d’un site, d’un batiment, d’un atelier ou d’une machine.
Ces compteurs énergétiques détectent le courant électrique circulant dans un circuit et convertissent cette information en une mesure précise de la consommation d’énergie. Grâce à ces dispositifs, il est possible de surveiller de manière efficace et précise la consommation d’électricité pour optimiser l’utilisation de l’énergie des bâtiments ou des sites industriels.
Les compteurs électriques principaux et les sous-compteurs électriques secondaires peuvent être utilisés pour surveiller l’ensemble des circuits électriques spécifiques de l’entreprise industrielle ou de l’usine.
Compteur d’énergie électrique communicant – 53U
Compteurs d’énergie active et réactive pour la distribution électrique
Réseau Monophasé et triphasé – Raccordement sur transformateurs de courant jusqu’à 20 000 A – Montage sur panneau.
Avantage du compteur énergétique électrique 53U :
Intelligent : logiciels de surveillance et d’exploitation, afficheurs déportés
Communicant : communication RS485 (MODBUS) ou sorties analogiques et impulsions
Raccordement simple et rapide
Large écran rétroéclairé pour une excellente visibilité de la mesure
Lecture directe de la mesure et du comptage électrique
Intelligent
Communicant
Raccordement rapide
Excellente visibilité
Polyvalence et précision des compteurs électriques
Un seul et même modèle peut être utilisé comme compteur électronique monophasé 2 fils et 3 fils, ou comme compteur électronique triphasé/3 fils et 4 fils.
Les utilisateurs peuvent choisir et programmer librement les principales variables telles que tension et courant CA, puissance active et réactive, facteur de puissance, l’écart de fréquence CA, la puissance apparente, l’énergie active et réactive et les distorsions harmoniques jusqu’à la 31e.
Les variables mesurées comprennent également les valeurs maximales, minimales, moyennes, soit 500 types au total. Jusqu’à 1800 modèles de combinaisons d’affichage sont disponibles.

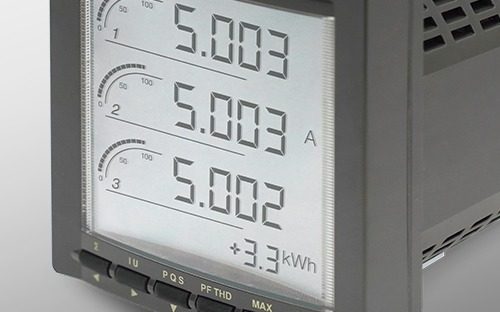

Large écran rétroéclairé
Grâce à son écran LCD avec plusieurs affichages et à ses touches d’accès direct en façade avant, les compteurs d’énergie électrique 53U sont conviviaux à utiliser.
Ils affichent en direct la consommation électrique et l’énergie ainsi qu’un grand nombre de grandeurs électriques telles que l’intensité (I), la tension (U), la puissance active (P), la puissance réactive (Q), la puissance apparente (S) et le facteur de puissance (FP).
Raccordement simple et rapide du compteur de consommation électrique
L’appareil est facile à installer et à mettre en service.
Le compteur électrique 53U est spécialement conçu pour protéger contre les erreurs de phase et de câblage, et dispose d’une fonction de test intégrée. Un câblage approprié assure une mesure précise de la consommation d’électricité.
Le compteur de consommation électrique peut être monté sur un panneau en façade d’armoire ou sur rail DIN pour une installation facile et efficace.

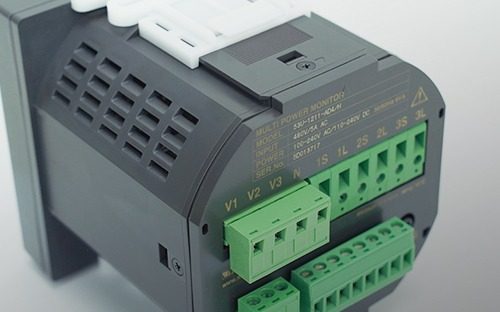

Entrées et sorties configurables
L’impulsion de la sortie à collecteur ouvert peut être utilisée pour la surveillance à distance du comptage de l’énergie ou le déclenchement d’une alarme de limite. Le poids de l’impulsion peut être paramétré.
La sortie de contact peut être simulée pour tester le dispositif connecté.
L’entrée externe à collecteur ouvert est généralement utilisée pour réinitialiser la mémoire de l’index de comptage d’énergie.
Le signal peut également être surveillé sur un système hôte via Modbus, de sorte que l’hôte peut démarrer/arrêter la surveillance en fonction de l’état ON/OFF d’une charge (par exemple, un moteur en marche ou non).
Quatre options de sortie analogique (4-20 mA ou 1-5 V) sont également disponibles en remplacement de l’interface Modbus et de l’interface Di/Do.
Les utilisateurs peuvent choisir et programmer quatre variables parmi les plus importantes, par exemple, 1 VT plus 3 CT, à convertir en sorties analogiques, éliminant ainsi le besoin de quatre transducteurs indépendants à fonction unique.
Caractéristiques techniques du compteur d’énergie électrique 53U
Le compteur énergétique peut être utilisé comme sous-compteur électrique pour des installations spécifiques telles que des bâtiments, des ateliers, des machines. Ce dispositif peut mesurer la production d’énergie, notamment pour les installations photovoltaïques.
Version unique simple phase et 3 phases / 3-fils / 4-fils
Mesure simultanée de courant, tension, puissance active/réactive/apparente, énergie active/réactive, facteur de puissance, fréquence
Entrée 480V AC / 1A ou 5A
Tension au primaire : 50-400 000V
Courant au primaire : 1-20 000A
Tension d’alimentation universelle : 100-240V AC / 110-240V DC
Version haute précision : tension / courant 0,2%, énergie 0,5%
Visualisation des harmoniques par rang et par phase jusqu’au rang 31 et taux de distorsion harmonique
Format 96 x 96 mm
Face avant IP50 – Programmable par les touches en face avant
Rétroéclairage LCD – 4 afficheurs digitaux
Bornier débrochable
Entrée logique
Communication Modbus + sortie collecteur ouvert (alarme ou impulsion)
Sortie analogique en option
Logiciels de configuration de visualisation des mesures du compteur d’énergie électrique
Toutes les variables mesurées peuvent être transmises au PC hôte via la communication RS-485/Modbus RTU. La configuration des compteurs fait partie des missions des gestionnaires de réseau électrique.
Les facteurs de conversion, la configuration du système, les temps d’intervalle sont programmables à l’aide du logiciel PC Configurator Software localement ou à distance. Les valeurs mesurées, les valeurs des compteurs, les données de réglage restent enregistrées en mémoire non volatile à la mise hors tension.
Réglage convivial du compteur d’énergie électrique avec le logiciel PC
Gagnez du temps en utilisant le logiciel gratuit PC Configurator (modèle : PMCFG) pour créer, sauvegarder et télécharger vos propres paramètres.
Chargement/téléchargement, création de configuration, sauvegarde des paramètres
Connexion RS-485 ou RS-232C (câble MCN-CON)
Toutes les variables peuvent être visualisées en même temps
Surveillance et stockage des relevés de consommation électrique sur un ordinateur PC
Le relevé de compteur est une étape essentielle pour vérifier la consommation électrique. Les utilisateurs peuvent faire un relevé manuel ou un relevé à distance sans intervention manuelle grâce au compteur communicant 53U. Ces compteurs transmettent automatiquement les données de consommation, garantissant ainsi des relevés précis et actualisés. Cette automatisation simplifie le processus et assure une transparence totale dans le comptage de l’électricité.
Le logiciel d’enregistrement des données de comptage d’électricité pour ordinateur PC light MSR128LU dédié aux compteurs électriques 53U et L53U est téléchargeable gratuitement sur notre site web.
Vous pouvez raccorder le compteur électrique à votre ordinateur PC Windows avec les interfaces suivantes :
Communication RS-485 (Modbus RTU) via interface de connexion R2K-1
Communication Ethernet (Modbus TCP/IP) via interface de connexion 72EM2-M4
Maximum de 31 appareils connectables.
Choix et sélection d’un compteur énergétique
Le choix d’un compteur d’énergie électrique dépend de plusieurs facteurs, notamment la taille de l’installation, le type de courant électrique et les besoins spécifiques de l’utilisateur. Les compteurs de consommation électrique peuvent être communicants, comme le compteur électrique 53U. Les compteurs communicants offrent des avantages significatifs, tels qu’une lecture précise et fiable des consommations électriques et la possibilité de transmettre les informations à distance.
Lors de la sélection d’un compteur énergétique, assurez-vous de choisir un modèle qui répond à vos besoins spécifiques tout en étant conforme aux normes de sécurité et de réglementation en vigueur. Un bon choix de compteur permet non seulement de mesurer efficacement la consommation d’énergie, mais aussi d’optimiser la gestion énergétique du batiment ou de l’installation électrique.
Optimisez dès à présent votre consommation d’électricité grâce à nos compteurs d’énergie électrique !
