Convertisseur de signaux et conditionneur de signal
Convertisseur de signaux et conditionneur de signal
Le convertisseur de signaux et le conditionneur de signal sont des appareils d’instrumentation industrielle pour le traitement du signal analogique. Ces appareils convertissent les signaux des process industriels en signaux analogiques ou numériques afin d’assurer l’interface avec les équipements d’automatisation industrielle des procédés. Ces conditionneurs assurent les fonctions d’isolation, de conversion, d’amplification, de gestion des alarmes, d’affichage et de régulation.
Découvrez les convertisseur de signaux et conditionnerus de signal
Utilisation des convertisseurs de signaux et conditionneurs de signal
Les conditionneurs de signaux convertissent un signal de terrain provenant de divers capteurs en un signal standard pouvant être traité par des systèmes PLC, DCS ou PC.
Ils sont également utilisés pour :
amplifier un signal afin d’augmenter la capacité d’entraînement de la charge,
isoler un signal dans le but d’éviter les boucles de masse.
Il est possible de sélectionner plus de 75 000 combinaisons d’E/S de signaux de processus, d’entrée d’alimentation et de configuration de montage.
De plus, Fuji Electric offre la plus large gamme de séparateurs de signaux disponibles.

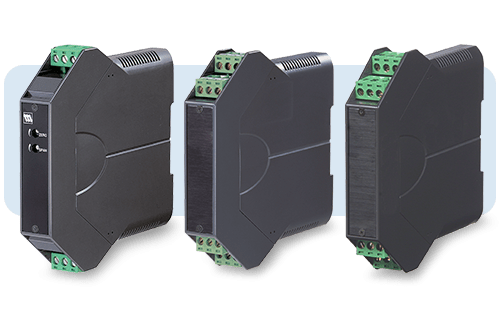

Convertisseur de signaux analogiques Type B3
Caractéristiques
Entrée et échelle réglables par boutons DIP internes avec réglage fin par potentiomètre en face avant
Entrée à définir à la commande : RTD, Tc, mV et V
Large plage d’alimentation 12-45 Vcc
Sortie Isolée
Largeur 18 mm

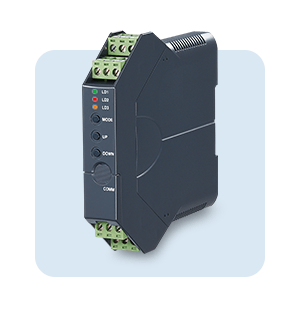

Convertisseur analogique à 2 fils, montage sur rail DIN
Le M3LU est un convertisseur de signaux universel programmable pour montage rail DIN, ne nécessitant pas l’utilisation d’un PC ou d’une micro-console de programmation.
Configuration locale grâce à trois touches en façade et des switchs par cavaliers.
Caractéristiques
Entrées universelles :
Courant (0-20mA) Tension (-10 à +10 Vcc)
Thermocouple (K, E, J, T, B, R, S, C, N, U, L et P)
Sonde à résistance (Pt 100-1000, Ni 100-120, Ni508.4, Ni-Fe 604, Cu 10)
Potentiomètre (0-4000Ω)
Sorties : courant (0-20mA) ou tension (-10 à +10 Vcc),
Technologie 4 fils – Alimentation externe 9-36 Vcc ou 85-264 Vcc 50/60Hz
Isolation E/S : 1500 Vca
Valeur de repli mini/maxi d’échelle en cas de rupture du thermocouple
Entrée fréquence en option,
Câble de configuration USB (COP-US) ou série (MCN-CON) en option
Type de Modèles
Type d’entrée
Type de convertisseur programmable par PC
Fréquence, isolé, 85-264Vac
M3LPA2-M2/A
Fréquence, isolé, 9-36Vdc
M3LPA2-R4/A
Universel, isolé, 85-264Vac
M3LU-M2/A
Universel, isolé, 9-36Vdc
M3LU-R4/A

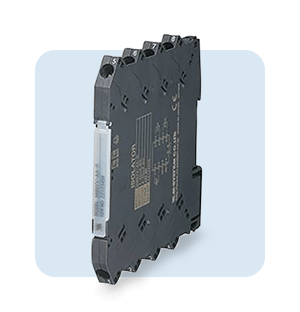

Isolateur Galvanique M6DSN
Les isolateurs galvaniques de la série M6DSN en montage RAIL DIN sont disponibles en une ou deux voies.
Caractéristiques
Design ultra fin : seulement 5,9 mm de largeur
Version 1 voie et 2 voies
Montage RAIL DIN
Précision : ±0.1%
Conformité CE/UL et CUL
Autoalimenté
Entrée 4/20mA
Sortie 4/20mA

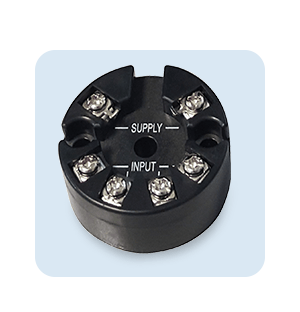

Convertisseur de température type 27U
Les convertisseurs de la série 27U sont des convertisseurs de température pour montage en tête de sonde.
Caractéristiques
Entrées universelles : mV, Thermocouple, RTD et sonde à résistance
Programmable par PC (en HART pour le modèle 27HU)
Table de linéarisation programmable
ATEX / FM IS
SIL 2
Type de Modèles
Type d’entrée
Type de Convertisseurs
Programmable PC
Hart®
RTD, non-isolé
27R-0
RTD, non-isolé, IS
27R-2
RTD, isolé
27RS-0
RTD, isolé, IS
27RS-2
T/C, isolé
27TS-0
T/C, isolé, IS
27TS-2
Universel
27U-0
27HU-0
Universel, IS
27U-2
27HU-2
Potentiomètre
27PM-0
Transformez avec précision les signaux de vos processus en données exploitables grâce à nos instruments conçus pour vous
