Le débitmètre à orifice intégré est un organe déprimogène utilisé pour déterminer le débit et la vitesse d’un fluide (liquide ou gaz) se déplaçant à travers une conduite.
Orifice intégré pour la mesure du débit de liquide et de gaz
Un débitmètre à orifice intégré est un organe déprimogène utilisé pour mesurer le débit d’un fluide. Il mesure le débit volumétrique et la vitesse du liquide ou du gaz lorsqu’il s’écoule dans un tuyau. Il s’agit d’un instrument courant dans le secteur du contrôle des processus industriels. L’ensemble d’orifice d’écoulement intégral se compose d’une plaque d’orifice à l’intérieur de la section de tube en ligne avec le flux d’écoulement principal. Un transmetteur de pression différentielle est directement monté sur l’orifice intégré. Le principal avantage est qu’il élimine le coût d’installation des lignes d’impulsion (tubbing) du capteur de pression jusqu’à l’orifice.

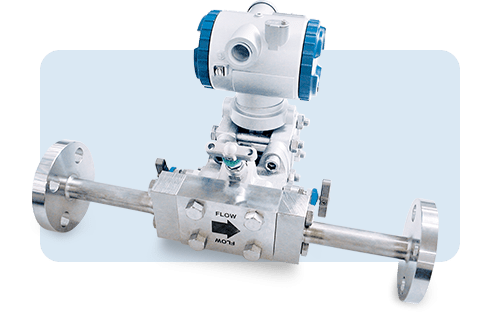

Mesure de faibles débits de liquides ou de gaz
Conçu pour une installation sûre et facile, l’orifice intégré de Fuji Electric mesurera les très faibles débits de liquide ou de gaz dans des tuyaux de petit diamètre.
Il peut être boulonné directement aux transmetteurs FCX DP ou à tout autre capteur de pression utilisant des centres standard de 54 mm.
Le corps est usiné à partir d’une seule pièce d’acier inoxydable 316 (ou d’un autre matériau) pour assurer une intégrité de pression élevée.
Conception Unique
Sa conception unique intègre une “Bague Collectrice Fuji Electric” pour maintenir la section de l’orifice en place sans utiliser de boulons ou de vis supplémentaires.
Six tailles différentes de section d’orifice peuvent être montées sans outils spéciaux.
La section de l’orifice se change sans être retirée de la conduite.
Cela augmente considérablement la sécurité par rapport aux autres conceptions.
L’ensemble est fixé sur la canalisation à l’aide de brides ovales standard pour faciliter la maintenance.
Si une très grande précision est requise, l’unité peut être montée dans des systèmes de mesure étalonnée en tant qu’ensemble complet.
GRANDE PRÉCISION
MESURE ÉTALONNÉE
AUGMENTE LA SÉCURITÉ
Caractéristiques
Six tailles de section d’orifice interchangeables
Mesure de très faibles débits, liquides ou gazeux
Installation simple et précise à l’aide de 2 brides ovales
Montage direct sur le transmetteur de pression différentielle
Corps usiné en acier inoxydable d’une seule pièce
La bague collectrice permet de positionner la section d’orifice sans boulonnage.
Précision supérieure à ±2% avec étalonnage du débit
Livraison sur stock

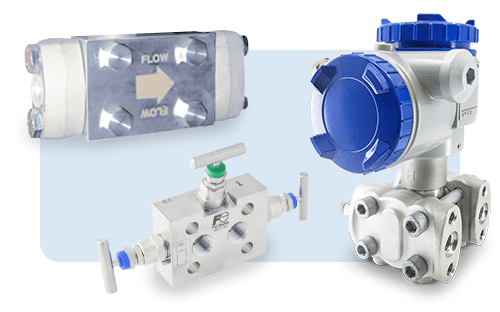

Fourniture
Fuji Electric fournira l’orifice intégral à monter sur le transmetteur de pression différentielle ou un système complet entièrement calibré et prêt à être installé directement sur la canalisation.
Les dispositifs qui peuvent être montés directement sur l’orifice intégral comprennent les interrupteurs, les indicateurs et les transmetteurs de débit.
Des manifolds à 3 voies peuvent être utilisés avec ces dispositifs pour calibrer le zéro et permettre le retrait pendant que la ligne est sous pression.
Le transmetteur dp peut être fourni avec extraction de racine carrée, indicateur analogique ou numérique, communication HART, certification de zone dangereuse Exi, ExN ou Exd et/ou spécification NACE.
Un manuel d’instructions est fourni avec chaque expédition.
Un jeu complet de dessins et de certificats peut également être fourni.
Spécifications
Le système est fourni selon les spécifications suivantes. Pour les différents matériaux, filetages et options, veuillez vous reporter à la section “Détails requis” au dos de la page, ou au dessin technique détaillé.
Compatibilité avec une Variété de Fluides
Le transmetteur est conçu pour être compatible avec une large gamme de liquides et de gaz, pourvu qu’ils soient compatibles avec les matériaux de fabrication. Cette polyvalence le rend adapté à une multitude d’applications industrielles.
Plage Étendue de Pression du Processus
Avec une plage de pression du processus allant du vide à 160 BarG, ce transmetteur offre une flexibilité exceptionnelle pour s’adapter à des environnements de travail variés, même dans des conditions de pression extrêmes.
Température de Fonctionnement Polyvalente
Le transmetteur peut opérer dans des plages de température étendues, allant de -40 à +120°C pour le processus. La température ambiante dépend du transmetteur de pression différentielle utilisé, assurant une adaptabilité maximale.
Matériaux de Construction Robustes
Les composants en contact direct avec le fluide sont fabriqués en acier inoxydable 316, offrant une résistance exceptionnelle à la corrosion. Les brides ovales sont également en acier inoxydable 316, assurant une durabilité à long terme. En option, des alliages tels que le 630 SS peuvent être choisis pour les boulons.
Jointures de Qualité
Les joints en Viton et PTFE garantissent une étanchéité fiable, même dans des conditions de pression et de température variables, contribuant ainsi à la stabilité et à la précision des mesures.
Connexions Pratiques
Le transmetteur est équipé de connexions pratiques pour faciliter l’intégration dans les systèmes existants. Le raccordement au process se fait via des brides ovales avec un filetage de 1/2″ NPT, offrant une flexibilité d’installation.
Installation et Montage Simplifiés
Le transmetteur offre un montage direct sur des entraxes de 54 mm, facilitant ainsi son installation. Les filetages des boulons du transmetteur sont standard M10, avec une option d’7/16 UNF pour s’adapter à diverses configurations.
Avec le débitmètre à orifice intégré, assurez une mesure précise, une installation facile, des économies garanties !
