Le débitmètre à ultrasons FWD-A mesure le débit d’air comprimé
Ce débitmètre pour air comprimé marque une vraie rupture technologique dans la mesure de débit d’air. Il permet de mettre en évidence votre consommation en air comprimé. Son objectif est de réaliser des économies d’énergie importantes en identifiant les réseaux consommateurs et les fuites d’air comprimé. D’une précision sans faille, ce débitmètre massique permet de contrôler et d’ajuster les paramètres de votre compresseur d’air. En tant que débitmètre d’air, il est idéal pour la gestion du taux de charge de fonctionnement des compresseurs, la gestion de la quantité d’air utilisé dans les usines et la détection des fuites d’air dans les usines.
Grâce au débitmètre air comprimé par ultrasons :
Contrôlez la charge des compresseurs d’air comprimé (moyens et pointe)
Détectez et arrêtez les fuites d’air comprimé
Mesurez vos consommations d’air
Analysez votre utilisation d’air comprimé
Évaluez la performance énergétique
Réalisez des économies d’énergie
Réduisez la maintenance
Optimisez le remplacement des filtres
Equilibrez vos réseaux d’air comprimé
Pourquoi mesurer son débit d’air comprimé ?

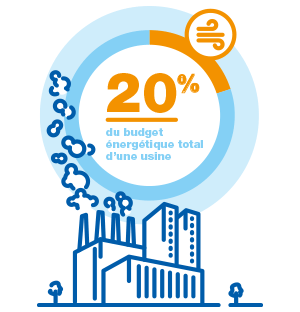

L’efficacité de l’utilisation de l’énergie permet de maîtriser les coûts et de réduire l’impact négatif sur l’environnement. Dans une usine, parmi les utilités industrielles, l’air comprimé représente jusqu’à 20 % du budget énergétique total d’une usine. Le besoin de ce gaz est l’un des plus gros postes de consommation électrique, mais le prix de cette énergie peut être contrôlé.
Les débitmètres sont utilisés dans les systèmes d’air comprimé pour fournir une mesure du débit du flux d’air. Les systèmes d’air comprimé présentent généralement de hauts taux de fuite, des temps de démarrage et d’arrêt élevés et d’autres problèmes qui entraînent des pertes et donc un gaspillage. La mesure par débitmètre massique d’air industriel permet d’identifier les zones d’utilisation excessive et de mieux gérer le débit global du système d’air comprimé.
Principe de mesure: comment mesurer un débit d’air comprimé ?
Les débitmètres pour air comprimé Fuji Electric sont composés de deux capteurs à ultrasons installés de chaque côté de l’entrée et de la sortie du compteur.
Lorsque le liquide s’écoule, les ondes ultra-sonores se propagent dans la diagonale du capteur en amont vers le capteur en aval et inversement dans la canalisation où se positionne le débitmètre massique.
Avec cette technique, les ondes sont “portées” par le fluide, dans l’autre, elles sont “freinées”.
Elle met donc un temps différent à passer du capteur en amont vers le capteur en aval. Cette différence est proportionnelle à la vitesse et donc aux débits des fluides.
Ce décalage temporel permet de détecter la vitesse d’écoulement du fluide et de calculer le débit volumétrique en fonction de la section transversale du débitmètre et de la mesure de la vitesse d’écoulement.
Le nombre de points de mesure des débitmètres d’air comprimé doivent être adaptés à la taille et à l’utilisation du système.
Le débitmètre ultrason FWD-A est une alternative au débitmètre massique thermique pour la mesure de débit, car il ne s’encrasse pas et offre une grande résistance à l’air comprimé contaminé par la présence d’huile. L’ appareil de mesure fonctionne même en cas de présence de gouttelettes d’eau (point de rosée).
Grâce à la mesure combinée du débit, de la température et de la pression, ce débitmètre air comprimé par ultrasons offre des données claires sur la consommation en air comprimé et permet d’éliminer toute incertitude sur les mesures finales.
Large gamme d’application du débitmètre massique à ultrasons pour le débit d’air industriel
Ce débitmètre résiste aux environnements industriels et aux vibrations.
Ces débitmètres pour air comprimé sont idéaux pour les entreprises évoluant dans un environnement industriel.
Avantages du débitmètre ultrasons pour air comprimé :
Installation simple, rapide et économique – Sans travaux de câblages avec version alimentée d’une batterie lithium-ion (durée de vie de 10 ans), ni modification de tuyauterie
Lecture claire de votre consommation d’air comprimé – Affichage rapide en temps réel de la consommation d’air sur l’ interface LCD rotative du débitmètre
Détection précoce des fuites d’air – Grande dynamique de mesure et excellente répétabilité des débits
Fiabilité et précision des mesures – Débit massique (compensation en pression et température intégrée)
Flexibilité maximale et large gamme d’ applications – Technologie à ultrasons bidirectionnelle et sans perte de charge
Faible coût de maintenance – Pas de filtre nécessaire. Haute résistance aux fluides contaminés
Conçu pour durer dans les environnements difficiles – Conception robuste et étanche
De nombreux diamètres de canalisation – Disponibles dans plusieurs versions du diamètre DN25 au DN200
S’adapte facilement à toutes les formules de conversion de débit d’air industriel – Le débit instantané peut être converti en Nm3/h (débit ramené à la température de 0°C et à la pression atmosphérique de 101,3 kPa) ou m3/h standard (débit ramené à une température et à une pression définies par l’utilisateur).
Permet une mesure bidirectionnelle du flux du débit air comprimé – Le débitmètre FWD peut mesurer avec précision le volume d’air d’une installation ainsi que la distribution entre plusieurs réseaux permettant ainsi leur équilibrage.
Tension d’alimentation : 24 V DC ±10% ou batterie lithium-ion (autonomie : approx. 10 ans à la température de 20°C)
Consommation électrique : 24 V DC, 1.5 W ou moins
Fluide Gaz mesuré : Air (principalement air usine)
Température fluide : -10°C to 60°C, RH90% ou moins
Pression de service PS : < 1 MPa ou 10 bar (pression relative)
Echelle (débit instantané) et précision Diamètre (mm) Echelle (m3/h) Précision ±2.0% de la mesure ±5.0% de la mesure : DN25±0.6–35±3.5–35 m3/h±0.6–3.5 m3/hDN32±1.1–65±6.5–65 m3/h±1.1–6.5 m3/hDN40±1.3–80±8–80 m3/h±1.3–8 m3/hDN50±2.5–150±15–150 m3/h±2.5–15 m3/hDN65±4–240±24–240 m3/h±4–24 m3/hDN80±5–300±30–300 m3/h±5–30 m3/hDN100±10–500±50–500 m3/h±10–50 m3/hDN150±24–1200±120–1200 m3/h±24–120 m3/hDN200±40–2000±200–2000 m3/h±40–200 m3/h
Précision de la conversion du débit : FWD025–080: ±2.5% de la mesure (à 500 kPa, 25°C, air sec) FWD100–200: ±2.0% de la mesure (à ≥ 300 kPa)
Affichage : 1ere ligne Totalisateur pour Valeur totalisée (m3) 8-digit, Débit instantané (l/mm) 8-digit 2ième ligne Débit instantané (Nm3/h) 5-digit (4-digit après 2000), Pression (kPa) 5-digit, température (°C) 3-digit
Sorties (pas disponible avec alimentation batterie) : Sortie courant signal 4–20 mA DC (±0.5% PE), résistance de charge maxi. 400Ω, sortie courant maxi de 22 mA Débit instantané, pression, ou température Sortie contact2 sortie contact, Charge maxi. 24 V CC, 50 mA, fréquence maxi. : 10 Hz, Sortie 1: impulsion (sens direct), Output 2 : impulsions (sens inverse), alarme haute/basse, erreur système
Connexion : ⌀25, ⌀32 mm⌀25 mm: Rc1, ⌀32 mm: Rc1-1/4⌀40–⌀80 mm Montage entre brides (JIS10K)⌀100–⌀200 mm Montage à bride JIS10K
Condition de montage (longueurs droites) : ⌀25, ⌀32 mm 20D ou plus en amont, 5D ou plus en aval Lors d’une utilisation en mesure bidirectionnelle, 20D ou plus en aval et en amont⌀40–⌀200 mm10D ou plus en amont, 5D ou plus en aval Lors d’une utilisation en mesure bidirectionnelle, 10D ou plus en aval et en amont
Parties en contact avec le gaz : Alliage en aluminium, PPS, caoutchouc fluor siliconé, etc.
Installation Intérieur ou extérieur (équivalent IP64)
Température de stockage : -20°C à 70°C, non condensé
